Шестеренный насос для горячих масел Zenova KCB 200-CCG/1/4/C

Шестеренный насос для горячих масел Zenova KCB 200-CCG/1/4/C
Разбор и первые впечатления от KCB-A CCM
Как выставить соосность без специального оборудования
Анимация работы насосов для горячих масел и битумов
Шестеренный насос для горячих масел Zenova KCB 200-CCG/1/4/C
★★★★★
★★★★★
★★★★★
i
Страна производства:
Китай
Код товара
341100
Макс. расход
14
Макс. давление
100
Рабочая точка:
12 м³/час при 100 м.в.ст.
Мощность (кВт)
7.5
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
50
Выходной патрубок (мм)
50
ДхШхВ (см)
80х38х41
Вес (кг)
123
91 728 ₽
7 056 ¥
Товар недоступен для заказа

Другие товары из серии «Центробежные насосы для горячих масел ZY Technology LQRYN»

Центробежный насос для горячих масел ZY Technology LQRYN 40-25-120
Центробежный насос для горячих масел ZY Technology LQRYN 40-25-120
Едет на склад более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
7.4
Макс. давление (м.в.ст.)
18
Рабочая точка
6.3 м³/час при 15 м.в.ст.
Мощность (кВт)
0.75
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
40
105 807 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 40-25-170
Центробежный насос для горячих масел ZY Technology LQRYN 40-25-170
Страна производства:Китай
Макс. расход (м³/час)
9.5
Макс. давление (м.в.ст.)
39
Рабочая точка
6.3 м³/час при 35 м.в.ст.
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
40
147 342 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-140
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-140
На складе 2 шт.
Страна производства:Китай
Макс. расход (м³/час)
18
Макс. давление (м.в.ст.)
25
Рабочая точка
12.5 м³/час при 20 м.в.ст.
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
115 440 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-150
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-150
На складе 2 шт.
Страна производства:Китай
Макс. расход (м³/час)
16.3
Макс. давление (м.в.ст.)
30.5
Рабочая точка
12.5 м³/час при 25 м.в.ст.
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
126 906 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-190
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-190
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
14.3
Макс. давление (м.в.ст.)
47.5
Рабочая точка
12.5 м³/час при 45 м.в.ст.
Мощность (кВт)
4
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
181 545 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-200
Центробежный насос для горячих масел ZY Technology LQRYN 50-32-200
Едет на склад более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
15.5
Макс. давление (м.в.ст.)
55
Рабочая точка
12.5 м³/час при 50 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
194 649 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 65-40-200
Центробежный насос для горячих масел ZY Technology LQRYN 65-40-200
Едет на склад более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
31
Макс. давление (м.в.ст.)
55
Рабочая точка
25 м³/час при 50 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65
195 741 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 80-65-150
Центробежный насос для горячих масел ZY Technology LQRYN 80-65-150
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
74
Макс. давление (м.в.ст.)
32
Рабочая точка
50 м³/час при 25 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
80
187 122 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 80-50-180
Центробежный насос для горячих масел ZY Technology LQRYN 80-50-180
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
56
Макс. давление (м.в.ст.)
45.5
Рабочая точка
50 м³/час при 38 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
80
205 218 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-190
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-190
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
105
Макс. давление (м.в.ст.)
47
Рабочая точка
100 м³/час при 38 м.в.ст.
Мощность (кВт)
15
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
285 831 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-220
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-220
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
125
Макс. давление (м.в.ст.)
57.5
Рабочая точка
100 м³/час при 50 м.в.ст.
Мощность (кВт)
22
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
392 613 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-240
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-240
На складе 1 шт.
Страна производства:Китай
Макс. расход (м³/час)
124
Макс. давление (м.в.ст.)
78
Рабочая точка
100 м³/час при 70 м.в.ст.
Мощность (кВт)
30
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
455 949 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-250
Центробежный насос для горячих масел ZY Technology LQRYN 100-65-250
Едет на склад 1 шт.
Страна производства:Китай
Макс. расход (м³/час)
125
Макс. давление (м.в.ст.)
89
Рабочая точка
100 м³/час при 80 м.в.ст.
Мощность (кВт)
37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
487 422 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 125-100-210
Центробежный насос для горячих масел ZY Technology LQRYN 125-100-210
Страна производства:Китай
Макс. расход (м³/час)
252
Макс. давление (м.в.ст.)
54
Рабочая точка
220 м³/час при 44 м.в.ст.
Мощность (кВт)
37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125
539 370 ₽
Центробежный насос для горячих масел ZY Technology LQRYN 125-100-260
Центробежный насос для горячих масел ZY Technology LQRYN 125-100-260
Страна производства:Китай
Макс. расход (м³/час)
270
Макс. давление (м.в.ст.)
78
Рабочая точка
220 м³/час при 70 м.в.ст.
Мощность (кВт)
55
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125
680 394 ₽

Описание модели KCB 200-CCG/1/4/C


Шестеренный консольный насос KCB 200-CCG/1/4/C способен перекачивать горячие масла и масляные жидкости температурой до +260 °С.

Корпус и шестерни насоса выполнены из ковкого чугуна (Cast Iron).
Набивное уплотнение с графитовой пропиткой позволяет насосу выдерживать высокие температуры жидкости.
По умолчанию насос оснащен предохранительным байпасным клапаном.
Внутри установлены подшипники NSK.

Производительность насоса 12 кубометров в час (200 литров в минуту), напорное давление 10 бар (100 метра). КПД 46 %.
Диаметр патрубков 2 " (50 мм), фланец.
Максимальная допустимая вязкость перекачиваемой жидкости составляет 1500 сстокс.

Приводом насоса служит четырехполюсный двигатель 1450 об/мин, мощностью 7,5 кВт.

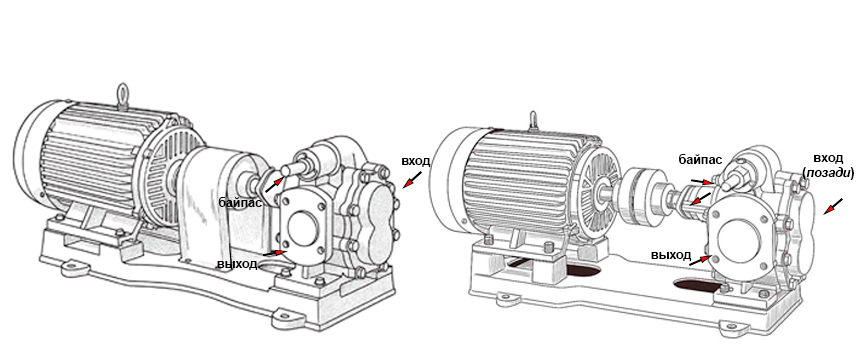

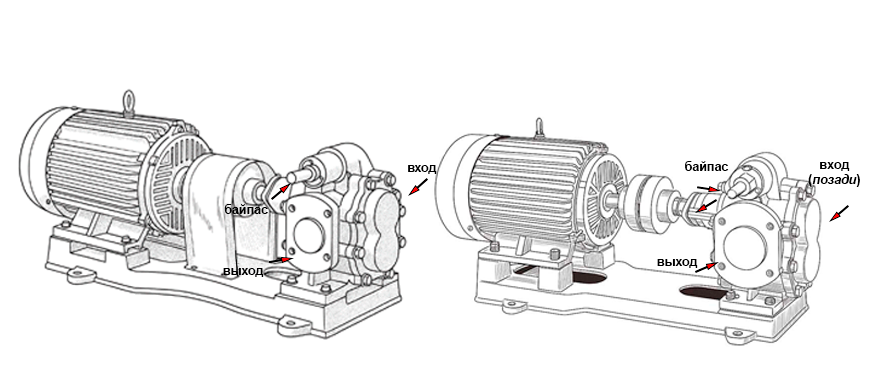

Насос и двигатель расположены на единой раме и соединены полумуфтой.

Опыт использования высокотемпературных шестеренных насосов. Что важно знать?

Мы собрали клиентский опыт использования насосов KCB-A CCG с графитовым уплотнением, чтобы вы могли выбрать его более осознанно:

1. Насосы KCB-A CCG допускают температуру жидкости до +260 °С при кратковременном режиме работы и до +200 °С в длительном режиме. Если рабочая температура масла превышает +200 °С в течение длительного времени, то уплотнения насосов начнут  подтекать. В этих случаях лучше использовать центробежные высокотемпературные насосы (серия LQRY или RY).

2. Шестеренные насосы крайне не любят перекачивать загрязненные жидкости с твердыми частицами. Если в масле (мазуте, отработке) много твердых частиц, то шестерни быстро износятся. Насос станет шуметь и перестанет обеспечивать необходимое давление. С августа 2020 года мы используем улучшенную сталь для вала и шестерен, однако по прежнему рекомендуем очищать жидкость перед входом в насос.

3. Давление в линии никогда не должно превышать номинальное давление заявленное производителем. По этой причине часто сгорают двигатели шестеренных насосов. По возможности лучше выбрать насос с запасом по давлению.

4. При нагреве перекачиваемое масло становится менее вязким. Если его вязкость падает ниже 35 сСт (то есть оно становится текучим как вода), то шестеренный насос не сможет перекачать такое масло с необходимым давлением. В этом случае лучше использовать центробежный высокотемпературный насос.

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачки и нагнетания горячего масла.

  • Температура перекачиваемой среды до +260 °С.
  • Температура окружающей среды до 35 °С.
  • Высота подъема среды до 5 метров. Насос может работать только под заливом: в рабочей камере всегда должна присутствовать жидкость.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

  • Корпус насоса - чугун
  • Шестерни и вал - легированная сталь 20CrMoTi с повышенной стойкостью к коррозии и истиранию.
  • Шестерни и вал дополнительно проходят термообработку солями азота (азотирование) для повышения прочности, твердости и коррозионной стойкости.
  • Уплотнение - набивные кольца с графитовой пропиткой и дополнительным кольцом из фторкаучука для работы с горячими жидкостями.
Created with Highcharts 7.0.2Давление, м.в.ст.Кривые производительностиИсточник: https://zenova.ruДавление1212.212.412.612.81313.213.413.613.81420406080100120Highcharts.com
