Высокотемпературные шестеренные насосы Zenova KCB-A CCG
Для масел и мазутов до +260 °C; давление до 16 бар
i
Китай
1
От 2 до 108 м3/час
Напор до 14,5 бар
1,5 - 55 кВт
Темп. до + 260 °С
Цена от 44 071 ₽
Высокотемпературные шестеренные насосы Zenova KCB-A CCG (Китай) перекачивают не слишком жидкие горячие масла, мазуты и битумы. Они выдерживают температуру жидкости до +260 °С с вязкостью 35-1500 сСт. Подробнее

Сбросить всё
Шестеренный насос для горячих масел Zenova KCB-A 18.3-CCG/1.45/4/C

Шестеренный насос для горячих масел Zenova KCB-A 18.3-CCG/1.45/4/C

На складе более 3 шт.
i
3D
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
145
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
3/4"
Рабочая точка
1.1 м³/час при 145 м.в.ст.
Рабочая точка: 1.1 м³/час при 145 м.в.ст. Макс. расход: 1.2 м³/час. Макс. давление: 145 м.в.ст.. Мощность: 1.5 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 3/4" мм.
44 071 ₽
3 148 ¥
Шестеренный насос для горячих масел Zenova KCB-A 33.3-CCG/1.45/4/C

Шестеренный насос для горячих масел Zenova KCB-A 33.3-CCG/1.45/4/C

На складе более 3 шт.
i
3D
Макс. расход (м³/час)
2.2
Макс. давление (м.в.ст.)
145
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
3/4"
Рабочая точка
2 м³/час при 145 м.в.ст.
Рабочая точка: 2 м³/час при 145 м.в.ст. Макс. расход: 2.2 м³/час. Макс. давление: 145 м.в.ст.. Мощность: 2.2 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 3/4" мм.
49 938 ₽
3 567 ¥
Шестеренный насос для горячих масел Zenova KCB-A 55-CCG/0.33/4/C

Шестеренный насос для горячих масел Zenova KCB-A 55-CCG/0.33/4/C

На складе более 3 шт.
i
3D
Макс. расход (м³/час)
3.6
Макс. давление (м.в.ст.)
33
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
1"
Рабочая точка
3.3 м³/час при 33 м.в.ст.
Рабочая точка: 3.3 м³/час при 33 м.в.ст. Макс. расход: 3.6 м³/час. Макс. давление: 33 м.в.ст.. Мощность: 1.5 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 1" мм.
45 249 ₽
3 232 ¥
Шестеренный насос для горячих масел Zenova KCB-A 55-CCG/0.5/4/C

Шестеренный насос для горячих масел Zenova KCB-A 55-CCG/0.5/4/C

На складе более 3 шт.
i
3D
Макс. расход (м³/час)
3.6
Макс. давление (м.в.ст.)
50
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
1"
Рабочая точка
3.3 м³/час при 50 м.в.ст.
Рабочая точка: 3.3 м³/час при 50 м.в.ст. Макс. расход: 3.6 м³/час. Макс. давление: 50 м.в.ст.. Мощность: 2.2 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 1" мм.
50 953 ₽
3 640 ¥
Шестеренный насос для горячих масел Zenova KCB-A 55-CCG/1/4/C

Шестеренный насос для горячих масел Zenova KCB-A 55-CCG/1/4/C

На складе более 3 шт.
i
Макс. расход (м³/час)
3.6
Макс. давление (м.в.ст.)
100
Мощность (кВт)
3
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
1"
Рабочая точка
3.3 м³/час при 100 м.в.ст.
Рабочая точка: 3.3 м³/час при 100 м.в.ст. Макс. расход: 3.6 м³/час. Макс. давление: 100 м.в.ст.. Мощность: 3 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 1" мм.
53 998 ₽
3 857 ¥
Шестеренный насос для горячих масел Zenova KCB-A 83.3-CCG/0.33/4/C

Шестеренный насос для горячих масел Zenova KCB-A 83.3-CCG/0.33/4/C

На складе более 3 шт.
i
3D
Макс. расход (м³/час)
5.3
Макс. давление (м.в.ст.)
33
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
1 1/2"
Рабочая точка
5 м³/час при 33 м.в.ст.
Рабочая точка: 5 м³/час при 33 м.в.ст. Макс. расход: 5.3 м³/час. Макс. давление: 33 м.в.ст.. Мощность: 2.2 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 1 1/2" мм.
51 968 ₽
3 712 ¥
Шестеренный насос для горячих масел Zenova KCB-A 83.3-CCG/0.5/4/C

Шестеренный насос для горячих масел Zenova KCB-A 83.3-CCG/0.5/4/C

На складе более 3 шт.
i
3D
Макс. расход (м³/час)
5.3
Макс. давление (м.в.ст.)
50
Мощность (кВт)
3
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
1 1/2"
Рабочая точка
5 м³/час при 50 м.в.ст.
Рабочая точка: 5 м³/час при 50 м.в.ст. Макс. расход: 5.3 м³/час. Макс. давление: 50 м.в.ст.. Мощность: 3 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 1 1/2" мм.
56 292 ₽
4 021 ¥
Шестеренный насос для горячих масел Zenova KCB-A 83.3-CCG/1/4/C

Шестеренный насос для горячих масел Zenova KCB-A 83.3-CCG/1/4/C

На складе более 3 шт.
i
3D
Макс. расход (м³/час)
5.3
Макс. давление (м.в.ст.)
100
Мощность (кВт)
4
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
1 1/2"
Рабочая точка
5 м³/час при 100 м.в.ст.
Рабочая точка: 5 м³/час при 100 м.в.ст. Макс. расход: 5.3 м³/час. Макс. давление: 100 м.в.ст.. Мощность: 4 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 1 1/2" мм.
65 366 ₽
4 669 ¥
Шестеренный насос для горячих масел Zenova KCB-A 135-CCG/0.5/6/C

Шестеренный насос для горячих масел Zenova KCB-A 135-CCG/0.5/6/C

На складе 1 шт.
i
3D
Макс. расход (м³/час)
5.5
Макс. давление (м.в.ст.)
50
Мощность (кВт)
4
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
50 мм
Рабочая точка
5 м³/час при 50 м.в.ст.
Рабочая точка: 5 м³/час при 50 м.в.ст. Макс. расход: 5.5 м³/час. Макс. давление: 50 м.в.ст.. Мощность: 4 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 50 мм мм.
104 829 ₽
7 488 ¥
Шестеренный насос для горячих масел Zenova KCB-A 200-CCG/0.33/4/C

Шестеренный насос для горячих масел Zenova KCB-A 200-CCG/0.33/4/C

На складе более 3 шт.
i
3D
Макс. расход (м³/час)
14
Макс. давление (м.в.ст.)
33
Мощность (кВт)
4
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
50 мм
Рабочая точка
12 м³/час при 33 м.в.ст.
Рабочая точка: 12 м³/час при 33 м.в.ст. Макс. расход: 14 м³/час. Макс. давление: 33 м.в.ст.. Мощность: 4 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 50 мм мм.
86 965 ₽
6 212 ¥
Шестеренный насос для горячих масел Zenova KCB-A 200-CCG/0.55/4/C

Шестеренный насос для горячих масел Zenova KCB-A 200-CCG/0.55/4/C

Макс. расход (м³/час)
14
Макс. давление (м.в.ст.)
55
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
50 мм
Рабочая точка
12 м³/час при 55 м.в.ст.
Рабочая точка: 12 м³/час при 55 м.в.ст. Макс. расход: 14 м³/час. Макс. давление: 55 м.в.ст.. Мощность: 5.5 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 50 мм мм.
102 799 ₽
7 343 ¥
Шестеренный насос для горячих масел Zenova KCB-A 200-CCG/1/4/C

Шестеренный насос для горячих масел Zenova KCB-A 200-CCG/1/4/C

Едет на склад 1 шт.
i
Макс. расход (м³/час)
14
Макс. давление (м.в.ст.)
100
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
50 мм
Рабочая точка
12 м³/час при 100 м.в.ст.
Рабочая точка: 12 м³/час при 100 м.в.ст. Макс. расход: 14 м³/час. Макс. давление: 100 м.в.ст.. Мощность: 7.5 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 50 мм мм.
114 573 ₽
8 184 ¥
Шестеренный насос для горячих масел Zenova KCB-A 300-CCG/0.36/6/C

Шестеренный насос для горячих масел Zenova KCB-A 300-CCG/0.36/6/C

На складе 3 шт.
i
3D
Макс. расход (м³/час)
21
Макс. давление (м.в.ст.)
36
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
70 мм
Рабочая точка
18 м³/час при 36 м.в.ст.
Рабочая точка: 18 м³/час при 36 м.в.ст. Макс. расход: 21 м³/час. Макс. давление: 36 м.в.ст.. Мощность: 5.5 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 70 мм мм.
129 088 ₽
9 221 ¥
Шестеренный насос для горячих масел Zenova KCB-A 300-CCG/0.6/6/C

Шестеренный насос для горячих масел Zenova KCB-A 300-CCG/0.6/6/C

На складе 2 шт.
i
Макс. расход (м³/час)
21
Макс. давление (м.в.ст.)
60
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
70 мм
Рабочая точка
18 м³/час при 60 м.в.ст.
Рабочая точка: 18 м³/час при 60 м.в.ст. Макс. расход: 21 м³/час. Макс. давление: 60 м.в.ст.. Мощность: 7.5 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 70 мм мм.
161 994 ₽
11 571 ¥
Шестеренный насос для горячих масел Zenova KCB-A 300-CCG/1/6/C

Шестеренный насос для горячих масел Zenova KCB-A 300-CCG/1/6/C

На складе 2 шт.
i
Макс. расход (м³/час)
21
Макс. давление (м.в.ст.)
100
Мощность (кВт)
11
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
70 мм
Рабочая точка
18 м³/час при 100 м.в.ст.
Рабочая точка: 18 м³/час при 100 м.в.ст. Макс. расход: 21 м³/час. Макс. давление: 100 м.в.ст.. Мощность: 11 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 70 мм мм.
179 249 ₽
12 804 ¥
Шестеренный насос для горячих масел Zenova KCB-A 483.3-CCG/0.36/4/C

Шестеренный насос для горячих масел Zenova KCB-A 483.3-CCG/0.36/4/C

На складе более 3 шт.
i
Макс. расход (м³/час)
33
Макс. давление (м.в.ст.)
36
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
70 мм
Рабочая точка
29 м³/час при 36 м.в.ст.
Рабочая точка: 29 м³/час при 36 м.в.ст. Макс. расход: 33 м³/час. Макс. давление: 36 м.в.ст.. Мощность: 7.5 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 70 мм мм.
126 692 ₽
9 049 ¥
Шестеренный насос для горячих масел Zenova KCB-A 483.3-CCG/1/4/C

Шестеренный насос для горячих масел Zenova KCB-A 483.3-CCG/1/4/C

На складе 2 шт.
i
Макс. расход (м³/час)
36
Макс. давление (м.в.ст.)
100
Мощность (кВт)
11
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
70 мм
Рабочая точка
33 м³/час при 100 м.в.ст.
Рабочая точка: 33 м³/час при 100 м.в.ст. Макс. расход: 36 м³/час. Макс. давление: 100 м.в.ст.. Мощность: 11 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 70 мм мм.
163 496 ₽
11 678 ¥
Шестеренный насос для горячих масел Zenova KCB-A 483.3-CCG/1/4/C с рубашкой обогрева

Шестеренный насос для горячих масел Zenova KCB-A 483.3-CCG/1/4/C с рубашкой обогрева

Макс. расход (м³/час)
36
Макс. давление (м.в.ст.)
100
Мощность (кВт)
11
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
70 мм
Рабочая точка
33 м³/час при 100 м.в.ст.
Рабочая точка: 33 м³/час при 100 м.в.ст. Макс. расход: 36 м³/час. Макс. давление: 100 м.в.ст.. Мощность: 11 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 70 мм мм.
210 917 ₽
15 066 ¥
Шестеренный насос для горячих масел Zenova KCB-A 633-CCG/0.28/6/C

Шестеренный насос для горячих масел Zenova KCB-A 633-CCG/0.28/6/C

На складе 1 шт.
i
Макс. расход (м³/час)
42
Макс. давление (м.в.ст.)
28
Мощность (кВт)
11
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
100 мм
Рабочая точка
38 м³/час при 28 м.в.ст.
Рабочая точка: 38 м³/час при 28 м.в.ст. Макс. расход: 42 м³/час. Макс. давление: 28 м.в.ст.. Мощность: 11 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 100 мм мм.
227 766 ₽
16 269 ¥
Шестеренный насос для горячих масел Zenova KCB-A 633-CCG/0.8/6/C

Шестеренный насос для горячих масел Zenova KCB-A 633-CCG/0.8/6/C

На складе 1 шт.
i
Макс. расход (м³/час)
46
Макс. давление (м.в.ст.)
80
Мощность (кВт)
22
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
100 мм
Рабочая точка
42 м³/час при 80 м.в.ст.
Рабочая точка: 42 м³/час при 80 м.в.ст. Макс. расход: 46 м³/час. Макс. давление: 80 м.в.ст.. Мощность: 22 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 100 мм мм.
309 819 ₽
22 130 ¥
Шестеренный насос для горячих масел Zenova KCB-A 960-CCG/0.3/4/C

Шестеренный насос для горячих масел Zenova KCB-A 960-CCG/0.3/4/C

На складе 2 шт.
i
Макс. расход (м³/час)
62
Макс. давление (м.в.ст.)
30
Мощность (кВт)
18.5
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
100 мм
Рабочая точка
58 м³/час при 30 м.в.ст.
Рабочая точка: 58 м³/час при 30 м.в.ст. Макс. расход: 62 м³/час. Макс. давление: 30 м.в.ст.. Мощность: 18.5 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 100 мм мм.
246 239 ₽
17 589 ¥
Шестеренный насос для горячих масел Zenova KCB-A 960-CCG/0.6/4/C

Шестеренный насос для горячих масел Zenova KCB-A 960-CCG/0.6/4/C

Макс. расход (м³/час)
68
Макс. давление (м.в.ст.)
60
Мощность (кВт)
30
Макс. темп. жидкости (°C)
260
Входной патрубок (мм)
100 мм
Рабочая точка
64 м³/час при 60 м.в.ст.
Рабочая точка: 64 м³/час при 60 м.в.ст. Макс. расход: 68 м³/час. Макс. давление: 60 м.в.ст.. Мощность: 30 кВт. Макс. темп. жидкости: 260 °C. Входной патрубок: 100 мм мм.
323 379 ₽
23 099 ¥

Высокотемпературные шестеренные насосы Zenova KCB-A CCG - справочная информация

Высокотемпературные шестеренные насосы Zenova KCB-A CCG (Китай) перекачивают не слишком жидкие горячие масла, мазуты и битумы. Они выдерживают температуру жидкости до +260 °С с вязкостью 35-1500 сСт.

Примечательно, что насосы серии KCB сравнительно недороги и вполне надежны. Серия представлена консольными моделями, где насос и электродвигатель имеют самостоятельные крепления и соединены полумуфтой на единой раме, соответственно, электродвигатель можно заменить без демонтажа насоса и трубопровода.

Чем отличаются высокотемпературные шестеренные насосы KCB-A CCG от KCB CCG?

  • Насосы KCB-A CCG и насосы KCB CCG производятся на разных заводах.
  • Они полностью взаимозаменяемы по рабочим параметрам.
  • Стабильность качества и надежность выше у насосов KCB-A.

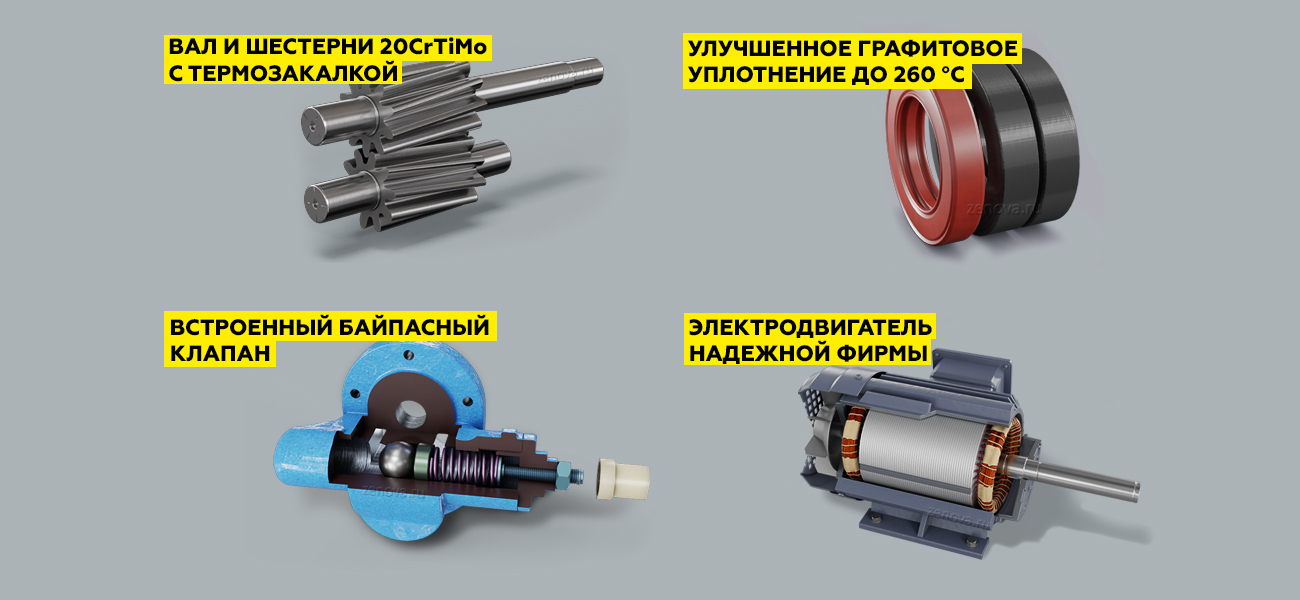

  • У KCB-A выше качество стали вала и шестерен (подтверждено нашей сервисной практикой).
  • Запчасти у них не взаимозаменяемы.

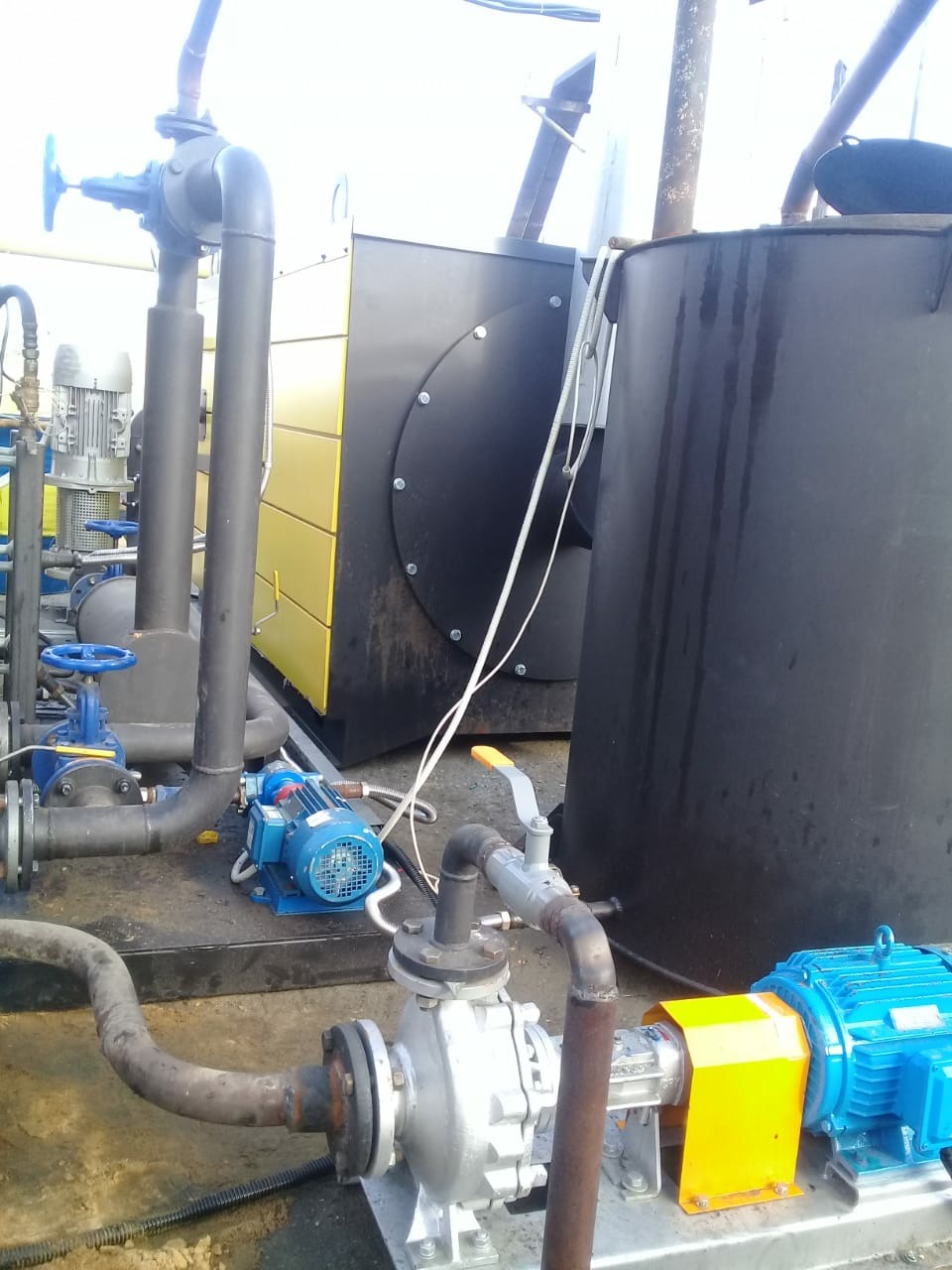

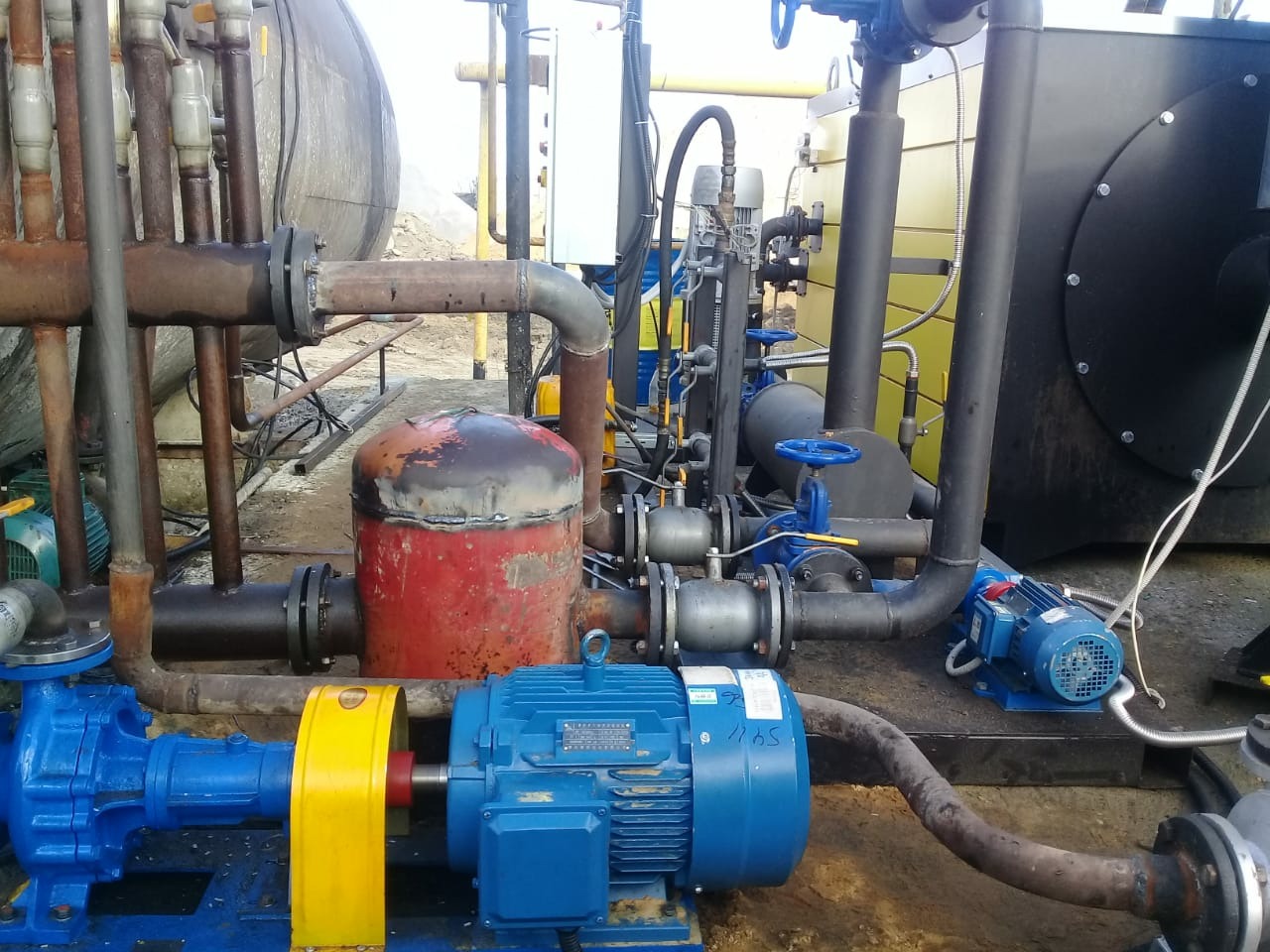

Опыт использования высокотемпературных шестеренных насосов. Что важно знать?

Мы собрали клиентский опыт использования насосов KCB-A CCG с графитовым уплотнением, чтобы вы могли выбрать его более осознанно:

1. Насосы KCB-A CCG допускают температуру жидкости до +260 °С при кратковременном режиме работы и до +200 °С в длительном режиме. Если рабочая температура масла превышает +200 °С в течение длительного времени, то уплотнения насосов начнут  подтекать. В этих случаях лучше использовать центробежные высокотемпературные насосы (серия LQRY или RY).

2. Шестеренные насосы крайне не любят перекачивать загрязненные жидкости с твердыми частицами. Если в масле (мазуте, отработке) много твердых частиц, то шестерни быстро износятся. Насос станет шуметь и перестанет обеспечивать необходимое давление. С августа 2020 года мы используем улучшенную сталь для вала и шестерен, однако по прежнему рекомендуем очищать жидкость перед входом в насос.

3. Давление в линии никогда не должно превышать номинальное давление заявленное производителем. По этой причине часто сгорают двигатели шестеренных насосов. По возможности лучше выбрать насос с запасом по давлению.

4. При нагреве перекачиваемое масло становится менее вязким. Если его вязкость падает ниже 35 сСт (то есть оно становится текучим как вода), то шестеренный насос не сможет перекачать такое масло с необходимым давлением. В этом случае лучше использовать центробежный высокотемпературный насос.

Конструкция шестеренных насосов KCB-A CCG

Насос состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, набивного уплотнения с графитовой пропиткой, предохранительного клапана.

  • Набивное уплотнение с графитовой пропиткой, выдерживает температуру жидкости +260 °С, графитовая пропитка не подвержена вымыванию и герметично держит объем уплотнения.
  • Все насосы по умолчанию оснащены предохранительным байпасным клапаном, который открывается при избыточном давлении на напорной линии и возвращает жидкость обратно во всасывающую линию (или в резервуар) для уменьшения давления в напорной линии. Клапан рассчитан лишь на кратковременное включение, не на постоянную работу. Если давление в напорной линии длительное время превышает максимальное давление насоса, то для стравливания избыточного давления следует использовать отдельный от насоса байпасный клапан, рассчитанный на длительную работу.
  • Небольшие модели насосов с 18-й до 83-й имеют внутри втулки скольжения. Модели 135-960 содержат по 4 подшипника. Начиная с модельного ряда KCB-A CCG 2024 г. выпуска, модель подшипников улучшена до высокотемпературных NSK.
  • У всех моделей естественное воздушное охлаждение.

Технические параметры

Расход: 1,1 м3/ч ~ 64 м3/ч (18,3 л/мин ~ 1060 л/мин)
Напорное давление: 3,3 бар ~ 14,5 бар (33 м ~ 145 м)
Диаметр входного и выходного патрубков: 3/4 " ~ 100 мм
КПД: 41% ~ 59%

Электродвигатели 50 Гц/380 В
Мощность 1,5 кВт ~ 30 кВт
Количество полюсов обмотки 4Р, 6Р
Класс энергоэффективности IE3
Скорость вращения выходного вала:
1450 об/мин - четырехполюсный двигатель (4Р)
970 об/мин - шестиполюсный двигатель (6Р)

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачки и нагнетания горячего масла.

  • Температура перекачиваемой среды до +260 °С.
  • Температура окружающей среды до 35 °С.
  • Высота подъема среды до 5 метров. Насос может работать только под заливом: в рабочей камере всегда должна присутствовать жидкость.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Расшифровка маркировки насосов KCB-A CCG

Возьмем для примера модель KCB-A 55-CCG/0.5/4/C
KCB-A - шестеренный насос с предохранительным клапаном
55 - расход насоса в л/мин
C - корпус из чугуна (Cast Iron)
С - шестерни из легированной стали
G - набивное уплотнение с графитовой пропиткой
0.5 - напорное давление в МРа (1 МРа = 10 бар = 100 м.вод.ст.)
4 - полюсность электродвигателя (4Р = 1450 об/мин)
C - консольный тип исполнения (насос типа «К»)

Материалы конструкции

  • Корпус насоса - чугун
  • Шестерни и вал - легированная сталь 20CrMoTi с повышенной стойкостью к коррозии и истиранию.
  • Шестерни и вал дополнительно проходят термообработку солями азота (азотирование) для повышения прочности, твердости и коррозионной стойкости.
  • Уплотнение - набивные кольца с графитовой пропиткой и дополнительным кольцом из фторкаучука для работы с горячими жидкостями.

Видео

Реверсивная система с резервным насосом

Потеря расхода насоса в узкой трубе

Разбор и первые впечатления от KCB-A CCM

Как подключить шестерённый насос KCB-A

Как выставить соосность без специального оборудования

Как настроить байпасный клапан на шестеренном насосе

Как заменить и настроить набивное уплотнение

Чем отличается дюйм от дюйма?

Анимация работы насосов для горячих масел и битумов

Принцип действия байпасного клапана

Байпасный клапан

Асинхронный двигатель

Какой насос выбрать? Шестеренный или мембранный

Классы изоляции электродвигателя

Видеоразбор ZY KCB



Точки самовывоза в городе Ашберн
На нашем сайте мы используем cookie файлы
узнать подробнее
