Шестеренный насос для горячих масел Zenova KCB-Y 300-CCG/1/6/C

Шестеренный насос для горячих масел Zenova KCB-Y 300-CCG/1/6/C
Разбор и первые впечатления от KCB-A CCM
Как выставить соосность без специального оборудования
Анимация работы насосов для горячих масел и битумов
Шестеренный насос для горячих масел Zenova KCB-Y 300-CCG/1/6/C
★★★★★
★★★★★
★★★★★
i
Страна производства:
Китай
Код товара
341131
Макс. расход
21
Макс. давление
100
Рабочая точка:
18 м³/час при 100 м.в.ст.
Мощность (кВт)
11
Обороты в минуту
970
Напряжение (В)
380
Макс. темп. жидкости (°C)
200
Входной патрубок (мм)
70
Выходной патрубок (мм)
70
ДхШхВ (см)
85х40х43
Вес (кг)
191
152 006 ₽
11 693 ¥
Товар недоступен для заказа

Другие товары из серии «Центробежные насосы для горячих масел ZY Technology LQRY»

Центробежный насос для горячих масел ZY Technology LQRY 26-20-100/2-C
Центробежный насос для горячих масел ZY Technology LQRY 26-20-100/2-C
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
6
Макс. давление (м.в.ст.)
18
Рабочая точка
4.5 м³/час при 15 м.в.ст.
Мощность (кВт)
0.75
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
26
90 305 ₽
Центробежный насос для горячих масел ZY Technology LQRY 50-32-150/2-C
Центробежный насос для горячих масел ZY Technology LQRY 50-32-150/2-C
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
11
Макс. давление (м.в.ст.)
25
Рабочая точка
8 м³/час при 22 м.в.ст.
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
113 651 ₽
Центробежный насос для горячих масел ZY Technology LQRY 50-32-160/2-C
Центробежный насос для горячих масел ZY Technology LQRY 50-32-160/2-C
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
13
Макс. давление (м.в.ст.)
29
Рабочая точка
10 м³/час при 25 м.в.ст.
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
124 925 ₽
Центробежный насос для горячих масел ZY Technology LQRY 65-50-180/2-C
Центробежный насос для горячих масел ZY Technology LQRY 65-50-180/2-C
На складе более 3 шт.
Страна производства:Китай
Макс. расход (м³/час)
38
Макс. давление (м.в.ст.)
35
Рабочая точка
32 м³/час при 32 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65
185 328 ₽
Центробежный насос для горячих масел ZY Technology LQRY 50-32-200/2-C
Центробежный насос для горячих масел ZY Technology LQRY 50-32-200/2-C
Страна производства:Китай
Макс. расход (м³/час)
10
Макс. давление (м.в.ст.)
56
Рабочая точка
7.5 м³/час при 52.5 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
178 755 ₽
Центробежный насос для горячих масел ZY Technology LQRY 50-50-170/2-C
Центробежный насос для горячих масел ZY Technology LQRY 50-50-170/2-C
Едет на склад 1 шт.
Страна производства:Китай
Макс. расход (м³/час)
18
Макс. давление (м.в.ст.)
35
Рабочая точка
12.5 м³/час при 32 м.в.ст.
Мощность (кВт)
4
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
162 822 ₽
Центробежный насос для горячих масел ZY Technology LQRY 65-40-200/2-C
Центробежный насос для горячих масел ZY Technology LQRY 65-40-200/2-C
Страна производства:Китай
Макс. расход (м³/час)
30
Макс. давление (м.в.ст.)
55
Рабочая точка
25 м³/час при 50 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65
192 733 ₽
Центробежный насос для горячих масел ZY Technology LQRY 80-50-180/2-C
Центробежный насос для горячих масел ZY Technology LQRY 80-50-180/2-C
Страна производства:Китай
Макс. расход (м³/час)
50
Макс. давление (м.в.ст.)
45
Рабочая точка
40 м³/час при 40 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
80
202 093 ₽
Центробежный насос для горячих масел ZY Technology LQRY 100-65-200/2-C
Центробежный насос для горячих масел ZY Technology LQRY 100-65-200/2-C
На складе 2 шт.
Страна производства:Китай
Макс. расход (м³/час)
93
Макс. давление (м.в.ст.)
45
Рабочая точка
80 м³/час при 40 м.в.ст.
Мощность (кВт)
15
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
263 835 ₽
Центробежный насос для горячих масел ZY Technology LQRY 100-65-230/2-C
Центробежный насос для горячих масел ZY Technology LQRY 100-65-230/2-C
Страна производства:Китай
Макс. расход (м³/час)
115
Макс. давление (м.в.ст.)
60
Рабочая точка
100 м³/час при 55 м.в.ст.
Мощность (кВт)
22
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
362 427 ₽
Центробежный насос для горячих масел ZY Technology LQRY 100-65-240/2-C
Центробежный насос для горячих масел ZY Technology LQRY 100-65-240/2-C
Страна производства:Китай
Макс. расход (м³/час)
115
Макс. давление (м.в.ст.)
75
Рабочая точка
100 м³/час при 70 м.в.ст.
Мощность (кВт)
30
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
434 877 ₽
Центробежный насос для горячих масел ZY Technology LQRY 100-65-257/2-C
Центробежный насос для горячих масел ZY Technology LQRY 100-65-257/2-C
Страна производства:Китай
Макс. расход (м³/час)
120
Макс. давление (м.в.ст.)
88
Рабочая точка
100 м³/час при 80 м.в.ст.
Мощность (кВт)
37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100
449 943 ₽
Центробежный насос для горячих масел ZY Technology LQRY 125-100-220/2-C
Центробежный насос для горячих масел ZY Technology LQRY 125-100-220/2-C
Страна производства:Китай
Макс. расход (м³/час)
185
Макс. давление (м.в.ст.)
50
Рабочая точка
160 м³/час при 45 м.в.ст.
Мощность (кВт)
37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125
564 993 ₽
Центробежный насос для горячих масел ZY Technology LQRY 125-100-250/2-C
Центробежный насос для горячих масел ZY Technology LQRY 125-100-250/2-C
Страна производства:Китай
Макс. расход (м³/час)
245
Макс. давление (м.в.ст.)
65
Рабочая точка
200 м³/час при 60 м.в.ст.
Мощность (кВт)
55
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125
628 056 ₽
Центробежный насос для горячих масел ZY Technology LQRY 125-100-270/2-C
Центробежный насос для горячих масел ZY Technology LQRY 125-100-270/2-C
Страна производства:Китай
Макс. расход (м³/час)
360
Макс. давление (м.в.ст.)
80
Рабочая точка
300 м³/час при 70 м.в.ст.
Мощность (кВт)
90
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125
1 028 313 ₽
Центробежный насос для горячих масел ZY Technology LQRY 150-125-270/2-C
Центробежный насос для горячих масел ZY Technology LQRY 150-125-270/2-C
Страна производства:Китай
Макс. расход (м³/час)
400
Макс. давление (м.в.ст.)
80
Рабочая точка
340 м³/час при 76 м.в.ст.
Мощность (кВт)
110
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
150
1 410 552 ₽
Центробежный насос для горячих масел ZY Technology LQRY 65-50-170/2-C
Центробежный насос для горячих масел ZY Technology LQRY 65-50-170/2-C
Страна производства:Китай
Макс. расход (м³/час)
45
Макс. давление (м.в.ст.)
28
Рабочая точка
40 м³/час при 25 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65
184 246 ₽

Описание модели KCB-Y 300-CCG/1/6/C


Шестеренный консольный насос KCB-Y 300-CCG/1/6/C способен перекачивать горячие масла и масляные жидкости температурой до +260 °С.

Корпус и шестерни насоса выполнены из ковкого чугуна (Cast Iron).
Набивное уплотнение с графитовой пропиткой позволяет насосу выдерживать высокие температуры жидкости.
По умолчанию насос оснащен предохранительным байпасным клапаном.
Внутри установлены подшипники NSK.

Производительность насоса 18 кубометров в час (300 литров в минуту), напорное давление 10 бар (100 метров). КПД 42 %.
Диаметр патрубков 3 " (80 мм), фланец.
Максимальная допустимая вязкость перекачиваемой жидкости составляет 1500 сстокс.

Приводом насоса служит шестиполюсный двигатель 970 об/мин, мощностью 11 кВт.

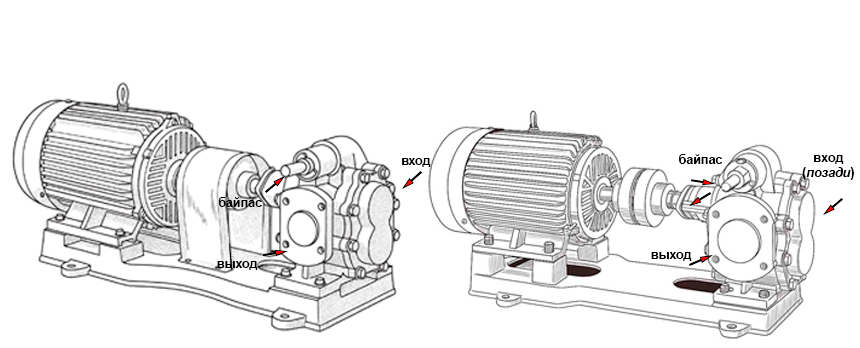

Насос и двигатель расположены на единой раме и соединены полумуфтой.

Опыт использования высокотемпературных шестеренных насосов. Что важно знать?

Мы собрали клиентский опыт использования насосов KCB-A CCG с графитовым уплотнением, чтобы вы могли выбрать его более осознанно:

1. Насосы KCB-A CCG допускают температуру жидкости до +260 °С при кратковременном режиме работы и до +200 °С в длительном режиме. Если рабочая температура масла превышает +200 °С в течение длительного времени, то уплотнения насосов начнут  подтекать. В этих случаях лучше использовать центробежные высокотемпературные насосы (серия LQRY или RY).

2. Шестеренные насосы крайне не любят перекачивать загрязненные жидкости с твердыми частицами. Если в масле (мазуте, отработке) много твердых частиц, то шестерни быстро износятся. Насос станет шуметь и перестанет обеспечивать необходимое давление. С августа 2020 года мы используем улучшенную сталь для вала и шестерен, однако по прежнему рекомендуем очищать жидкость перед входом в насос.

3. Давление в линии никогда не должно превышать номинальное давление заявленное производителем. По этой причине часто сгорают двигатели шестеренных насосов. По возможности лучше выбрать насос с запасом по давлению.

4. При нагреве перекачиваемое масло становится менее вязким. Если его вязкость падает ниже 35 сСт (то есть оно становится текучим как вода), то шестеренный насос не сможет перекачать такое масло с необходимым давлением. В этом случае лучше использовать центробежный высокотемпературный насос.

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачки и нагнетания горячего масла.

  • Температура перекачиваемой среды до +260 °С.
  • Температура окружающей среды до 35 °С.
  • Высота подъема среды до 5 метров. Насос может работать только под заливом: в рабочей камере всегда должна присутствовать жидкость.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

  • Корпус насоса - чугун
  • Шестерни и вал - легированная сталь 20CrMoTi с повышенной стойкостью к коррозии и истиранию.
  • Шестерни и вал дополнительно проходят термообработку солями азота (азотирование) для повышения прочности, твердости и коррозионной стойкости.
  • Уплотнение - набивные кольца с графитовой пропиткой и дополнительным кольцом из фторкаучука для работы с горячими жидкостями.
Created with Highcharts 7.0.2Давление, м.в.ст.Кривые производительностиИсточник: https://zenova.ruДавление1818.2518.518.751919.2519.519.752020.2520.520.7521405060708090100110Highcharts.com
