Взрывозащищенный центробежный насос для горячих масел ZY Technology RY 50-32-250_Ex

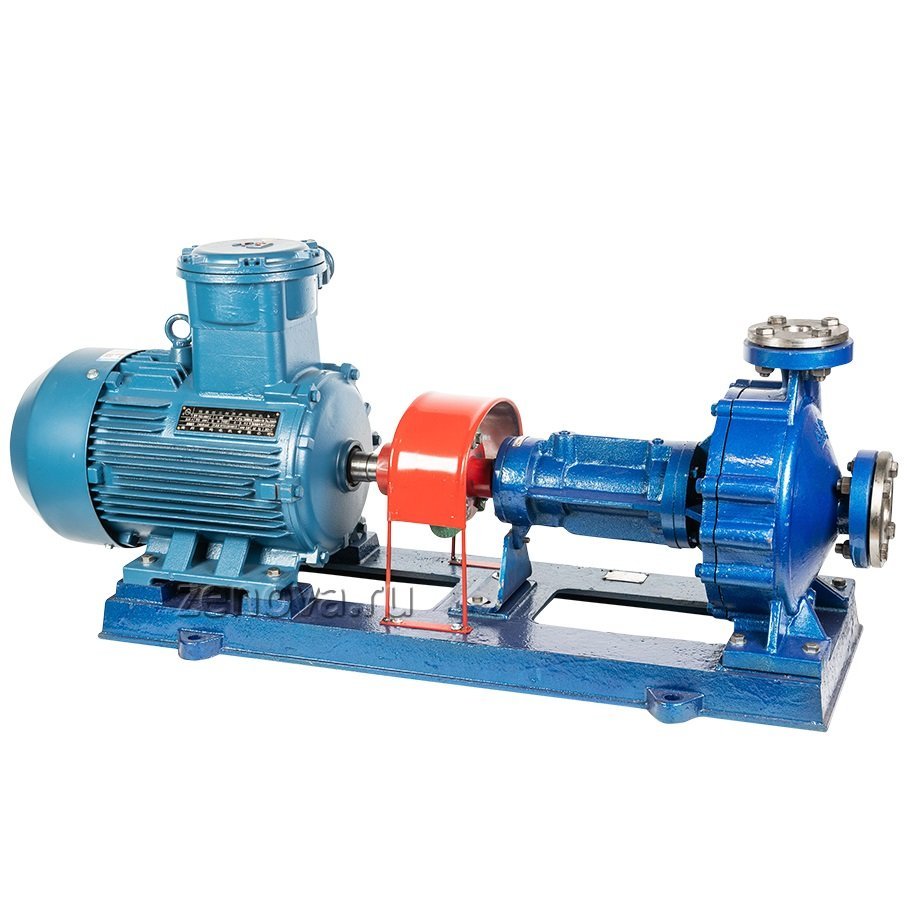

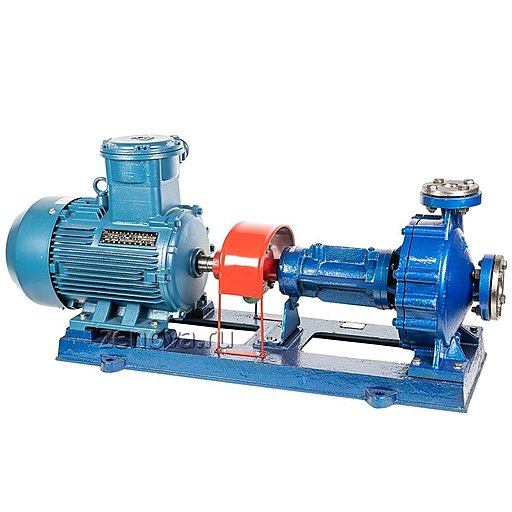

Внешний вид модели ZY Technology RY 50-32-250_Ex

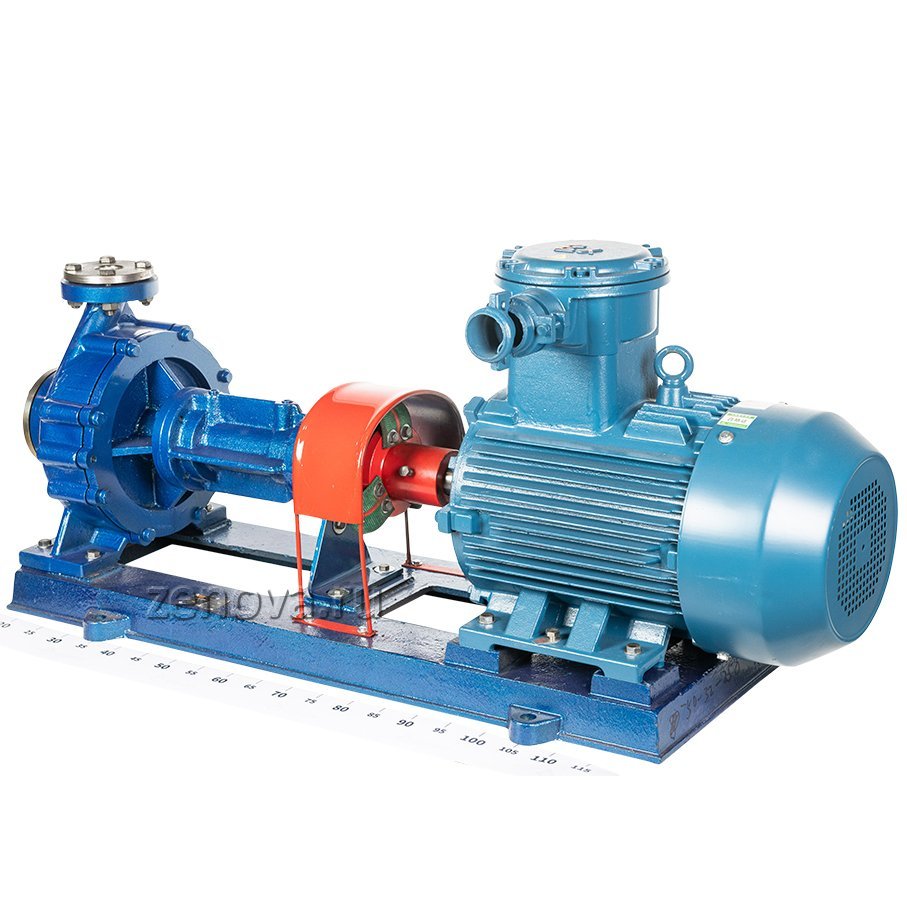

Внешний вид модели ZY Technology RY 50-32-250_Ex
Улучшенный центробежный высокотемпературный насос - WRY

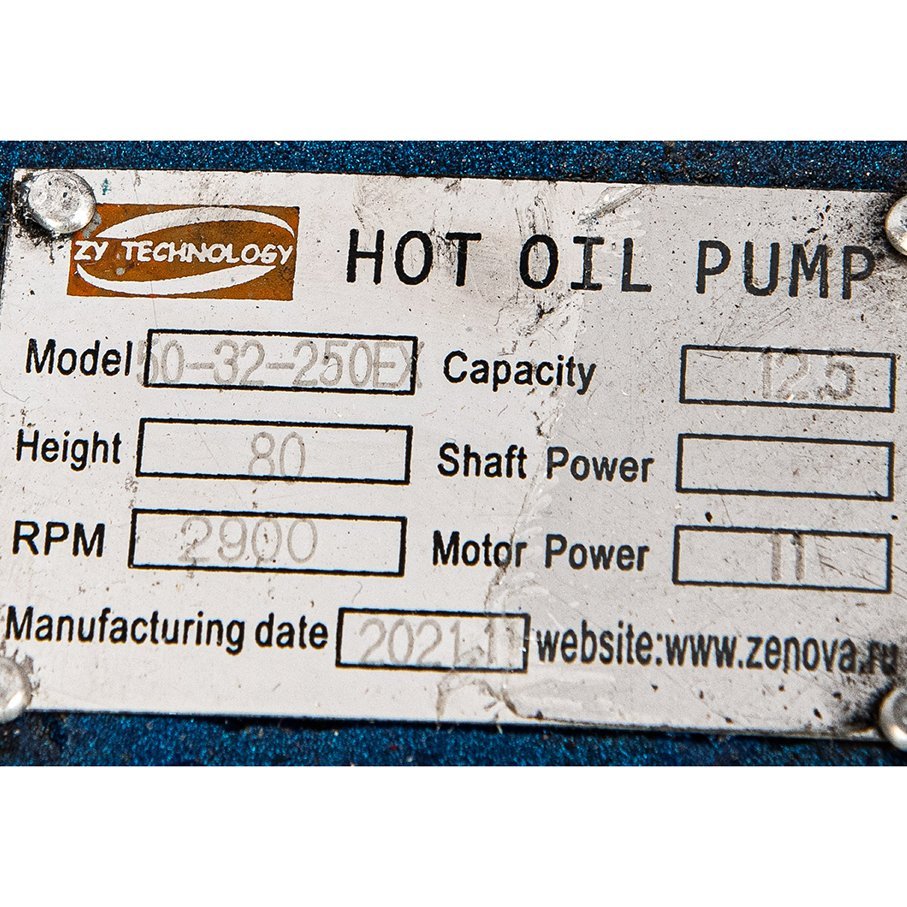

Шильдик модели RY 50-32-250_Ex
Взрывозащищенный центробежный насос для горячих масел ZY Technology RY 50-32-250_Ex
★★★★★
★★★★★
★★★★★
i
Страна производства:
Китай
Код товара
379090
Макс. расход
19
Макс. давление
72
Рабочая точка:
18 м³/час при 70 м.в.ст.
Мощность (кВт)
11
Обороты в минуту
2900
Напряжение (В)
380
Двигатель
Ex
Макс. темп. жидкости (°C)
350
Макс. вязкость
150
Входной патрубок (мм)
52
Выходной патрубок (мм)
32
ДхШхВ (см)
107х44х49
Вес (кг)
232
341 775 ₽
24 413 ¥
Товар недоступен для заказа

С этим товаром покупают

Страница 1 из 1

Описание модели RY 50-32-250_Ex


Взрывозащищенный центробежный насос для термального масла RY 50-32-250_Ex способен перекачивать горячие масла с температурой до +350 °C. Применяется на взрывоопасных видах производств химической, газовой, нефтеперерабатывающей и другой промышленности. Насос работают при высоких температурах благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

Производительность насоса в рабочей точке 18 м3/ч при напоре 70 метров.
Входной патрубок 50 мм – осевое всасывание.
Выходной патрубок 32 мм – по центру вертикально вверх.

Насос оснащен взрывобезопасным асинхронным двигателем:
Мощность 11 кВт, количество оборотов 2900 об/мин (2 пары полюсов), 3Ф ~, напряжение 380 В, частота 50 Гц.

Конструктивные особенности линейки WRY

Для того, чтобы насосы WRY могли длительное время работать с раскаленной жидкостью, в них предусмотрены следующие особенности конструкции:

  • На выходе из рабочей камеры установлено дополнительное высокотемпературное уплотнение вала из PTFE. Оно позволяет минимизировать протечки раскаленной жидкости в промежуточную камеру насоса (радиатор).
  • Промежуточная камера позволяет эффективно отводить тепло, тем самым значительно снижается температура в зоне механического уплотнения.
  • Масло в радиаторе обеспечивает смазку динамических уплотнений и подшипников, а также охлаждает их.

Благодаря таким решениям температура в зоне механического уплотнения не превышает 100 °C.

Кроме вышеперечисленных особенностей конструкции, насосы серии WRY имеют еще 1 преимущество: корпус насоса выполнен из высокотемпературного сплава углеродистой стали. Соответственно он более прочный по сравнению с корпусом из чугуна. При высоких температурах еще и более долговечный.

Условия эксплуатации

  • Температура окружающей среды от минус 30 до +45 °C.
  • Температура перекачиваемой жидкости -20 °C ~ 350 °C.
  • Максимальная вязкость от 1 до 150 сСт.
  • Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение будет протекать и возникнет необходимость менять его чаще.
  • Вес трубопроводов не должен передаваться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

Насосы серии WRY изготовлены из следующих материалов:

  • Корпус - углеродистая сталь 20 (cast steel 20).
  • Рабочее колесо и вал – термозакаленная сталь Cr35.
  • Сальниковая набивка из графита/PTFE.
  • Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton).

Комплект поставки

  • Насос;
  • ответные фланцы.
Created with Highcharts 7.0.2Давление, м.в.ст.Кривые производительностиИсточник: https://zenova.ruДавление2468101214161820405060708090Highcharts.com

Габаритный чертеж модели RY 50-32-250_Ex

Габаритный чертеж модели RY 50-32-250_Ex

Видео

Улучшенный центробежный высокотемпературный насос - WRY

Как правильно заливать масло в радиатор высокотемпературного насоса

Как выставить соосность без специального оборудования

Какое масло заливать в высокотемпературный насос?
