Сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTR 100

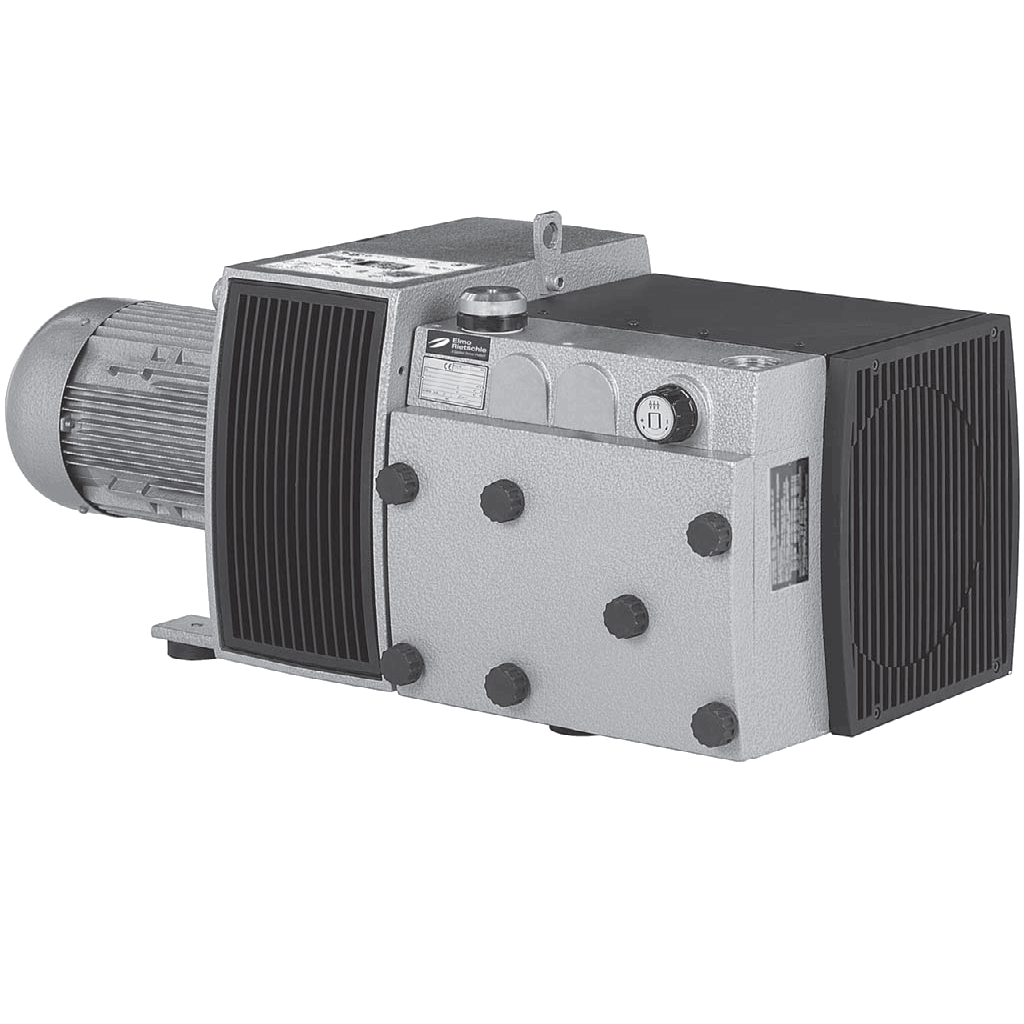

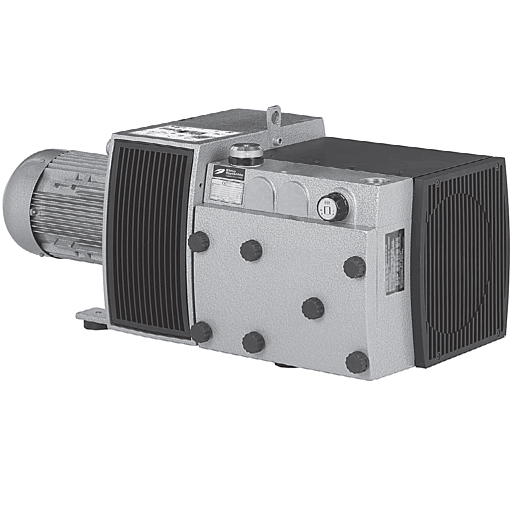

Внешний вид модели Elmo Rietschle VTR 100
Сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTR 100
★★★★★
★★★★★
★★★★★
i
Страна производства:
Германия
Код товара
344120
Макс. расход
100
Мин. остаточное давление?

Показывает насколько вакуумный насос способен уменьшить давление в вакуумируемой линии по сравнению с атмосферным. Чем больше воздуха из вакуумируемой линии способен откачать насос (относительно ее объема), тем  меньше будет значение в мбар и тем ближе остаточное давление приблизится к абсолютному вакууму.

Для понимания: обычное атмосферное давление приблизительно равно 1000 мбар. Абсолютный вакуум равен 0 мбар.

Например, если остаточное давление для насоса равно 100 мбар, значит насос сможет снизить давление в линии на 900 мбар. Внутри останется  100 мбар давления (приблизительно 10% от атмосферного давления).

Если остаточное давление для насоса равно 1 мбар, значит насос может снизить давление на 999 мбар и в вакуумируемой линии останется 1 мбар или 0,1% атмосферного давления.

Насосы низкого вакуума способы создавать остаточное давление от 1 до 250 мбар.
Форвакуумные насосы могут создавать создавать остаточное давление от 0,01 до 1 мбар.

На практике способность насоса достигать заявленного остаточного давления зависит не только от него самого, но от разных факторов. Прежде всего от герметичности вакуумируемой линии. Если она не совсем герметична и воздух снаружи способен проникать внутрь нее (происходят так называемые натекания воздуха), то реальное остаточное давление будет выше заявленного. Например, при заявленных 1 мбар остаточного давления по факту можете получить 20 мбар из-за натеканий.

150
Мощность (кВт)
3
Обороты в минуту
1450
Напряжение (В)
380
Уровень шума (дБ)
75
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1 1/4
ДхШхВ (см)
84х39х37
Вес (кг)
122
Цена по запросу
Цена по запросу

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Другие товары из серии «Вихревые воздуходувки Becker SV»

Вихревая воздуходувка Becker SV 1.50/3-M
Вихревая воздуходувка Becker SV 1.50/3-M
Страна производства:Германия
Макс. расход (м³/час)
41
Макс. давление (мбар)
100
Мощность (кВт)
0.15
Напряжение (В)
220
Рабочая точка
6 м³/час при 80 мбар
Входной патрубок (дюйм)
1
Выходной патрубок (дюйм)
1
Цена по запросу
Вихревая воздуходувка Becker SV 1.50/3
Вихревая воздуходувка Becker SV 1.50/3
Страна производства:Германия
Макс. расход (м³/час)
41
Макс. давление (мбар)
100
Мощность (кВт)
0.18
Напряжение (В)
380
Рабочая точка
6 м³/час при 80 мбар
Входной патрубок (дюйм)
1
Выходной патрубок (дюйм)
1
Цена по запросу
Вихревая воздуходувка Becker SV 5.90/1-M
Вихревая воздуходувка Becker SV 5.90/1-M
Страна производства:Германия
Макс. расход (м³/час)
76
Макс. давление (мбар)
95
Мощность (кВт)
0.37
Напряжение (В)
220
Рабочая точка
32 м³/час при 76 мбар
Входной патрубок (дюйм)
1 1/4
Выходной патрубок (дюйм)
1 1/4
Цена по запросу
Вихревая воздуходувка Becker SV 5.90/1
Вихревая воздуходувка Becker SV 5.90/1
Страна производства:Германия
Макс. расход (м³/час)
76
Макс. давление (мбар)
95
Мощность (кВт)
0.37
Напряжение (В)
380
Рабочая точка
32 м³/час при 76 мбар
Входной патрубок (дюйм)
1 1/4
Выходной патрубок (дюйм)
1 1/4
Цена по запросу
Вихревая воздуходувка Becker SV 200/1-M011
Вихревая воздуходувка Becker SV 200/1-M011
Страна производства:Германия
Макс. расход (м³/час)
180
Макс. давление (мбар)
145
Мощность (кВт)
1.1
Напряжение (В)
220
Рабочая точка
104 м³/час при 110 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 200/1-011
Вихревая воздуходувка Becker SV 200/1-011
Страна производства:Германия
Макс. расход (м³/час)
180
Макс. давление (мбар)
145
Мощность (кВт)
1.1
Напряжение (В)
380
Рабочая точка
104 м³/час при 110 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 200/1
Вихревая воздуходувка Becker SV 200/1
Страна производства:Германия
Макс. расход (м³/час)
180
Макс. давление (мбар)
225
Мощность (кВт)
1.5
Напряжение (В)
380
Рабочая точка
60 м³/час при 180 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 201/1-M011
Вихревая воздуходувка Becker SV 201/1-M011
Страна производства:Германия
Макс. расход (м³/час)
190
Макс. давление (мбар)
135
Мощность (кВт)
1.1
Напряжение (В)
220
Рабочая точка
132 м³/час при 100 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 201/1-011
Вихревая воздуходувка Becker SV 201/1-011
Страна производства:Германия
Макс. расход (м³/час)
190
Макс. давление (мбар)
135
Мощность (кВт)
1.1
Напряжение (В)
380
Рабочая точка
132 м³/час при 100 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 201/1
Вихревая воздуходувка Becker SV 201/1
Страна производства:Германия
Макс. расход (м³/час)
190
Макс. давление (мбар)
210
Мощность (кВт)
1.5
Напряжение (В)
380
Рабочая точка
108 м³/час при 160 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 300/1-022
Вихревая воздуходувка Becker SV 300/1-022
Страна производства:Германия
Макс. расход (м³/час)
325
Макс. давление (мбар)
165
Мощность (кВт)
2.2
Напряжение (В)
380
Рабочая точка
235 м³/час при 130 мбар
Входной патрубок (дюйм)
2 1/2
Выходной патрубок (дюйм)
2 1/2
Цена по запросу
Вихревая воздуходувка Becker SV 300/1-030
Вихревая воздуходувка Becker SV 300/1-030
Страна производства:Германия
Макс. расход (м³/час)
335
Макс. давление (мбар)
250
Мощность (кВт)
3
Напряжение (В)
380
Рабочая точка
196 м³/час при 200 мбар
Входной патрубок (дюйм)
2 1/2
Выходной патрубок (дюйм)
2 1/2
Цена по запросу
Вихревая воздуходувка Becker SV 300/1
Вихревая воздуходувка Becker SV 300/1
Страна производства:Германия
Макс. расход (м³/час)
325
Макс. давление (мбар)
370
Мощность (кВт)
4
Напряжение (В)
380
Рабочая точка
145 м³/час при 290 мбар
Входной патрубок (дюйм)
2 1/2
Выходной патрубок (дюйм)
2 1/2
Цена по запросу
Вихревая воздуходувка Becker SV 400/1-030
Вихревая воздуходувка Becker SV 400/1-030
Страна производства:Германия
Макс. расход (м³/час)
440
Макс. давление (мбар)
175
Мощность (кВт)
3
Напряжение (В)
380
Рабочая точка
295 м³/час при 140 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 400/1-040
Вихревая воздуходувка Becker SV 400/1-040
Страна производства:Германия
Макс. расход (м³/час)
440
Макс. давление (мбар)
250
Мощность (кВт)
4
Напряжение (В)
380
Рабочая точка
250 м³/час при 200 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 400/1
Вихревая воздуходувка Becker SV 400/1
Страна производства:Германия
Макс. расход (м³/час)
440
Макс. давление (мбар)
380
Мощность (кВт)
5.5
Напряжение (В)
380
Рабочая точка
180 м³/час при 300 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 500/1-040
Вихревая воздуходувка Becker SV 500/1-040
Страна производства:Германия
Макс. расход (м³/час)
510
Макс. давление (мбар)
190
Мощность (кВт)
4
Напряжение (В)
380
Рабочая точка
395 м³/час при 150 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 500/1-055
Вихревая воздуходувка Becker SV 500/1-055
Страна производства:Германия
Макс. расход (м³/час)
510
Макс. давление (мбар)
295
Мощность (кВт)
5.5
Напряжение (В)
380
Рабочая точка
340 м³/час при 230 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 500/1
Вихревая воздуходувка Becker SV 500/1
Страна производства:Германия
Макс. расход (м³/час)
510
Макс. давление (мбар)
435
Мощность (кВт)
7.5
Напряжение (В)
380
Рабочая точка
275 м³/час при 340 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 700/1-055
Вихревая воздуходувка Becker SV 700/1-055
Страна производства:Германия
Макс. расход (м³/час)
750
Макс. давление (мбар)
185
Мощность (кВт)
5.5
Напряжение (В)
380
Рабочая точка
595 м³/час при 140 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу
Вихревая воздуходувка Becker SV 700/1-075
Вихревая воздуходувка Becker SV 700/1-075
Страна производства:Германия
Макс. расход (м³/час)
750
Макс. давление (мбар)
285
Мощность (кВт)
7.5
Напряжение (В)
380
Рабочая точка
515 м³/час при 220 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу
Вихревая воздуходувка Becker SV 700/1
Вихревая воздуходувка Becker SV 700/1
Страна производства:Германия
Макс. расход (м³/час)
750
Макс. давление (мбар)
400
Мощность (кВт)
11
Напряжение (В)
380
Рабочая точка
420 м³/час при 320 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу
Вихревая воздуходувка Becker SV 1100/1-075
Вихревая воздуходувка Becker SV 1100/1-075
Страна производства:Германия
Макс. расход (м³/час)
1050
Макс. давление (мбар)
140
Мощность (кВт)
7.5
Напряжение (В)
380
Рабочая точка
910 м³/час при 110 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу
Вихревая воздуходувка Becker SV 1100/1-11
Вихревая воздуходувка Becker SV 1100/1-11
Страна производства:Германия
Макс. расход (м³/час)
1050
Макс. давление (мбар)
260
Мощность (кВт)
11
Напряжение (В)
380
Рабочая точка
780 м³/час при 200 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу
Вихревая воздуходувка Becker SV 1100/1
Вихревая воздуходувка Becker SV 1100/1
Страна производства:Германия
Макс. расход (м³/час)
1050
Макс. давление (мбар)
390
Мощность (кВт)
15
Напряжение (В)
380
Рабочая точка
640 м³/час при 310 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу
Вихревая воздуходувка Becker SV 5.90/2-M
Вихревая воздуходувка Becker SV 5.90/2-M
Страна производства:Германия
Макс. расход (м³/час)
41
Макс. давление (мбар)
240
Мощность (кВт)
0.37
Напряжение (В)
220
Рабочая точка
8 м³/час при 190 мбар
Входной патрубок (дюйм)
1 1/4
Выходной патрубок (дюйм)
1 1/4
Цена по запросу
Вихревая воздуходувка Becker SV 5.90/2
Вихревая воздуходувка Becker SV 5.90/2
Страна производства:Германия
Макс. расход (м³/час)
41
Макс. давление (мбар)
240
Мощность (кВт)
0.37
Напряжение (В)
380
Рабочая точка
8 м³/час при 190 мбар
Входной патрубок (дюйм)
1 1/4
Выходной патрубок (дюйм)
1 1/4
Цена по запросу
Вихревая воздуходувка Becker SV 200/2-M011
Вихревая воздуходувка Becker SV 200/2-M011
Страна производства:Германия
Макс. расход (м³/час)
90
Макс. давление (мбар)
300
Мощность (кВт)
1.1
Напряжение (В)
220
Рабочая точка
39 м³/час при 240 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 200/2-011
Вихревая воздуходувка Becker SV 200/2-011
Страна производства:Германия
Макс. расход (м³/час)
90
Макс. давление (мбар)
300
Мощность (кВт)
1.1
Напряжение (В)
380
Рабочая точка
39 м³/час при 240 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 200/2
Вихревая воздуходувка Becker SV 200/2
Страна производства:Германия
Макс. расход (м³/час)
90
Макс. давление (мбар)
410
Мощность (кВт)
1.5
Напряжение (В)
380
Рабочая точка
28 м³/час при 320 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 201/2-M011
Вихревая воздуходувка Becker SV 201/2-M011
Страна производства:Германия
Макс. расход (м³/час)
90
Макс. давление (мбар)
260
Мощность (кВт)
1.1
Напряжение (В)
220
Рабочая точка
59 м³/час при 200 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 201/2-011
Вихревая воздуходувка Becker SV 201/2-011
Страна производства:Германия
Макс. расход (м³/час)
90
Макс. давление (мбар)
260
Мощность (кВт)
1.1
Напряжение (В)
380
Рабочая точка
59 м³/час при 200 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 201/2
Вихревая воздуходувка Becker SV 201/2
Страна производства:Германия
Макс. расход (м³/час)
90
Макс. давление (мбар)
420
Мощность (кВт)
1.5
Напряжение (В)
380
Рабочая точка
42 м³/час при 330 мбар
Входной патрубок (дюйм)
2
Выходной патрубок (дюйм)
2
Цена по запросу
Вихревая воздуходувка Becker SV 300/2-022
Вихревая воздуходувка Becker SV 300/2-022
Страна производства:Германия
Макс. расход (м³/час)
160
Макс. давление (мбар)
330
Мощность (кВт)
2.2
Напряжение (В)
380
Рабочая точка
98 м³/час при 260 мбар
Входной патрубок (дюйм)
2 1/2
Выходной патрубок (дюйм)
2 1/2
Цена по запросу
Вихревая воздуходувка Becker SV 300/2
Вихревая воздуходувка Becker SV 300/2
Страна производства:Германия
Макс. расход (м³/час)
160
Макс. давление (мбар)
515
Мощность (кВт)
3
Напряжение (В)
380
Рабочая точка
68 м³/час при 410 мбар
Входной патрубок (дюйм)
2 1/2
Выходной патрубок (дюйм)
2 1/2
Цена по запросу
Вихревая воздуходувка Becker SV 400/2-030
Вихревая воздуходувка Becker SV 400/2-030
Страна производства:Германия
Макс. расход (м³/час)
210
Макс. давление (мбар)
330
Мощность (кВт)
3
Напряжение (В)
380
Рабочая точка
127 м³/час при 260 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 400/2
Вихревая воздуходувка Becker SV 400/2
Страна производства:Германия
Макс. расход (м³/час)
210
Макс. давление (мбар)
500
Мощность (кВт)
4
Напряжение (В)
380
Рабочая точка
90 м³/час при 400 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 500/2-040
Вихревая воздуходувка Becker SV 500/2-040
Страна производства:Германия
Макс. расход (м³/час)
260
Макс. давление (мбар)
370
Мощность (кВт)
4
Напряжение (В)
380
Рабочая точка
158 м³/час при 290 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 500/2
Вихревая воздуходувка Becker SV 500/2
Страна производства:Германия
Макс. расход (м³/час)
220
Макс. давление (мбар)
480
Мощность (кВт)
5.5
Напряжение (В)
380
Рабочая точка
137 м³/час при 380 мбар
Входной патрубок (дюйм)
3
Выходной патрубок (дюйм)
3
Цена по запросу
Вихревая воздуходувка Becker SV 700/2-055
Вихревая воздуходувка Becker SV 700/2-055
Страна производства:Германия
Макс. расход (м³/час)
370
Макс. давление (мбар)
330
Мощность (кВт)
5.5
Напряжение (В)
380
Рабочая точка
303 м³/час при 260 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу
Вихревая воздуходувка Becker SV 700/2
Вихревая воздуходувка Becker SV 700/2
Страна производства:Германия
Макс. расход (м³/час)
370
Макс. давление (мбар)
500
Мощность (кВт)
7.5
Напряжение (В)
380
Рабочая точка
265 м³/час при 400 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу
Вихревая воздуходувка Becker SV 1100/2-075
Вихревая воздуходувка Becker SV 1100/2-075
Страна производства:Германия
Макс. расход (м³/час)
520
Макс. давление (мбар)
260
Мощность (кВт)
7.5
Напряжение (В)
380
Рабочая точка
450 м³/час при 200 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу
Вихревая воздуходувка Becker SV 1100/2
Вихревая воздуходувка Becker SV 1100/2
Страна производства:Германия
Макс. расход (м³/час)
520
Макс. давление (мбар)
500
Мощность (кВт)
11
Напряжение (В)
380
Рабочая точка
380 м³/час при 400 мбар
Входной патрубок (дюйм)
4
Выходной патрубок (дюйм)
4
Цена по запросу

Описание модели VTR 100


Мощный сухой пластинчато-роторный вакуумный насос Elmo Rietschle VTR 100 создан для работы с воздухом и инертными газовыми смесями. Он способен откачать закрытый объем воздуха до остаточного давления 150 мбар. Насос работает без применения масла и безвреден для окружающей среды, рассчитан на непрерывную эксплуатацию, используется в промышленных сферах, где важно, чтобы воздух на выходе из насоса оставался чистым.

Блок насоса размещен в звукопоглощающем корпусе, приводится в действие прямым фланцевым двигателем типа TEFV. Охлаждающий вентилятор расположен между насосом и двигателем.
Модель стандартно комплектуется вакуумным регулировочным клапаном, глушителем выхлопных газов. Весь обрабатываемый воздух очищается с помощью встроенного фильтра.

Объемный расход воздуха до 100 м3/ч (1666,6 л/мин), предельное остаточное давление 150 мбар.
Вакуумный регулировочный клапан позволяет установить необходимое остаточного давления в диапазоне 150 - 1000 мбар, которое не должно превышать предельно допустимое значение.
Всасывающее отверстие оснащено соединительной резьбой G 1 1/4 ".
Мощность приводного двигателя 3 кВт, электропитание 380 В.
Уровень звука модели 75 дБ.

Условия эксплуатации

Относительная влажность воздуха 30 - 90 %.
Рабочая температура 5 - 40 °C.

Комплект поставки

  • Насос
  • Документация: руководство по эксплуатации, декларация о соответствии, список запасных частей, технический паспорт.

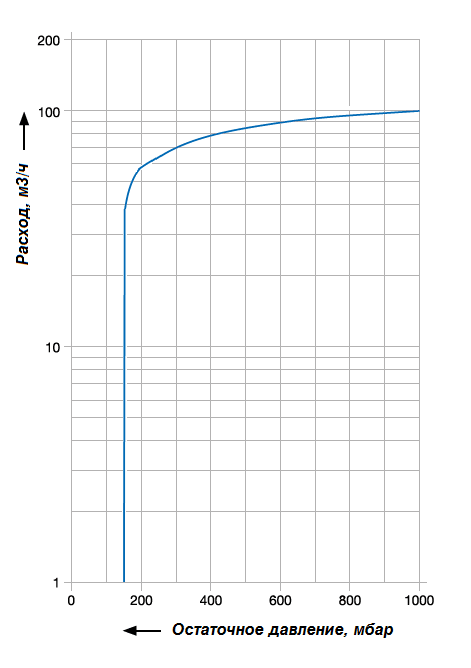

График рабочих характеристик насоса Elmo Rietschle VTR 100

График рабочих характеристик насоса Elmo Rietschle VTR 100

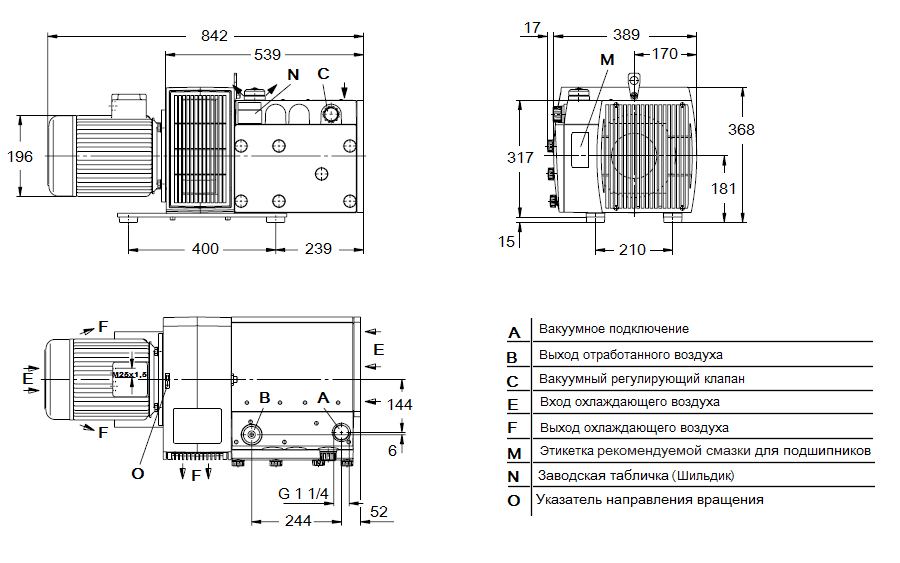

Габаритный чертеж насоса Elmo Rietschle VTR 100

Габаритный чертеж насоса Elmo Rietschle VTR 100

Другие товары из серии «Вихревые воздуходувки Becker SV»

Вихревая воздуходувка Becker SV 1.50/3-M
Вихревая воздуходувка Becker SV 1.50/3-M
Страна производства:Германия
Макс. расход (м³/час)
41
Макс. давление (мбар)
100
Мощность (кВт)
0.15
Напряжение (В)
220
Рабочая точка
6 м³/час при 80 мбар
Входной патрубок (дюйм)
1
Выходной патрубок (дюйм)
1
Цена по запросу
На нашем сайте мы используем cookie файлы
узнать подробнее
