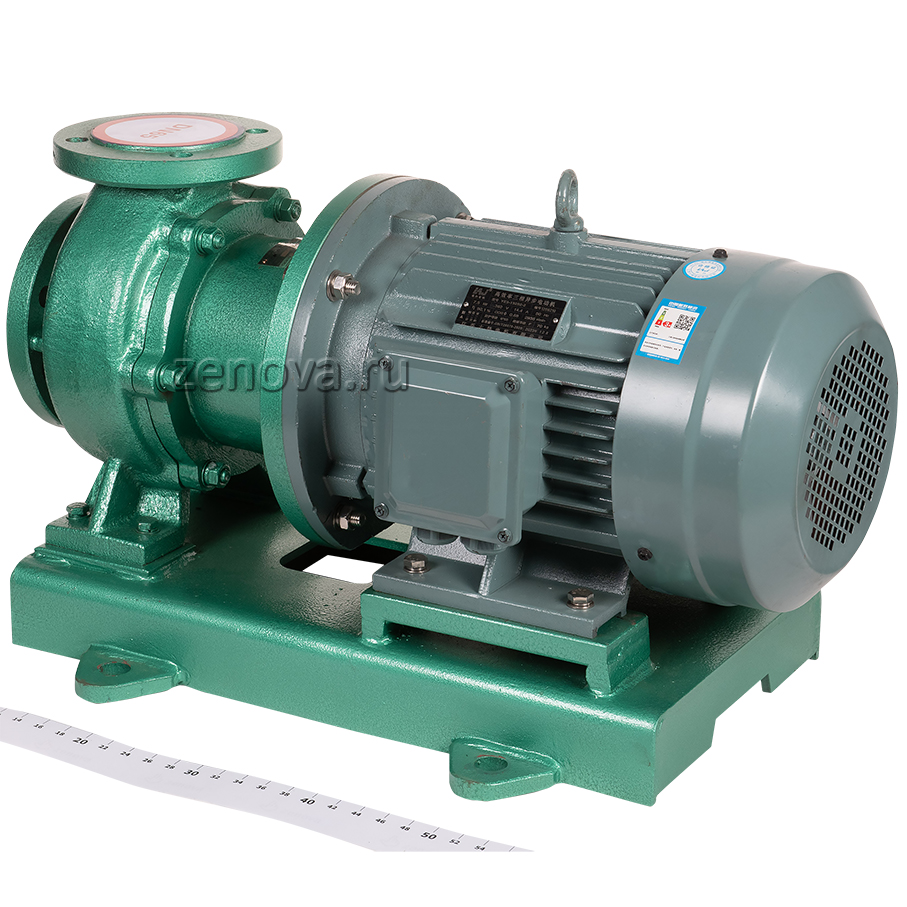

Герметичный химический насос из фторопласта Vetlan CQB 80-65-125-Nd-PPS-075

Описание модели CQB 80-65-125-Nd-PPS-075

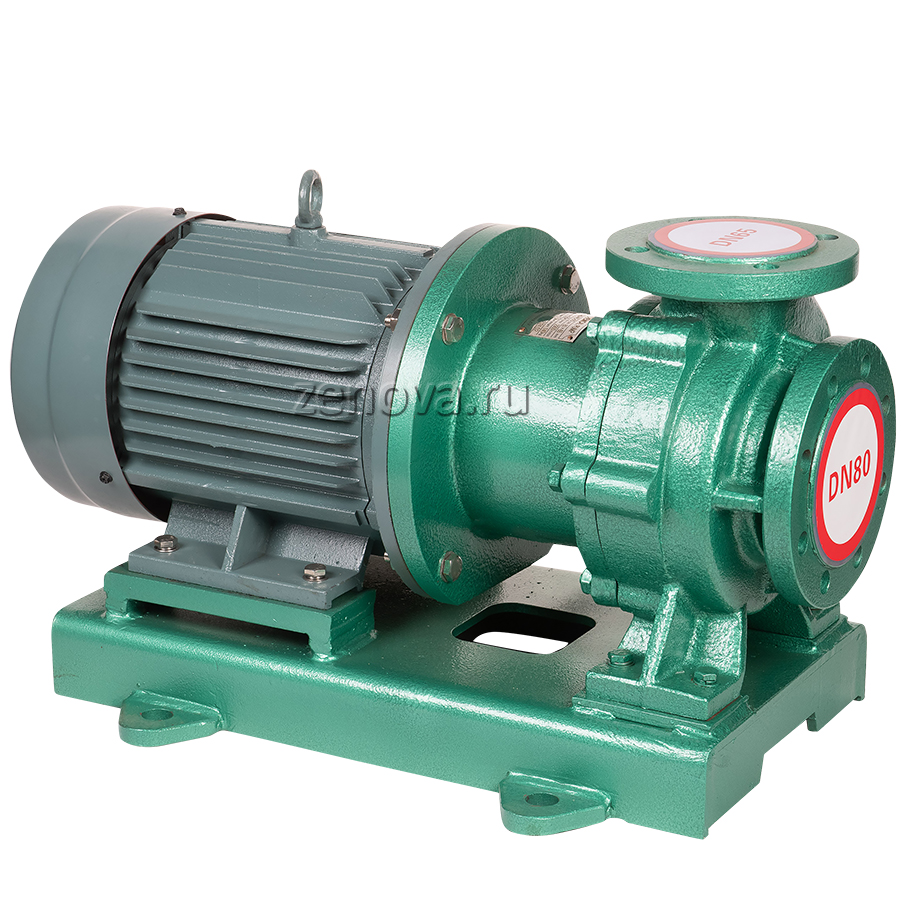

Герметичный химический насос CQB 80-65-125-Nd-PPS-075 – это футерованный фторопластом центробежный насос с неодимовой магнитной муфтой. Насос перекачивает высококонцентрированные органические и неорганические кислоты, соединения, щелочи плотностью 1,3 кг/дм³ (1300 кг/м³). Корпус насоса изготовлен из чугуна HT200, внутренняя футеровка корпуса и рабочее колесо выполнены из фторопласта FEP. Чугун обеспечивает насосу механическую прочность, а фторопласт высокую химическую стойкость. Неодимовая магнитная муфта надежно защищает насос от риска утечки перекачиваемой жидкости.

Модель рассчитана на промышленное применение в нефтяной, химической, фармацевтической, гальванической, пищевой, металлургической, электротехнической, научно-исследовательской отрасли.

Производительность насоса до 60 м³/ч (1000 л/мин), напорное давление до 23 м.вод.ст.

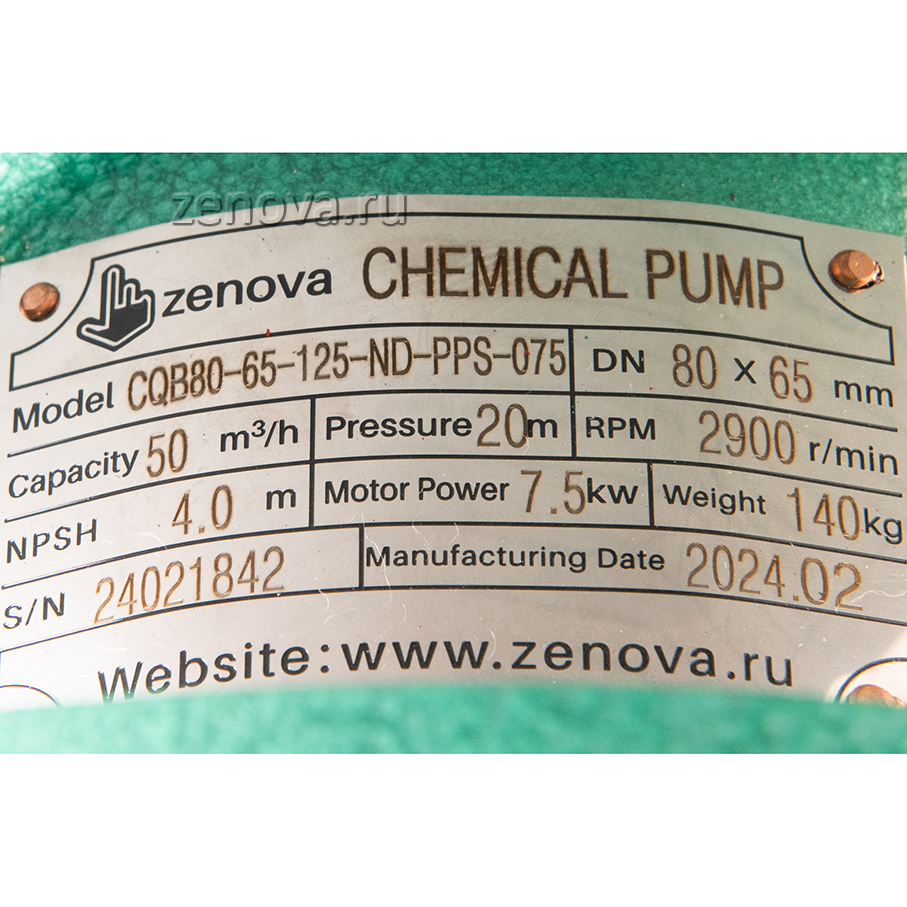

Рабочая точка модели 50 м³/ч при 20 м.вод.ст.

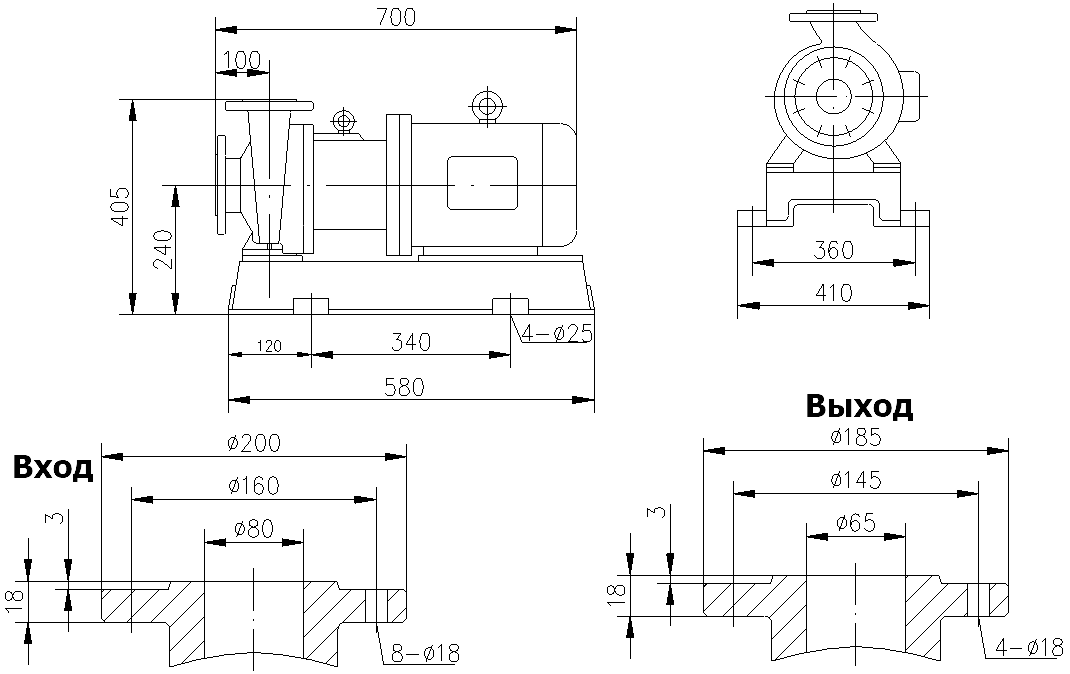

Всасывающий патрубок DN 80 мм. Нагнетательный патрубок DN 65 мм. Стандарт HG/T20592-2009  PN16 RF

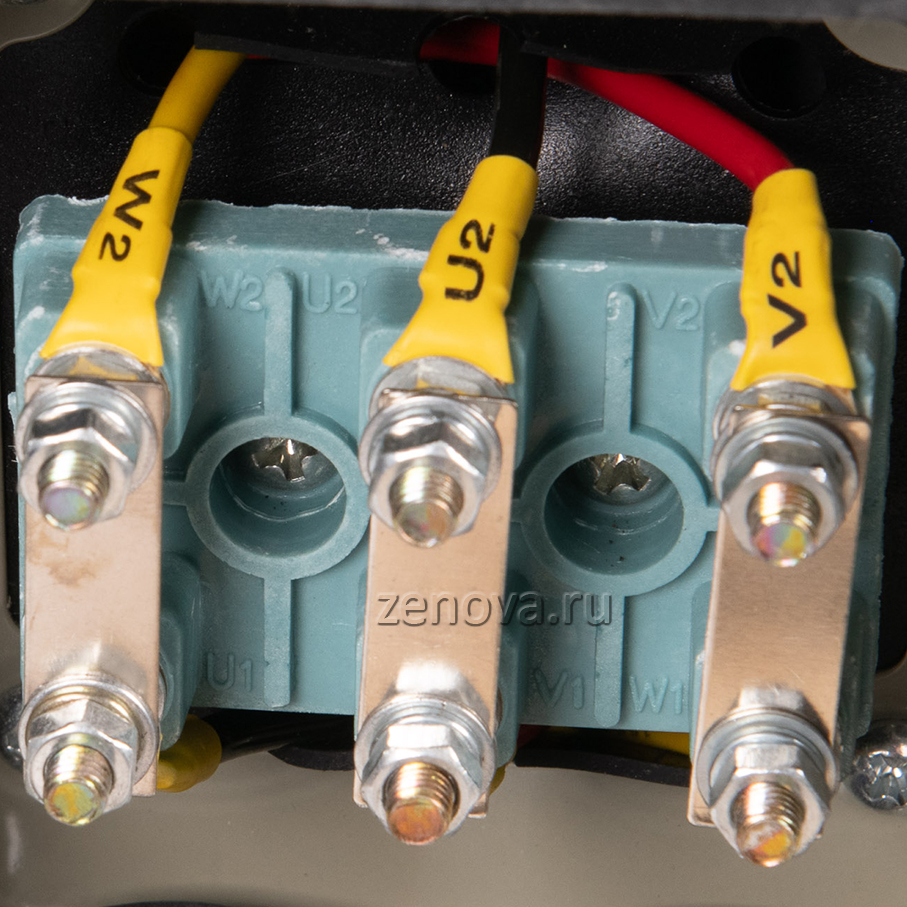

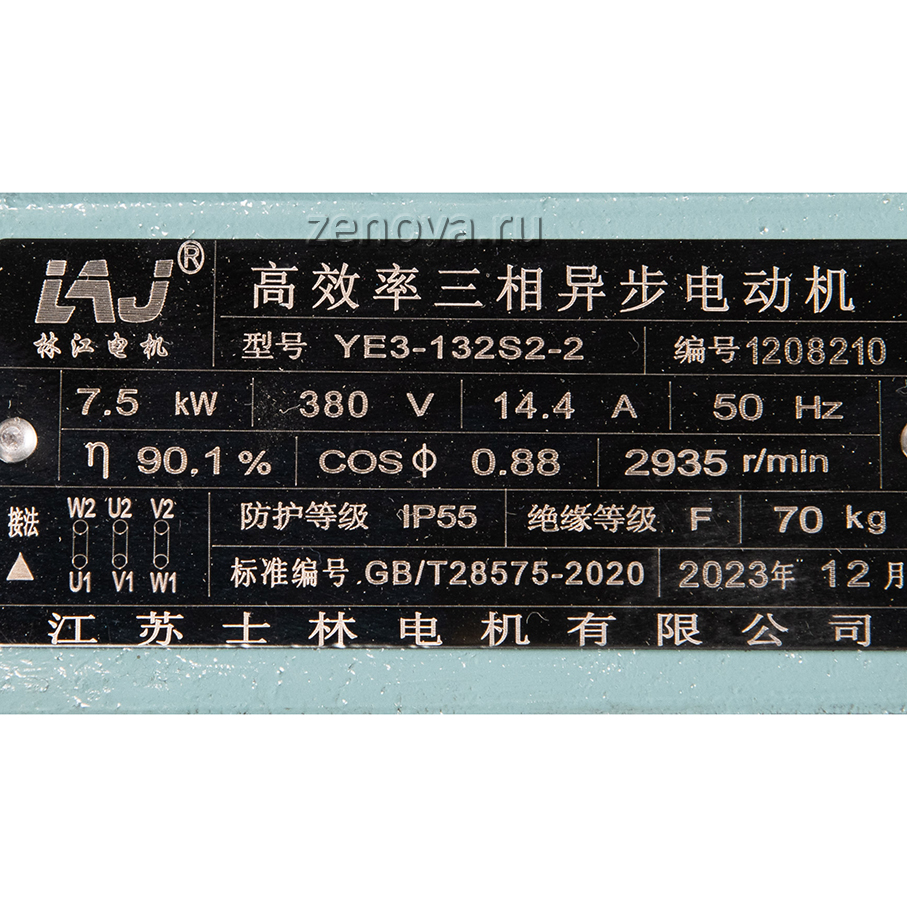

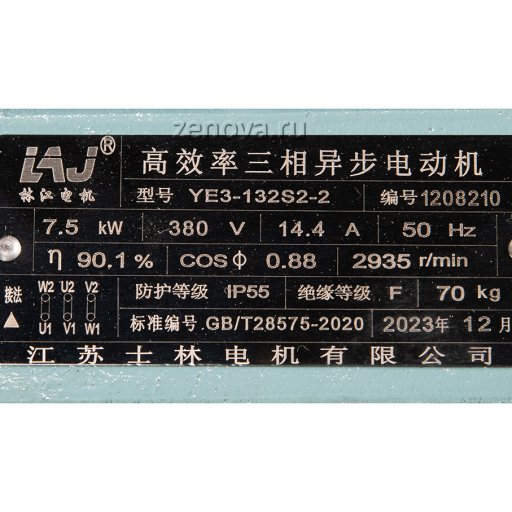

Приводом насоса служит трехфазный двигатель 380 В, 2900 об/мин (2Р), мощностью 7,5 кВт, IP55.
Во избежание критической нагрузки на двигатель важно учитывать допустимую плотность перекачиваемой жидкости.

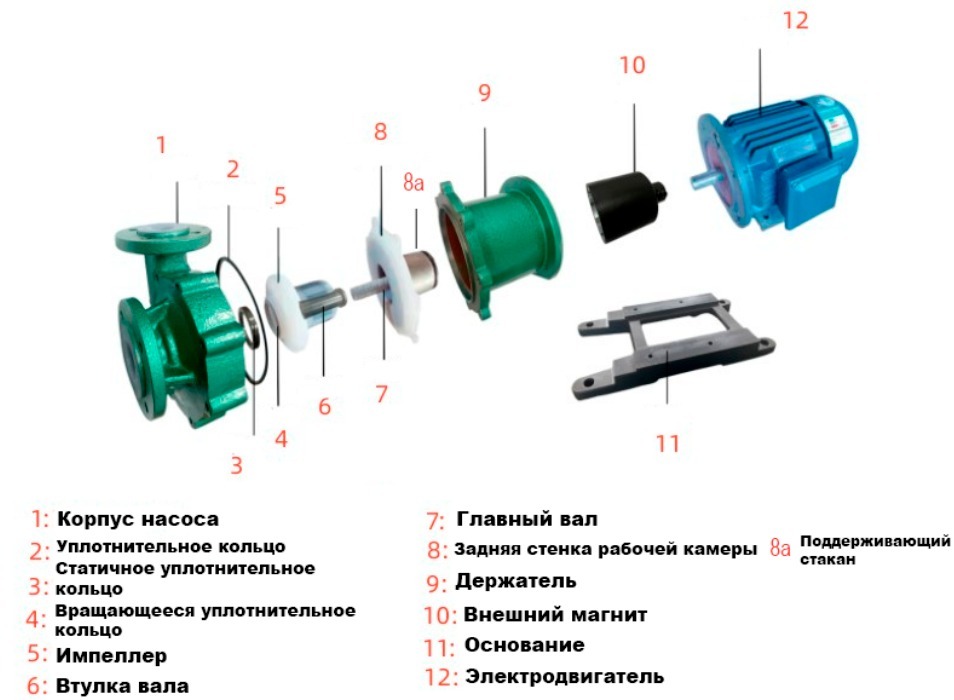

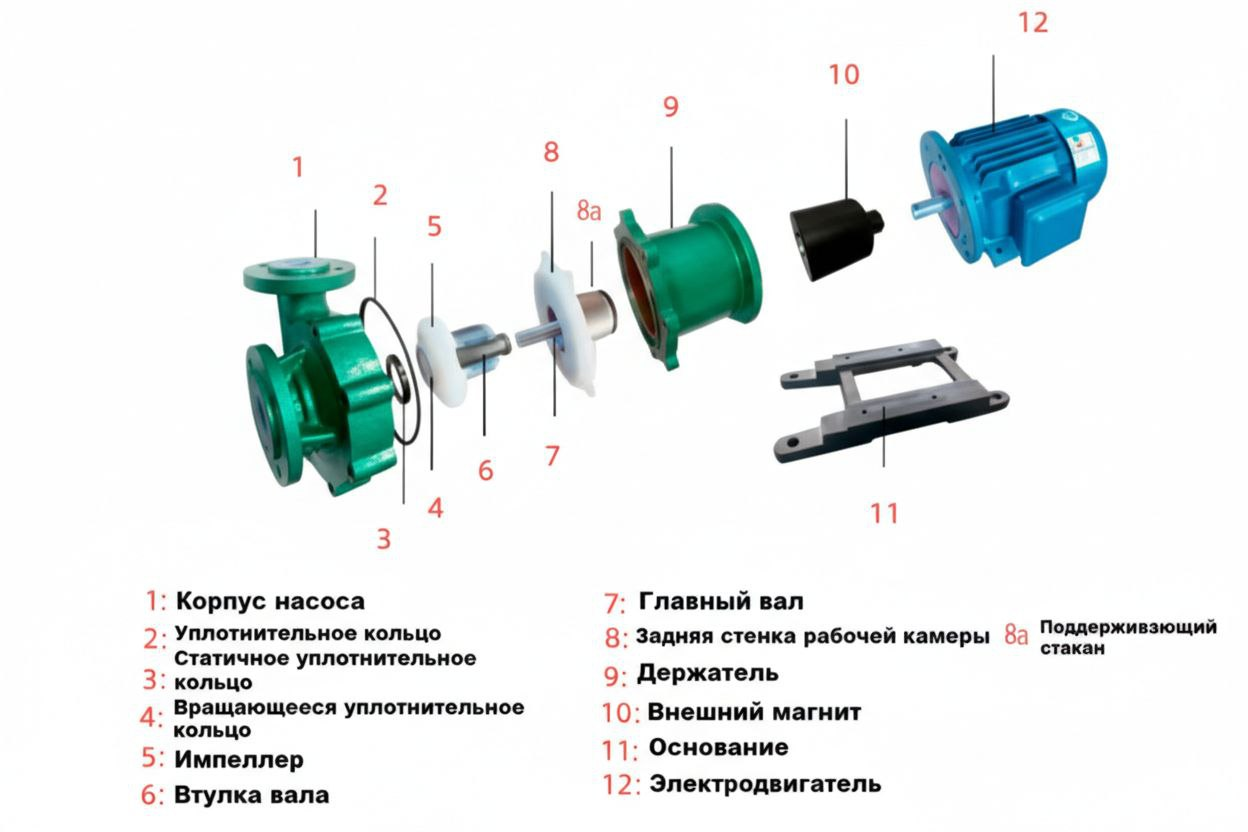

Конструкция и материалы насоса

1. Чугун с футеровкой FEP (фторированный этилен-пропилен)
2. Фторкаучук (FKM)
3. Карбид кремния (SiC)
4. Углерод (армированный углеродным волокном)
5. Неодимовый магнит с покрытием из FEP
6. Нитрид кремния
7. Углерод (армированный углеродным волокном)
8. и 8а. FEP + втулка из нержавеющей стали
9. Чугун HT200
10. Чугун HT200 со встроенными магнитами (неодимовые)
11. Чугун HT200
12. Чугун HT200

Области применения

• Перевозка и хранение агрессивных продуктов
• Комплектация промышленных предприятий оборудованием
• Водоподготовка
• Химическое производство
• Энергетика
• Машиностроение
• Нефтяная отрасль
• Газодобывающая промышленность
