Герметичный химический насос из фторопласта Vetlan CQB 65-40-200-Nd-PPS-C-150

Описание модели CQB 65-40-200-Nd-PPS-C-150

Герметичный химический насос CQB 65-40-200-Nd-PPS-C-150 – это футерованный фторопластом центробежный насос с магнитной муфтой. Насос перекачивает высококонцентрированные органические и неорганические кислоты, соединения, щелочи плотностью до 1,8 кг/дм3 (1800 кг/м3). Корпус насоса изготовлен из чугуна HT200, внутренняя футеровка корпуса и рабочее колесо выполнены из фторопласта FEP. Чугун обеспечивает насосу механическую прочность, а фторопласт высокую химическую стойкость. Статическое магнитное уплотнение насоса исключает риск утечки перекачиваемого материала.

Модель рассчитана на промышленное применение в нефтяной, химической, фармацевтической, гальванической, пищевой, металлургической, электротехнической, научно-исследовательской отрасли.

Производительность насоса до 30 м3/ч (500 л/мин), напорное давление до 53 м. вод.ст.
Рабочая точка модели 25 м3/ч при 50 м.вод.ст.

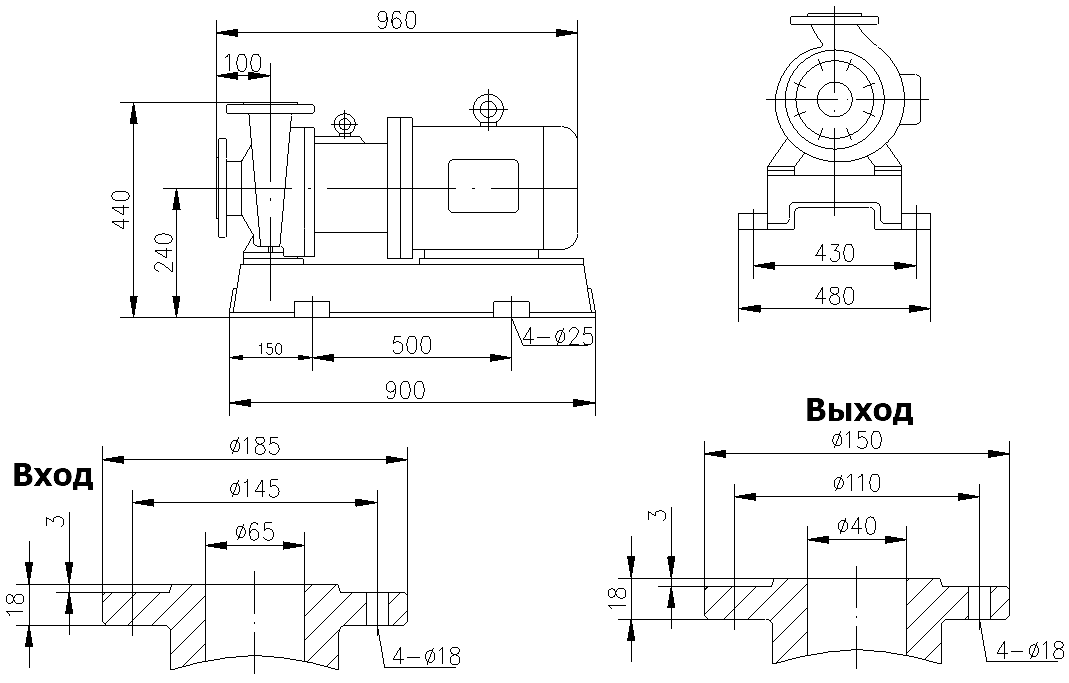

Всасывающий патрубок DN 65 мм. Нагнетательный патрубок DN 40 мм. Стандарт HG/T20592-2009  PN16 RF

Насос оборудован трехфазным двигателем 380 В, 2900 об/мин (2Р), мощностью 15 кВт, IP55.
Во избежание критической нагрузки на двигатель важно учитывать допустимую плотность перекачиваемой жидкости.

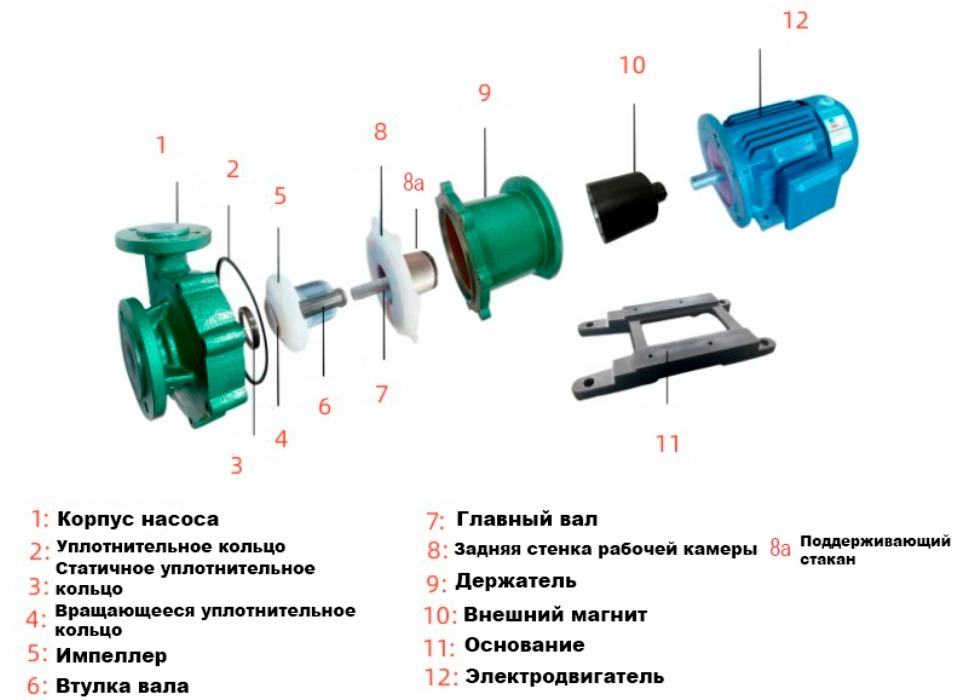

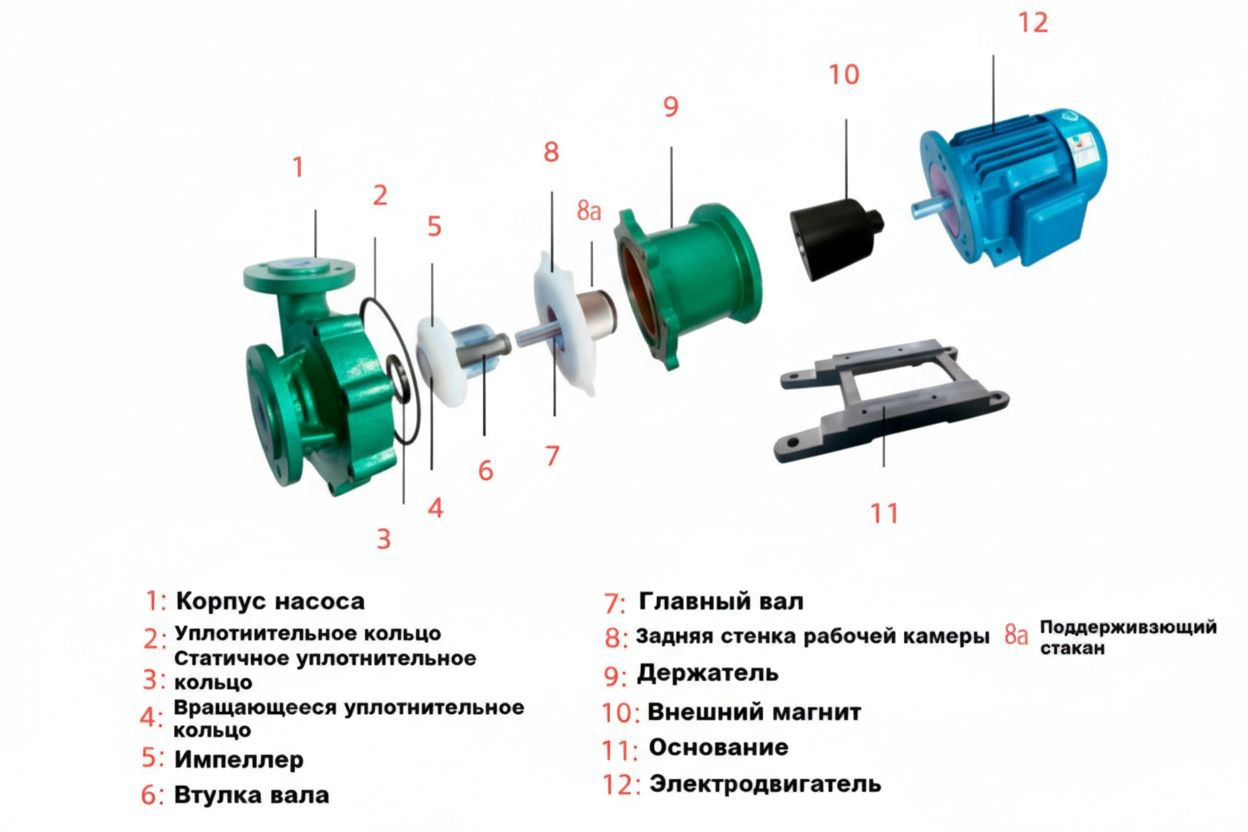

Конструкция и материалы насоса

1. Чугун с футеровкой FEP (фторированный этилен-пропилен)

2. Фторкаучук (FKM)

3. Карбид кремния (SiC)

4. Углерод (армированный углеродным волокном)

5. Неодимовый магнит с покрытием из FEP

6. Нитрид кремния

7. Карбид кремния (SiC)

8. и 8а. FEP + втулка из нержавеющей стали

9. Чугун HT200

10. Чугун HT200 со встроенными магнитами (неодимовые)

11. Чугун HT200

12. Чугун HT200

Расшифровка кода

Разберём артикул на примере модели CQB 25-20-160-Nd-M-C-022:

• CQB – серия

• 25 – диаметр входного фланца, мм

• 20 – диаметр выходного фланца, мм

• 160 – номинальный диаметр рабочего колеса, мм

• Nd – магнитная муфта из неодима (Fe – из феррита)

• M – металлический разделительный стакан (PPS – пластиковый)

• C – вал из карбида кремния (N – из нитрида кремния, T – из армированного фторопласта)

• 022 – мощность двигателя 2,2 кВт (011 — 1,1 кВт, 040 — 4 кВт и так далее)

Области применения

• Перекачка и разгрузка кислот и щелочей

• Травление и гальваника

• Водоподготовка и очистка стоков, в том числе дозирование гипохлорита натрия

• Циркуляция растворов в химическом производстве

• Подача реагентов в энергетике и машиностроении

• Нефтяная отрасль

• Газодобывающая промышленность

Не знаете, какое исполнение нужно? Пришлите название жидкости, её концентрацию и температуру — подберём модель и материал вала.
