Герметичный химический насос из фторопласта CQB32-20-110F/2-FEP/C-005

Герметичный химический насос из фторопласта CQB32-20-110F/2-FEP/C-005
Герметичный химический насос из фторопласта CQB32-20-110F/2-FEP/C-005
i
Страна производства:
Китай
Макс. расход (м³/час)
7
Макс. давление (м.в.ст.)
14.5
Рабочая точка
5.5 м³/час при 13 м.в.ст.
Мощность (кВт)
0.55
Обороты в минуту
2900
Напряжение (В)
380
Материал проточной части
Фторопласт
Мин. температура жидкости (°C)
-20
Макс. темп. жидкости (°C)
80
Максимальная плотность (кг/дм³)
1
Входной патрубок (мм)
32
Выходной патрубок (мм)
20
ДхШхВ (см)
43х15х22

Условия доставки

Доставка в ваш город в настоящее время не выполняется.

Если у вас есть партнер в России, вы можете приобрести товар через него.

1

Официальная гарантия

Прямые поставки

Мы работаем с ZY Technology напрямую и официально представляем их продукцию в России.

Герметичный химический насос из фторопласта CQB32-20-110F/2-FEP/C-005 – характеристики

Макс. расход (м³/час)
7
Макс. давление (м.в.ст.)
14.5
Рабочая точка
5.5 м³/час при 13 м.в.ст.
Мощность (кВт)
0.55
Обороты в минуту
2900
Напряжение (В)
380
Материал проточной части
Фторопласт
Мин. температура жидкости (°C)
-20
Макс. темп. жидкости (°C)
80
Максимальная плотность (кг/дм³)
1
Входной патрубок (мм)
32
Выходной патрубок (мм)
20
ДхШхВ (см)
43х15х22

Герметичный химический насос CQB32-20-110F/2-FEP/C-005 – это футерованный фторопластом центробежный насос с магнитной муфтой. Насос перекачивает высококонцентрированные органические и неорганические кислоты, соединения, щелочи плотностью до 1 кг/дм3 (1000 кг/м3). Корпус насоса изготовлен из чугуна HT200, внутренняя футеровка корпуса и рабочее колесо выполнены из фторопласта FEP. Чугун обеспечивает насосу механическую прочность, а фторопласт высокую химическую стойкость. Статическое магнитное уплотнение насоса исключает риск утечки перекачиваемого материала.

Модель рассчитана на промышленное применение в нефтяной, химической, фармацевтической, гальванической, пищевой, металлургической, электротехнической, научно-исследовательской отрасли.

Производительность насоса до 7 м3/ч (116,6 л/мин), напорное давление до 14,5 м. вод.ст.
Рабочая точка модели 5,5 м3/ч при 13 м.вод.ст.
Всасывающий патрубок DN 32 мм. Нагнетательный патрубок DN 20 мм.

Насос оборудован трехфазным двигателем 380 В, 2900 об/мин (2Р), мощностью 0,55 кВт.
Во избежание критической нагрузки на двигатель важно учитывать допустимую плотность перекачиваемой жидкости.

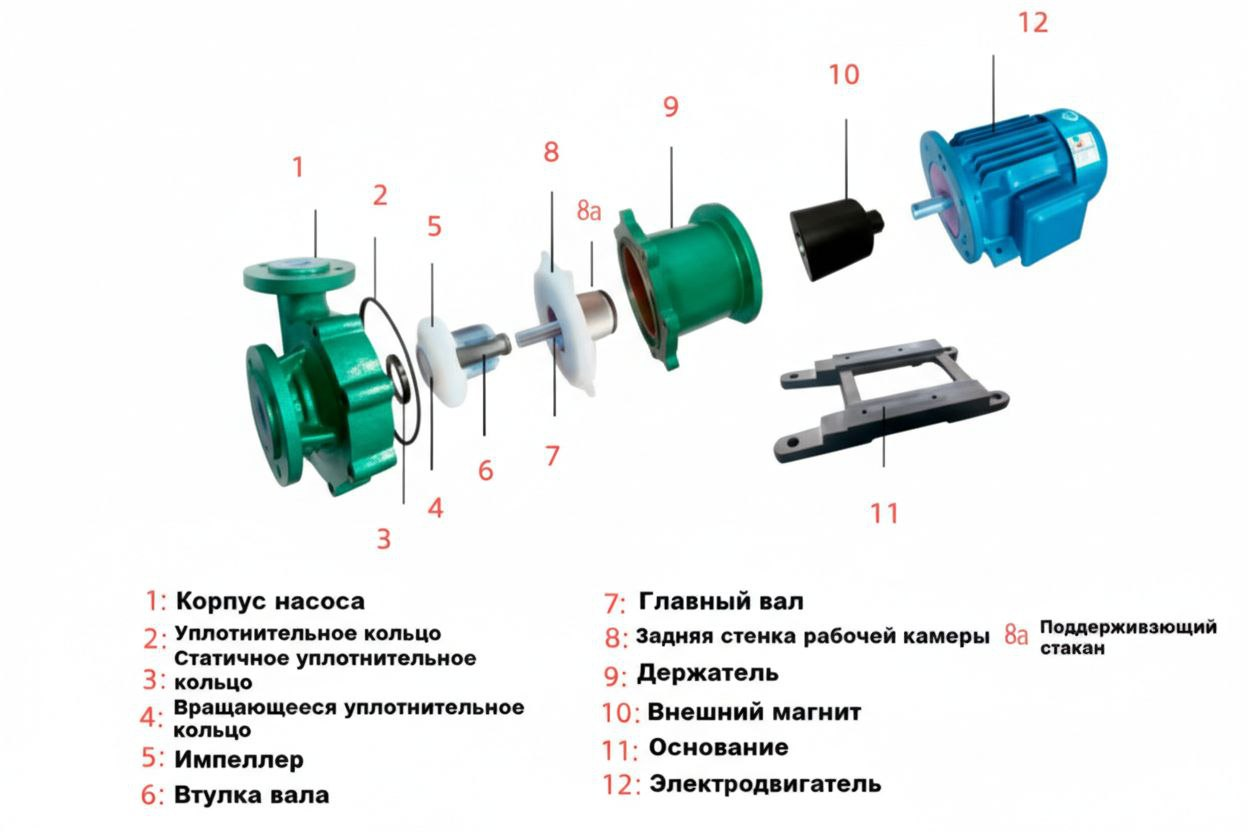

Конструкция и основные материалы исполнения модели

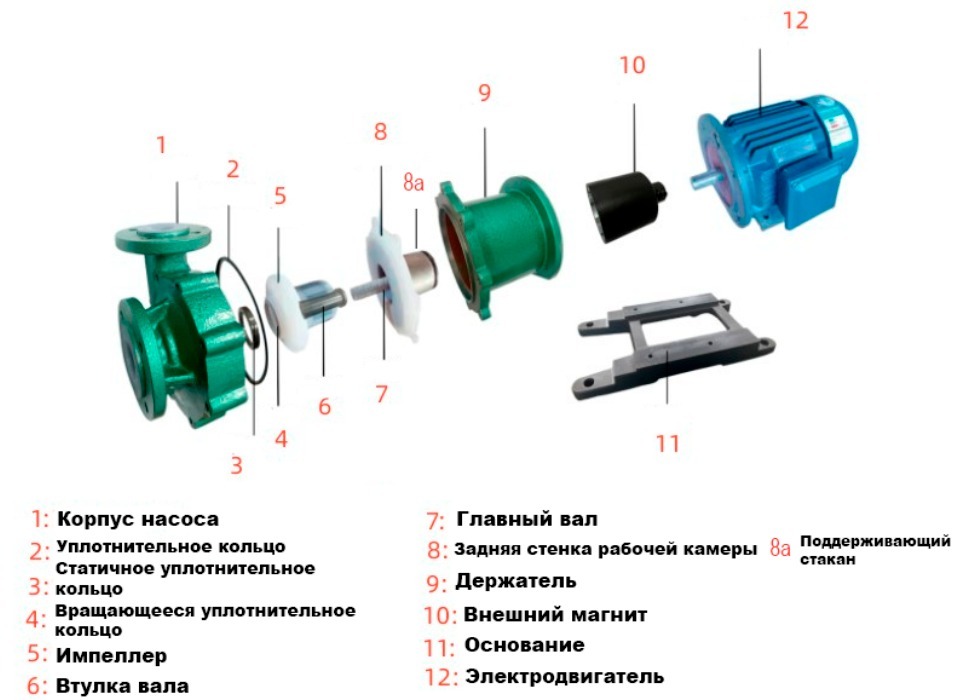

Конструкция и материалы исполнения герметичного насоса ZY Technology CQB-F

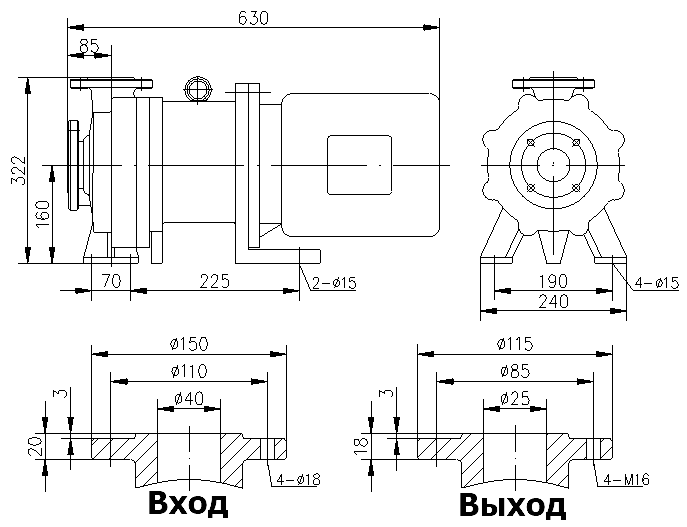

Габаритный чертеж насоса CQB32-20-110F/2-FEP/C-005

Габаритный чертеж насоса CQB32-20-110F/2-FEP/C-005

Другие товары из серии «Герметичные насосы ZY Technology CQB-F»

Герметичный химический насос из фторопласта CQB32-20-110F/2-FEP/C-011
Герметичный химический насос из фторопласта CQB32-20-110F/2-FEP/C-011
i
Страна производства:Китай
Макс. расход (м³/час)
7
Макс. давление (м.в.ст.)
14.5
Рабочая точка
5.5 м³/час при 13 м.в.ст.
Мощность (кВт)
1.1
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.7
Входной патрубок (мм)
32
58 956 ₽
Герметичный химический насос из фторопласта CQB32-25-125F/2-FEP/C-011
Герметичный химический насос из фторопласта CQB32-25-125F/2-FEP/C-011
i
Страна производства:Китай
Макс. расход (м³/час)
7
Макс. давление (м.в.ст.)
22
Рабочая точка
5.5 м³/час при 20 м.в.ст.
Мощность (кВт)
1.1
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.35
Входной патрубок (мм)
32
52 510 ₽
Герметичный химический насос из фторопласта CQB32-25-125F/2-FEP/C-022
Герметичный химический насос из фторопласта CQB32-25-125F/2-FEP/C-022
i
Страна производства:Китай
Макс. расход (м³/час)
7
Макс. давление (м.в.ст.)
22
Рабочая точка
5.5 м³/час при 20 м.в.ст.
Мощность (кВт)
2.2
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.9
Входной патрубок (мм)
32
79 708 ₽
Герметичный химический насос из фторопласта CQB50-32-125F/2-FEP/C-015
Герметичный химический насос из фторопласта CQB50-32-125F/2-FEP/C-015
i
Страна производства:Китай
Макс. расход (м³/час)
16
Макс. давление (м.в.ст.)
22
Рабочая точка
12.5 м³/час при 20 м.в.ст.
Мощность (кВт)
1.5
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1
Входной патрубок (мм)
50
66 973 ₽
Герметичный химический насос из фторопласта CQB50-32-125F/2-FEP/C-040
Герметичный химический насос из фторопласта CQB50-32-125F/2-FEP/C-040
i
Страна производства:Китай
Макс. расход (м³/час)
16
Макс. давление (м.в.ст.)
22
Рабочая точка
12.5 м³/час при 20 м.в.ст.
Мощность (кВт)
4
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.9
Входной патрубок (мм)
50
93 385 ₽
Герметичный химический насос из фторопласта CQB50-32-150F/2-FEP/C-040
Герметичный химический насос из фторопласта CQB50-32-150F/2-FEP/C-040
i
Страна производства:Китай
Макс. расход (м³/час)
16
Макс. давление (м.в.ст.)
27
Рабочая точка
12.5 м³/час при 25 м.в.ст.
Мощность (кВт)
4
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
50
104 390 ₽
Герметичный химический насос из фторопласта CQB50-32-150F/2-FEP/C-055
Герметичный химический насос из фторопласта CQB50-32-150F/2-FEP/C-055
i
Страна производства:Китай
Макс. расход (м³/час)
16
Макс. давление (м.в.ст.)
27
Рабочая точка
12.5 м³/час при 25 м.в.ст.
Мощность (кВт)
5.5
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.9
Входной патрубок (мм)
50
138 820 ₽
Герметичный химический насос из фторопласта CQB50-32-160F/2-FEP/C-040
Герметичный химический насос из фторопласта CQB50-32-160F/2-FEP/C-040
i
Страна производства:Китай
Макс. расход (м³/час)
16
Макс. давление (м.в.ст.)
35
Рабочая точка
12.5 м³/час при 32 м.в.ст.
Мощность (кВт)
4
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.6
Входной патрубок (мм)
50
104 390 ₽
Герметичный химический насос из фторопласта CQB50-32-160F/2-FEP/C-055
Герметичный химический насос из фторопласта CQB50-32-160F/2-FEP/C-055
i
Страна производства:Китай
Макс. расход (м³/час)
16
Макс. давление (м.в.ст.)
35
Рабочая точка
12.5 м³/час при 32 м.в.ст.
Мощность (кВт)
5.5
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.9
Входной патрубок (мм)
50
138 820 ₽

Герметичные насосы ZY Technology CQB-F - справочная информация

Герметичные насосы CQB-F с магнитной муфтой – это серия насосов футерованных фторопластом, они  могут перекачивать высококонцентрированные кислоты, щелочи, сильные окислители, органические растворители. Насосы имеют моноблочную конструкцию, состоят из электродвигателя, магнитной муфты и коррозионно-стойкого центробежного насоса. Рабочее колесо насоса вращается синхронно с двигателем, крутящий момент передается не механическим, а электромагнитным путем, который обеспечивает насосу 100% герметичность. Максимальный расход жидкости может составлять 32 м3/час, а напор 35 метров.

Это насосы с весьма удачным ценником, при этом они обеспечивают надежную работу, удобное использование и техническое обслуживание. КПД насосов CQB-F достигает 62 %.

Условия эксплуатации

  • Максимальная температура перекачиваемой жидкости составляет + 80 °C.
  • Минимальная температура перекачиваемой жидкости составляет -20 °C.
  • Перекачиваемая жидкости должна быть чистой, диаметр частиц не должен превышать 0,1 мм (в противном случае произойдет ускоренный выход из строя покрытия внутреннего магнита).
  • Максимальное давление в корпусе насоса составляет 10 бар.

Материалы конструкции

Корпус насоса выполнен из чугуна. При этом проточная часть футерована фторопластом FEP (опционально PFA).
Рабочее колесо из фторопласта FEP (опционально PFA).
Вал из нерж. стали AISI 304 (не контактирует с перекачиваемой жидкостью).
Корпус двигатели выполнен из алюминия.
Магниты сделаны из ферритных сплавов.
Все наружные детали насоса покрыты синей краской.
