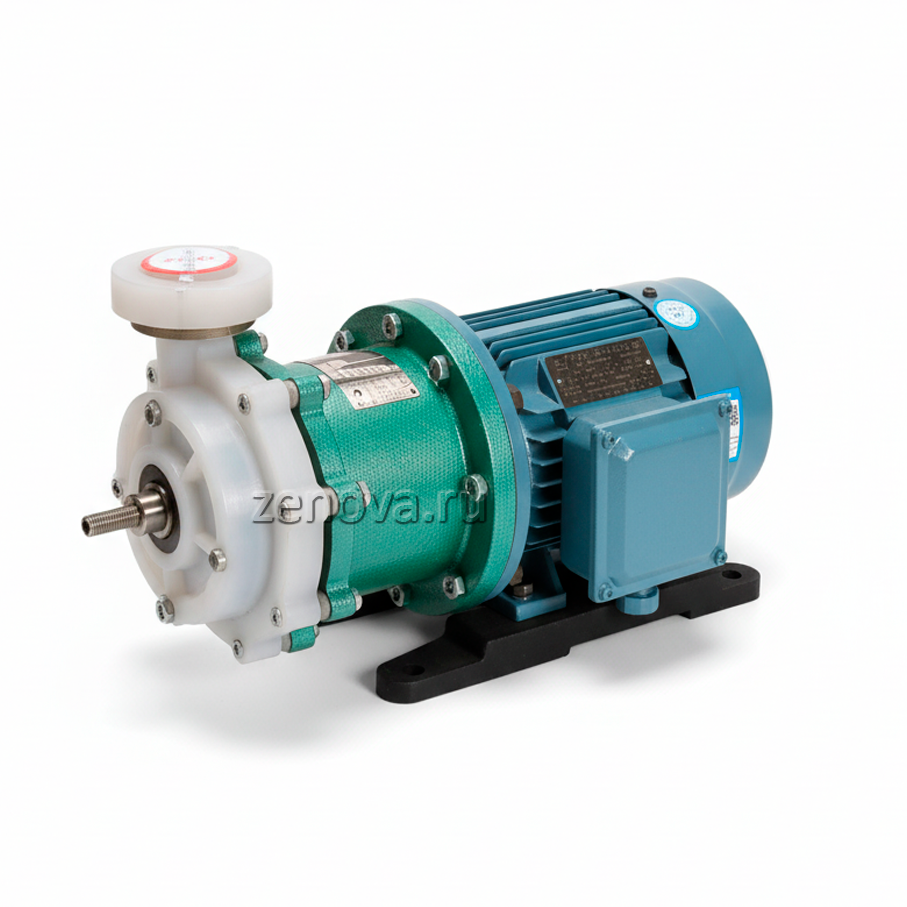

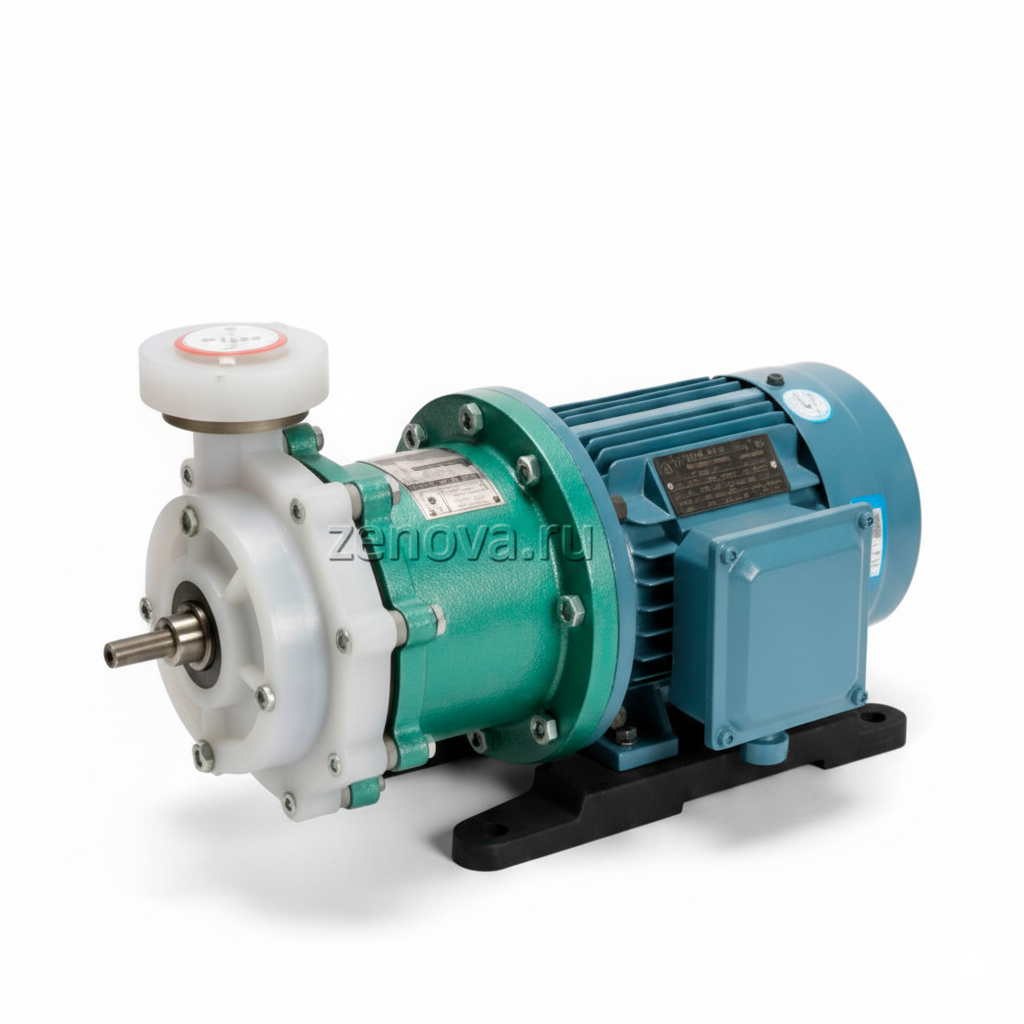

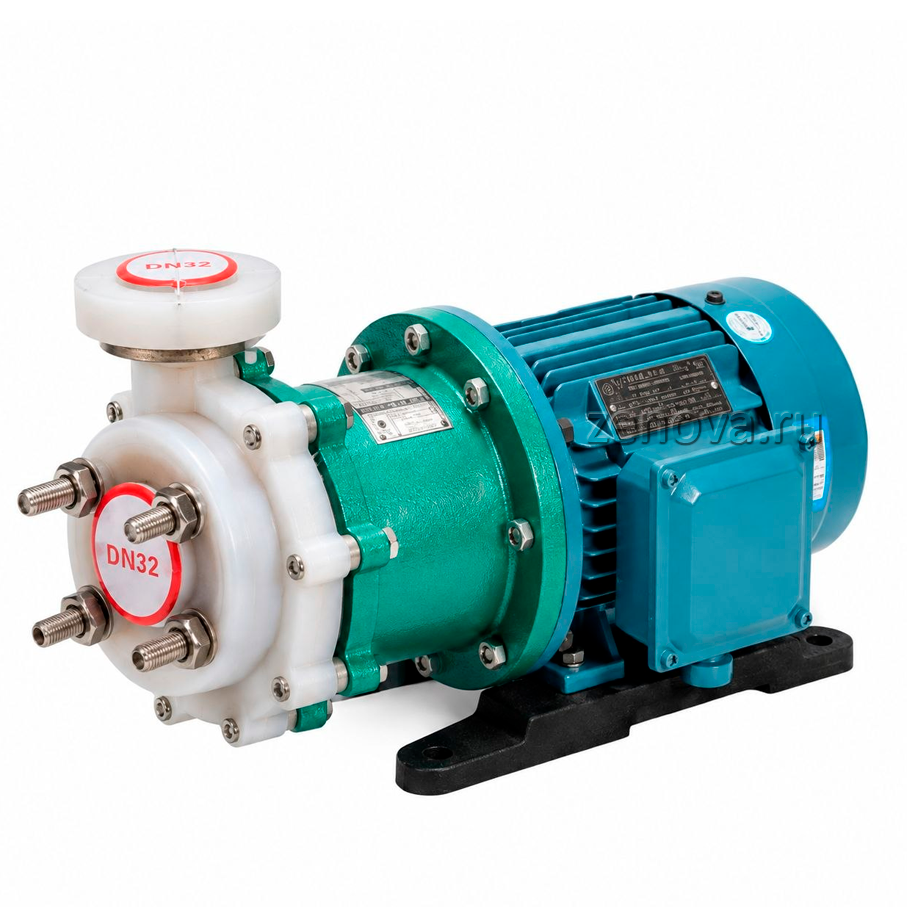

Герметичный химический насос из фторопласта Vetlan CQB 32-25-125-Fe-M-T-011

Гарантия 12 мес.
КачествоУровень качества

Характеристики

Код товара
358060
Макс. расход
6
Макс. давление
23
Рабочая точка
5.5 м³/час при 20 м.в.ст.
Мощность (кВт)
1.1
Обороты в минуту
2900
Напряжение (В)
380
Материал проточной части
Фторопласт FEP
Мин. температура жидкости (°C)
-20
Макс. темп. жидкости (°C)
80
Максимальная плотность (кг/дм³)
1.3
Входной патрубок (мм)
32
Выходной патрубок (мм)
25
ДхШхВ (см)
47х18х24,5

Фотографии покупателей

63 720 ₽
5 098 ¥
На складе более 3 шт.

Доставка

Видео

Анимация: принцип работы

Как работает центробежный насос с магнитной муфтой
▶

Как работает центробежный насос с магнитной муфтой

Выбираем насос для химии

Как выбрать насос для кислоты и другой химии
▶

Как выбрать насос для кислоты и другой химии

Описание модели CQB 32-25-125-Fe-M-T-011

Герметичный химический насос CQB 32-25-125-Fe-M-T-011 – это фторопластовый центробежный насос с ферритовой магнитной муфтой. Насос перекачивает высококонцентрированные органические и неорганические кислоты, соединения, щелочи плотностью 1,3 кг/дм³ (1300 кг/м³). Корпус насоса и рабочее колесо выполнены из фторопласта FEP. Фторопласт обеспечивает насосу высокую химическую стойкость.  Ферритовая магнитная муфта надежно защищает насос от риска утечки перекачиваемой жидкости.

Модель рассчитана на промышленное применение в нефтяной, химической, фармацевтической, гальванической, пищевой, металлургической, электротехнической, научно-исследовательской отрасли.

Производительность насоса до 7 м³/ч (116,7 л/мин), напорное давление до 22 м.вод.ст.
Рабочая точка модели 5,5 м³/ч при 20 м.вод.ст.
Всасывающий патрубок DN 32 мм. Нагнетательный патрубок DN 25 мм.  Стандарт HG/T20592-2009  PN6 RF

Приводом насоса служит трехфазный двигатель 380 В, 2900 об/мин (2Р), мощностью 1,1 кВт, IP55.
Во избежание критической нагрузки на двигатель важно учитывать допустимую плотность перекачиваемой жидкости.

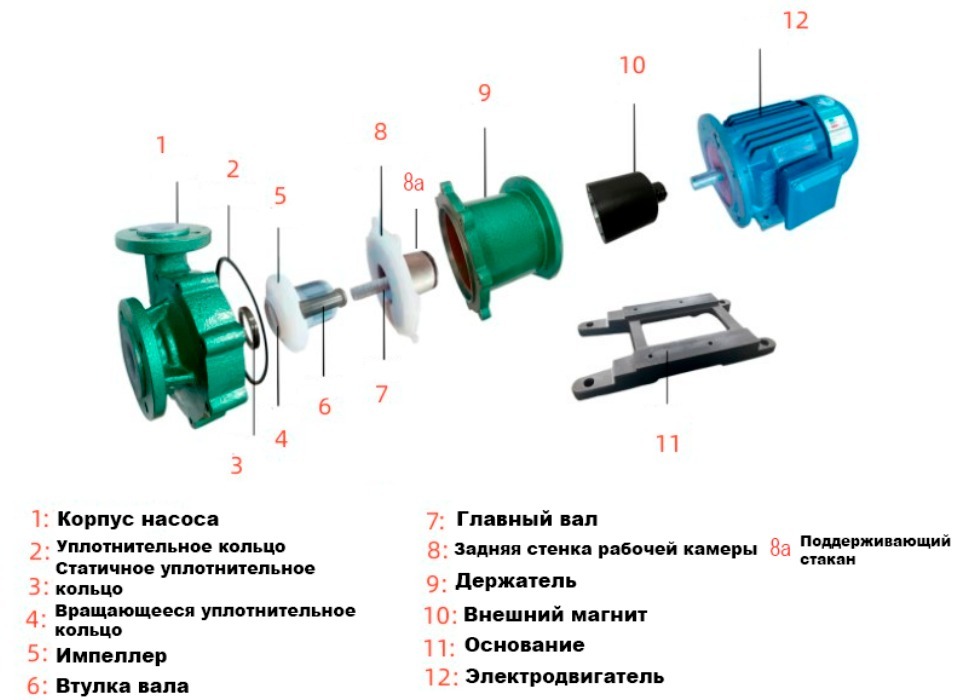

Конструкция и материалы насоса

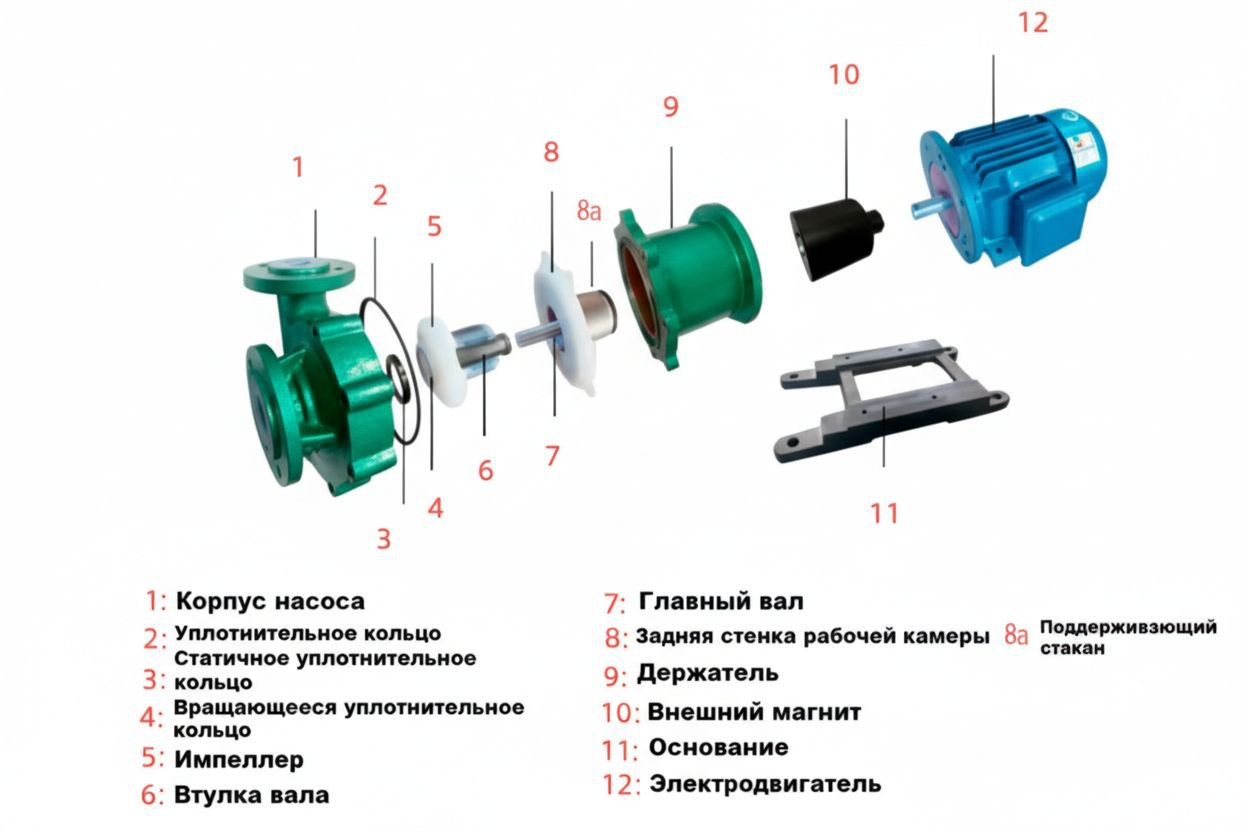

Герметичный химический насос из фторопласта Vetlan CQB 32-25-125-Fe-M-T-011 — Конструкция и материалы насоса


  1. Чугун с футеровкой FEP (фторированный этилен-пропилен)

  2. Фторкаучук (FKM)

  3. Карбид кремния (SiC)

  4. Углерод (армированный углеродным волокном)

  5. Ферритовый магнит с покрытием из FEP

  6. Нитрид кремния

  7. Армированный фторопласт (RPTFE)

  8. и 8а. FEP + втулка из нержавеющей стали

  9. Чугун HT200

  10. Чугун HT200 со встроенными магнитами (ферритовыми)

  11. Чугун HT200

  12. Чугун HT200

Расшифровка кода

Разберём артикул на примере модели CQB 25-20-160-Nd-M-C-022:

  • CQB – серия

  • 25 – диаметр входного фланца, мм

  • 20 – диаметр выходного фланца, мм

  • 160 – номинальный диаметр рабочего колеса, мм

  • Nd – магнитная муфта из неодима (Fe – из феррита)

  • M – металлический разделительный стакан (PPS – пластиковый)

  • C – вал из карбида кремния (N – из нитрида кремния, T – из армированного фторопласта)

  • 022 – мощность двигателя 2,2 кВт (011 — 1,1 кВт, 040 — 4 кВт и так далее)

Области применения

  • Перекачка и разгрузка кислот и щелочей

  • Травление и гальваника

  • Водоподготовка и очистка стоков, в том числе дозирование гипохлорита натрия

  • Циркуляция растворов в химическом производстве

  • Подача реагентов в энергетике и машиностроении

  • Нефтяная отрасль

  • Газодобывающая промышленность

Не знаете, какое исполнение нужно? Пришлите название жидкости, её концентрацию и температуру — подберём модель и материал вала.

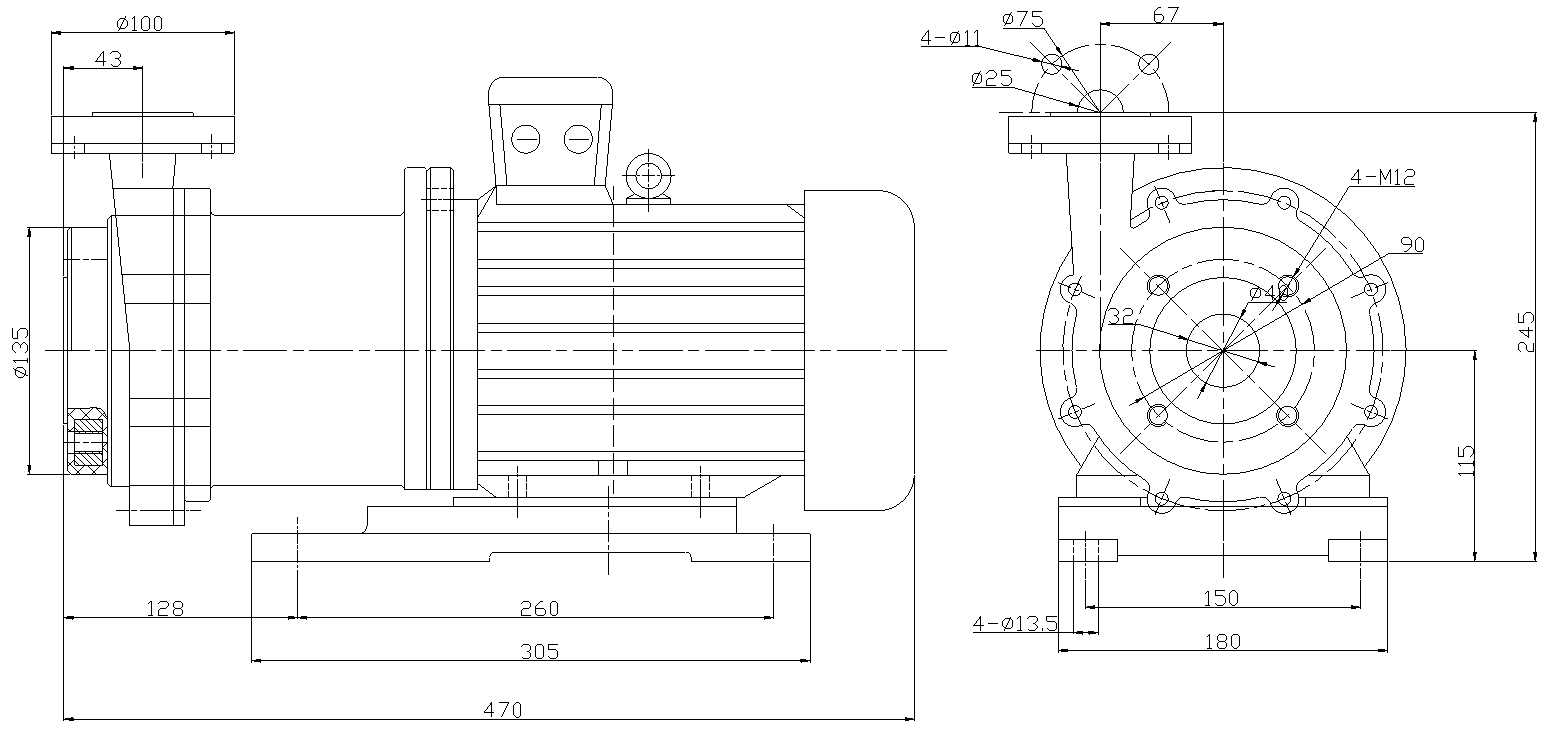

Габаритный чертеж модели CQB 32-25-125-Fe-M-011

Габаритный чертеж модели CQB 32-25-125-Fe-M-011

Кривые производительности

Алексей
★★★★★
Используют модель: CQB 32-25-125-Fe-M-T-011Отзыв оставлен: 27.03.2026
Покупаем здесь насосы уже больше 3-4 лет, используем в установках по получению гипохлорита, не бывает возвратов или поломок
Елена
★★★★★Выносливый агрегат
Водоподготовка
Используют модель: CQB 20-15-75-Fe-PPS-N-003, CQB 32-25-125-Fe-M-T-011Отзыв оставлен: 01.03.2022
Инжиниринговая компания, мы работаем в области водоподготовки и очистки производственных стоков. Наши насосы служат для перекачки отработанных электролитов гальванического производства. Приобрели герметичные химические насосы с магнитной муфтой CQB 20-15-75 и CQB 32-25-125 24 августа 2020 г. В настоящий момент насосы не используются, цех остановился на реконструкцию. В основном насосы работали около 10 часов в день, несколько дней в неделю. Единственный недостаток, который мы можем выделить - отсутствие самовсасывания, для нормальной работы необходим подпор давлением 1 м. водяного столба. Достоинство – устойчивость к широкому кругу агрессивных веществ.
