Химический герметичный насос с магнитной муфтой GemmeCotti HTM 4 PP-001-068

Химический герметичный насос с магнитной муфтой GemmeCotti HTM 4 PP-001-068
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 4 PP-001-068
i
Страна производства:
Италия
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
5.5
Рабочая точка
2 м³/час при 3.9 м.в.ст.
Мощность (кВт)
0.12
Обороты в минуту
2900
Напряжение (В)
380/220
Материал проточной части
Полипропилен
Макс. темп. жидкости (°C)
60
Максимальная плотность (кг/дм³)
1.3
Входной патрубок (мм)
25
Выходной патрубок (мм)
15
ДхШхВ (см)
29x16x18
Вес (кг)
1
Добавить в заказ
Car

Условия доставки

Вы можете получить этот товар в г. Пермь с нашего склада по адресу: ул. Трамвайная, 14Р или из нашего офиса по адресу: ул. Максима Горького, 83.

Подробнее о доставке

Срок поставки товара необходимо уточнить у нас.

Shield1

Официальная гарантия

Химический герметичный насос с магнитной муфтой GemmeCotti HTM 4 PP-001-068 – характеристики

Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
5.5
Рабочая точка
2 м³/час при 3.9 м.в.ст.
Мощность (кВт)
0.12
Обороты в минуту
2900
Напряжение (В)
380/220
Материал проточной части
Полипропилен
Макс. темп. жидкости (°C)
60
Максимальная плотность (кг/дм³)
1.3
Входной патрубок (мм)
25
Выходной патрубок (мм)
15
ДхШхВ (см)
29x16x18
Вес (кг)
1
Герметичный насос с магнитной муфтой GemmeCotti HTM 4 PP-001-068 в корпусе из полипропилена предназначен для безопасного перекачивания агрессивных, токсичных и ядовитых жидкостей.

Производительность насоса колеблется от 0,2 до 3,3 м3/час (от 3,3 до 55 л/мин), максимальный напор 5,5 м.
Наибольший КПД насоса составляет 25 % при производительности 2 м3/час (33,3 л/мин) и напоре 3,9 м.

Диаметр рабочего колеса 68 мм, исполнение патрубков резьбовое, по заказу - фланцевое.

Характеристики перекачиваемой жидкости для GemmeCotti HTM 4 PP-001-068
Температура до 60 °C
Максимальная вязкость: 200 сСт.
Перекачиваемая жидкость должна быть чистой, без твердых частиц в суспензии.
Допустимая плотность до 1,3 кг/дм3 (использование жидкости большей плотности может привести к выходу из строя электродвигателя).

Насос оснащен двигателем с максимальной мощностью 0,12 кВт 2900 оборотов в минуту, защита IP55 TEFV, стандартное напряжение 220 В /1 фаза/50 Гц или 380 В /3 фазы/50 Гц. При перекачивании жидкости допустимой плотности максимальное потребление энергии насосом 0,09 кВт.

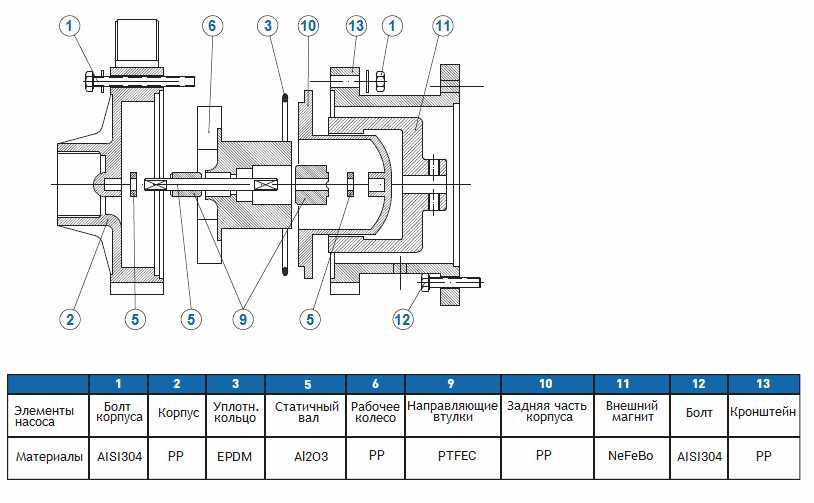

Элементы и материалы конструкции модели

Элементы и материалы конструкции модели

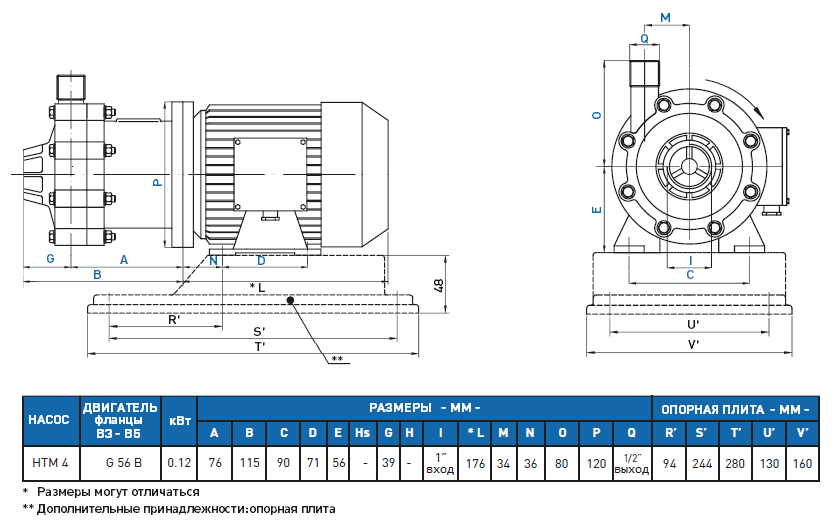

Габаритный чертеж насоса GemmeCotti HTM 4 PP-001-068

Габаритный чертеж насоса GemmeCotti HTM 4 PP-001-068

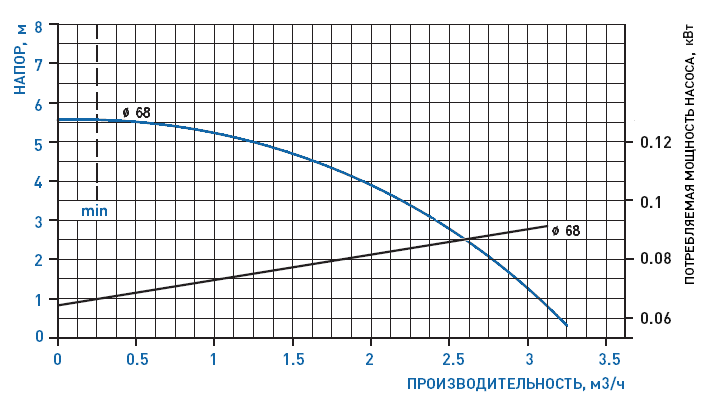

График рабочих характеристик насоса GemmeCotti HTM 4 PP-001-068

График рабочих характеристик насоса GemmeCotti HTM 4 PP-001-068

Другие товары из серии «Герметичные насосы GemmeCotti HTM»

Химический герметичный насос с магнитной муфтой GemmeCotti HTM 4 PP-001-078
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 4 PP-001-078
i
Страна производства:Италия
Макс. расход (м³/час)
3.5
Макс. давление (м.в.ст.)
7
Рабочая точка
2 м³/час при 5.3 м.в.ст.
Мощность (кВт)
0.12
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.1
Входной патрубок (мм)
25
19 297 ₽
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 6 PP-002-070
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 6 PP-002-070
i
Страна производства:Италия
Макс. расход (м³/час)
5.7
Макс. давление (м.в.ст.)
6.8
Рабочая точка
3 м³/час при 5.5 м.в.ст.
Мощность (кВт)
0.25
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.7
Входной патрубок (мм)
25
25 138 ₽
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 6 PP-002-081
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 6 PP-002-081
i
Страна производства:Италия
Макс. расход (м³/час)
6.5
Макс. давление (м.в.ст.)
8.5
Рабочая точка
4 м³/час при 6 м.в.ст.
Мощность (кВт)
0.25
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.25
Входной патрубок (мм)
25
25 138 ₽
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 10 PP-005-085
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 10 PP-005-085
i
Страна производства:Италия
Макс. расход (м³/час)
11
Макс. давление (м.в.ст.)
9
Рабочая точка
5 м³/час при 7.2 м.в.ст.
Мощность (кВт)
0.55
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.5
Входной патрубок (мм)
32
30 904 ₽
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 10 PP-005-098
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 10 PP-005-098
i
Страна производства:Италия
Макс. расход (м³/час)
13
Макс. давление (м.в.ст.)
13.5
Рабочая точка
7 м³/час при 10.5 м.в.ст.
Мощность (кВт)
0.55
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
0.9
Входной патрубок (мм)
32
30 904 ₽
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 15 PP-015-108
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 15 PP-015-108
i
Страна производства:Италия
Макс. расход (м³/час)
20
Макс. давление (м.в.ст.)
15
Рабочая точка
10 м³/час при 12.2 м.в.ст.
Мощность (кВт)
1.5
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.7
Входной патрубок (мм)
50
55 376 ₽
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 15 PP-015-123
Химический герметичный насос с магнитной муфтой GemmeCotti HTM 15 PP-015-123
i
Страна производства:Италия
Макс. расход (м³/час)
23
Макс. давление (м.в.ст.)
20
Рабочая точка
15 м³/час при 12.9 м.в.ст.
Мощность (кВт)
1.5
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.3
Входной патрубок (мм)
50
55 376 ₽

Герметичные насосы GemmeCotti HTM - справочная информация

GemmeCotti HTM – это серия герметичных насосов с магнитной муфтой от итальянского производителя GemmeCotti. В зависимости от модели они рассчитаны на максимальную производительность от 3,5 до 51 м3/час, а также обеспечивают напор от 7 до 33 м. Корпуса насосов пластиковые - из недорогого и универсального полипропилена или из более дорогого, но и более химостойкого и термостойкого фторопласта PVDF. Патрубки насосов по умолчанию резьбовые.


Конструкция герметичного насоса GemmeCotti HTM

Рис. 1 Конструкция герметичного насоса GemmeCotti HTM

Постоянные магниты насосов HTM сделаны из наиболее современных материалов (Неодим-Железо-Бор).
Масса моделей с использованием материала PP составляет 0,95-32,2 кг, а моделей с использованием PVDF – 1,05-35 кг (масса приводится только для насосной части, без учёта массы электродвигателя). Направление вращение вала, если смотреть на насосную часть – по часовой стрелке.

Условия эксплуатации

- Диапазон температур перекачиваемой жидкости: Для насосов с проточной частью из PP – от 0 до 60 °C. Для насосов с проточной частью из PVDF от 0 до +90 °C.
- Максимальная вязкость перекачиваемой среды не должна превышать 200 сстокс.
- Максимальное давление в корпусе насосов не должно превышать 4 бар.

Электродвигатели

В насосах GemmeCotti используются общепромышленные асинхронные электродвигатели, мощностью от 0,12 кВт до 7,5 кВт.
Двигатели до 2,2 кВт - однофазные 220В и трехфазные 380В. Двигатели мощностью свыше 2,2 кВт мощности – только трехфазные.
Частота тока в сети – 50 Гц.
Все моторы рассчитаны на прямой пуск.

Материалы

Внутренние элементы насосов GemmeCotti HTM изготовлены из следующих материалов:
- Корпус и крыльчатка изготовлены из PP или из PVDF. Насосы из PP дешевле и предназначены для слабоагрессивных жидкостей. Насосы из PVDF могут перекачивать более агрессивные жидкости.
- Уплотнительные кольца изготовлены из EPDM в насосах с корпусом из PP, а в насосах с корпусом из PVDF эти кольца изготовлены из Viton.
- Неподвижный вал изготовлен из Al2O3.
- Вращающаяся втулка изготовлена из PTFEC.
Из стали AISI 430 изготовлены только монтажные и крепежные элементы. Корпус упорной втулки – из Al2O3, витона или EPDM.

Дополнительные принадлежности

Для насосов GemmeСotti HTM возможные следующие дополнительные принадлежности. Они могут быть приобретены за отдельную плату:
- Насосы во фланцевом исполнении.
- Утяжеленная опорная плита.
- Защита от сухого хода.
- Подшипники скольжения из карбида кремния (если в жидкости есть твердые частицы).
