Герметичные насосы GemmeCotti HTM - справочная информация
GemmeCotti HTM – это серия герметичных насосов с магнитной муфтой от итальянского производителя GemmeCotti. В зависимости от модели они рассчитаны на максимальную производительность от 3,5 до 51 м3/час, а также обеспечивают напор от 7 до 33 м. Корпуса насосов пластиковые - из недорогого и универсального полипропилена или из более дорогого, но и более химостойкого и термостойкого фторопласта PVDF. Патрубки насосов по умолчанию резьбовые.

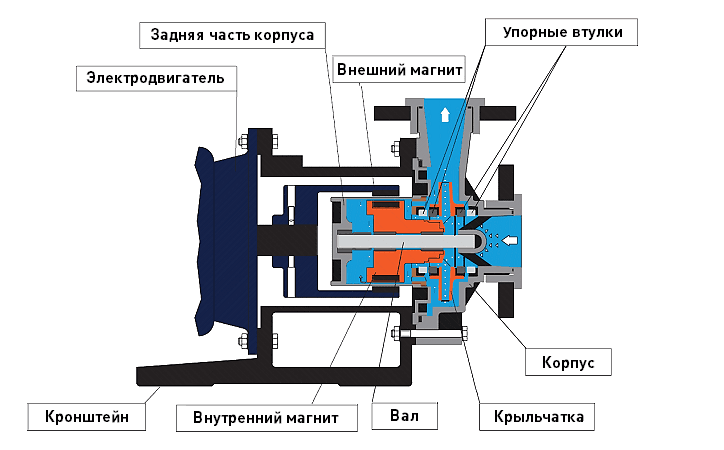

Рис. 1 Конструкция герметичного насоса GemmeCotti HTM
Постоянные магниты насосов HTM сделаны из наиболее современных материалов (Неодим-Железо-Бор).
Масса моделей с использованием материала PP составляет 0,95-32,2 кг, а моделей с использованием PVDF – 1,05-35 кг (масса приводится только для насосной части, без учёта массы электродвигателя). Направление вращение вала, если смотреть на насосную часть – по часовой стрелке.
Условия эксплуатации
- Диапазон температур перекачиваемой жидкости: Для насосов с проточной частью из PP – от 0 до 60 °C. Для насосов с проточной частью из PVDF от 0 до +90 °C.
- Максимальная вязкость перекачиваемой среды не должна превышать 200 сстокс.
- Максимальное давление в корпусе насосов не должно превышать 4 бар.
Электродвигатели
В насосах GemmeCotti используются общепромышленные асинхронные электродвигатели, мощностью от 0,12 кВт до 7,5 кВт.
Двигатели до 2,2 кВт - однофазные 220В и трехфазные 380В. Двигатели мощностью свыше 2,2 кВт мощности – только трехфазные.
Частота тока в сети – 50 Гц.
Все моторы рассчитаны на прямой пуск.
Материалы
Внутренние элементы насосов GemmeCotti HTM изготовлены из следующих материалов:
- Корпус и крыльчатка изготовлены из PP или из PVDF. Насосы из PP дешевле и предназначены для слабоагрессивных жидкостей. Насосы из PVDF могут перекачивать более агрессивные жидкости.
- Уплотнительные кольца изготовлены из EPDM в насосах с корпусом из PP, а в насосах с корпусом из PVDF эти кольца изготовлены из Viton.
- Неподвижный вал изготовлен из Al2O3.
- Вращающаяся втулка изготовлена из PTFEC.
Из стали AISI 430 изготовлены только монтажные и крепежные элементы. Корпус упорной втулки – из Al2O3, витона или EPDM.
Дополнительные принадлежности
Для насосов GemmeСotti HTM возможные следующие дополнительные принадлежности. Они могут быть приобретены за отдельную плату:
- Насосы во фланцевом исполнении.
- Утяжеленная опорная плита.
- Защита от сухого хода.
- Подшипники скольжения из карбида кремния (если в жидкости есть твердые частицы).
