Краны шаровые химические Zenova КШХ - справочная информация
Кран шаровой химический Zenova КШХ перекрывает поток агрессивных сред в технологических трубопроводах. Корпус изготовлен из углеродистой стали, проточная часть футерована химически стойким фторопластом FEP (Ф-4МБ) – среда не контактирует с металлом.
Запорный элемент – шар со сквозным отверстием: поворот рукоятки на 90° разворачивает отверстие поперёк потока и перекрывает магистраль. В открытом положении отверстие совпадает с проходом трубы, поэтому гидравлическое сопротивление минимально.
Каждый кран проходит испытание на герметичность затвора и прочность корпуса, класс герметичности «А» по ГОСТ Р 54808-2011. Присоединительные размеры соответствуют ГОСТ, DIN и ISO, поэтому КШХ встаёт на место импортной арматуры без переделки обвязки. Производство работает на экспорт более чем в 50 стран, включая страны ЕС и США, и проходит соответствующий контроль качества.
Расшифровка кода
Разберем расшифровку артикула на примере модели КШХ 20/16.1:
КШХ – кран шаровой химический;
20 – диаметр входного патрубка (мм);
16.1 – максимальное давление (бар).
Сравнительные тесты кранов КШХ от разных производителей

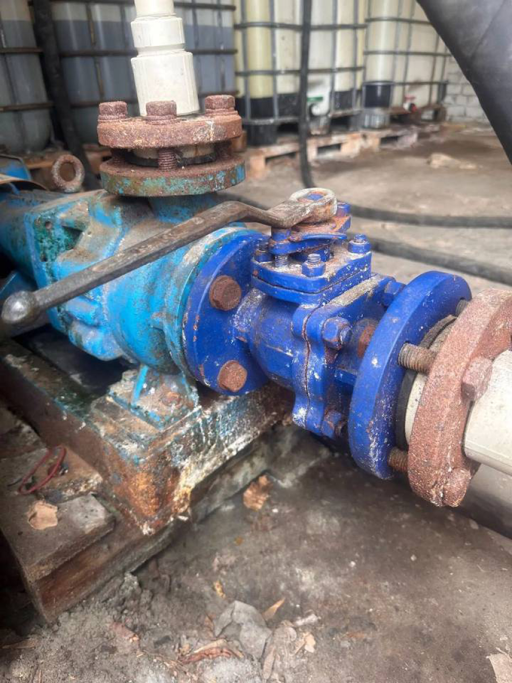

Краны КШХ давно представлены на российском рынке, но по опыту эксплуатации мы видели повторяющуюся проблему: потерю герметичности при отрицательных температурах. Поэтому вместе с проверенным контрактным производителем мы спроектировали версию Zenova КШХ под российские условия – с рабочим диапазоном от −30 до +150 °C.

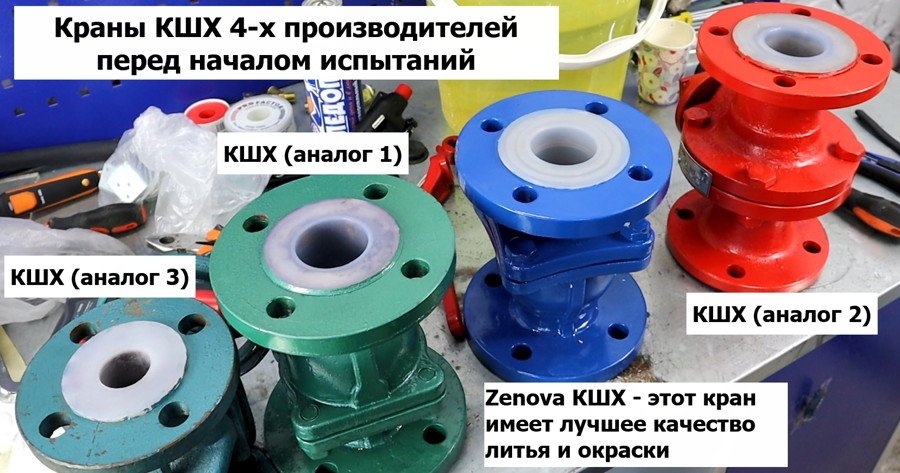

Чтобы проверить результат, мы закупили образцы кранов КШХ трех других производителей и провели сравнительные испытания: герметичность затвора при 10 бар на трех температурах, стойкость футеровки к 30 средам, состояние корпуса под покрытием.
Параметр | Zenova КШХ | Аналог 1 | Аналог 2 | Аналог 3 |
|---|---|---|---|---|
Страна производства | Китай | Китай | Россия | Россия–Китай |
Герметичность затвора, 10 бар | ||||
при +20 °C | утечки нет | утечки нет | 1 л за 25 ч | 1 л за 15 мин |
при −30 °C | утечки нет | утечки нет | 1 л за 15 мин | 1 л за 15 мин |
при +50 °C | утечки нет | утечки нет | 1 л за 2,5 ч | 1 л за 10 мин |
Футеровка | ||||
Целостность при −30 °C (удар) | без трещин | без трещин | без трещин | без трещин |
Стойкость к 30 средам (кислоты, щёлочи, органика) | без изменений | без изменений | без изменений | без изменений |
Корпус и покрытие | ||||

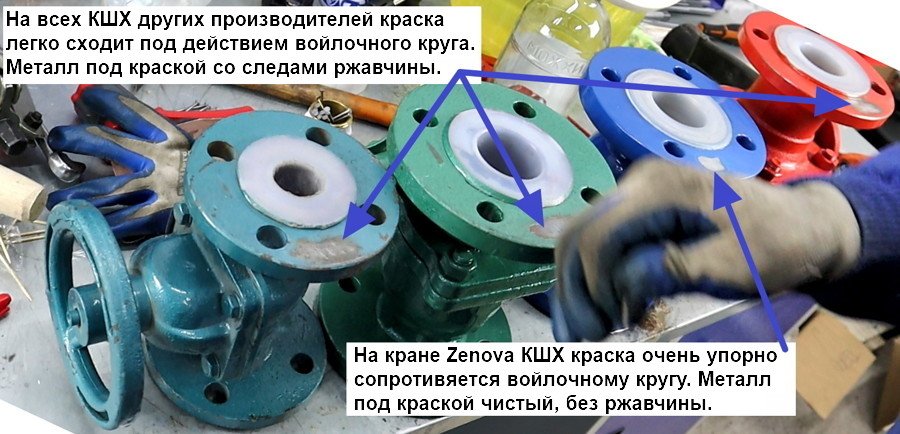

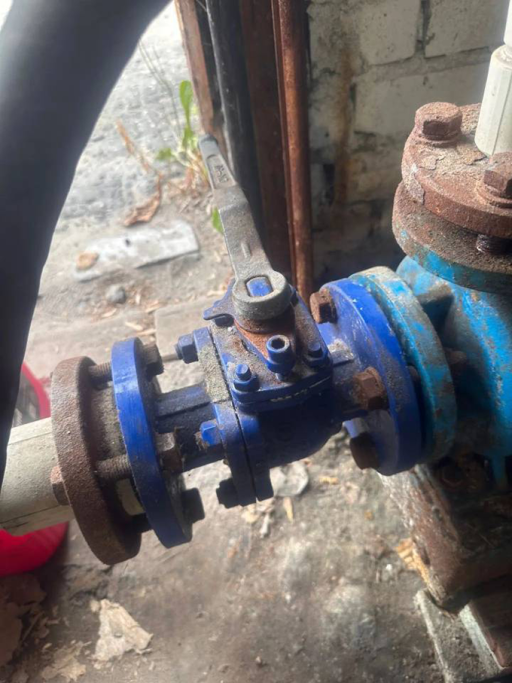

Состояние металла под покрытием | следов коррозии нет | точечная коррозия | точечная коррозия | точечная коррозия |
Качество окраски (визуально) | высокое | среднее | среднее | низкое |
Стойкость покрытия к царапанию | среднее | низкое | низкое | низкое |
Качество наружных деталей (визуально) | высокое | высокое | среднее | среднее |
Победителем испытаний стал кран Zenova КШХ. Он получил наивысшую возможную оценку почти по всем параметрам. Суммарная оценка 9 из 10.
Аналог 1 китайского производства нам тоже понравился. Он показал стопроцентную герметичность во всех тестах. Однако качество окраски у него хуже, а металл корпуса плохо защищен от коррозии – это может отрицательно сказаться на его долговечности. За это он лишился двух баллов: его оценка 8 из 10.
Аналог 2 российского производства понравился гораздо меньше: при комнатной температуре он показывает приемлемую герметичность, а стакан жидкости вытекает из него за 5 часов при давлении 10 бар. Однако по мере роста температуры его герметичность ухудшается, и при +50 °С стакан вытекает уже за полчаса; при отрицательных температурах кран полностью не способен выполнять запорную функцию: при -15°С кран пропускает стакан за 3 минуты. Получается, что этот кран можно применять лишь для жидкостей комнатной температуры. Оценка 4 из 10.
Аналог 3 разочаровал: кран категорически отказывался быть "запорной арматурой", а скорее выполнял роль "пропускной арматуры". Оценка 1 из 10.
Технические характеристики кранов Zenova КШХ
Номинальный диаметр: DN (Ду) 15 – 250 мм.
Номинальное давление: PN (Ру) 16 (1,6 МПа; ≈16 кгс/см²).
Класс герметичности «А» по ГОСТ 54808.
Присоединение: фланцевое, тип [В] по ГОСТ 33259-2015; присоединительные размеры по ГОСТ 12815-80, DIN EN 1092-1, [HG/T 20592] – совместим со всеми указанными типами фланцев
Управление: ручное, рукояткой. Направление вращения при закрытии по часовой стрелке, по СТ ЦКБА 072-2009
Строительная длина изделия: от 132 до 450 мм.
Температура рабочей среды: от −30 до +150 °C со снижением допустимого давления (см. таблицу). Для постоянной работы при температуре выше +120 °C рекомендуем исполнение с футеровкой PFA.
Зависимость максимального давления от температуры для кранов с футеровкой FEP
Номинальное давление в корпусе крана заявлено как 16 бар, однако в зависимости от температуры производитель рекомендует его снизить:
Температура | от -30 до -10°С | от -10 до +90°С | +100°С | +120°С | +130°С | +150°С |
Max. давление в кране | 12 бар | 16 бар | 14 бар | 11 бар | 8 бар | 6 бар |
При отрицательных температурах фторопластовая футеровка теряет эластичность, поэтому допустимое давление снижается относительно номинального.
Материалы конструкции
Корпус крана, ручка, шток и шар выполнены из углеродистой стали A216 WCB. Эта сталь близка по составу российской стали 25Л, но имеет большее содержание марганца. Благодаря этому сталь A216 WCB имеет более высокий предел прочности и лучше подходит для трубопроводной арматуры.
Проточная часть крана и шара футерованы химически стойким фторопластом FEP (аналог Ф-4МБ) толщиной 4-5 мм.
Уплотнительные элементы крана выполнены из фторопласта PTFE.
Наружные болты сделаны из углеродистой стали #45 (аналог российской стали 20).
Все наружные металлические элементы имеют антикоррозионную подготовку.
Все наружные металлические элементы окрашены защитной эпоксидной краской синего цвета.
Комплект поставки
Кран;
Ручка для крана.
Карточка с характеристика и инструкцией (QR)
