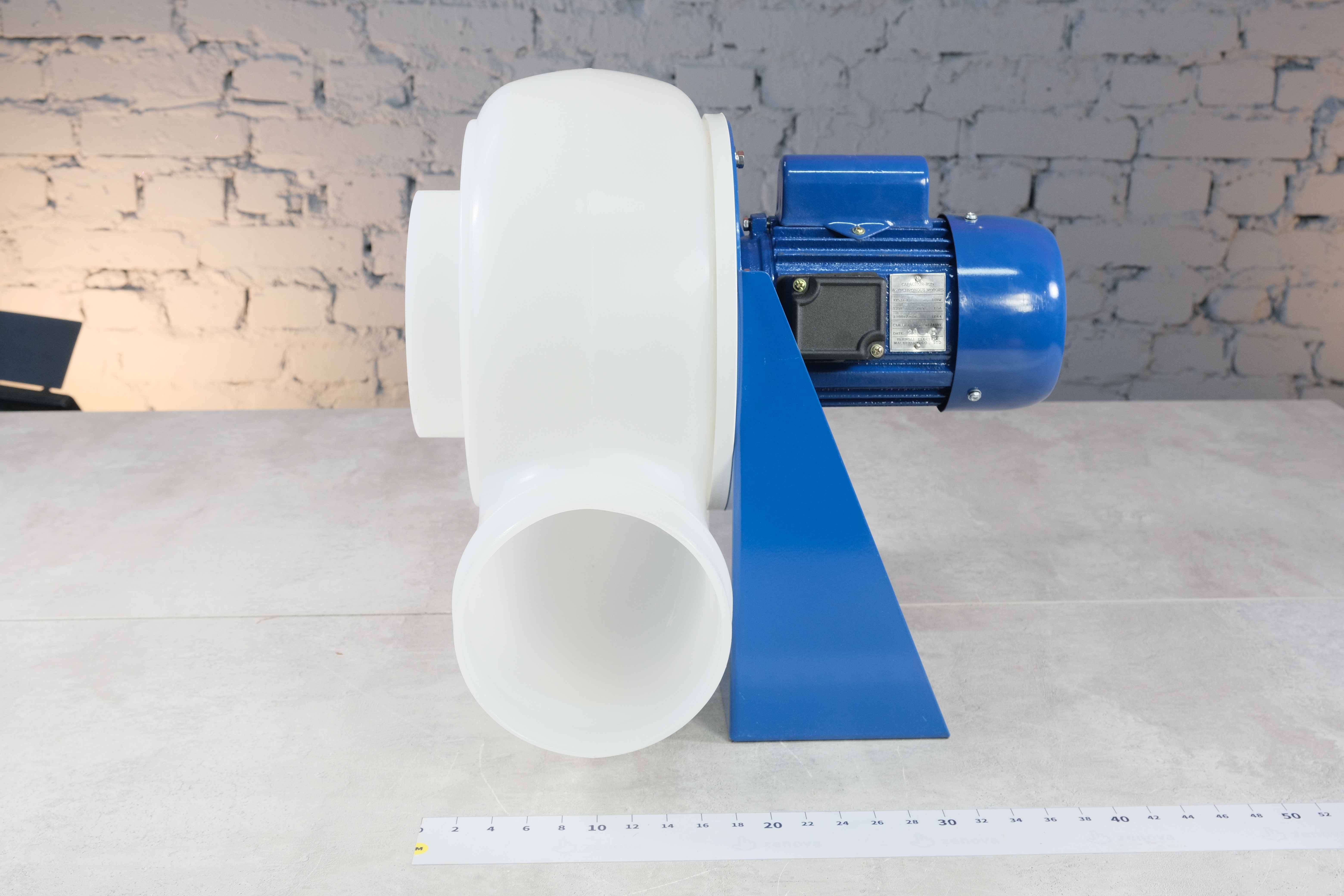

Описание модели MPC-F2S-160

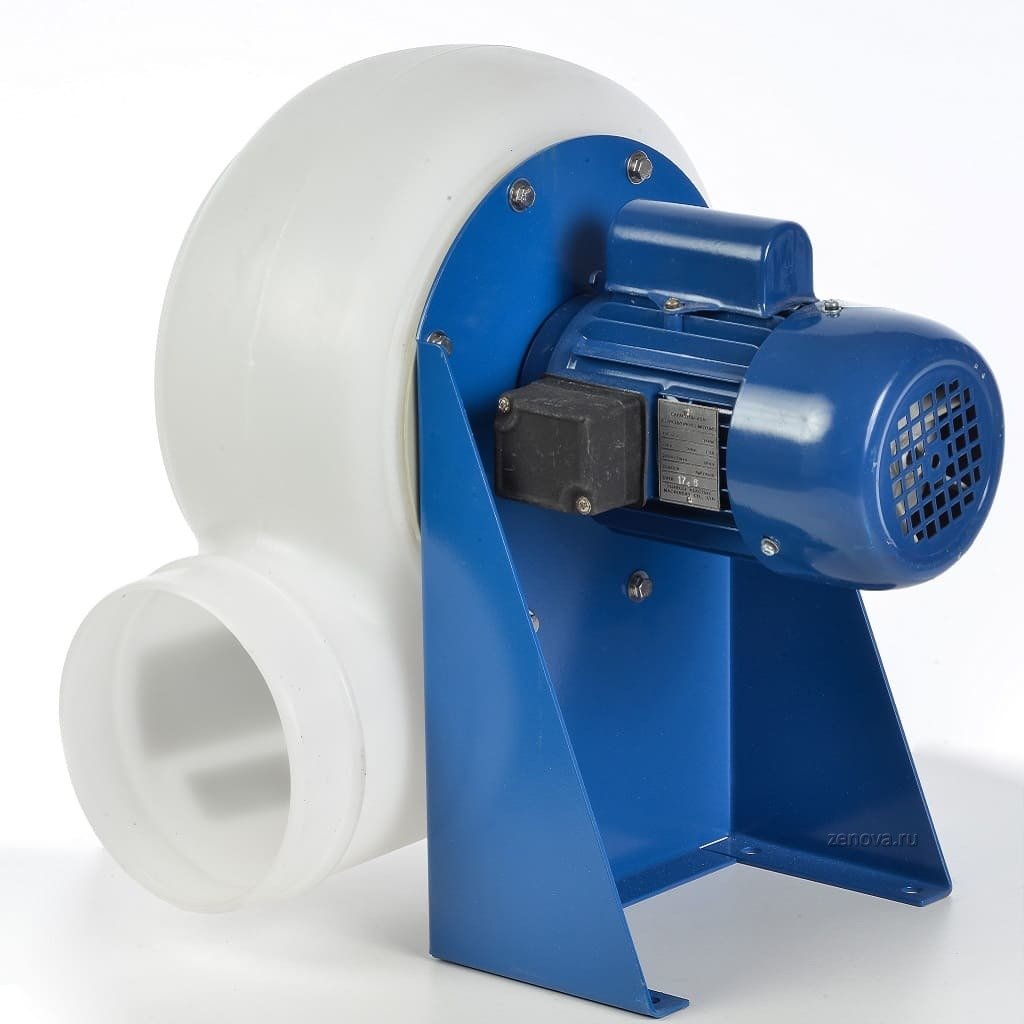

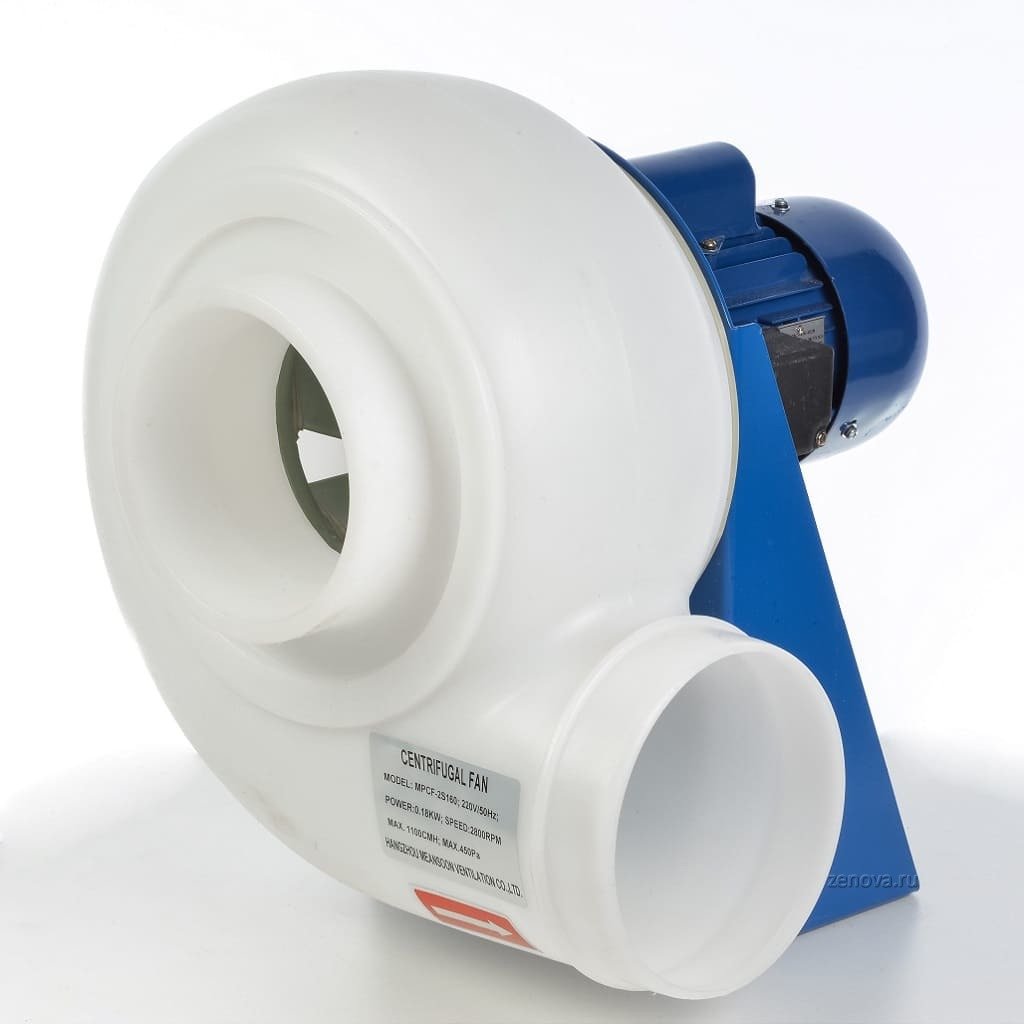

Центробежный полипропиленовый вентилятор Zenova Fans MPC-F2S-160 служит для удаления дыма и агрессивных паров, применяется в системах вентиляции цехов, лабораторий, складов. Вентилятор рассчитан на подачу воздушных масс повышенной влажности, рабочее колесо выполнено из полипропилена, корпус из полиэтилена.
Температура перемещаемой среды до 60 °C.

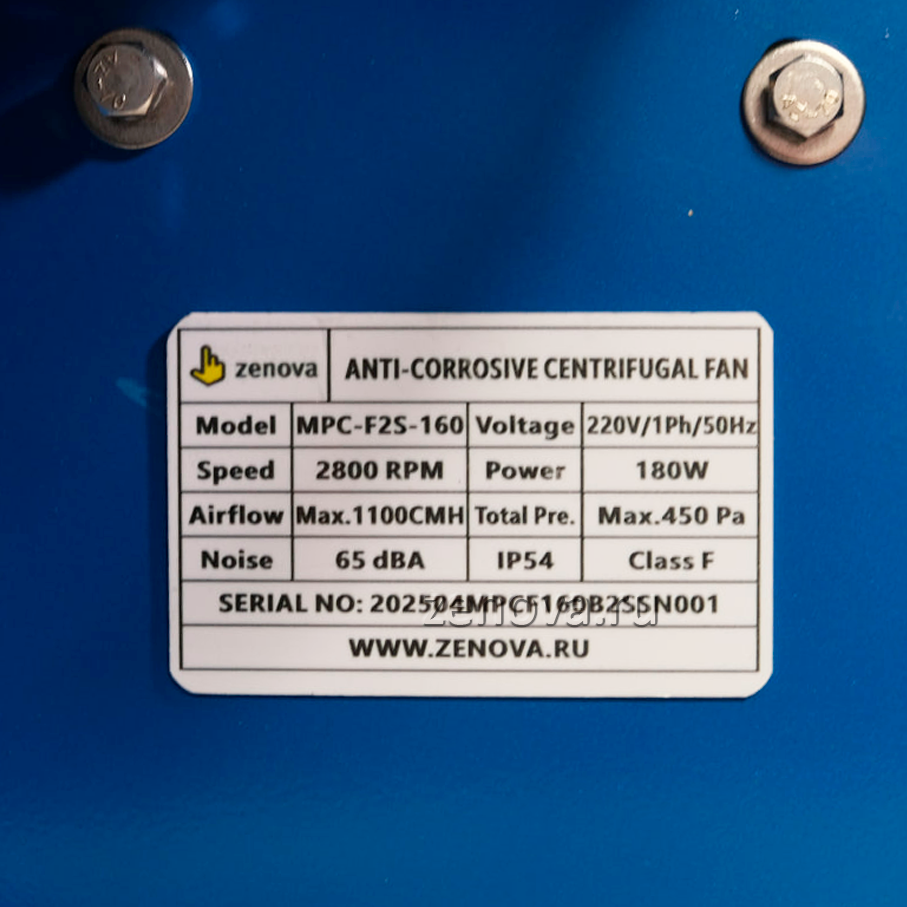

Объёмный расход воздуха (производительность) до 1100 м3/ч, нагнетаемое давление 450 Па (максимальные и номинальные значения производительности и давления измерены с точностью +/- 15%).
Присоединительные отверстия круглые, диаметром 160 мм.

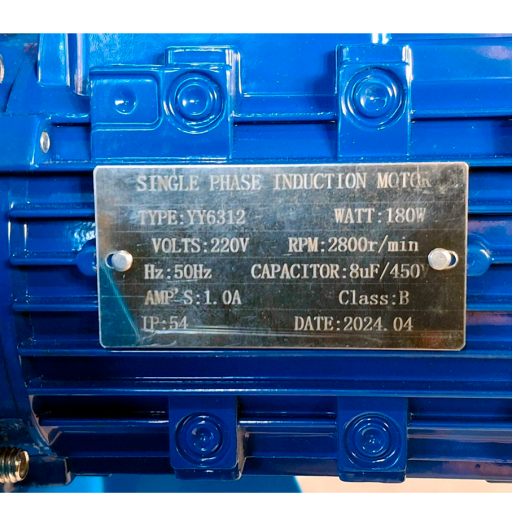

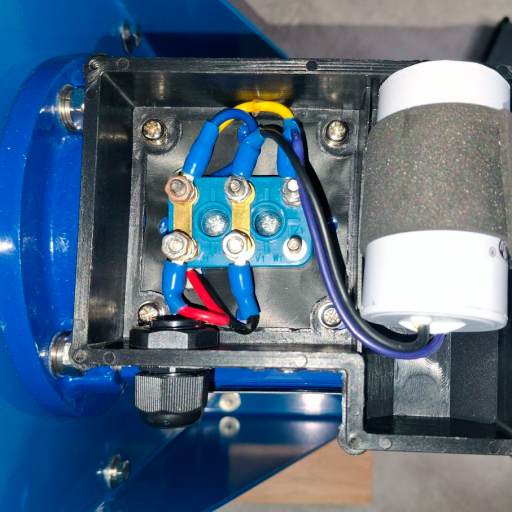

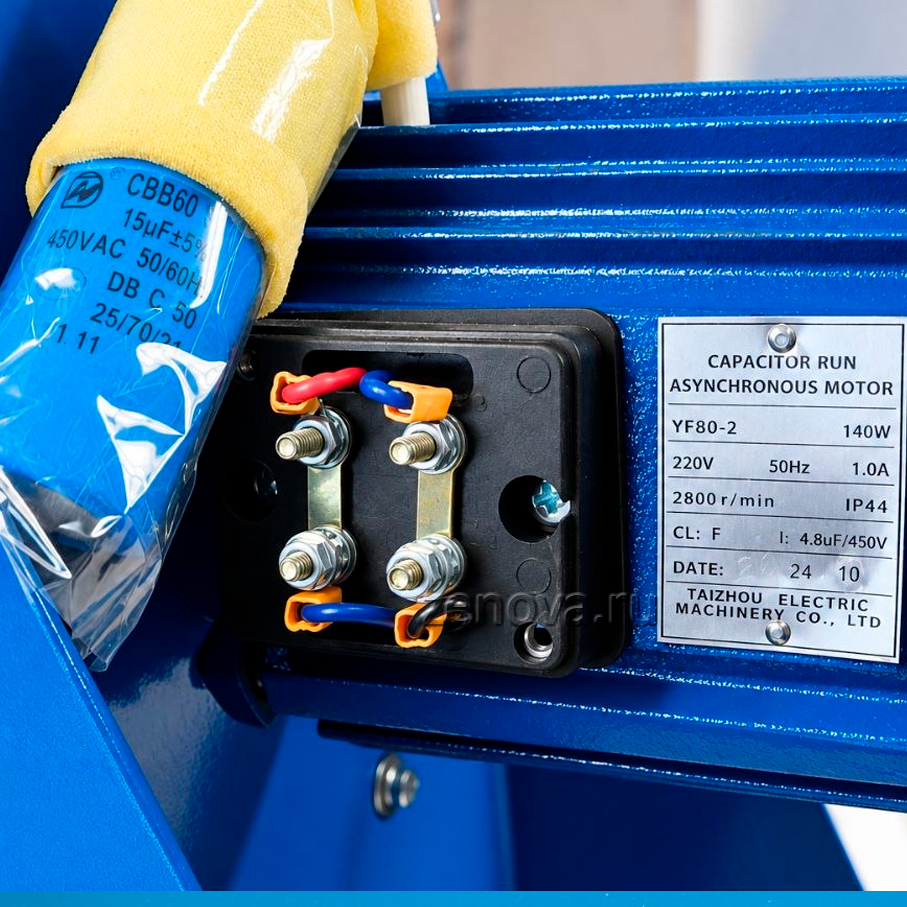

Вентилятор оборудован асинхронным однофазным двигателем 220 В, 0,18 кВт, 2P, 2850 об/мин.
Управление скоростью выполняется с помощью преобразователя частоты.
Звуковое давление 65 дБ.
Конструкция
Конструкция вентиляторов включает в себя спиральный корпус (улитка), рабочее колесо, электродвигатель, кронштейн со стендом. Все элементы выполнены из химически стойких, не чувствительных к коррозии, материалов.

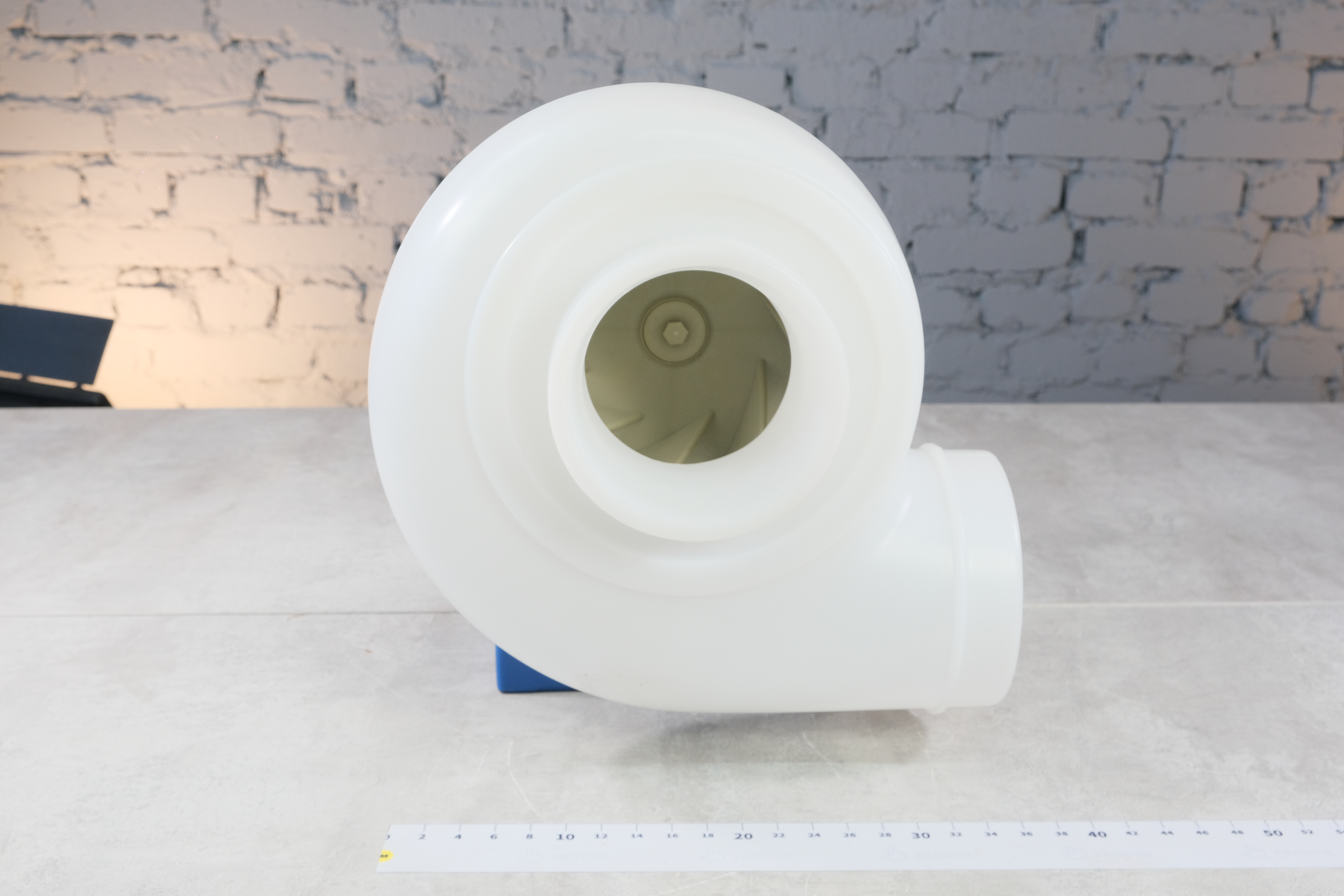

- Спиральный поворотный корпус изготовлен из полиэтилена (PE) белого цвета. Предусмотрено восемь стандартных положений корпуса с шагом 45°. Присоединительные отверстия круглые, размером 150, 200, 250, 300 мм.
- Одностворчатое рабочее колесо с загнутыми назад лопатками выполнено из полипропилена (PP), сбалансировано по стандарту G 2,5 по DIN ISO 1940.
- Двигатель находится за пределами воздушного потока. Скорость двигателя регулируются преобразователем частоты.
- Кронштейн и металлический стенд покрыты эпоксидной краской в цвет двигателя. Крепежные элементы из нержавеющей стали 304.
Конструкция позволяет отсоединять двигатель без отстыковки корпуса вентилятора от вытяжного канала.
Условия эксплуатации
- Температура перемещаемой среды до 60 °C
- Температура окружающей среды от -20 до 40 °C. Допустима эксплуатация на улице, но обязательно под навесом.
- Высота установки над уровнем моря не более 1000 м.

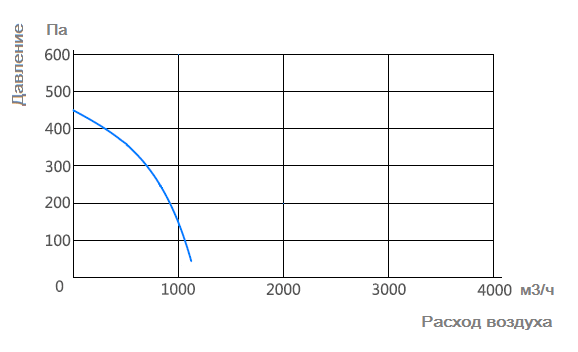

График характеристик Zenova Fans MPC-F2S-160
Габаритный чертеж модели MPC-F2S-160
Видео и 3D-фото

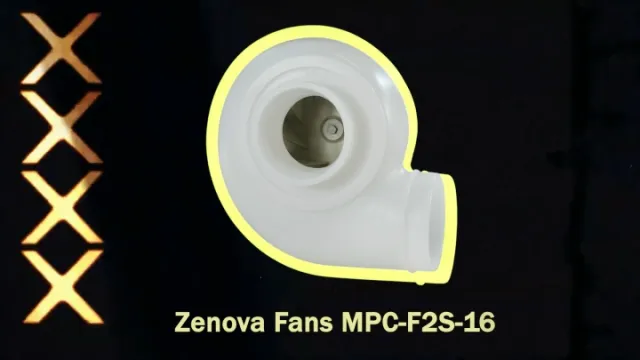

Химический вентилятор Zenova Fans MPC
