Мембранный пневматический насос Vetlan Pneumatic ADP-PD05R-BAS-FTT

Описание модели ADP-PD05R-BAS-FTT

Мембранный пневматический насос Vetlan Pneumatic ADP-PD05A-BAS-FTT перекачивает в режиме самовсасывания жидкости и вязкие среды разнообразной химической структуры, в том числе с твердыми фракциями до 2,4 мм. Для работы насоса необходима подача сжатого воздуха с давлением до 6,9 бар.

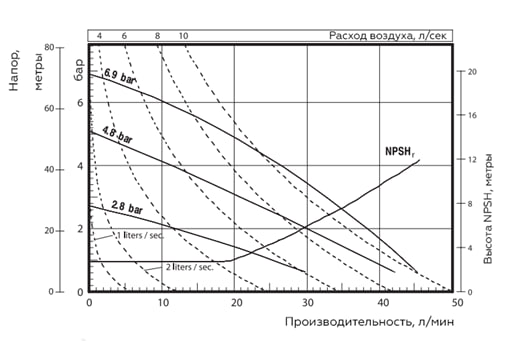

Производительность модели − от 1 до 45,4 л/мин (от 0,06 до 2,72 м³/ч).

Напор − до 69 м (это максимально достижимое давление на выходе насоса, фактически зависит от сопротивления системы).

Производительность (расход) изменяется в зависимости от давления подаваемого сжатого воздуха.

Высота самовсасывания при пустой входной линии − до 2,2 м.

Присоединительный размер всасывающей и нагнетательной линии 1/2" BSP, воздушной − 1/4" BSP.

Материалы конструкции

• Корпус из алюминия
• Мембраны со стороны жидкости из PTFE (проточная часть), со стороны воздуха из сантопрена (не влияет на химическую совместимость с перекачиваемой жидкостью)
• Шарики из PTFE
• Седла из алюминия

Основные особенности и преимущества Vetlan Pneumatic

1. Насосы ADP конструктивно не отличаются от американских насосов ARO
2. Модели ADP неприхотливы в работе и стоят недорого. У них один из самых надежных пневмоприводов среди всех мембранных насосов. Они легко запускаются даже при относительно низком давлении (не как японские Yamada, но лучше многих китайских и европейских аналогов)
3. У насосов Vetlan Pneumatic высокое качество обработки деталей. Дефекты встречаются редко.
4. Насосы справляются с большинством сложных жидкостей: вязких, клейких, загрязненных, агрессивных. Насосы из металла могут перекачивать взрывоопасные жидкости.
5. У этих насосов хорошее качество материалов. Например,если заявлена нержавейка AISI 304 в корпусе, то это так и есть. Проверили сами.

Условия эксплуатации

• Перекачиваемая жидкость должна быть совместима с материалами насоса. Например, для перекачивания кислот следует предпочесть насосы из полипропилена, а для растворителей лучше подойдет нержавеющая сталь
• Максимальный размер твердых частиц зависит от модели. Обычно это 2-3 мм для небольших насосов и 9-10 мм для самых больших моделей
• Давление сжатого воздуха на входе в насос не должно превышать 6,9 бар для маленьких моделей и 8,6 бар для больших моделей
• Мембранные насосы не любят работать при температурах ниже 0. Их пневмопривод норовит замерзнуть. Лучше для этого приспособлены модели ADP из металла с мембранами из Сантопрена
• При перекачивании горячих жидкостей (до +107°C) лучше использовать насосы из металла чем из пластика
• Насос может запускаться при незаполненной всасывающей линии. Благодаря отличному самовсосу он может самостоятельно заполнить всасывающую линию
• Насос может работать в режиме сухого хода
• Мембранные насосы не очень любят работать при положительном подпоре на всасывании. В этом режиме срок службы мембран снижается. В любом случае давление жидкости на входе в насос не должно превышать 1 бар
• Если длина шланга больше метра, то для подачи воздуха нужно использовать достаточно широкий шланг: на один-два калибра больше, чем диаметр подключения насоса. Например, для насосов с воздушным подключением 1/4 дюйма (6 мм) рекомендуется использовать шланг с внутренним диаметром не менее 16 мм
• Насос может работать в погруженном положении, если материалы конструкции совместимы с перекачиваемой жидкостью. Отработанный воздух при этом необходимо отводить из воды по отдельному шлангу

Работа во взрывоопасной атмосфере

• Мембранные насосы Vetlan Pneumatic не имеют электродвигателя и потому гораздо безопаснее при работе во взрывоопасной среде
• Если насос работает во взрывоопасной среде, используйте модели из алюминия или нержавеющей стали − во избежание накопления статического электричества на корпусе. При этом насосы обязательно должны быть заземлены
• У металлических насосов есть европейский сертификат по взрывозащите Ex II G c T5. У насосов из пластика такого сертификата нет
• Официального российского сертификата по взрывозащите у этих насосов нет

Области применения

• Химическая и нефтехимическая промышленности
• Лакокрасочная промышленность
• Керамическая и добывающая промышленность
• Стекольное и стекловолоконное производство
• Пищевая промышленность и фармацевтика
