Мембранный пневматический насос Jofee MK06PP-PP/ST/PP/PP

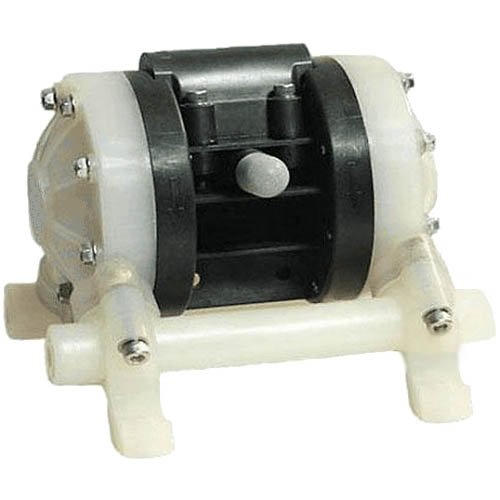

Внешний вид модели Jofee MK06PP-PP/ST/PP/PP
Мембранный пневматический насос Jofee MK06PP-PP/ST/PP/PP
i
Страна производства:
Китай
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
70
Рабочая точка
0.9 м³/час при 34 м.в.ст.
Материал проточной части
Полипропилен
Материал мембран
Сантопрен
Самовсос "по суху" (м)
2.1
Диаметр твердых включений (мм)
1.6
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
6
ДхШхВ (см)
16х17х15
Вес (кг)
1.5

Условия доставки

Доставка в ваш город в настоящее время не выполняется.

Если у вас есть партнер в России, вы можете приобрести товар через него.

1

Официальная гарантия

Похожие модели

Мембранный пневматический насоc Yamada NDP-5FPT
Мембранный пневматический насоc Yamada NDP-5FPT
На складе 1 шт.
i
Страна производства:Япония
Макс. расход (м³/час)
0.66
Макс. давление (м.в.ст.)
70
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
6
26 931 ₽
Мембранный пневматический насос Seko AF0018P
Мембранный пневматический насос Seko AF0018P
На складе более 3 шт.
i
Страна производства:Италия
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
79
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
10
16 756 ₽

Мембранный пневматический насос Jofee MK06PP-PP/ST/PP/PP – характеристики

Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
70
Рабочая точка
0.9 м³/час при 34 м.в.ст.
Материал проточной части
Полипропилен
Материал мембран
Сантопрен
Самовсос "по суху" (м)
2.1
Диаметр твердых включений (мм)
1.6
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
6
ДхШхВ (см)
16х17х15
Вес (кг)
1.5
Диафрагменный пневматический насос JOFEE MK06PP-PP перекачивает различные агрессивные, нейтральные, вязкие среды с твердыми частицами до 1,6 мм, приводится в действие сжатым воздухом давлением от 1 до 7 бар. Материалы конструкции должны соответствовать химическому составу и температуре обрабатываемой жидкости. Максимальная рабочая температура жидкости 66 °C.

Возможные маркировки, в них зашифрованы материалы исполнения данной модели:
MK06PP-PP/ST/PP/PP - корпус и центральная часть из полипропилена (PP), диафрагмы из сантопрена (ST), клапана и седла из полипропилена;
MK06PP-PP/HY/PP/PP - корпус и центральная часть из полипропилена (PP), диафрагмы из хайтрела (HY), клапана и седла из полипропилена;
MK06PP-PP/TF/PP/PP - корпус и центральная часть из полипропилена (PP), диафрагмы из тефлона (TF), клапана и седла из полипропилена;
MK06PP-PP/VT/PP/PP - корпус и центральная часть из полипропилена (PP), диафрагмы из витона (VT), клапана и седла из полипропилена.
Вес MK06PP-PP 1,5 кг.

Производительность насоса имеет диапазон от 1 до 27 л/мин (от 0,06 до 1,62 м3/час) с предельным расходом воздуха 0,15 м3/мин (150 л/мин), а максимальный напор достигает 70 метров при нулевой подаче. Высота самовсасывания по сухой линии до 2,1 м, в залитой линии до 6,4 м. Всасывающий и напорный патрубки 1/4 и 3/8" (BSPT). Штуцер подвода воздуха - 1/4" (BSPT).

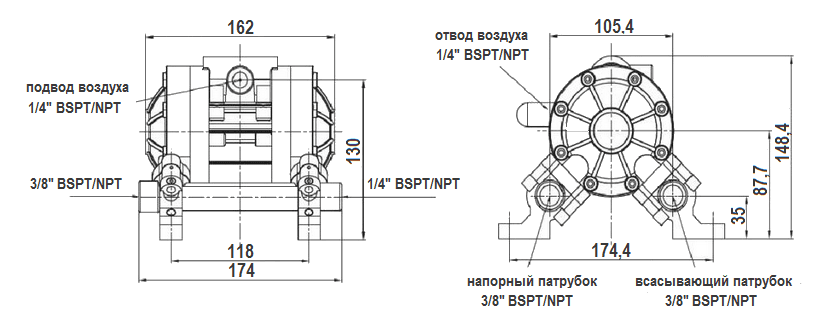

Габаритный чертеж насоса Jofee MK06PP-PP/ST/PP/PP

Габаритный чертеж насоса Jofee MK06PP-PP/ST/PP/PP

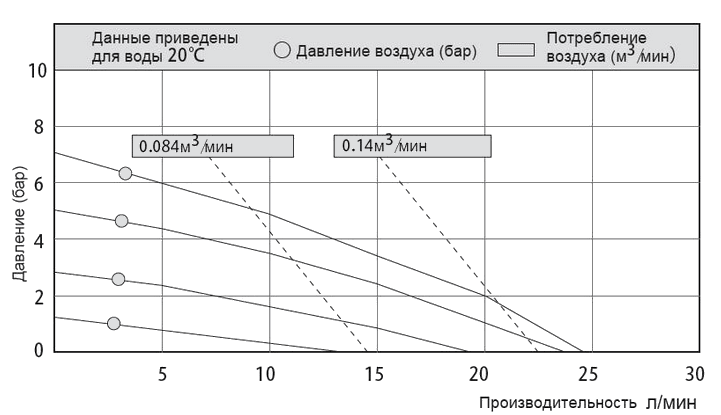

График рабочих характеристик Jofee MK06PP-PP/ST/PP/PP

График рабочих характеристик Jofee MK06PP-PP/ST/PP/PP
На графике показано как производительность насоса зависит от величины давления воздуха, выдаваемого компрессором - чем это давление выше, тем выше линия производительности. Величина производительности регулируется расходом воздуха. Например, при давлении 7 бар подача в 15 л/мин (0,9 м3/час) достигается потреблением воздуха 0,112 м3/мин (112 л/мин). Далее на этой странице представлен еще один цифровой график производительности насоса при давлении 7 бар.

Другие товары из серии «Мембранные насосы Jofee Morak»

Мембранный пневматический насос Jofee MK06PP-PP/TF/PP/PP
Мембранный пневматический насос Jofee MK06PP-PP/TF/PP/PP
i
Страна производства:Китай
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
70
Рабочая точка
0.9 м³/час при 32 м.в.ст.
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
6
23 486 ₽
Мембранный пневматический насос Jofee MK06PP-KV/TF/KV/KV
Мембранный пневматический насос Jofee MK06PP-KV/TF/KV/KV
i
Страна производства:Китай
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
70
Рабочая точка
0.9 м³/час при 34 м.в.ст.
Материал проточной части
PVDF
Материал мембран
PTFE
Входной патрубок (мм)
6
47 580 ₽
Мембранный пневматический насос Jofee MK15PP-PP/ST/ST/PP
Мембранный пневматический насос Jofee MK15PP-PP/ST/ST/PP
i
Страна производства:Китай
Макс. расход (м³/час)
3
Макс. давление (м.в.ст.)
70
Рабочая точка
1.8 м³/час при 44 м.в.ст.
Материал проточной части
Полипропилен
Материал мембран
Сантопрен
Входной патрубок (мм)
15
32 758 ₽
Мембранный пневматический насос Jofee MK15PP-PP/TF/TF/PP
Мембранный пневматический насос Jofee MK15PP-PP/TF/TF/PP
i
Страна производства:Китай
Макс. расход (м³/час)
3
Макс. давление (м.в.ст.)
70
Рабочая точка
2.4 м³/час при 29 м.в.ст.
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
15
38 037 ₽
Мембранный пневматический насос Jofee MK15PP-KV/TF/TF/KV
Мембранный пневматический насос Jofee MK15PP-KV/TF/TF/KV
i
Страна производства:Китай
Макс. расход (м³/час)
3
Макс. давление (м.в.ст.)
70
Рабочая точка
1.8 м³/час при 44 м.в.ст.
Материал проточной части
PVDF
Материал мембран
PTFE
Входной патрубок (мм)
15
70 930 ₽
Мембранный пневматический насос Jofee MK15PP-AL/ST/TF/SS
Мембранный пневматический насос Jofee MK15PP-AL/ST/TF/SS
i
Страна производства:Китай
Макс. расход (м³/час)
3
Макс. давление (м.в.ст.)
70
Рабочая точка
1.8 м³/час при 44 м.в.ст.
Материал проточной части
Алюминий
Материал мембран
Сантопрен
Входной патрубок (мм)
15
33 570 ₽
Мембранный пневматический насос Jofee MK15PP-AL/HY/TF/SS
Мембранный пневматический насос Jofee MK15PP-AL/HY/TF/SS
i
Страна производства:Китай
Макс. расход (м³/час)
3
Макс. давление (м.в.ст.)
70
Рабочая точка
2.4 м³/час при 29 м.в.ст.
Материал проточной части
Алюминий
Материал мембран
Хайтрел
Входной патрубок (мм)
15
33 570 ₽
Мембранный пневматический насос Jofee MK15PP-AL/TF/TF/SS
Мембранный пневматический насос Jofee MK15PP-AL/TF/TF/SS
i
Страна производства:Китай
Макс. расход (м³/час)
3
Макс. давление (м.в.ст.)
70
Рабочая точка
2.4 м³/час при 29 м.в.ст.
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
15
47 310 ₽
Мембранный пневматический насос Jofee MK25PP-PP/ST/ST/PP
Мембранный пневматический насос Jofee MK25PP-PP/ST/ST/PP
i
Страна производства:Китай
Макс. расход (м³/час)
8.4
Макс. давление (м.в.ст.)
84
Рабочая точка
4.2 м³/час при 47 м.в.ст.
Материал проточной части
Полипропилен
Материал мембран
Сантопрен
Входной патрубок (мм)
25
56 108 ₽

Мембранные насосы Jofee Morak - справочная информация

Мембранные пневматические насосы JOFEE MORAK (Китай) относятся к насосам бюджетного класса. Они перекачивают высоковязкие материалы, кислоты, щелочи, масла, краски в режиме самовсоса. Насосы Morak для работы используют энергию сжатого воздуха. Рабочее давление воздуха от 1 до 8,4 - 8,6 бар, напор жидкости до 84-86 метров. Данные показатели давления сохраняются вне зависимости от материала корпуса, пластик это или металл. Сертифицированы по ATEX для применения во взрывоопасных средах. Серия включает в себя 6 типоразмеров моделей МК6/10-15-25-40-50-80. С целью обеспечения герметичности насосы имеют болтовую конструкцию соединений элементов корпуса и оснащены несмазываемым воздушным клапаном модульного типа, уменьшающим потребление воздуха и работающим без мертвых точек.

Эксплуатационные характеристики JOFEE MORAK

- максимальная производительность от 1,62 до 63,6 м3/час (от 27 до 1060 л/мин). Производительность у металлических и пластиковых моделей одного типоразмера одинакова и регулируется с помощью расхода воздуха от пневмолинии
- высота самовсасывания от 6,4 до 8 метров, всухую – от 2,1 до 5 м
- максимальный расход воздуха от 30 м3/час (500 л/мин) до 348 м3/час (5800 л/мин)
- диаметр подключений (резьба или фланец) для напорной/всасывающей линий от 1/4" до 3", для компрессора от 1/4" до 3/4" на входе и от 1/4" до 1" на выходе.

Расшифровка артикула на примере MK25PP-PP/TF/TF/PP

MK – серия MORAK
25 – размер всасывающего/напорного подсоединений 1" (06 (1/4"), 10 (3/8"), 15 (1/2"), 20 (3/4"), 40 (1 1/2"), 50 (2"), 80 (3"))
PP – корпус пневмодвигателя из полипропилена (AL - алюминий)
PP – исполнение корпуса из полипропилена (SS - нерж.сталь 304, AL - алюминий, KV - PVDF)
TF – исполнение мембран (диафрагм) тефлон (ST - сантопрен, HY - хайтрел, VT - витон, BN - нитрил, EP - ЭПДМ)
TF – исполнение клапанов (шаров) тефлон (KV - кинар PVDF, ST - сантопрен, HY - хайтрел, PP - полипропилен, BN - нитрил, EP – ЭПДМ)
PP –исполнение седла сферического клапана полипропилен (TF - тефлон, SS - нержавеющая сталь 304, ST - сантопрен, HY - хайтрел, VT - витон, BN - нитрил, KV - кинар PVDF, EP - ЭПДМ).

Условия эксплуатации JOFEE MORAK

- В зависимости от размера и материалов изготовления, перекачивают жидкости широкого химического состава, в том числе с содержанием твердых включений до 9,4 мм.
- Допустимая температура рабочей среды находится в диапазоне от - 40 °C до + 136 °C и определяется материалом диафрагм и корпуса.
- Давление сжатого воздуха на входе не должно превышать 8,6 бара.
- При непрерывной работе насоса свыше 8 часов рекомендуется использовать лубрикатор.
- Насос может работать в погруженном положении, если конструкционные материалы совместимы с перекачиваемой жидкостью. Отработанный воздух необходимо отводить выше уровня перекачиваемой жидкости по трубе диаметром не менее дюйма.

Материалы элементов конструкции JOFEE

В производстве корпусов используются:
1. Полипропилен (РР) - для моделей всех типоразмеров
2. Кинар PVDF (KV) - для моделей всех типоразмеров
3. Алюминий (AL) - для моделей всех типоразмеров, кроме МК6/10 и МК15
4. Нержавеющая сталь AISI 304 (SS) - для моделей всех типоразмеров, начиная с МК25

Пневмодвигатель выполнен из следующих материалов:
1. Полипропилена (РР) - для моделей всех типоразмеров
2. Алюминия - для моделей всех типоразмеров, кроме МК6/10 и МК15.

Для изготовления мембран используются:
Тефлон (TF), сантопрен (ST), хайтрел (HY), витон (VT), нитрил (BN), ЭПДМ (EP).

Шары и седла клапанов выбираются с условием, чтобы они соответствовали материалам корпуса и мембраны.
Материалом служат тефлон (TF), сантопрен (ST), хайтрел (HY), полипропилен (РР), кинар (KV), нитрил (BN), ЭПДМ (EP).
Для седел к этому списку добавляется витон (VT).
