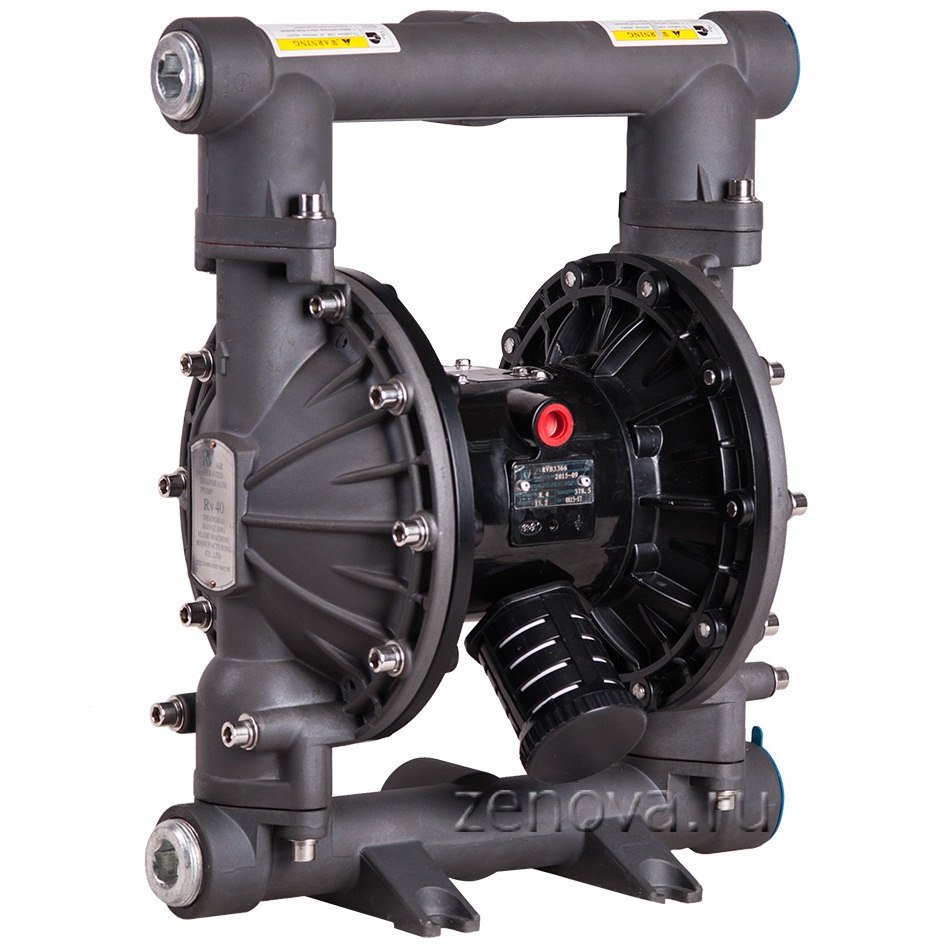

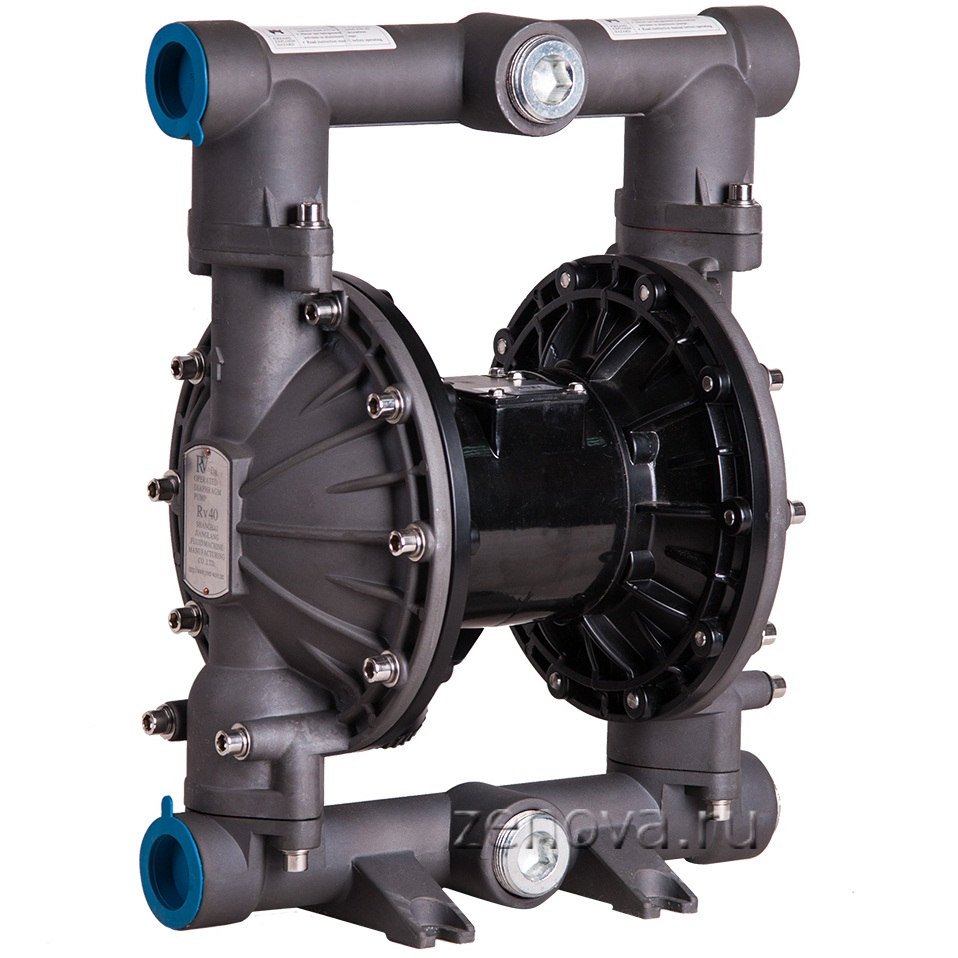

Мембранный пневматический насос River Wave RV40AL-HT

Рассмотрите возможные аналоги мембранного пневматического насоса River Wave RV40AL-HT

Текущий товар

Мембранный пневматический насос River Wave RV40AL-HT

Наличие

Цена

78 120 ₽

Страна производства

Китай

Макс. расход

Макс. давление

Материал проточной части

Алюминий

Материал мембран

Хайтрел

Макс. вязкость

15000

Самовсос (м)

Диаметр твердых включений (мм)

Воздушный патрубок (дюйм)

1/2

Входной патрубок (дюйм)

1 1/2

Выходной патрубок (дюйм)

1 1/2

ДхШхВ (см)

40х27х50

Вес (кг)

17.2

Товар недоступен для заказа

Аналог 1

Мембранный пневматический насос Zenova Pneumatic ADP-666170-3C9-C

На складе более 3 шт.

Цена:50 750 ₽

Страна производства:Китай

Макс. расход:20.4

Макс. давление:83

Материал проточной части :Алюминий

Материал мембран:Hytrel

Макс. вязкость:-

Самовсос (м):4

Диаметр твердых включений (мм):6.4

Воздушный патрубок (дюйм):1/2

Входной патрубок (дюйм):1 1/2

Выходной патрубок (дюйм):1 1/2

ДхШхВ (см):33x38x50

Вес (кг):23.4

Аналог 2

Мембранный пневматический насос Duotek AF0400AL

На складе 3 шт.

Цена:151 565 ₽

Страна производства:Италия

Макс. расход:22.8

Макс. давление:80

Материал проточной части :Алюминий

Материал мембран:PTFE

Макс. вязкость:40000

Самовсос (м):5

Диаметр твердых включений (мм):8

Воздушный патрубок (дюйм):1/2

Входной патрубок (дюйм):1 1/2

Выходной патрубок (дюйм):1 1/2

ДхШхВ (см):45х26х56

Вес (кг):23.6

Аналог 3

Мембранный пневматический насос Yamada NDP-40BAH-RC

Цена:139 854 ₽

Страна производства:Япония

Макс. расход:24

Макс. давление:70

Материал проточной части :Алюминий

Материал мембран:Хайтрел

Макс. вязкость:30000

Самовсос (м):5.5

Диаметр твердых включений (мм):7

Воздушный патрубок (дюйм):1/2

Входной патрубок (дюйм):-

Выходной патрубок (дюйм):-

ДхШхВ (см):41х29х71

Вес (кг):29

Аналог 4

Мембранный пневматический насос Zenova Pneumatic SDP-S15B1A-HAABS000

Цена:65 975 ₽

Страна производства:Китай

Макс. расход:24

Макс. давление:86

Материал проточной части :Алюминий

Материал мембран:Hytrel

Макс. вязкость:-

Самовсос (м):1.5

Диаметр твердых включений (мм):6

Воздушный патрубок (дюйм):3/4

Входной патрубок (дюйм):1 1/2

Выходной патрубок (дюйм):1 1/2

ДхШхВ (см):42x31x55

Вес (кг):24

Активный и пассивный демпферы пульсаций. Сравнительный тест.

Активный и пассивный демпферы пульсаций. Сравнительный тест.

Страна производстваf:

Китай

Инструкция (5.35 МБ)

Код товара

308173

Макс. расход

Макс. давление

Материал проточной части

Алюминий

Материал мембран

Хайтрел

Макс. вязкость

15000

Самовсос (м)

Диаметр твердых включений (мм)

Воздушный патрубок (дюйм)

1/2

Входной патрубок (дюйм) ?

1 1/2

Выходной патрубок (дюйм) ?

1 1/2

ДхШхВ (см)

40х27х50

Вес (кг)

17.2

78 120 ₽

744 $

Товар недоступен для заказа

Загружаем аксессуары…

Инструкция (5.35 МБ)

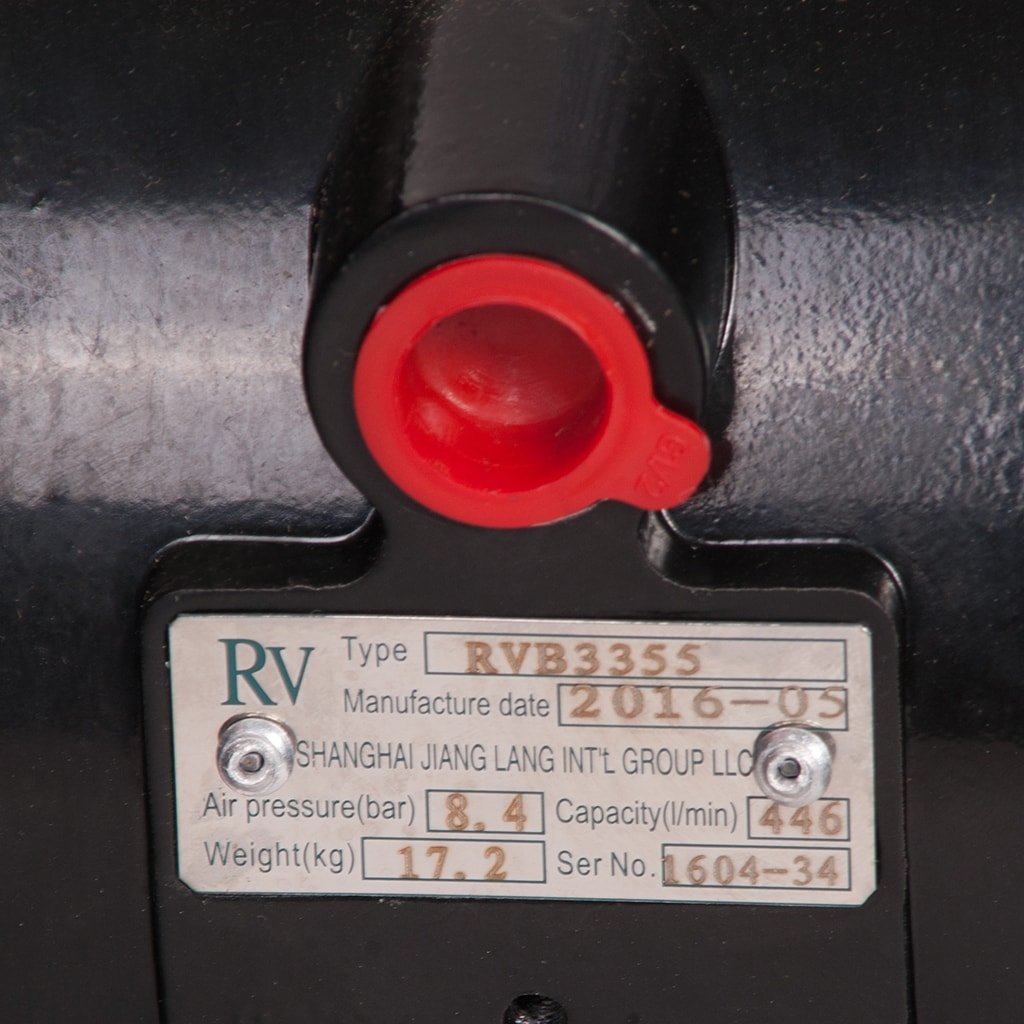

Мембранный пневматический насос RV40AL-HT (полная заводская маркировка RVB3355) выполнен из следующих материалов:

- корпус насоса из алюминия,

- мембраны из Хайтрела (Hytrel),

- дополнительные мембраны со стороны воздуха в этой модели не используются,

- седла из нержавеющей стали AISI 304,

- шарики из Хайтрела.

Насос перекачивает воду, вязкие и абразивные жидкости, масла и нефтепродукты. Допустимо содержание взвешенных твердых частиц до 5 мм. Давление воздуха на входе в насос должно быть от 0,8 до 8,4 бар.

Температура перекачиваемой жидкости определятся материалом мембран и должна быть от -29 до +66 °C.

Производительность RV40AL-HT находится в диапазоне от 0,06 до 27,3 кубометра в час (от 1 до 454 литров в минуту), наибольший напор равен 84 метрам (8,4 бар). Высота самовсасывания до 5 метров. Всасывающий и напорный патрубки 1 1/2 ". Вес насоса 17,2 кг.

Пневматический двигатель насоса имеет сравнительно немного подвижных частей и прост в обслуживании, так как все части могут быть заменены без необходимости вскрытия полости жидкости. Алюминиевые детали подвергают анодной обработке окисления и имеют эпоксидное покрытие для защиты от коррозии, вызванной загрязненным воздухом.

Трехходовой реверсивный воздушный клапан работает без залипаний, отличается высокой механической прочностью и не требует смазки. Центральный шток из нержавеющей стали имеет интегративную структуру, обеспечивающую концентричное и свободное движение.

Конструкция пневмодвигателя позволяет перекачивать жидкость с пониженным потреблением воздуха. Более низкое энергопотребление косвенно подтверждается сравнительно низкими пульсациями в напорной линии, и тем фактом, что насос начинает работать уже при низком давлении (0,3-0,8 бара).

Рисунок 1. Детали конструкции пневмодвигателя River Wave

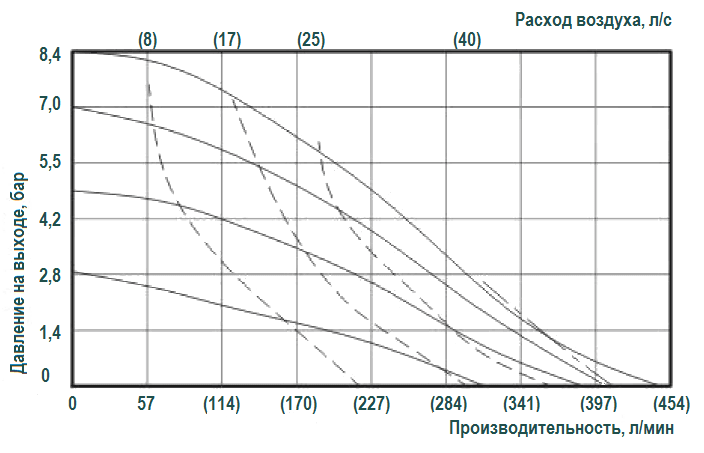

График эксплуатационных характеристик модели RV40AL-HT

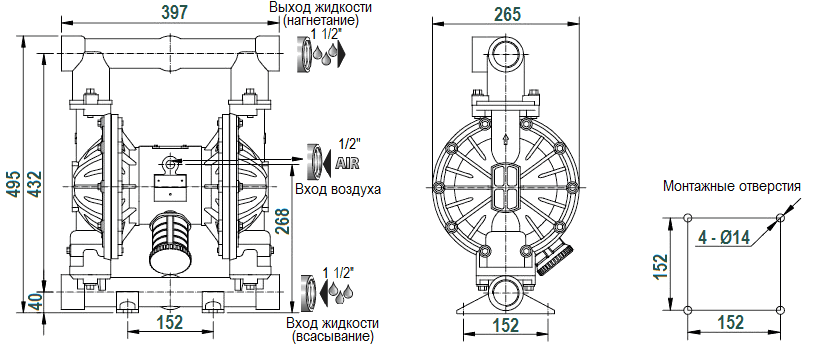

Габаритный чертеж насоса River Wave RV40AL-HT

Насос.
Шумоглушитель.
Паспорт-инструкция.

Активный и пассивный демпферы пульсаций. Сравнительный тест.

Загружаем другие товары из серии…

Условный диаметр (дюйм)	Условный диаметр (мм)	Реальный диаметр внутренней резьбы (мм)	Реальный диаметр наружной резьбы (мм)
1/8	5	8,5-8,9	9,3-9,7
1/4	8	11,4-11,9	12,9-13,1
3/8	10	14,9-15,4	16,3-16,6
1/2	15	18,6-19	20,5-20,9
3/4	20	24,1-24,5	26,1-26,4
1	25	30,3-30,8	33-33,2
1 1/4	32	39-39,5	41,5-41,9
1 1/2	40	44,8-45,3	47,4-47,8
2	50	56,2-56,6	59,2-59,6
2 1/2	65	73,8	76
3	80	86,8	89
4	100	110	113
5	125	130,8	133
6	150	156,8	159

Условный диаметр (дюйм)	Условный диаметр (мм)	Реальный внутренний диаметр резьбы (мм)	Реальный наружный диаметр резьбы (мм)
1/8	5	8,5-8,9	9,3-9,7
1/4	8	11,4-11,9	12,9-13,1
3/8	10	14,9-15,4	16,3-16,6
1/2	15	18,6-19	20,5-20,9
3/4	20	24,1-24,5	26,1-26,4
1	25	30,3-30,8	33-33,2
1 1/4	32	39-39,5	41,5-41,9
1 1/2	40	44,8-45,3	47,4-47,8
2	50	56,2-56,6	59,2-59,6
2 1/2	65	73,8	76
3	80	86,8	89
4	100	110	113
5	125	130,8	133
6	150	156,8	159
