Мембранные насосы River Wave RV

Мембранные пневматические насосы River Wave RV (Китай) относятся к насосам бюджетного класса. Они перекачивают химические активные, высоковязкие, абразивные жидкости в режиме самовсоса. Несмотря на относительно невысокую цену насосы RV имеют весьма "породистую" конструкцию, которая берет начало от американских насосов Graco Husky. При производстве мембран для насосов китайцы используют дорогие полимеры американского производства, благодаря чему насосы выдерживают повышенное давление до 8,4 бар (вместо 7 бар для большинства насосов европейского производства). Уникальный воздушный клапан позволяет насосам RV работать даже в условиях низкого давления в компрессорной линии (от 0,3 бар, гарантированно от 0,8 бар).



Как и другие AODD насосы они взрывобезопасны, работают от энергии сжатого воздуха подаваемого компрессором. Серия представлена как переносными моделями с малыми габаритными размерами и весом, так и моделями крупных типоразмеров. Характеризуются разнообразием расположения портов и материалов исполнения. Промышленные площади завода по производству River Wave находится в г. Шанхай (Китай). Соответствуют требованиям ISO 9000 - серии международных стандартов.



Модельный ряд включает в себя 8 типоразмеров в пластиковом и металлическом исполнении:

RV06-10-15-20-25-40-50-80

Пневматический двигатель насоса имеет сравнительно немного подвижных частей и прост в обслуживании, так как все части могут быть заменены без необходимости вскрытия полости жидкости. Алюминиевые детали подвергают анодной обработке окисления и имеют эпоксидное покрытие для защиты от коррозии, вызванной загрязненным воздухом.



Трехходовой реверсивный воздушный клапан работает без залипаний, отличается высокой механической прочностью и не требует смазки. Центральный шток из нержавеющей стали имеет интегративную структуру, обеспечивающую концентричное и свободное движение.



Конструкция пневмодвигателя позволяет перекачивать жидкость с пониженным потреблением воздуха. Более низкое энергопотребление косвенно подтверждается сравнительно низкими пульсациями в напорной линии, и тем фактом, что насос начинает работать уже при низком давлении (0,3-0,8 бара).



Характеристики насоса, в зависимости от модели, имеют показатели:

В качестве примера возьмем RV72A11-F

RV – серия RV

P – центральная часть корпуса (P – полипропилен, S – нержавеющая сталь, A – алюминий)

7 – типоразмер насоса (1 = 6 мм (1/4"), 3 = 10 мм (3/8"), 5 = 15мм (1/2"), 5 = 20 мм (3/4"), 6 = 20 мм (20"), 7 = 25 мм (1"), В = 40 мм (1 1/2"), F = 50 мм (2"), К = 80 мм (3"))

2 – материал корпуса (2 – полипропилен, 3 – алюминий, 4 – нержавеющая сталь 304, 5 – ПВДФ, 6 – чугун, L – нержавеющая сталь 316)

А – материал седла клапана (А – ПВДФ, 3 –SS304, 9 – полипропилен)

1 – материал шариков клапана (1 – тефлон, 5 – хайтрел, 6 – сантопрен)

1 – материал мембран (1 – тефлон/сантопрен, 5 – хайтрел, 6 – сантопрен)

F – тип соединения, маркировка только у пластиковых моделей (F – фланцевое, T – резьбовое).

1. Допустимая температура перекачиваемой среды зависит от материалов изготовления корпуса и мембран (диафрагм). У пластиковых моделей допустимый температурный диапазон определяется материалом корпуса и составляет:

- для полипропилена от +4 до 65 °C;

- для PVDF от -12 до +94 °C

Для насосов с корпусом из алюминия или нержавеющей стали допустимая температура определяется материалом диафрагм:

- от +4 до +82 °C для тефлона (тефлон выдерживает до +104 °C, но из-за сантопреновой подложки температура уменьшается);

- от – 40 до +82 °C для сантопрена;

- от – 29 до 66 °C для хайтрела.

2. Максимальный размер твердых частиц 9,4 мм, в зависимости от модели.

3. При необходимости выровнять поток в напорной линии, рекомендуется установить демпфер гашения колебаний, который обеспечит равномерность подачи.

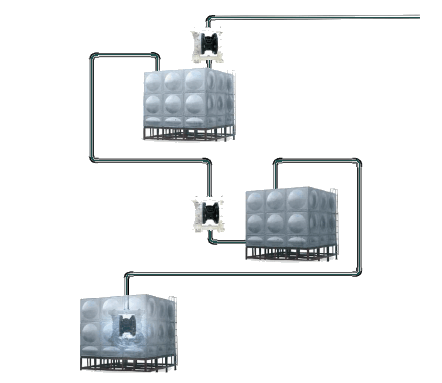

4. Насосы устанавливаются как выше, так и ниже уровня перекачиваемой среды, а при совместимости материала корпуса с данной средой - в режиме полного погружения. В последнем случае обязательным условием является, чтобы глушитель был установлен выше уровня жидкости.





Для обеспечения качественной эксплуатации производитель выпускает основные аксессуары и оснастку: глушители, гасители пульсаций, лубрикаторы, предохранительный клапан давления с воздушным фильтром, воздушный клапан сброса давления и различные соленоидные клапаны. В случае выхода из строя элементов проточной части она заменяется целиком. Для этих целей служит ремкомплект, в состав, которого входит все необходимое: мембраны, шарики, седла и уплотнения.

Исполнение корпуса насоса подбираются с учетом совместимости с перекачиваемой средой:

Полипропилен (PP) – хорошая химостойкость (доступно для всех моделей)

Фторопласт поливинилденфторид (PVDF) – применим для особо агрессивных сред (RV10-15-25-40-50-80)

Алюминий (aluminum) – с ним хорошо совместимы масляные, вязкие, легковоспламеняющиеся среды (RV10-15-25-40-50-80)

Нержавеющая сталь (SS304) – совместима с химически активными жидкостями, подходит для перекачивания пищевых сред (RV10-15-20-25-40-50-80)

Нержавеющая сталь (SS316) - устойчива к коррозии, совместима с абразивными и легковоспламеняющимися средами (RV10-15-20-25-40-50-80)

Чугун (Ductile Iron) – используется для работы с высокоабразивными, неагрессивными средами, шламами (RV40-50-80).



Мембраны изготовлены из термоэластомеров:

Тефлон – Teflon, PTFE

Хайтрел – Hytrel

Сантопрен – Santoprene.



Корпус пневмодвигателя выполнен из пластика, алюминиевого сплава или нержавеющей стали. Материалы для клапанов рабочих камер подбираются в соответствии с материалом корпуса насоса и мембран.

Шары клапанов из PTFE, Hytrel, Santorpene..

Седла клапанов из РР, SS304, SS316, PVDF.



Материалы уплотнения для проточной части (O-rings) зависят от материала корпуса:

- для насосов из нержавеющей стали - используются PTFE уплотнения

- для насосов из PVDF используются FCP (PTFE, покрытый FPM (Витоном)

- для насосов из полипропилена и алюминия используются RVF уплотнения. Они имеют такую химическую стойкость сопоставимую с полипропиленом. Могут работать с разбавленными кислотами и щелочами, а также с растворителями и нефтепродуктами.

Каждый комплект включает в себя 2 мембраны



RV10-TF - 72 $ за 2 штуки

RV15-TF - 80 $ за 2 штуки

RV15-ST - 36 $ за 2 штуки

RV15-HY - 40 $ за 2 штуки

RV25-TF - 128 $ за 2 штуки

RV25-ST - 49 $ за 2 штуки

RV25-HY - 52 $ за 2 штуки

RV40-ST - 72 $ за 2 штуки

RV40-HY - 78 $ за 2 штуки

RV50-TF - 352 $ за 2 штуки

RV50-ST - 98 $ за 2 штуки

RV50-HY - 102 $ за 2 штуки

RV80-HY - 248 $ за 2 штуки

Ремкомплект включает в себя запасные мембраны, шарики, седла и уплотнения. Цены указаны в долларах США.



RV06P/TF - 84 $

RV06V/TF - 84 $

RV10P/TF - 94 $

RV10V/TF - 140 $

RV10AL/TF - 110 $

RV10SS/TF - 110 $

RV15P/ST - 88 $

RV15P/TF - 134 $

RV15V/TF - 171 $

RV20AL/ST - 112 $

RV20AL/HT - 112 $

RV20AL/TF - 160 $

RV25P/ST - 152 $

RV25P/TF - 285 $

RV25V/TF - 311 $

RV25AL/ST - 173 $

RV25AL/HT - 173 $

RV25AL/TF - 311 $

RV25SS/TF - 311 $

RV40P/ST - 209 $

RV40P/TF - 427 $

RV40V/TF - 602 $

RV40AL/ST - 257 $

RV40AL/HT - 268 $

RV40AL/TF - 502 $

RV40SS/TF - 502 $

RV50P/ST - 337 $

RV50P/TF - 692 $

RV50V/TF - 1003 $

RV50AL/ST - 401 $

RV50AL/HT - 401 $

RV50AL/TF - 772 $

RV50SS/TF - 772 $

RV80P/ST - 785 $

RV80P/TF - 1498 $

RV80V/TF - 1498 $

RV80AL/ST - 794 $

RV80AL/HT - 794 $

RV80AL/TF - 1525 $

RV80SS/TF - 1525 $

В таблице ниже указан материал самого воздушного привода (не насоса).

RV 10 пластик -	61 $
RV 15/20 пластик -	68 $
RV 25/40/50 пластик -	153 $
RV 25/40/50 алюминий -	119 $
RV 80 алюминий -	255 $





2016 год (апрель). Стенки алюминиевых насосов RV стали чуть толще - производитель решил повысить прочность насосов. RV 20AL теперь весит 4,6 кг (раньше 4,4 кг), RV25AL весит 8,7 кг (раньше 8,2 кг), RV 40AL весит 17,2 кг (раньше 15,2 кг), RV 50AL весит 24,9 кг (раньше 23 кг).



2016 год (март). Существенно переработана модель RV40. Теперь такой насос имеет максимальный расход 27,3 м3/час (454 л/мин), в то время как старая модель RV40 обеспечивала расход до 22,3 м3/час (378 л/мин). Прирост производительности у обновленной модели составил 20%.

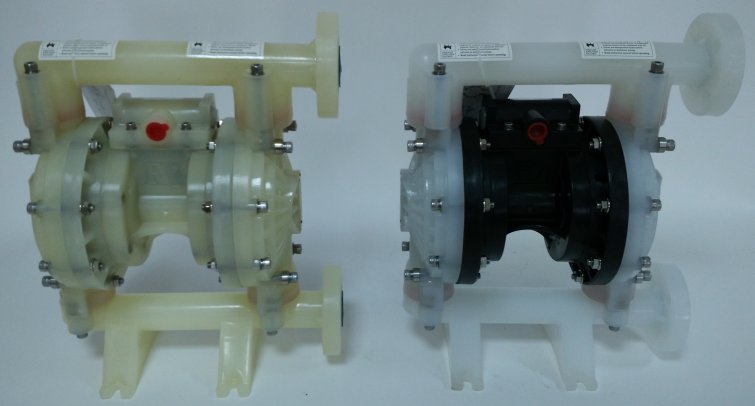

2016 год (январь). Полипропиленовые насосы теперь изготавливаются из армированного полипропилена корейского происхождения. Новые насосы имеют белый цвет (раньше использовался полипропилен китайского производства с желтоватым оттенком). Новый пластик имеют увеличенную механическую прочность. Производитель обещает существенное увеличение срока службы корпусов, особенно при работе на высоких давлениях 6-8 бар.



2015 год (август) - на всех пластиковых насосах RV заменены седла клапанов. Новые седла полностью исправили проблемы с самовсосом, которые проявлялись у отдельных моделей.



2015 год (март) - пластиковые насосы RV 25, RV 40, RV 50 теперь выпускаются с пластиковой центральной частью (раньше центральная часть была алюминиевой).



2014 год - алюминиевые насосы RV 10, RV 20, RV 25, RV40, RV 50 начали выпускаться с новой окраской. Внешний вид таких насосов стал более эстетичным.



Изменения за 2007 - 2013 годы неизвестны.

2006 год - начало выпуска насосов RV.
