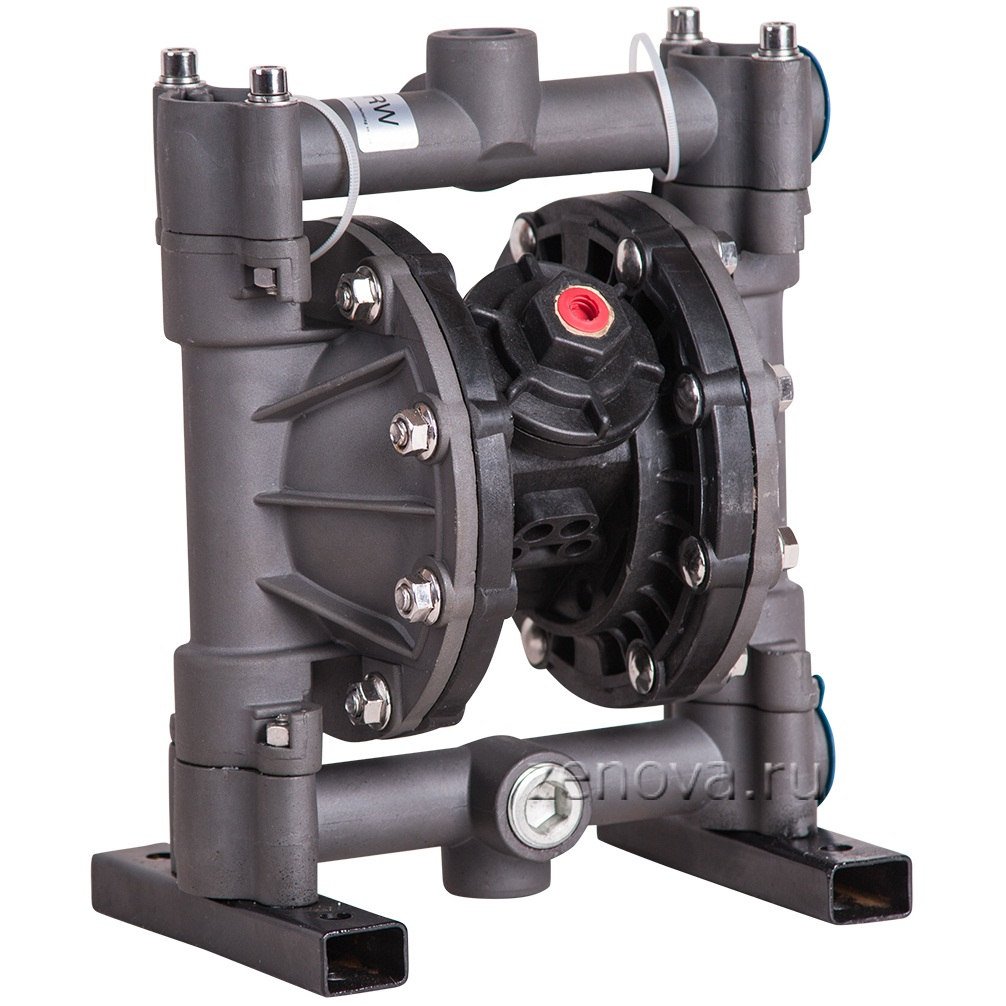

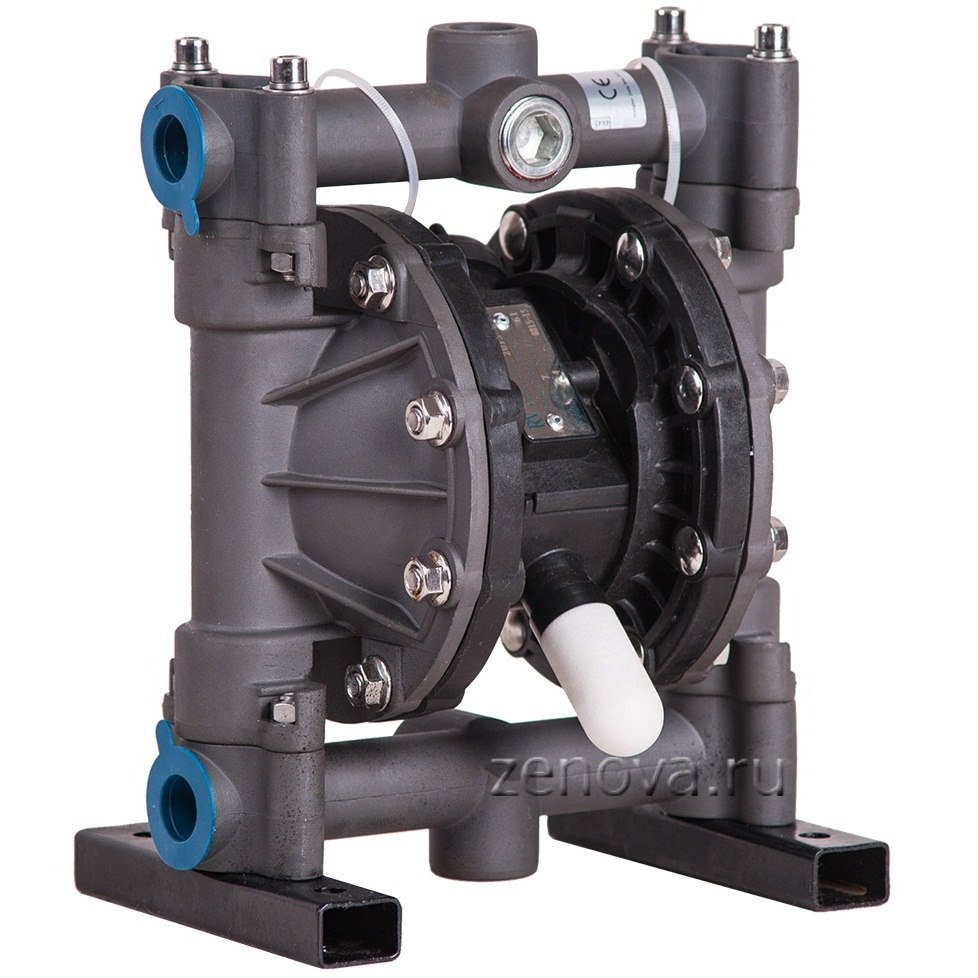

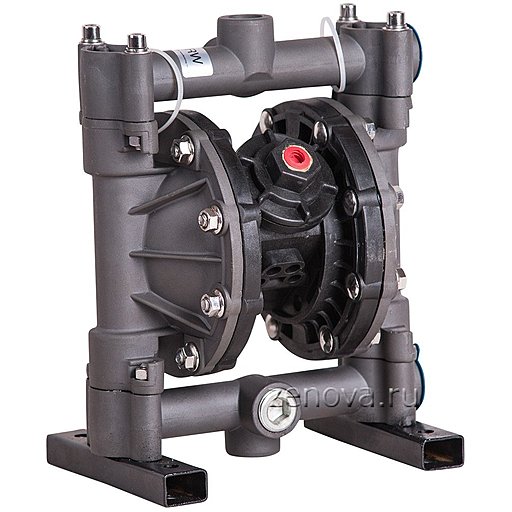

Описание модели RV20AL-HT

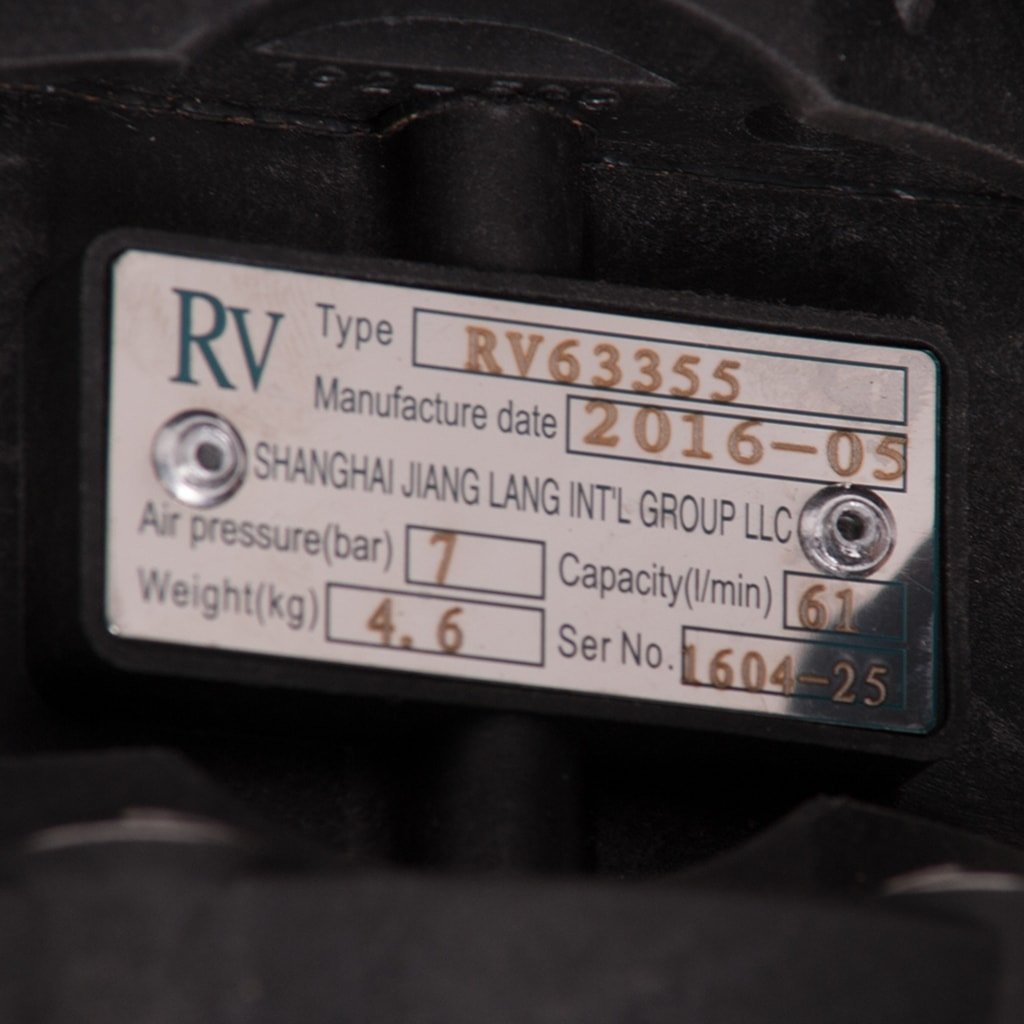

Мембранный пневматический насос RV20AL-HT (полная заводская маркировка RV63355) выполнен из следующих материалов:
- корпус насоса из алюминия,
- мембраны из Хайтрела (Hytrel),
- дополнительные мембраны со стороны воздуха в этой модели не используются,
- седла из нержавеющей стали AISI 304,
- шарики из Хайтрела.
Насос перекачивает воду, вязкие и абразивные жидкости, масла и нефтепродукты. Допустимо содержание взвешенных твердых частиц до 2,5 мм. Давление воздуха на входе в насос должно быть от 0,8 до 7 бар.
Температура перекачиваемой жидкости определятся материалом мембран и должна быть от -29 до +66 °C.
Производительность RV20AL-HT находится в диапазоне от 0,06 до 3,7 кубометра в час (от 1 до 61 литра в минуту), наибольший напор равен 70 метрам (7 бар). Высота самовсасывания до 4,5 метра. Всасывающий и напорный патрубки 3/4 ". Вес насоса 4,5 кг.
Особенности конструкции пневмодвигателя серии RV
Пневматический двигатель насоса имеет сравнительно немного подвижных частей и прост в обслуживании, так как все части могут быть заменены без необходимости вскрытия полости жидкости. Алюминиевые детали подвергают анодной обработке окисления и имеют эпоксидное покрытие для защиты от коррозии, вызванной загрязненным воздухом.
Трехходовой реверсивный воздушный клапан работает без залипаний, отличается высокой механической прочностью и не требует смазки. Центральный шток из нержавеющей стали имеет интегративную структуру, обеспечивающую концентричное и свободное движение.
Конструкция пневмодвигателя позволяет перекачивать жидкость с пониженным потреблением воздуха. Более низкое энергопотребление косвенно подтверждается сравнительно низкими пульсациями в напорной линии, и тем фактом, что насос начинает работать уже при низком давлении (0,3-0,8 бара).
Рисунок 1. Детали конструкции пневмодвигателя River Wave

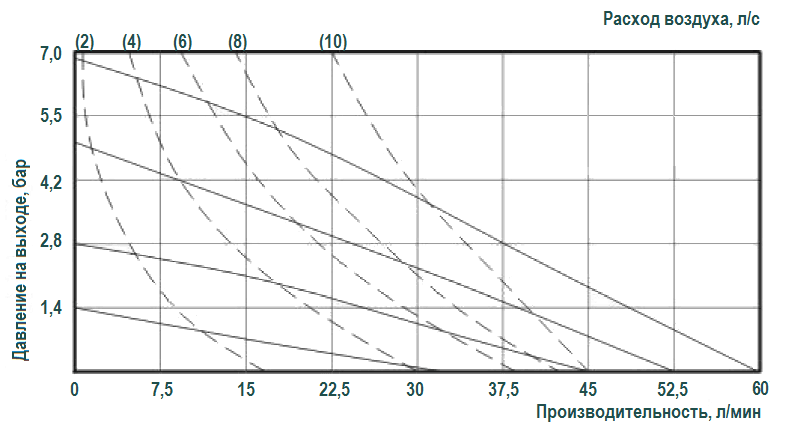

График эксплуатационных характеристик модели RV20AL-HT

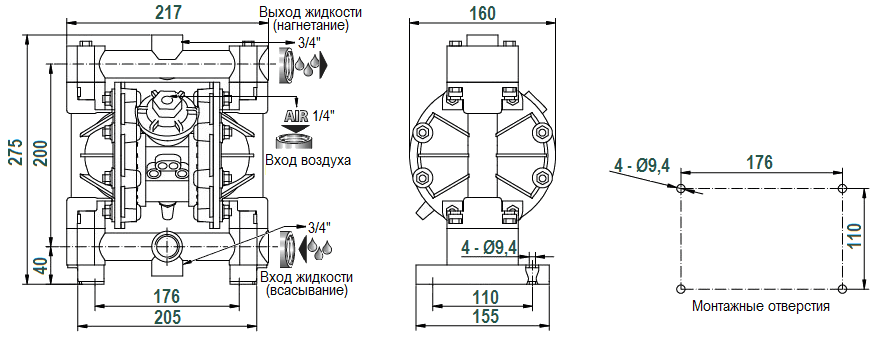

Габаритный чертеж насоса River Wave RV20AL-HT
Комплект поставки
- Насос.
- Шумоглушитель.
- Паспорт-инструкция.
