Шестеренный насос Zenova KCB-A 18.3-CCM/1.45/4/C

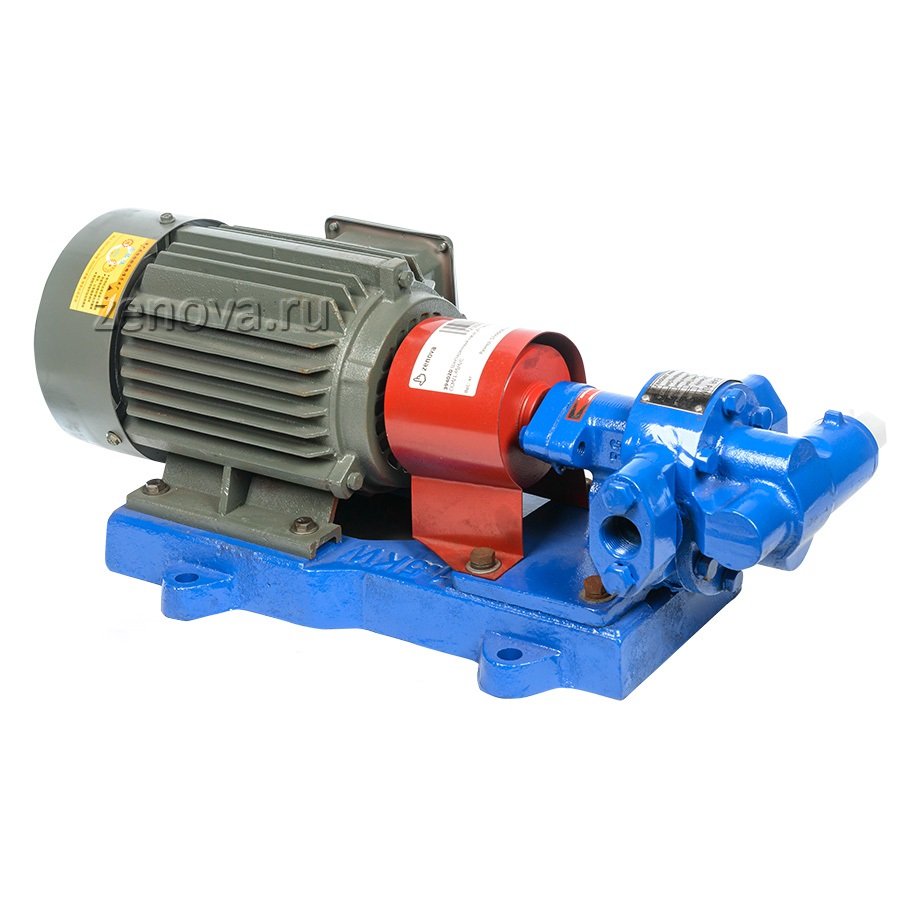

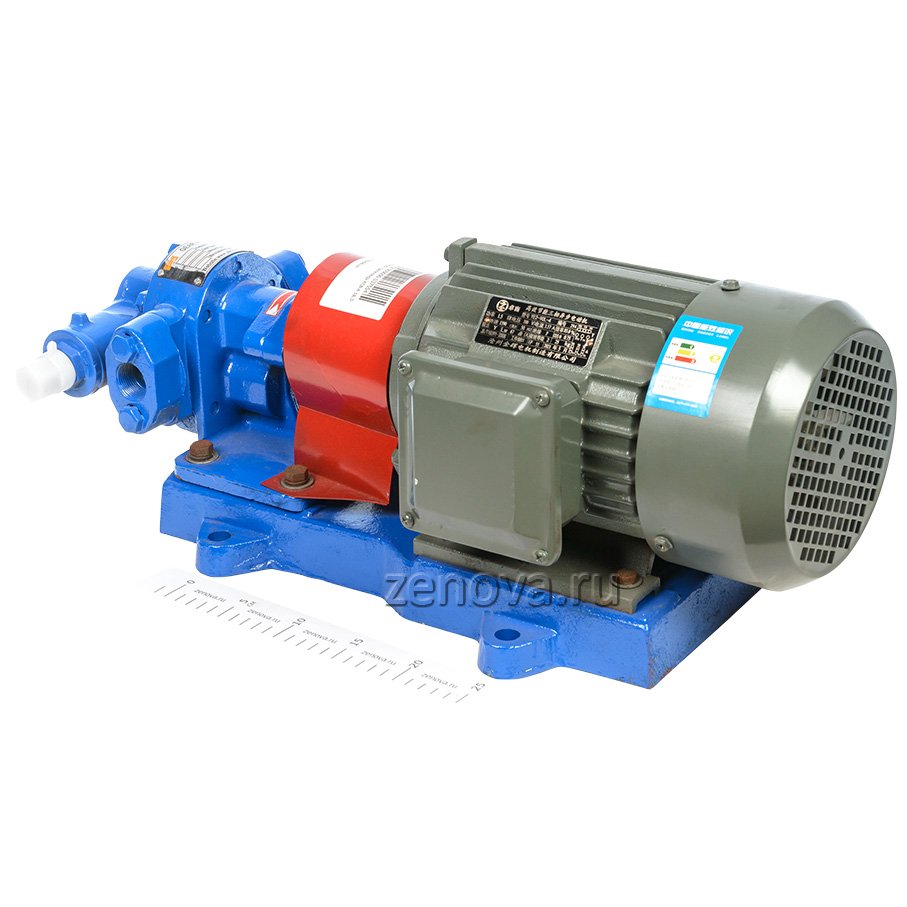

Внешний вид модели KCB-A 18.3-CCM/1.45/4/C
Внешний вид модели KCB-A 18.3-CCM/1.45/4/C
Разбор и первые впечатления от KCB-A CCM
3D-фото Шестеренный насос Zenova KCB-A 18.3-CCM/1.45/4/C
3D

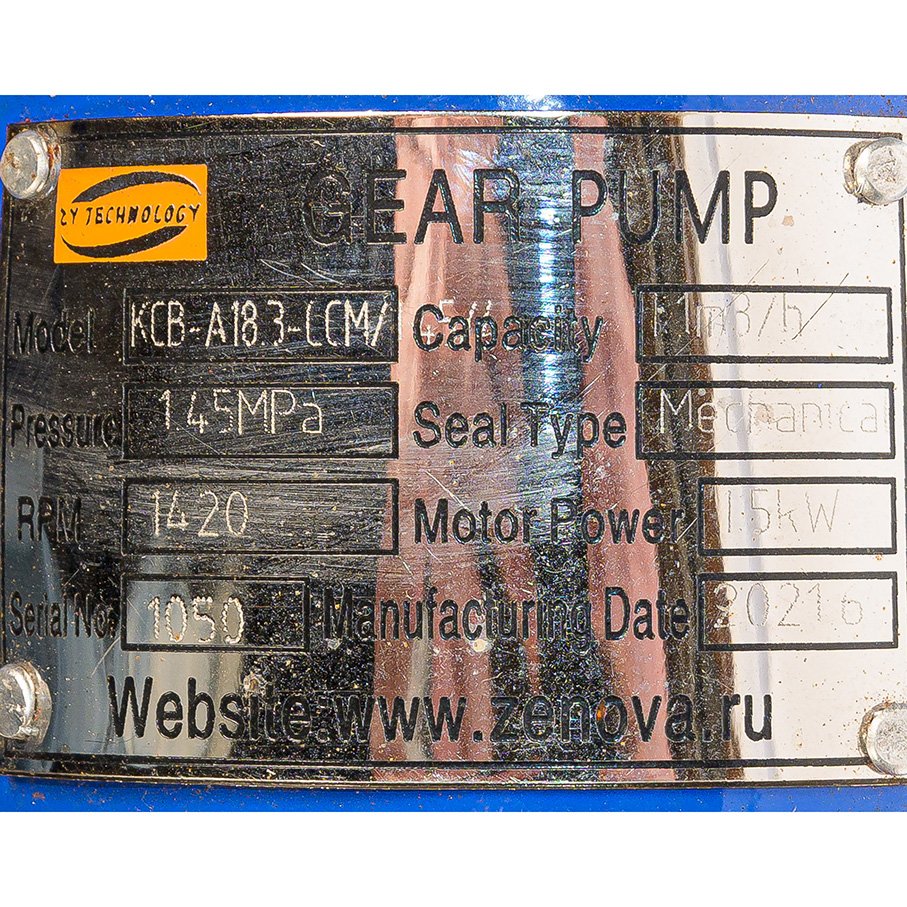

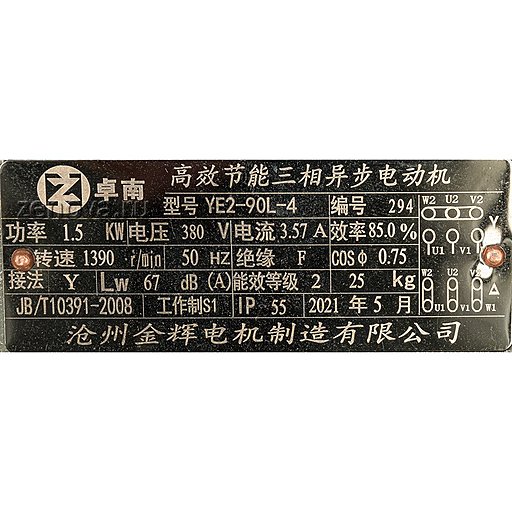

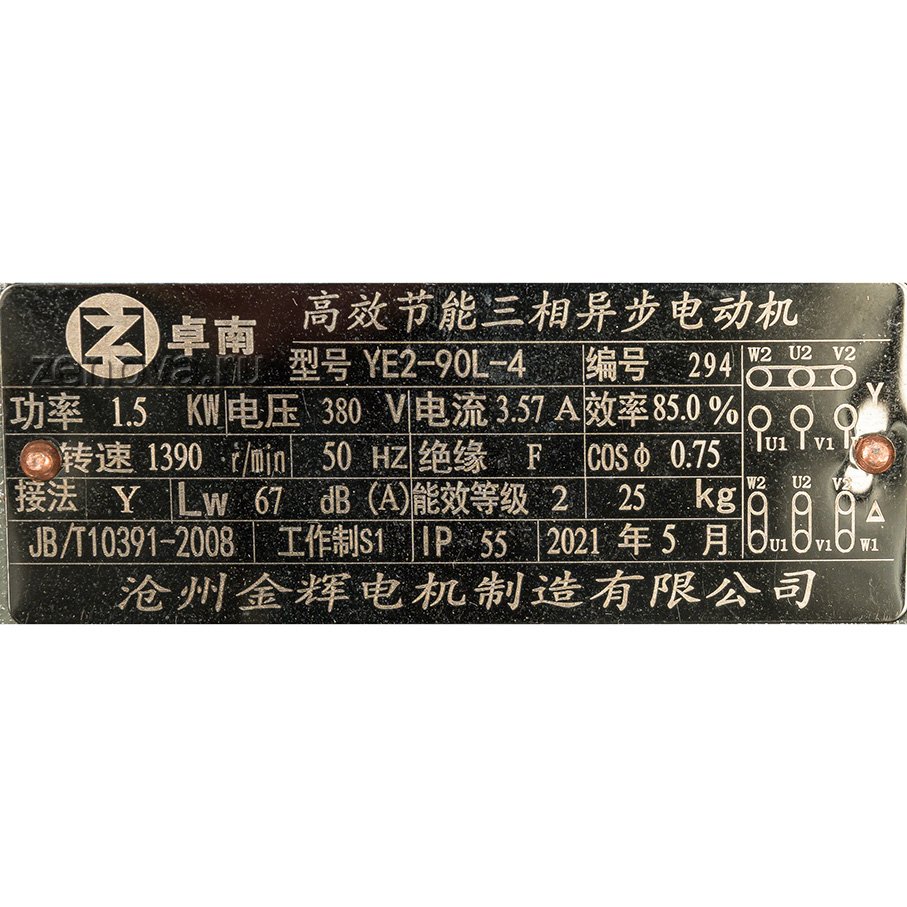

Шильдик модели KCB-A 18.3-CCM/1.45/4/C
Шильдик модели KCB-A 18.3-CCM/1.45/4/C
Как выставить соосность без специального оборудования
Анимация работы насосов для горячих масел и битумов
Быстрая замена торцевого уплотнения на шестерённом насосе KCB
Какой насос выбрать? Шестеренный или мембранный
Байпасный клапан
Видеоразбор ZY KCB
Шестеренный насос Zenova KCB-A 18.3-CCM/1.45/4/C
Шестеренный насос Zenova KCB-A 18.3-CCM/1.45/4/C

Разбор и первые впечатления от KCB-A CCM

Шестеренный насос Zenova KCB-A 18.3-CCM/1.45/4/C
Шестеренный насос Zenova KCB-A 18.3-CCM/1.45/4/C

Как выставить соосность без специального оборудования

Анимация работы насосов для горячих масел и битумов

Быстрая замена торцевого уплотнения на шестерённом насосе KCB

Какой насос выбрать? Шестеренный или мембранный

Байпасный клапан

Видеоразбор ZY KCB

На складе более 3 шт.
i
Страна производства:
Китай
Код товара
394020
Макс. расход
1.2
Макс. давление
145
Рабочая точка:
1.1 м³/час при 145 м.в.ст.
Мощность (кВт)
1.5
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
200
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

3/4
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

3/4
ДхШхВ (см)
60х26х23
Вес (кг)
33
46 913 ₽
3 351 ¥

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию Zenova в России.

Загружаем аксессуары…

Описание модели KCB-A 18.3-CCM/1.45/4/C


Шестеренный насос KCB-A 18.3-CCM/1.45/4/C консольного типа служит для перекачивания горячих масел с температурой до +200 °С и неагрессивных маслянистых жидкостей без тяжелых примесей, твердых частиц и волокон.

Корпус и шестерни насоса выполнены из ковкого чугуна (Cast Iron).
Уплотнение - механическое, на деле оно обеспечивает надежную герметичность, выдерживает температуру жидкости до +200 °С.
По умолчанию насос оснащен предохранительным байпасным клапаном.
Внутри установлены втулки скольжения.

Производительность насоса 1,1 кубометра в час (18,3 литра в минуту), напорное давление 14,5 бар (145 метров). КПД 59 %.
Диаметр патрубков 3/4 " (20 мм), резьба.
Максимальная допустимая вязкость перекачиваемой жидкости составляет 1500 сстокс.

Приводом насоса служит четырехполюсный двигатель 1450 об/мин, класс энергоэффективности IE3, мощностью 1,5 кВт.
Насос и двигатель расположены на единой раме и соединены полумуфтой.

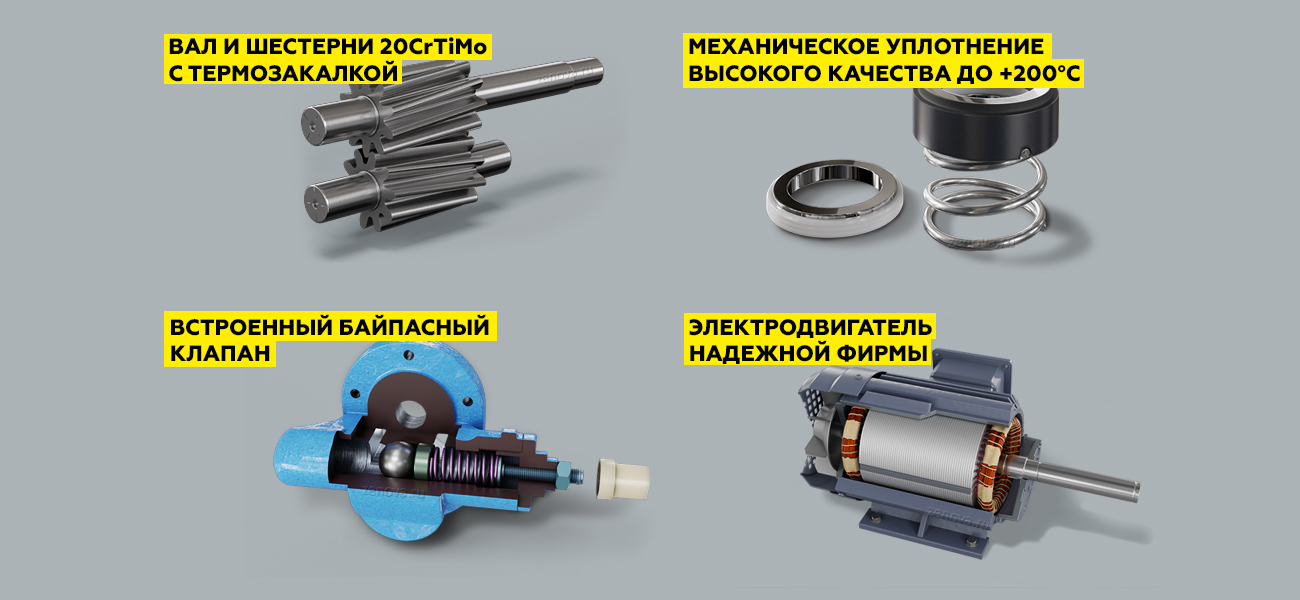

Конструкция шестеренных насосов KCB-A CCM

Насосы KCB-A имеют консольную структуру, где насос и электродвигатель имеют самостоятельные крепления и соединены полумуфтой на единой раме, соответственно, насос или электродвигатель можно заменить без демонтажа всей конструкции.

Насосная часть состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, механического уплотнения и предохранительного клапана.

  • Механическое (торцевое) уплотнение, наиболее беспроблемно в эксплуатации, выдерживает температуру жидкости до +200 °С.
  • Все насосы (кроме моделей с рубашкой обогрева) по умолчанию оснащены предохранительным байпасным клапаном, который открывается при избыточном давлении на напорной линии и возвращает жидкость обратно во всасывающую линию (или в резервуар) для уменьшения давления в напорной линии. Клапан рассчитан лишь на кратковременное включение, не на постоянную работу. Если давление в напорной линии длительное время превышает максимальное давление насоса, то для стравливания избыточного давления следует использовать отдельный от насоса байпасный клапан, рассчитанный на длительную работу.
  • Небольшие модели насосов с 18-й до 83-й имеют внутри втулки скольжения. Модели 135-960 содержат по 4 подшипника. Начиная с модельного ряда KCB-A CCM 2024 г. выпуска, модель подшипников улучшена до высокотемпературных NSK.
  • У всех моделей естественное воздушное охлаждение.

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачивания и нагнетания термальных, моторных, гидравлических масел, дизтоплива, сырой нефти и т.д.

  • Перекачиваемые масла и прочие жидкости должны быть чистыми.
  • Температура перекачиваемой жидкости до +200 °С.
  • Температура окружающей среды не должна превышать + 35 °С.
  • Насос может поднимать жидкость с высоты до 5 метров. Однако самовсос на сухую запрещен. Необходимо предварительное заполнение всасывающей линии.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

  • Корпус насоса - чугун (кроме моделей с рубашкой обогрева - у них корпус выполнен из углеродистой стали C235).
  • Шестерни и вал - легированная сталь 20CrTiMo с добавлением хрома, титана и молибдена.
    Шестерни и вал дополнительно проходят термообработку солями азота (азотирование) для повышения прочности, твердости и коррозионной стойкости.
  • Механическое уплотнение из карбида кремния, нержавеющей стали и фторкаучука.

Области применения

  • Перекачивание различных вязких сред;
  • Перекачивание разнообразных вязких химикатов, клеев, смол, расплавов полимеров, вязких смазок и т.д;
  • Используются для перекачки продуктов переработки сосны (живицы, канифоли и скипидара), синтетических суспензий, толуола, различных красок, силикатного клея и меловой пасты;
  • Добыча нефти и производство нефтепродуктов;
  • Лакокрасочное производство.

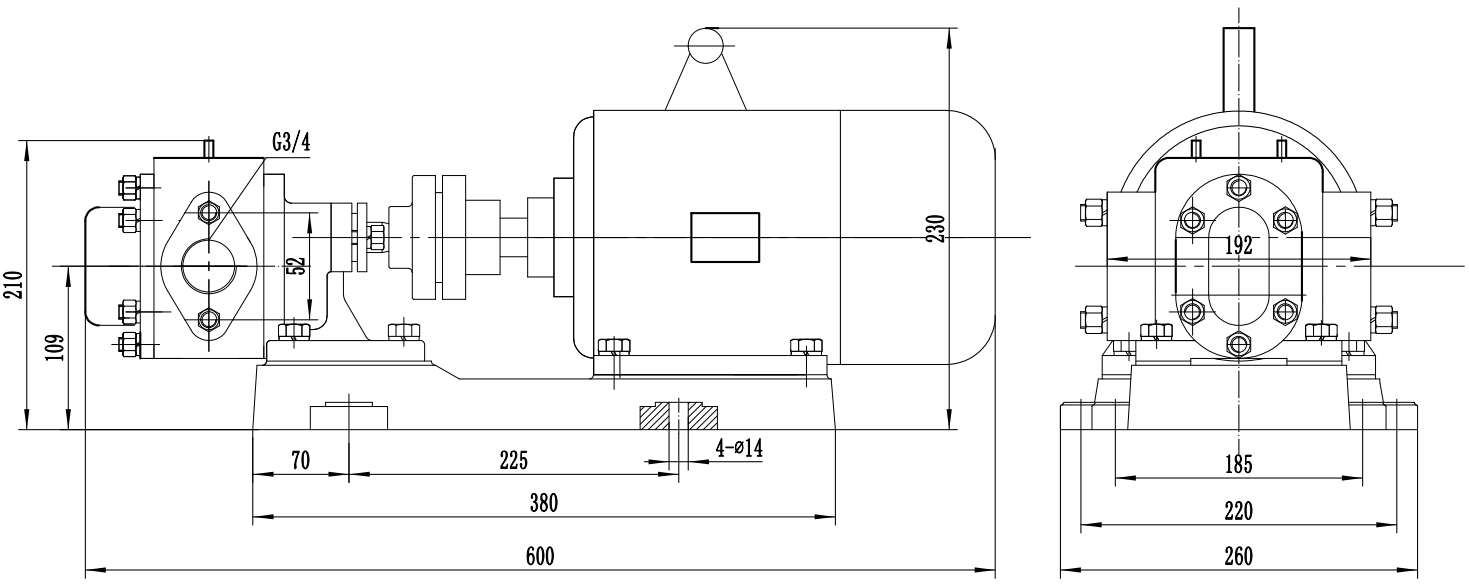

Габаритный чертеж насоса KCB-A 18.3-CCM/1.45/4/C

Габаритный чертеж насоса KCB-A 18.3-CCM/1.45/4/C
