Шестеренный насос Zenova KCB-A 83.3-CCM/0.5/4/C с рубашкой обогрева

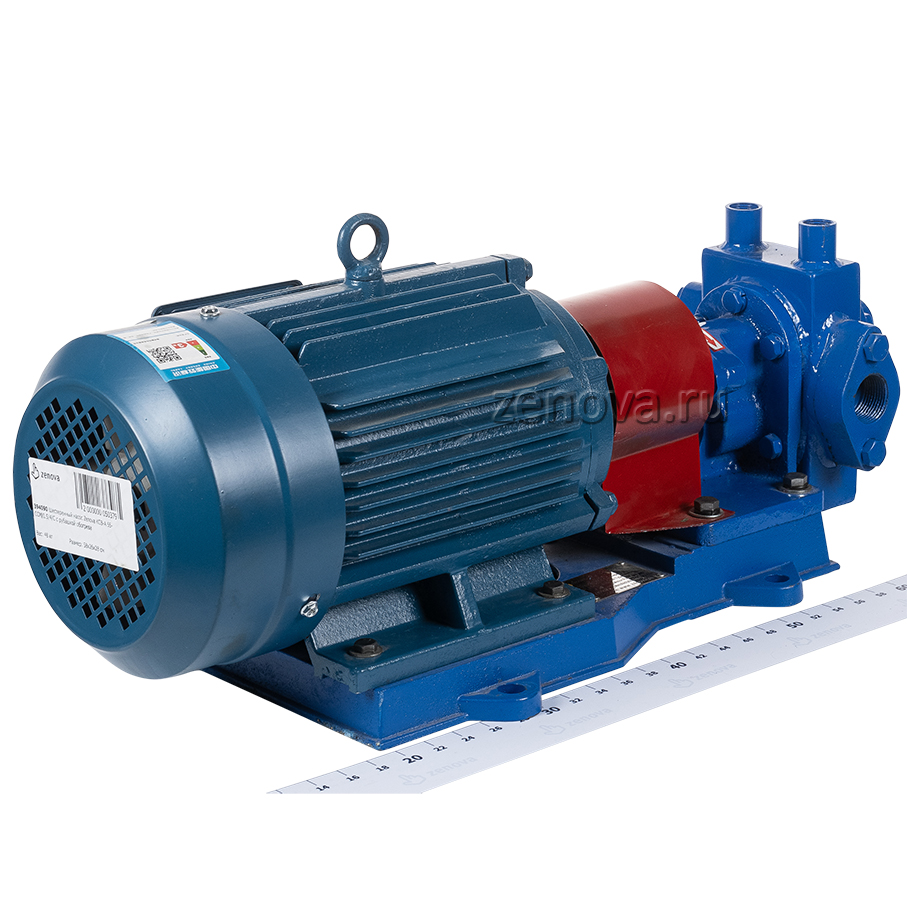

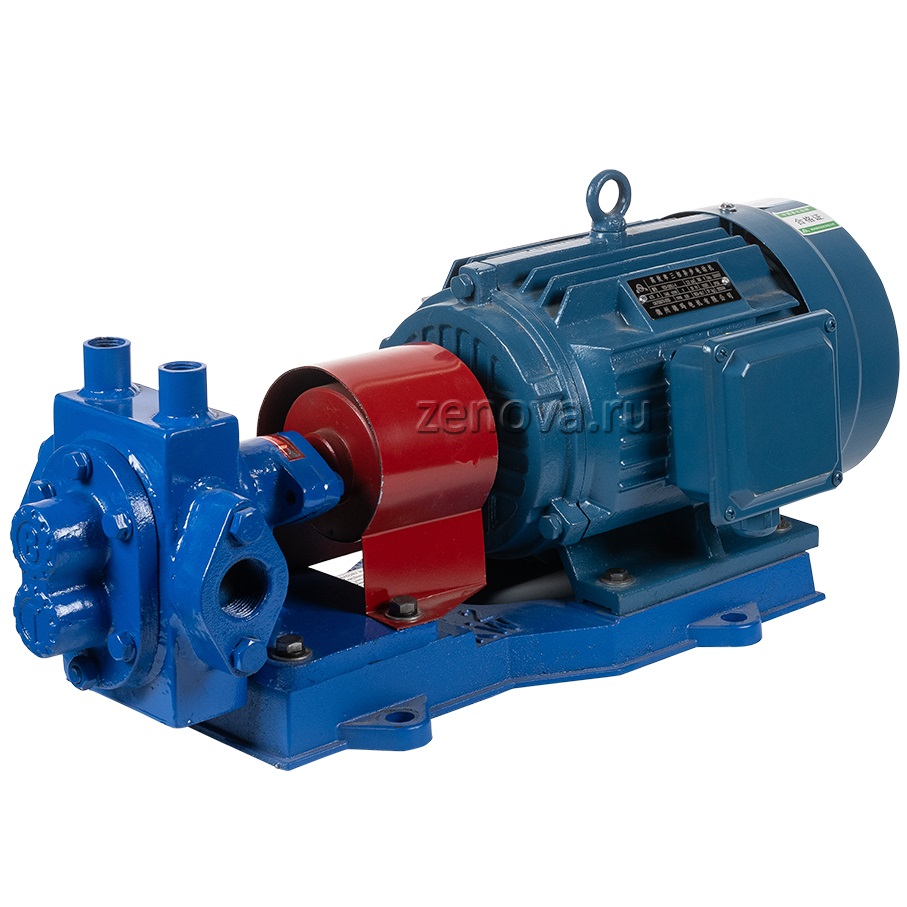

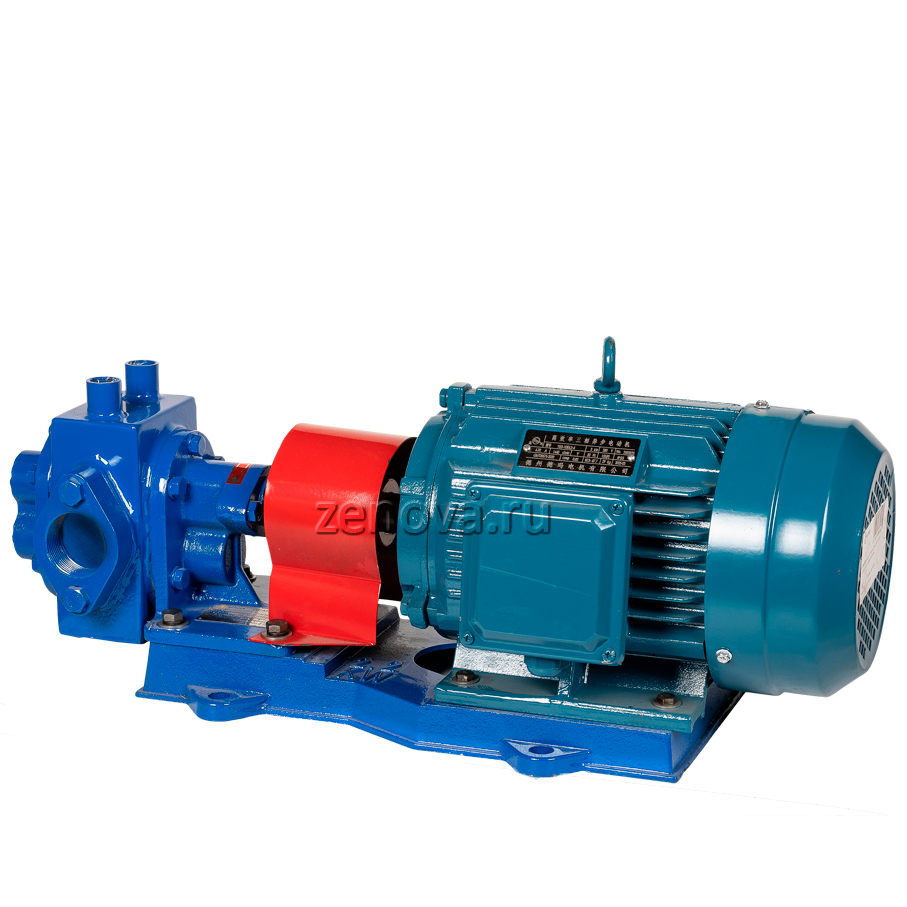

Внешний вид модели KCB-A 83.3-CCM/0.5/4/C

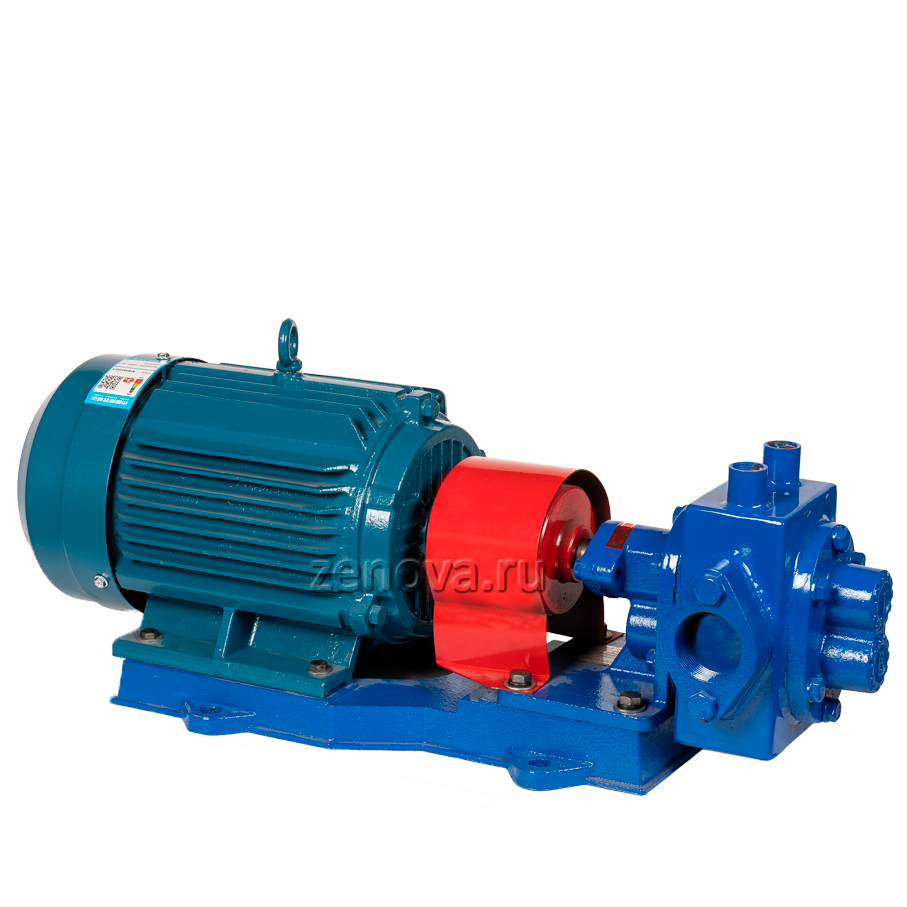

Внешний вид модели KCB-A 83.3-CCM/0.5/4/C
Чем отличается дюйм от дюйма?
Байпассный клапан
Шестеренный насос Zenova KCB-A 83.3-CCM/0.5/4/C с рубашкой обогрева
Шестеренный насос Zenova KCB-A 83.3-CCM/0.5/4/C с рубашкой обогрева

Чем отличается дюйм от дюйма?

Байпассный клапан

i
Страна производства:
Китай
Код товара
394150
Макс. расход
5.3
Макс. давление (м.в.ст.)
50
Рабочая точка:
5 м³/час при 50 м.в.ст.
Мощность (кВт)
3
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
200
Входной патрубок (дюйм)
1 1/2
Выходной патрубок (дюйм)
1 1/2
ДхШхВ (см)
65х27х29
65 853 ₽
4 704 ¥

Условия доставки

Мы определили Ваш город как Ашберн

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию Zenova в России.

Загружаем аксессуары…

Описание модели KCB-A 83.3-CCM/0.5/4/C с рубашкой обогрева


Шестеренный насос с рубашкой обогрева KCB-A 83.3-CCM/0.5/4/C консольного типа служит для перекачивания горячих масел с температурой до +200 °С и неагрессивных маслянистых жидкостей без тяжелых примесей, твердых частиц и волокон. В рубашке обогрева в качестве теплоносителя используется масло. Рубашка помогает сохранять необходимую вязкость перекачиваемого продукта (не дает жидкости густеть или кристаллизироваться), позволяет насосу работать в условиях низких температур и способствует быстрому запуску агрегата.

Корпус выполнен из углеродистой стали C235, шестерни из ковкого чугуна (Cast Iron).
Уплотнение - механическое, на деле оно обеспечивает надежную герметичность, выдерживает температуру жидкости до +200 °С.
По умолчанию насос оснащен предохранительным байпасным клапаном.

Производительность насоса 5 кубометров в час (83,3 литра в минуту), напорное давление 5 бар (50 метров). КПД 43 %.
Диаметр патрубков 1 1/2 " (40 мм), резьба.
Максимальная допустимая вязкость перекачиваемой жидкости составляет 1500 сстокс.

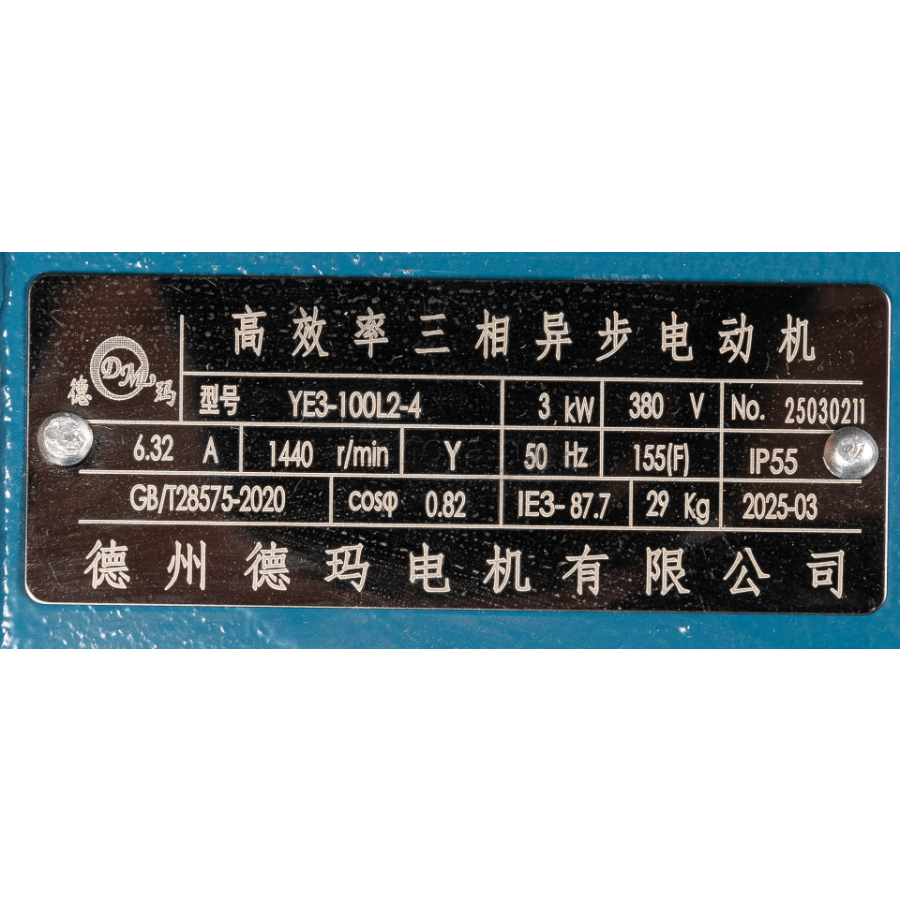

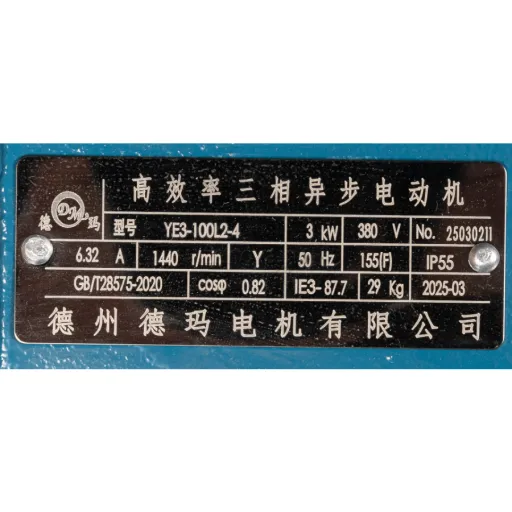

Приводом насоса служит четырехполюсный двигатель 1450 об/мин, класс энергоэффективности IE3, мощностью 3 кВт.
Насос и двигатель расположены на единой раме и соединены полумуфтой.

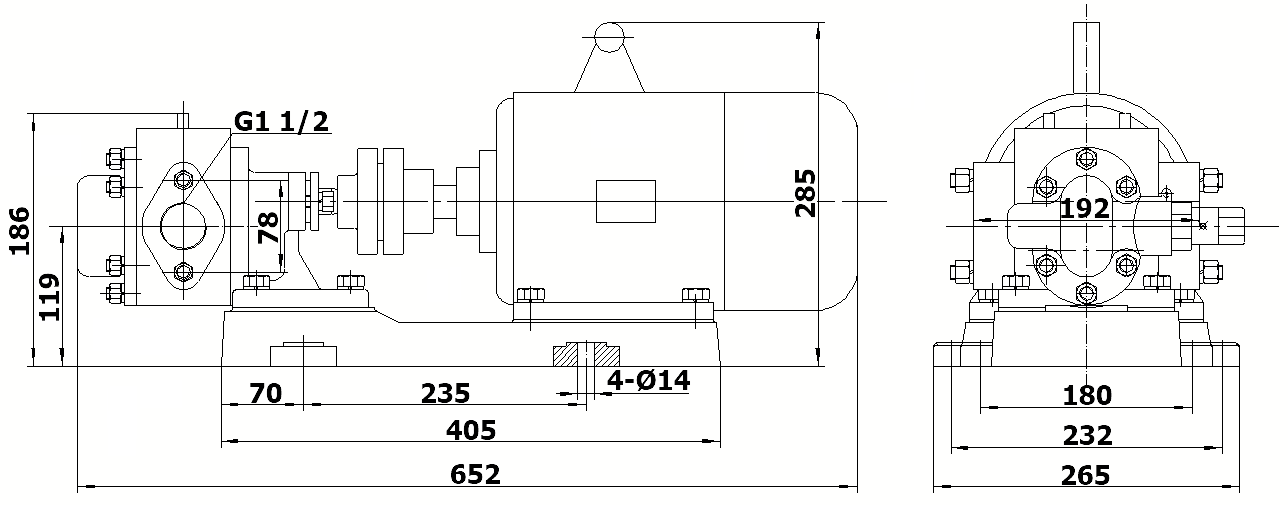

Габаритный чертеж насоса KCB-A 83.3-CCM/0.5/4/C с рубашкой обогрева

Габаритный чертеж насоса KCB-A 83.3-CCM/0.5/4/C с рубашкой обогрева

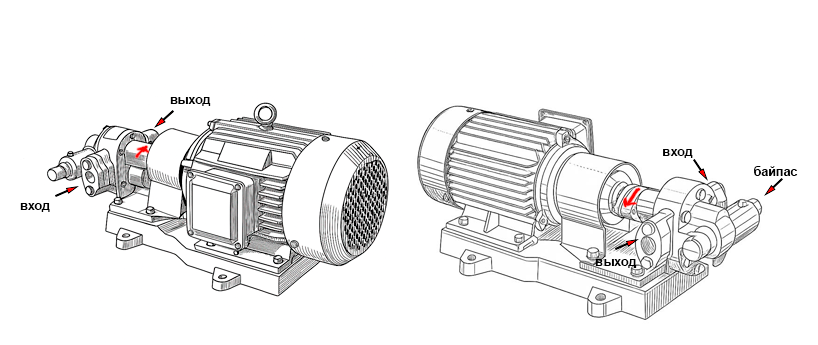

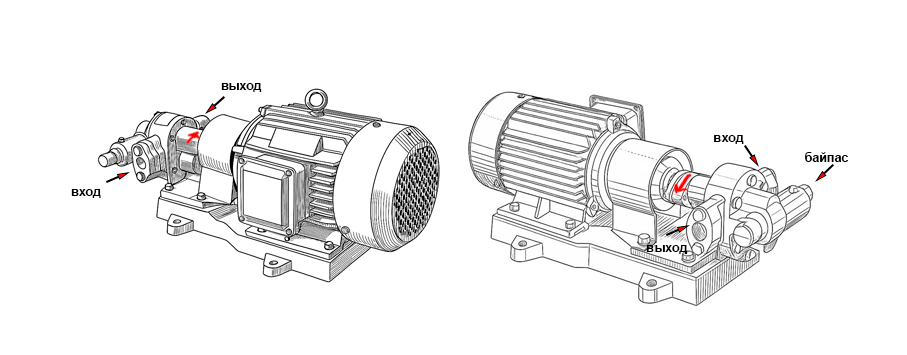

Конструкция шестеренных насосов KCB-A CCM

Насосы KCB-A имеют консольную структуру, где насос и электродвигатель имеют самостоятельные крепления и соединены полумуфтой на единой раме, соответственно, насос или электродвигатель можно заменить без демонтажа всей конструкции.

Насосная часть состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, механического уплотнения и предохранительного клапана.

  • Механическое (торцевое) уплотнение, наиболее беспроблемно в эксплуатации, выдерживает температуру жидкости до +200 °С.
  • Все насосы по умолчанию оснащены предохранительным байпасным клапаном, который открывается при избыточном давлении на напорной линии и возвращает жидкость обратно во всасывающую линию (или в резервуар) для уменьшения давления в напорной линии. Клапан рассчитан лишь на кратковременное включение, не на постоянную работу. Если давление в напорной линии длительное время превышает максимальное давление насоса, то для стравливания избыточного давления следует использовать отдельный от насоса байпасный клапан, рассчитанный на длительную работу.
  • Небольшие модели насосов с 18-й до 83-й имеют внутри втулки скольжения. Модели 135-960 содержат по 4 подшипника. Начиная с модельного ряда KCB-A CCM 2024 г. выпуска, модель подшипников улучшена до высокотемпературных NSK.
  • У всех моделей естественное воздушное охлаждение.

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачивания и нагнетания термальных, моторных, гидравлических масел, дизтоплива, сырой нефти и т.д.

  • Перекачиваемые масла и прочие жидкости должны быть чистыми.
  • Температура перекачиваемой жидкости до +200 °С.
  • Температура окружающей среды не должна превышать + 35 °С.
  • Насос может поднимать жидкость с высоты до 5 метров. Однако самовсос на сухую запрещен. Необходимо предварительное заполнение всасывающей линии.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

  • Корпус насоса - чугун (кроме моделей с рубашкой обогрева - у них корпус выполнен из углеродистой стали C235).
  • Шестерни и вал - легированная сталь 20CrTiMo с добавлением хрома, титана и молибдена.
    Шестерни и вал дополнительно проходят термообработку солями азота (азотирование) для повышения прочности, твердости и коррозионной стойкости.
  • Механическое уплотнение из карбида кремния, нержавеющей стали и фторкаучука.

Области применения

  • Перекачивание различных вязких сред;
  • Перекачивание разнообразных вязких химикатов, клеев, смол, расплавов полимеров, вязких смазок и т.д;
  • Используются для перекачки продуктов переработки сосны (живицы, канифоли и скипидара), синтетических суспензий, толуола, различных красок, силикатного клея и меловой пасты;
  • Добыча нефти и производство нефтепродуктов;
  • Лакокрасочное производство.
