Соленоидный мембранный дозирующий насос Etatron eONE MA 0110

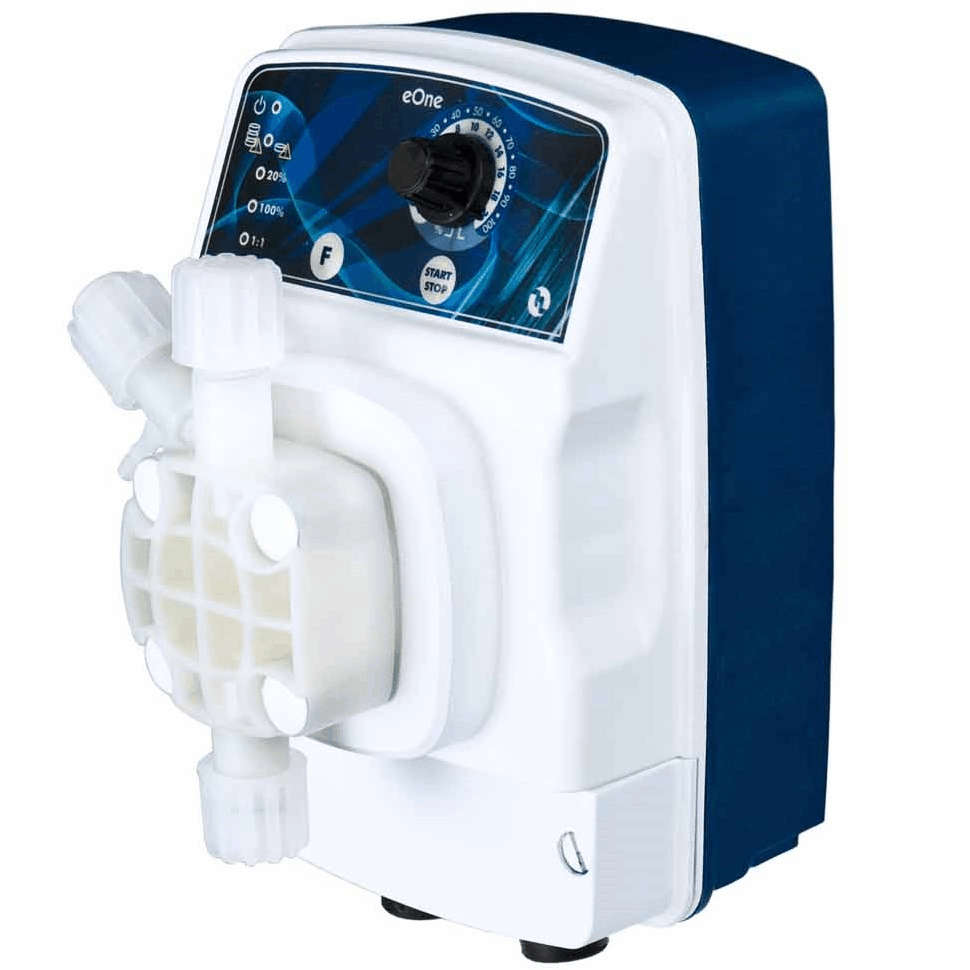

Внешний вид модели eONE MA 0110
Соленоидный мембранный дозирующий насос Etatron eONE MA 0110
i
Страна производства:
Италия
Макс. расход (л/час)
2.5
Макс. давление (бар)
10
Рабочая точка
1 л/час при 10 бар
Мощность (Вт)
23
Частота тактов в минуту
180
Напряжение (В)
220
Материал проточной части
PVDF
Наличие дисплея
Нет
Способ регулирования
Вручную/От импульсного сигнала
Поддержка датчиков
Уровня
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.09
ДхШхВ (см)
13х14х20
Вес (кг)
3

Условия доставки

Вы можете получить этот товар в г. Пермь с нашего склада по адресу: ул. Трамвайная, 14Р или из нашего офиса по адресу: ул. Максима Горького, 83.

Подробнее о доставке

Срок поставки товара необходимо уточнить у нас.

1

Официальная гарантия

Соленоидный мембранный дозирующий насос Etatron eONE MA 0110 – характеристики

Макс. расход (л/час)
2.5
Макс. давление (бар)
10
Рабочая точка
1 л/час при 10 бар
Мощность (Вт)
23
Частота тактов в минуту
180
Напряжение (В)
220
Материал проточной части
PVDF
Наличие дисплея
Нет
Способ регулирования
Вручную/От импульсного сигнала
Поддержка датчиков
Уровня
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.09
ДхШхВ (см)
13х14х20
Вес (кг)
3
Соленоидный мембранный дозирующий насос Etatron eONE MA 0110 с головкой из PVDF (артикул PEU453894I)  –   это компактный цифровой насос с ручным управлением для дозирования жидких реагентов любого химического состава. Насос реализован на базе микроэлектронной схемы, которая "разумно" управляет электромагнитом, регулируя энергопотребление и выходной поток согласно колебаниям противодавления в системе.

Etatron eONE MA 0110 работает в ручном или пропорциональном режиме дозирования.
- Manual (Ручной). Насос дозирует в постоянном ON/OFF режиме, производительность регулируется ручкой управления путем изменения частоты импульсов в процентном выражении 0-100% или 0-20% от номинала.
- Пропорциональный «PROP». Насос дозирует по сигналу импульсного расходомера, который подает импульсы пропорционально проходящей через него воды. На каждый импульс расходомера насос выдает одну порцию реагента. Порция задается в режиме 1:1.
- Установлены функции защиты UNDERLOAD и OVERLOAD, они обеспечивают включение сигнализации и могут самостоятельно отключить процесс дозирования:
UNDERLOAD (недогрузка) - отвечает за забор реагента;
OVERLOAD (перегрузка) - отвечает за сброс реагента.

Максимальная частота импульсов насоса 180 в мин.
Производительность до 1 л/час (16,6 мл/мин) при противодавлении 10 бар. Объем одного импульса 0,09 мл.
Показатели производительности при снижении противодавления в системе:
- 1,8 л/час (30 мл/мин) при противодавлении 6 бар.
- 2,5 л/час (41,6 мл/мин) при противодавлении 2 бар.
Высота забора реагента 2 метра.
Электрические параметры: универсальное напряжение 100-250 В, потребляемая мощность до 23 Вт (может меняться, в соотношении с противодавлением), рабочий ток 1,4 А.
Электрические подключения: вход для импульсного расходомера (считывающий контакт), вход для датчика контроля уровня (датчик в комплект не входит).

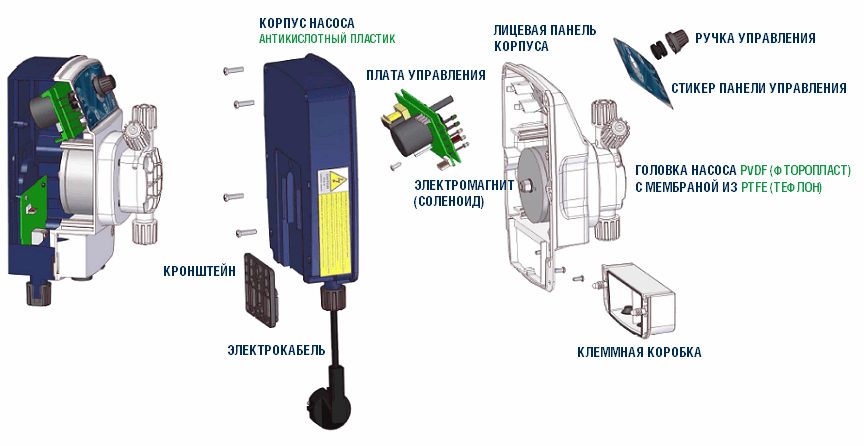

Схема конструкции и материалы исполнения дозатора
Дозирующий насос Etatron eONE MA, схема конструкции

Головка дозатора имеет ручной клапан стравливания воздуха и устойчива к агрессивным средам.

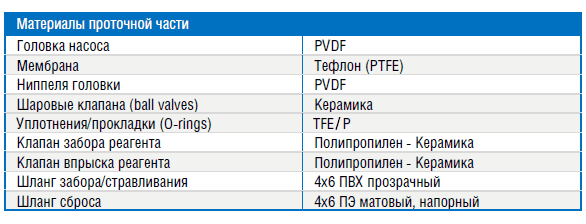

Материалы проточной части дозирующего насоса Etatron eONE

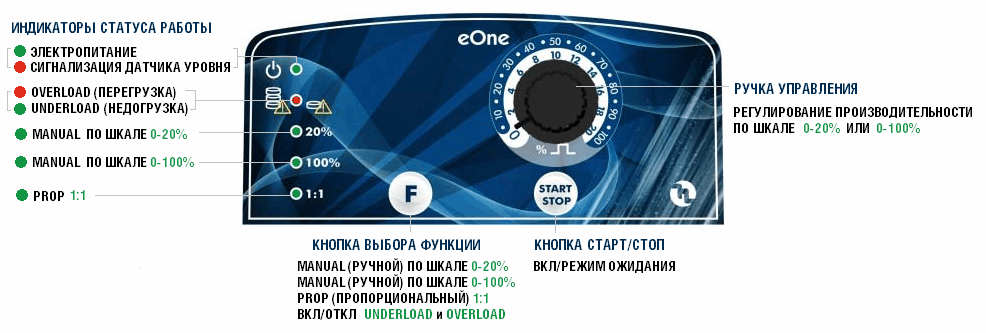

Панель управления с простым интерфейсом - 5 светодиодных индикаторов статуса работы, 2 сенсорные кнопки для выбора режима работы, ручка управления. Стикер панели покрыт полиэфирной пленкой, устойчивой к УФ-лучам и влаге.

Панель управления дозирующего насоса Etatron eONE MA



Насос поставляется в сборе, готовым к работе.
Степень защиты IP65 (пыль, брызги).
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PEU453894I)
Заборный шланг (4 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию.

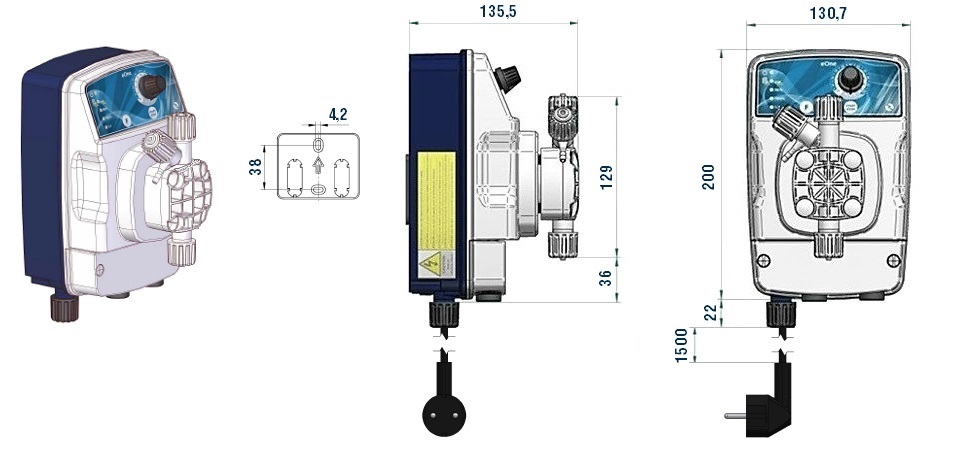

Габаритный чертеж насоса Etatron eONE MA 0110

Габаритный чертеж насоса Etatron eONE MA 0110

Другие товары из серии «Дозировочные насосы Etatron eONE»

Соленоидный мембранный дозирующий насос Etatron eONE MF 0110
Соленоидный мембранный дозирующий насос Etatron eONE MF 0110
i
Страна производства:Италия
Макс. расход (л/час)
2.5
Макс. давление (бар)
10
Рабочая точка
1 л/час при 10 бар
Мощность (Вт)
23
Частота тактов в минуту
180
26 025 ₽
Соленоидный мембранный дозирующий насос Etatron eONE PLUS 0110
Соленоидный мембранный дозирующий насос Etatron eONE PLUS 0110
i
Страна производства:Италия
Макс. расход (л/час)
2.5
Макс. давление (бар)
10
Рабочая точка
1 л/час при 10 бар
Мощность (Вт)
23
Частота тактов в минуту
180
33 766 ₽
Соленоидный мембранный дозирующий насос Etatron eONE BASIC 0210
Соленоидный мембранный дозирующий насос Etatron eONE BASIC 0210
i
Страна производства:Италия
Макс. расход (л/час)
6.1
Макс. давление (бар)
10
Рабочая точка
2 л/час при 10 бар
Мощность (Вт)
32
Частота тактов в минуту
180
17 066 ₽
Соленоидный мембранный дозирующий насос Etatron eONE MA 0216
Соленоидный мембранный дозирующий насос Etatron eONE MA 0216
i
Страна производства:Италия
Макс. расход (л/час)
5.1
Макс. давление (бар)
16
Рабочая точка
2 л/час при 16 бар
Мощность (Вт)
32
Частота тактов в минуту
300
20 967 ₽
Соленоидный мембранный дозирующий насос Etatron eONE MF 0216
Соленоидный мембранный дозирующий насос Etatron eONE MF 0216
i
Страна производства:Италия
Макс. расход (л/час)
5.1
Макс. давление (бар)
16
Рабочая точка
2 л/час при 16 бар
Мощность (Вт)
32
Частота тактов в минуту
300
26 878 ₽
Соленоидный мембранный дозирующий насос Etatron eONE PLUS 0216
Соленоидный мембранный дозирующий насос Etatron eONE PLUS 0216
i
Страна производства:Италия
Макс. расход (л/час)
5.1
Макс. давление (бар)
16
Рабочая точка
2 л/час при 16 бар
Мощность (Вт)
32
Частота тактов в минуту
300
34 802 ₽
Соленоидный мембранный дозирующий насос Etatron eONE MA 0420
Соленоидный мембранный дозирующий насос Etatron eONE MA 0420
i
Страна производства:Италия
Макс. расход (л/час)
7.3
Макс. давление (бар)
20
Рабочая точка
4 л/час при 20 бар
Мощность (Вт)
26
Частота тактов в минуту
300
25 903 ₽
Соленоидный мембранный дозирующий насос Etatron eONE MF 0420
Соленоидный мембранный дозирующий насос Etatron eONE MF 0420
i
Страна производства:Италия
Макс. расход (л/час)
7.3
Макс. давление (бар)
20
Рабочая точка
4 л/час при 20 бар
Мощность (Вт)
26
Частота тактов в минуту
300
32 790 ₽
Соленоидный мембранный дозирующий насос Etatron eONE PLUS 0420
Соленоидный мембранный дозирующий насос Etatron eONE PLUS 0420
i
Страна производства:Италия
Макс. расход (л/час)
7.3
Макс. давление (бар)
20
Рабочая точка
4 л/час при 20 бар
Мощность (Вт)
26
Частота тактов в минуту
300
39 129 ₽

Дозировочные насосы Etatron eONE - справочная информация

Мембранные соленоидные дозирующие насосы Etatron eONE предназначены для дозирования различных реагентов с производительностью от 1 до 30 л/час. Серия eONE – похожа на серии дозирующих насосов Etatron PXX и DLX сохраняя такие же параметры производительности и небольшой размер.

По стоимости eONE ненамного дороже, относительно других серий, но зато имеет определенные преимущества:
- увеличенная частота впрыска реагента (до 300 имп./мин) обеспечивает ровный поток с низкими пульсациями;
- цифровая с технология интеллектуального управления процесса дозирования.
Только эта серия насосов может изменять потребление энергии в зависимости от противодавления системы. Это обеспечивает экономию энергии, а также более точную подачу реагента при изменениях параметра системы.


Дозирующие насосы с интеллектуальным управлением Etatron eControl, eONE, eMyPOOL

Рисунок 1. Дозирующие насосы с интеллектуальным управлением Etatron eControl, eONE, eMyPOOL

В серии eONE применена технология микроэлектронного управления, где алгоритмы потребляемой мощности регулируются, в соответствии с рабочим противодавлением в системе.
Имеются функции встроенной защиты, обеспечивающие включение сигнализации они могут самостоятельно отключить процесс дозирования:
UNDERLOAD (недогрузка) - отвечает за забор реагента;
OVERLOAD (перегрузка) - отвечает за сброс реагента.
Поддерживается датчик уровня реагента. Частота впрыска реагента достигает до 300 имп/мин.
Работа насосов может производиться в течении достаточно долгового времени, при сохранении постоянного объема впрыска.
Применяется режим пропорции дозирования 1:1 от импульсного расходомера (1 импульс от расходомера = 1 инжекции насоса).

Производительность насосов Etatron eONE от 1 до 30 л/ч (зависит от модели), давление до 20 бар. Высота самовсоса 2 метра.
Напряжение от 100 до 250 В, 50/60 Гц. Класс защиты IP65. Головка выполнена из фторопласта (PVDF).
Область применения насосов не ограничивается химическим производством, сюда можно добавить многочисленные процессы обработки воды.


Внешние размеры насосов Etatron eONE
Внешние размеры насосов Etatron eONE

Рисунок 2. Габаритные размеры Etatron eONE

Линейка серии eONE

Линейка серии eONE состоит из четырех вариантов исполнения - это BASIC, MA, MF и PLUS.
Рассмотрим технические составляющие каждого варианта исполнения отдельно, итак:

BASIC(базовая модель)
 Насос eONE BASIC

Рисунок 3. Внешний вид и панель управления eONE Basic

Насосы eONE BASIC имеют ручное управление.
Режимы дозирования
Ручной ВКЛ/ВЫКЛ с двойной сеткой регулировки производительности 0-100% и 0-20%, помимо этого используется микроконтроллер для более тонкой регулировки.
Пропорциональный 1:1 от импульсного расходомера.
Максимальная частота импульсов 180 имп/мин.
Потребляемая мощность – 32 Вт.
Поддержка датчика уровня (датчик в комплект не входит).



MA
Насос eONE MA

Рисунок 4. Внешний вид и панель управления модели eONE MA

У насосов eONE MA ручное управление.
Режимы дозирования
Ручной ВКЛ/ВЫКЛ, с двойной сеткой регулировки производительности 0-100% и 0-20%, помимо этого используется микроконтроллер для более тонкой регулировки;
Пропорциональный 1:1 от импульсного расходомера.
Установлены (включаемые/отключаемые) функции защиты: UNDERLOAD и OVERLOAD.
Максимальная частота импульсов 300 имп/мин.
Потребляемая мощность – 26 Вт (может меняться, в соотношении с противодавлением).
Поддержка датчика уровня (датчик в комплект не входит).



MF
Насос Etatron eONE MF
Рисунок 5. Внешний вид и панель управления модели eONE MF

У насосов eONE MF многофункциональное управление пропорционального дозирования.
Графический дисплей с подсветкой. Операции калибровки заданного импульса для специфических нужд.
Режимы дозирования
Ручной ВКЛ/ВЫКЛ, варианты регулировок 0-100%, 0-300 имп/мин
Пропорциональный от импульсного расходомера, режимы: умножения 1xN, умножения с памятью 1xN(M), деления1:N, функции1 x ml,1 x L, ml x m3; функция PPM (насос рассчитывает точное количество ppm (промилле: частей на миллион); режим 4-20 mA.
Включаемые/отключаемые функции защиты: UNDERLOAD, OVERLOAD, FLOW SENSOR - датчик выходного потока, контроль выхода дозируемого реагента из головки насоса и ALARM – сигнализация переполнения буфера памяти в режимах 1xN(M) и PPM.
Максимальная частота импульсов 300 имп/мин.



PLUS (флагман линейки)
Дозирующий насос Etatrone eONE Plus

Рисунок 6. Внешний вид и панель управления модели eONE Plus

Насос eONE PLUS имеет многофункциональное управление пропорционального дозирования со встроенным контроллером рН/RedOx/Cl/PPM (на выбор).
Графический дисплей с подсветкой. Операции калибровки заданного импульса для специфических нужд.
Режимы дозирования
Постоянный ВКЛ/ВЫКЛ.
Пропорциональный.
Диапазон измерений: 0–14 pH; -1000+1400 mV (RedOx); 0–2, 0–20, 0–200 мг/л (хлор); 0–2, 0–20, 0–200 ppm (частей на миллион).
Таймер задержки включения насоса.
Ручная (по умолчанию 25°С) или автоматическая температурная компенсация (использование датчика температуры PT100).
Сигнализации MAX. MIN. концентрации реагента, и сигнализация по времени беспрерывного дозирования.
Плюс все основные режимы и функции насоса eONE-MF (см. описание выше).
Максимальная частота импульсов – 300 имп/мин.
Потребляемая мощность – 26 Вт (может меняться, в соотношении с противодавлением).
Релейный выход ВКЛ/ВЫКЛ для аварийной сигнализации.
Поддержка датчиков потока и датчика уровня (в комплект не входят).

Сравнительная таблица насосов Etatron eONE

Модели насосов серии eONE

Модельный ряд eONE

Расшифровка кода (артикула) соленоидных дозирующих насосов eONE

Расшифровка кода (артикула) насоса eONE
В качестве примера разберем артикул модели eONE 0710 (PEU453944I)
PEU - обозначение серии eONE
45 - вариант исполнения МА
394 - входное напряжение от 100 до 250 В
41 - материалы исполнение проточной части: головка из PVDF (фторопласт), уплотнение TFE/P (фторкаучук).

Комплект поставки дозирующего насоса

Мембранный дозирующий насос - 1 шт.
Шланг забора из гибкого ПВХ - 4 м.п.
Шланг сброса из напорного ПЭ - 2 м.п.
Клапан забора реагента - 1 шт.
Клапан впрыска реагента - 1 шт.

Паспорт - Инструкция - 1 шт.
