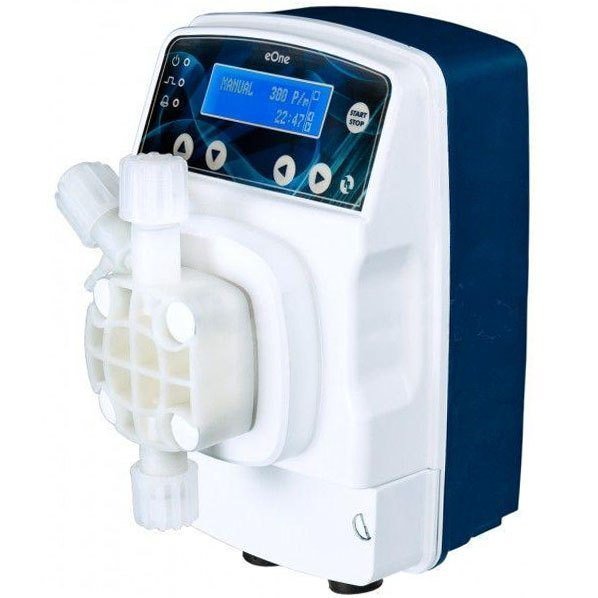

Соленоидный мембранный дозирующий насос Etatron eONE MF 0216

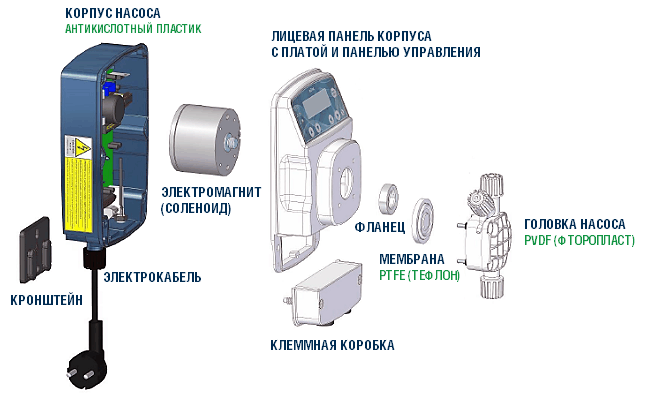

Соленоидный мембранный дозирующий насос Etatrone eONE MF 0216 с головкой из PVDF (артикул PEU483914I) служит для точного дозирования жидких реагентов любого химического состава. Это компактный цифровой дозатор с многофункциональным управлением. Насос реализован на базе микроэлектронной схемы, которая "разумно" управляет соленоидом, корректируя энергопотребление и подачу согласно колебаниям противодавления в системе.



Etatrone eONE MF 0216 работает в ручном режиме, либо в пропорциональном режиме дозирования от сигналов (импульсов) внешнего расходомера, от сигнала 4-20 мА и по установленному ppm. Дополнительной функцией является использование таймера, который обеспечивает еженедельное и ежедневное дозирование циклами Start/Stop.

1. Ручной «Manual». Насос дозирует в постоянном ON/OFF режиме, производительность регулируется частотой импульсов (впрысков) в диапазоне от 0 до 300 имп/мин или от 0 до 100%.

2. Пропорциональный «PROP». В данном режиме производитель предлагает широкий выбор функций.

2.1 Дозирование по сигналам от внешнего расходомера. На каждый сигнал расходомера насос подает определенную порцию реагента.

Количество порций реагента задается путем выбора функции:

«1xN» - на 1 сигнал расходомера выдается N импульсов насоса

«1xN(M)» -  на 1 сигнал расходомера выдается NxM импульсов насоса, где М это количество сигналов расходомера в памяти

«1:N» - на N сигналов расходомера выдается 1 импульс насоса

«1 x ml» - на 1 сигнал расходомера подается заданное количество миллилитров реагента

«1 x L» - на 1 сигнал расходомера подается заданное количество литров реагента

«ml x m3» - на количество сигналов расходомера, соответствующее одному кубометру воды, подается заданное количество миллилитров реагента

Значения N, М, ml, L вводятся пользователем.

2.2. Режим ppm (миллионная доля). Данный режим используется, когда требуется дозировать очень точно.

Через меню программируются параметры сигнала от внешнего расходомера, импульсный объем реагента, % - концентрация реагента и значение ppm (от 0 до 20,00). На основе этих данных автоматически определяется и задается количество импульсов на объем воды, проходящей через расходомер.

2.3. Дозирование по внешнему токовому сигналу с диапазоном от 4 до 20 mA. Частота импульсов насоса пропорциональна получаемому mA сигналу - чем больше сигнал, тем выше производительность.

Установлены включаемые/отключаемые функции защиты, которые обеспечивают включение сигнализации и могут самостоятельно останавливать насос:

«UNDERLOAD» (недогрузка) - отвечает за забор реагента

«OVERLOAD» (перегрузка) - отвечает за сброс реагента

«FLOW SENSOR» - сигнализация датчика выходного потока, контроль выхода реагента из головки дозатора

«ALARM» - сигнал о переполнении памяти (превышении количества записанных сигналов).





Максимальная частота импульсов насоса 300 имп./мин, увеличенная частота впрыска реагента обеспечивает ровный поток с низкими пульсациями.

Производительность до 2 л/час (33,3 мл/мин) при противодавлении 16 бар. Объем одного импульса 0,11 мл.

Показатели производительности при снижении противодавления в системе:

- 3,8 л/час (63,3 мл/мин) при противодавлении 10 бар.

- 5,1 л/час (85 мл/мин) при противодавлении 6 бар.

Высота забора реагента 2 метра.

Электрические параметры: универсальное напряжение 100-250 В, потребляемая мощность до 26 Вт (может меняться, в соотношении с противодавлением), рабочий ток 1,4 А.

Электрические подключения: вход для импульсного расходомера (считывающий контакт), входы датчиков контроля уровня и контроля потока (датчики в комплект не входят). Вход 4-20 мА, релейный выход аварийного сигнала.

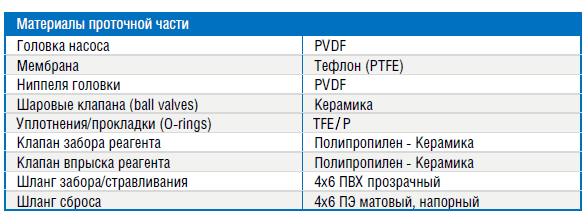

Головка дозатора имеет ручной клапан стравливания воздуха и устойчива к агрессивным средам.

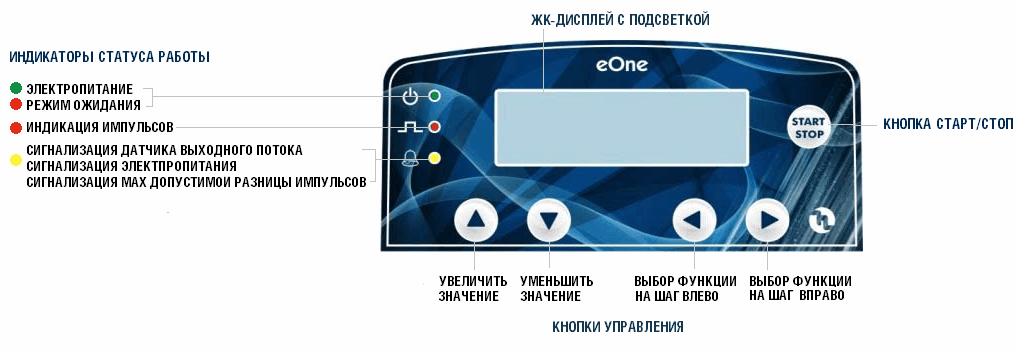

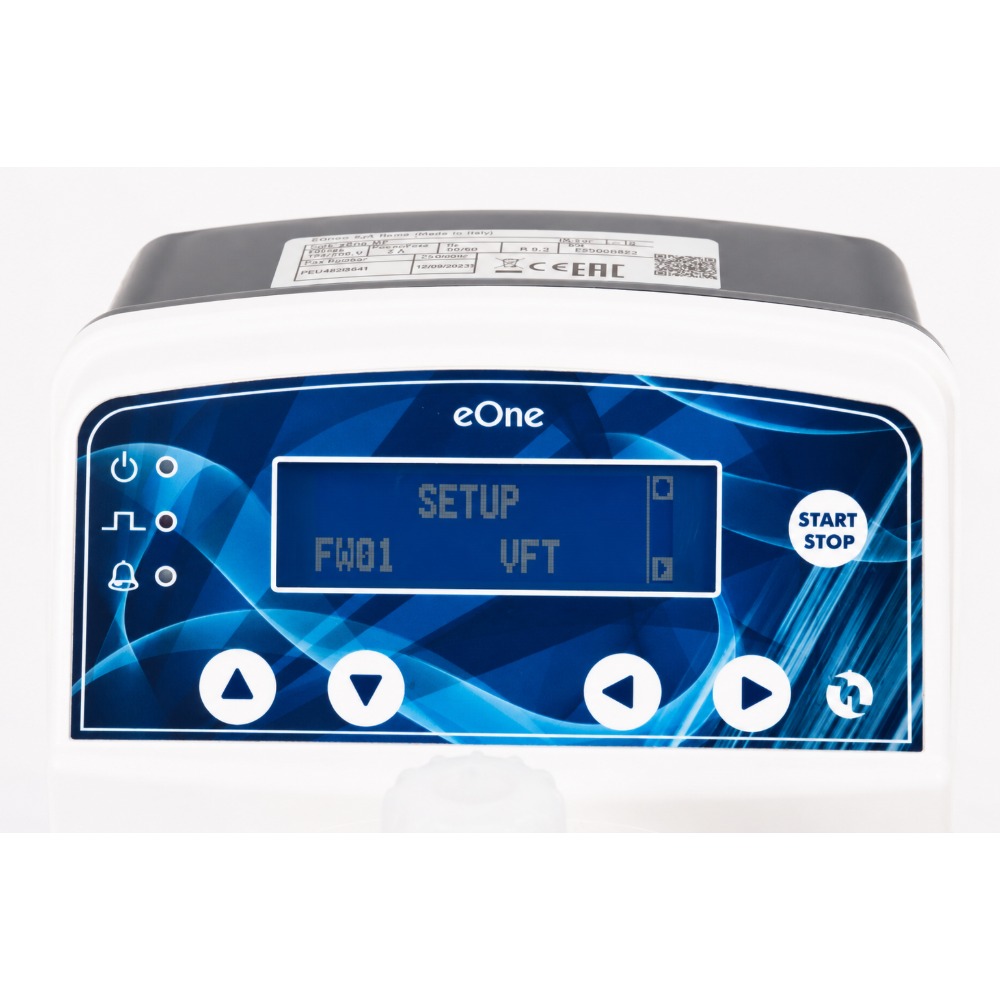

Панель управления состоит из графического ЖК-дисплея с подсветкой, светодиодных индикаторов статуса работы и сенсорных кнопок управления.

Стикер панели управления покрыт УФ-защитной пленкой.







Насос поставляется в сборе, готовым к работе.

Степень защиты IP65 (пыль, брызги).

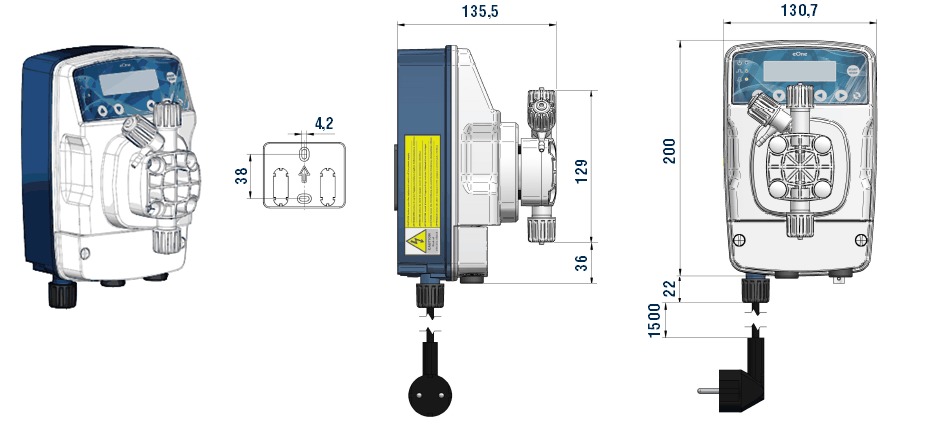

Вариант монтажа: настенный.

Дозирующий насос (артикул PEU483994I)

Заборный шланг (4 п.м.)

Напорный шланг (2 п.м.)

Клапаны впрыска/забора (1 шт./1 шт.)

Паспорт и инструкция по установке и обслуживанию.
