Описание модели eONE MF 2007

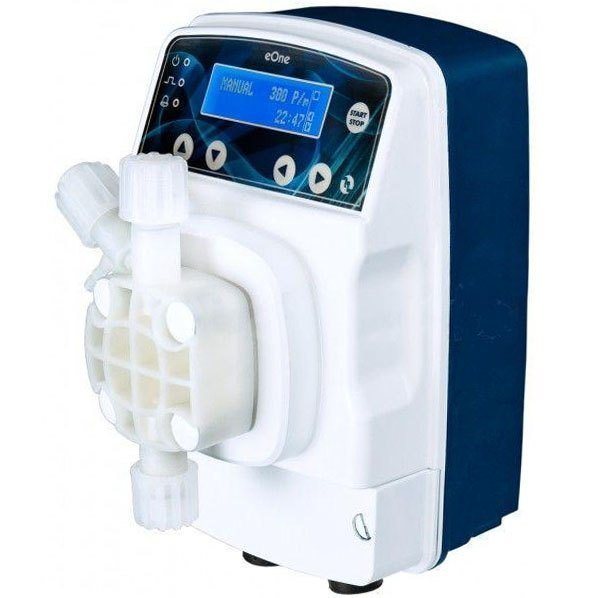

Соленоидный мембранный дозирующий насос Etatrone eONE MF 2007 с головкой из PVDF (артикул PEU483974I) служит для точного дозирования жидких реагентов любого химического состава. Это компактный цифровой дозатор с многофункциональным управлением. Насос реализован на базе микроэлектронной схемы, которая "разумно" управляет соленоидом, корректируя энергопотребление и подачу согласно колебаниям противодавления в системе.
Etatrone eONE MF 2007 работает в ручном режиме, либо в пропорциональном режиме дозирования от сигналов (импульсов) внешнего расходомера, от сигнала 4-20 мА и по установленному ppm. Дополнительной функцией является использование таймера, который обеспечивает еженедельное и ежедневное дозирование циклами Start/Stop.
1. Ручной «Manual». Насос дозирует в постоянном ON/OFF режиме, производительность регулируется частотой импульсов (впрысков) в диапазоне от 0 до 300 имп/мин или от 0 до 100%.
2. Пропорциональный «PROP». В данном режиме производитель предлагает широкий выбор функций.
2.1 Дозирование по сигналам от внешнего расходомера. На каждый сигнал расходомера насос подает определенную порцию реагента.
Количество порций реагента задается путем выбора функции:
«1xN» - на 1 сигнал расходомера выдается N импульсов насоса
«1xN(M)» - на 1 сигнал расходомера выдается NxM импульсов насоса, где М это количество сигналов расходомера в памяти
«1:N» - на N сигналов расходомера выдается 1 импульс насоса
«1 x ml» - на 1 сигнал расходомера подается заданное количество миллилитров реагента
«1 x L» - на 1 сигнал расходомера подается заданное количество литров реагента
«ml x m3» - на количество сигналов расходомера, соответствующее одному кубометру воды, подается заданное количество миллилитров реагента
Значения N, М, ml, L вводятся пользователем.
2.2. Режим ppm (миллионная доля). Данный режим используется, когда требуется дозировать очень точно.
Через меню программируются параметры сигнала от внешнего расходомера, импульсный объем реагента, % - концентрация реагента и значение ppm (от 0 до 20,00). На основе этих данных автоматически определяется и задается количество импульсов на объем воды, проходящей через расходомер.
2.3. Дозирование по внешнему токовому сигналу с диапазоном от 4 до 20 mA. Частота импульсов насоса пропорциональна получаемому mA сигналу - чем больше сигнал, тем выше производительность.
Установлены включаемые/отключаемые функции защиты, которые обеспечивают включение сигнализации и могут самостоятельно останавливать насос:
«UNDERLOAD» (недогрузка) - отвечает за забор реагента
«OVERLOAD» (перегрузка) - отвечает за сброс реагента
«FLOW SENSOR» - сигнализация датчика выходного потока, контроль выхода реагента из головки дозатора
«ALARM» - сигнал о переполнении памяти (превышении количества записанных сигналов).
Максимальная частота импульсов насоса 300 имп./мин, увеличенная частота впрыска реагента обеспечивает ровный поток с низкими пульсациями.
Производительность до 20 л/час (333,3 мл/мин) при противодавлении 7 бар. Объем одного импульса 1,11 мл.
Показатели производительности при снижении противодавления в системе:
- 21,3 л/час (355 мл/мин) при противодавлении 3 бар.
- 28,2 л/час (470 мл/мин) при противодавлении 0,5 бар.
Высота забора реагента 2 метра.
Электрические параметры: универсальное напряжение 100-250 В, потребляемая мощность до 35 Вт (может меняться, в соотношении с противодавлением), рабочий ток 1,9 А.
Электрические подключения: вход для импульсного расходомера (считывающий контакт), входы датчиков контроля уровня и контроля потока (датчики в комплект не входят). Вход 4-20 мА, релейный выход аварийного сигнала.

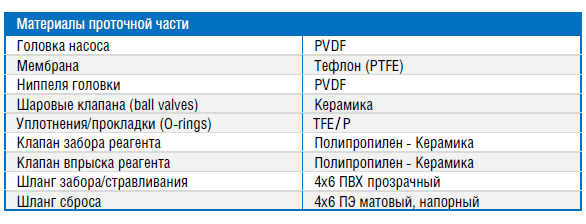

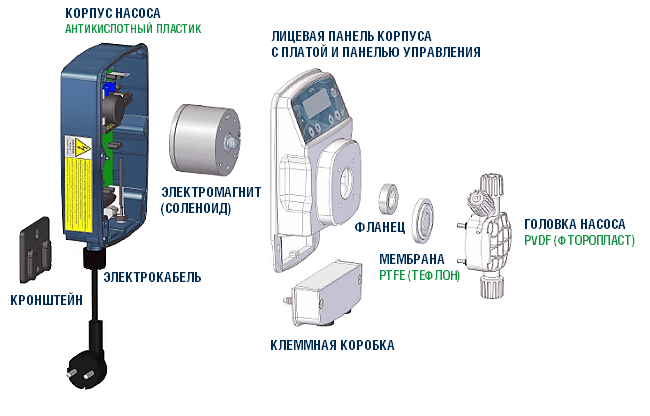

Схема конструкции и материалы исполнения дозатора
Головка дозатора имеет ручной клапан стравливания воздуха и устойчива к агрессивным средам.

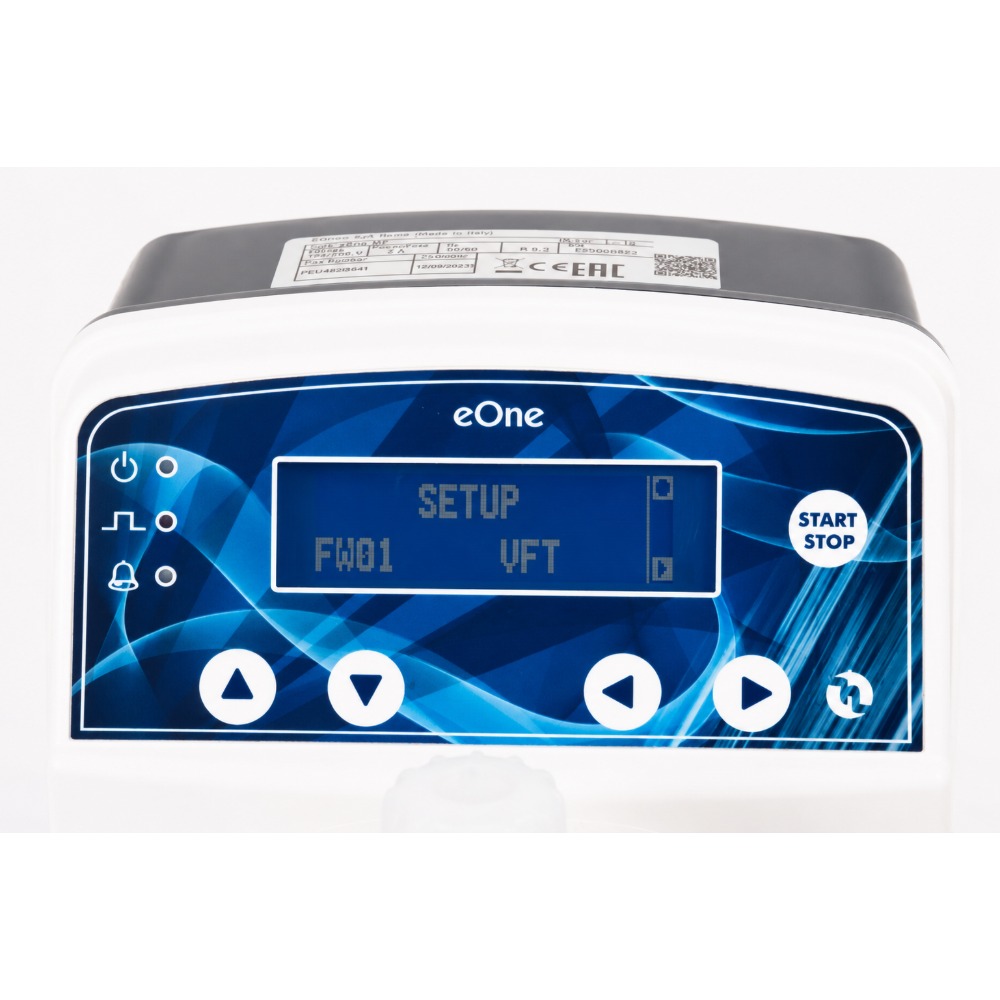

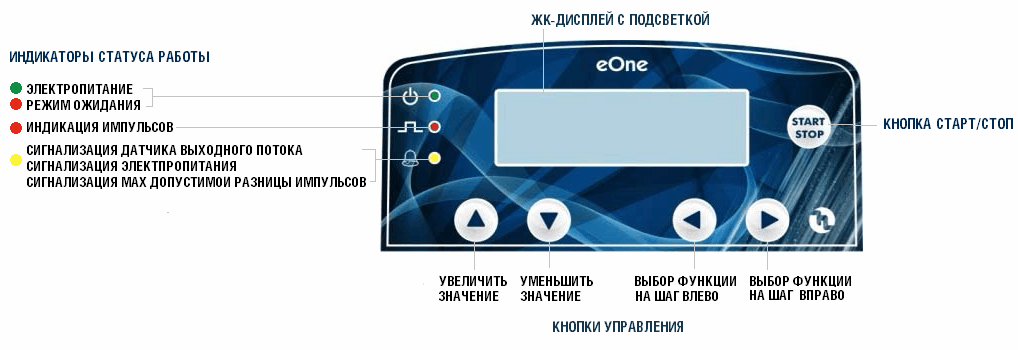

Панель управления состоит из графического ЖК-дисплея с подсветкой, светодиодных индикаторов статуса работы и сенсорных кнопок управления.
Стикер панели управления покрыт УФ-защитной пленкой.
Насос поставляется в сборе, готовым к работе.
Степень защиты IP65 (пыль, брызги).
Вариант монтажа: настенный.

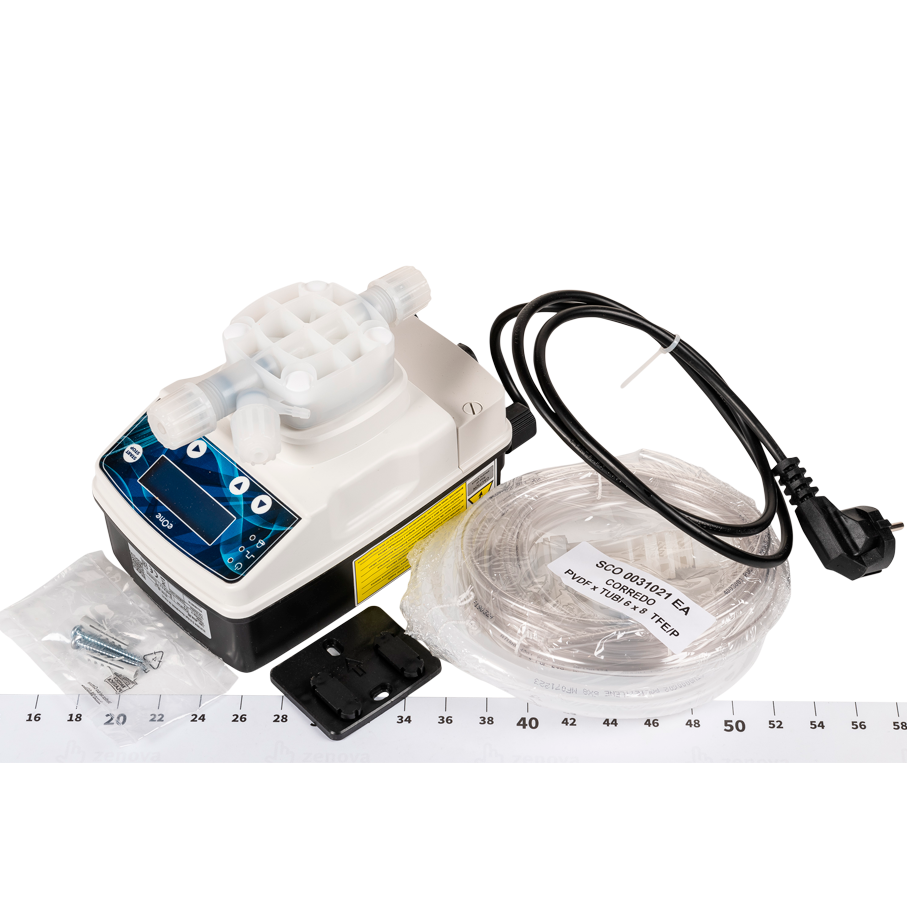

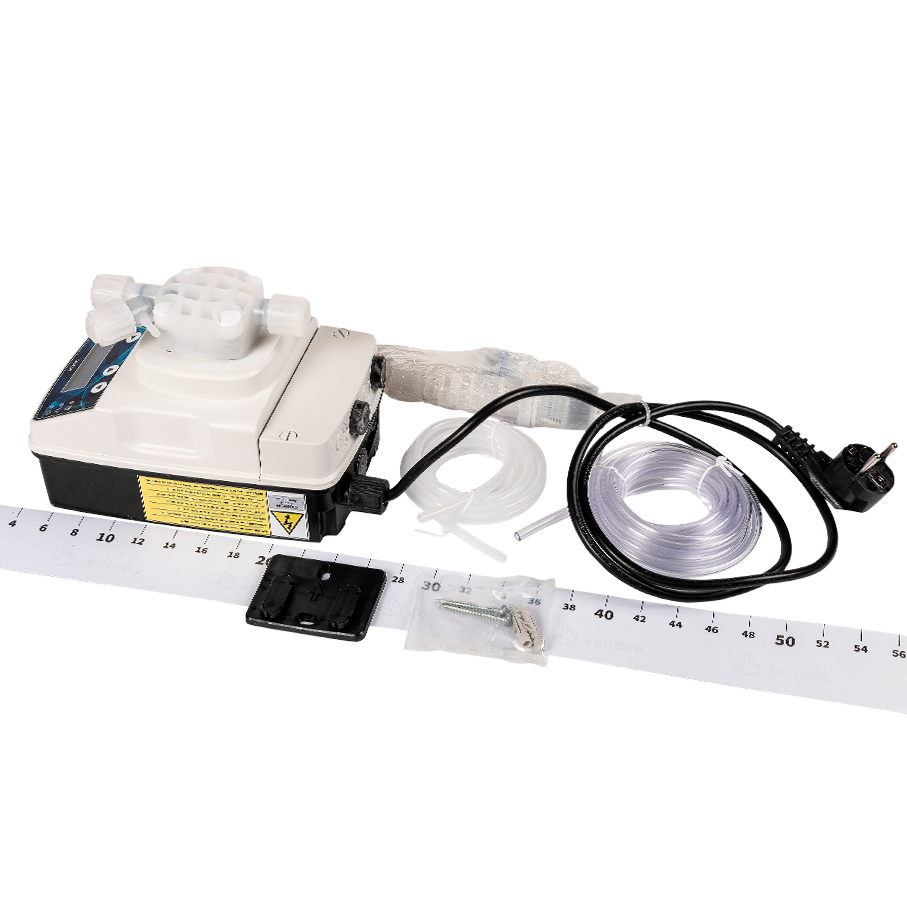

Комплектный набор:
Дозирующий насос (артикул PEU483974I)
Заборный шланг (4 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию.
Условия эксплуатации
- Температура окружающей среды должна быть 5-40°С.
- Максимальная относительная влажность - 80% при температуре 31°С и 50% при температуре 40°C.
- Входное напряжение 110-250 вольт.

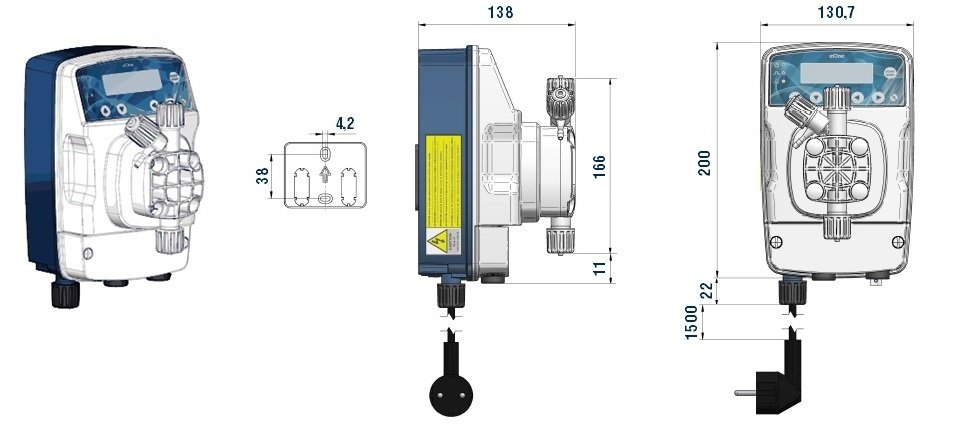

Габаритный чертеж насоса Etatron eONE MF 2007
