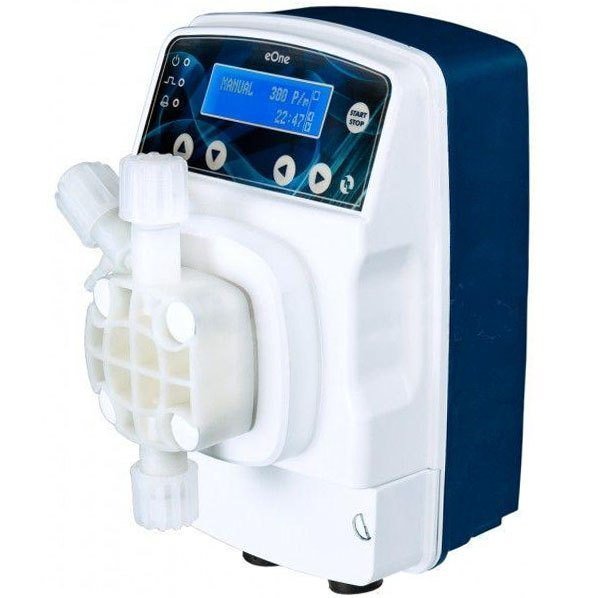

Соленоидный мембранный дозирующий насос Etatron eONE PLUS 1012

Соленоидный мембранный дозирующий насос Etatrone eONE PLUS 1012 с головкой из PVDF (артикул PEU463954I) служит для точного дозирования жидких реагентов любого химического состава. Этот современный цифровой дозатор с огромным выбором функций является флагманом линейки соленоидных насосов Etatrone.

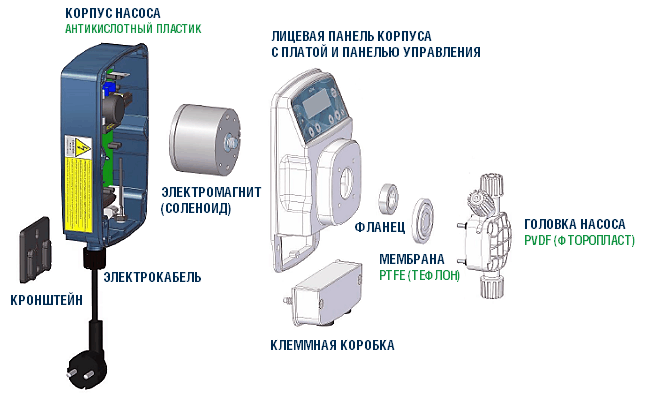

Он реализован на базе микроэлектронной схемы, которая "разумно" управляет соленоидом, корректируя энергопотребление и подачу согласно колебаниям противодавления в системе.



Etatrone eONE PLUS 1012 работает в ручном режиме, либо в пропорциональном режиме дозирования по уровню рН (кислотно/щелочного баланса), RedOx (окислительно-восстановительного потенциала Rx) и свободного хлора (Cl), от сигналов (импульсов) внешнего расходомера, от сигнала 4-20 мА, по установленному ppm.

1. Ручной «Manual». Насос дозирует в постоянном ON/OFF режиме, производительность регулируется частотой импульсов (впрысков) в диапазоне от 0 до 300 имп/мин или от 0 до 100%.

2. Пропорциональный «PROP». В данном режиме производитель предлагает широкий выбор функций.

2.1. Дозирование по уровню рН, RedOx, Cl воды. Насос оснащен встроенным контроллером, при программировании необходимо выбрать один из измеряемых параметров: pH, Rx или Cl. Диапазоны измерений уровня: pH 0-14 с разрешением 0,01 pH, Rx от -1000 до +1400 мВ с разрешением 1 мВ, Cl 0-20 ppm с разрешением 0,1 ppm.

2.2. Дозирование по сигналам от внешнего расходомера. На каждый сигнал расходомера насос подает определенную порцию реагента. Количество порций реагента задается путем выбора функции:

«1xN» - на 1 сигнал расходомера выдается N импульсов насоса

«1xN(M)» - на 1 сигнал расходомера выдается NxM импульсов насоса, где М это количество сигналов расходомера в памяти

«1:N» - на N сигналов расходомера выдается 1 импульс насоса

«1 x ml» - на 1 сигнал расходомера подается заданное количество миллилитров реагента

«1 x L» - на 1 сигнал расходомера подается заданное количество литров реагента

«ml x m3» - на количество сигналов расходомера, соответствующее одному кубометру воды, подается заданное количество миллилитров реагента

Значения N, М, ml, L вводятся пользователем.

2.3. Режим ppm (миллионная доля). Данный режим используется, когда требуется дозировать очень точно.

Через меню программируются параметры сигнала от внешнего расходомера, импульсный объем реагента, % - концентрация реагента и значение ppm (от 0 до 20,00). На основе этих данных автоматически определяется и задается количество импульсов на объем воды, проходящей через расходомер.

2.4. Дозирование по внешнему токовому сигналу с диапазоном от 4 до 20 mA. Частота импульсов насоса пропорциональна получаемому mA сигналу - чем больше сигнал, тем выше производительность.

Дополнительные функции: использование таймера, настройка выхода 4-20 мА, установка времени задержки включений, ручная или автоматическая термическая компенсация (при подключении соответствующего датчика PT100).

Установлены включаемые/отключаемые функции защиты, которые обеспечивают включение сигнализации и могут самостоятельно останавливать насос:

«UNDERLOAD» (недогрузка) - отвечает за забор реагента

«OVERLOAD» (перегрузка) - отвечает за сброс реагента

«FLOW SENSOR» - сигнализация датчика выходного потока, контроль выхода реагента из головки дозатора

«ALARM» – сигнал о переполнении памяти (превышении количества записанных сигналов).





Максимальная частота импульсов насоса 300 имп./мин, увеличенная частота впрыска реагента обеспечивает ровный поток с низкими пульсациями.

Производительность до 10 л/час (166,6 мл/мин) при противодавлении 12 бар. Объем одного импульса 0,56 мл.

Показатели производительности при снижении противодавления в системе:

- 11,8 л/час (196,6 мл/мин) при противодавлении 6 бар.

- 14,3 л/час (238,3 мл/мин) при противодавлении 2 бар.

Высота забора реагента 2 метра.

Электрические параметры: универсальное напряжение 100-250 В, потребляемая мощность до 32 Вт (может меняться, в соотношении с противодавлением), рабочий ток 1,8 А.

Электрические подключения: вход для импульсного расходомера, входы датчиков контроля уровня и контроля потока (датчики в комплект не входят). Вход и выход 4-20 мА. Входы для датчиков pH, Rx, Cl. Вход для датчика PT100 (в комплект не входит), релейный выход аварийного сигнала.

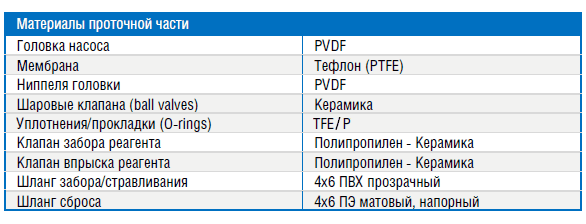

Головка дозатора имеет ручной клапан стравливания воздуха и устойчива к агрессивным средам.

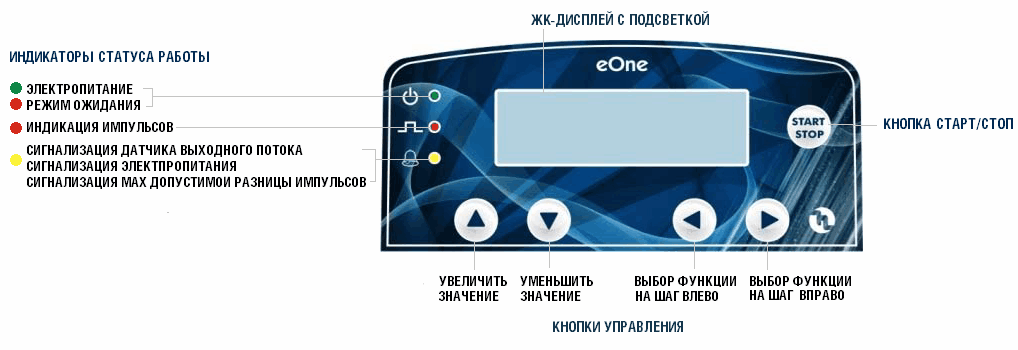

Панель управления состоит из графического ЖК- дисплея с подсветкой, 3 светодиодных индикаторов статуса работы, 5 сенсорных кнопок управления.

Стикер панели покрыт полиэфирной пленкой, устойчивой к УФ-лучам и влаге.







Насос поставляется в сборе, готовым к работе.

Степень защиты IP65 (пыль, брызги).

Вариант монтажа: настенный.

Дозирующий насос (артикул PEU463954I)

Заборный шланг (4 п.м.)

Напорный шланг (2 п.м.)

Клапаны впрыска/забора (1 шт./1 шт.)

Паспорт и инструкция по установке и обслуживанию.
