Пластинчато-роторный вакуумный насос DVP LC.40_220

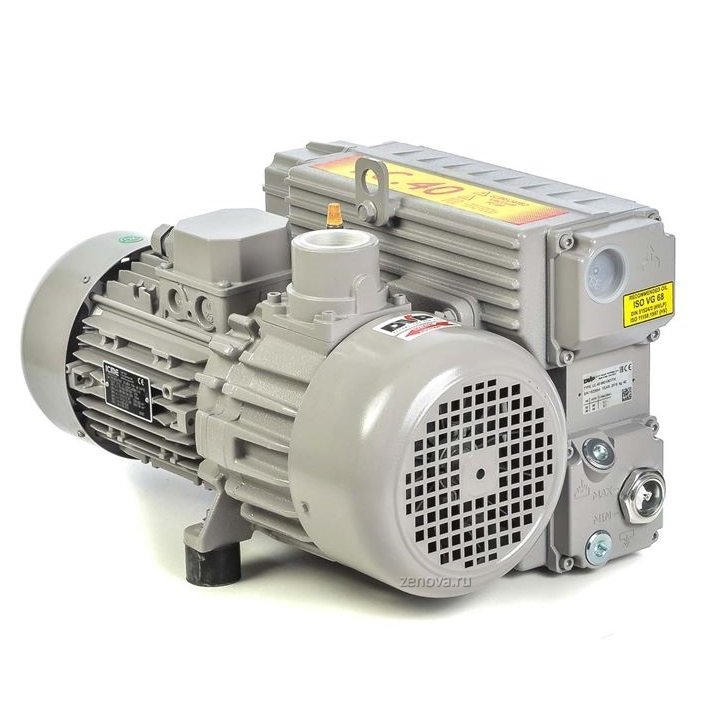

Внешний вид насоса DVP LC.40
Почему важно прогревать насос в начале работы
Вакуумные фильтры - как правильно подобрать?
Пластинчато-роторный вакуумный насос DVP LC.40_220

Почему важно прогревать насос в начале работы

Вакуумные фильтры - как правильно подобрать?

i
Страна производстваf:
Италия
Инструкция DVP LC/LB (757.65 КБ)Инструкция DVP LC25-305 (англ. яз.) (3.23 МБ)Тех. хар-ки DVP LC40/LC60 (англ. яз.) (274.14 КБ)
Артикул
9601067/MA
Код товара
155190
Макс. расход
40
Мин. остаточное давление?

Показывает насколько вакуумный насос способен уменьшить давление в вакуумируемой линии по сравнению с атмосферным. Чем больше воздуха из вакуумируемой линии способен откачать насос (относительно ее объема), тем  меньше будет значение в мбар и тем ближе остаточное давление приблизится к абсолютному вакууму.

Для понимания: обычное атмосферное давление приблизительно равно 1000 мбар. Абсолютный вакуум равен 0 мбар.

Например, если остаточное давление для насоса равно 100 мбар, значит насос сможет снизить давление в линии на 900 мбар. Внутри останется  100 мбар давления (приблизительно 10% от атмосферного давления).

Если остаточное давление для насоса равно 1 мбар, значит насос может снизить давление на 999 мбар и в вакуумируемой линии останется 1 мбар или 0,1% атмосферного давления.

Насосы низкого вакуума способы создавать остаточное давление от 1 до 250 мбар.
Форвакуумные насосы могут создавать создавать остаточное давление от 0,01 до 1 мбар.

На практике способность насоса достигать заявленного остаточного давления зависит не только от него самого, но от разных факторов. Прежде всего от герметичности вакуумируемой линии. Если она не совсем герметична и воздух снаружи способен проникать внутрь нее (происходят так называемые натекания воздуха), то реальное остаточное давление будет выше заявленного. Например, при заявленных 1 мбар остаточного давления по факту можете получить 20 мбар из-за натеканий.

0.1
Мощность (кВт)
1.1
Обороты в минуту
1400
Напряжение (В)
220
Уровень шума (дБ)
64
Объем масла (л)
1.5
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1 1/2
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1 1/4
ДхШхВ (см)
49х31х30
Вес (кг)
46.5
224 114 ₽
2 037 €

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Загружаем аксессуары…

Описание модели LC.40_220


Пластинчато-роторный вакуумный насос DVP LC.40_220 (Италия) – это одноступенчатый вакуумный насос с масляной смазкой. Функциональные возможности насоса:
- откачивание закрытых объемов чистого воздуха и инертных газов до предельного вакуума 0,1 мбар (гПа);
- откачивание газовоздушных смесей с высокой концентрацией водяного пара до предельного вакуума 14 мбар (гПа);
- работа в непрерывном режиме в диапазоне давлений 400 ÷ 0,1 мбар (гПа).
LC.40_220 оснащен обратным клапаном, фильтром масляного тумана, масловозвратным клапаном, газобалластным устройством с отсечным клапаном "ON/OFF", масляным фильтром с байпасом, виброгасителями. Насос производится итальянской компанией D.V.P. Vacuum Technology s.p.a, заводской номер модели 9601067.

Производительность насоса 40 м3/ч, что составляет 666,6 л/мин.
Предельное остаточное давление без водяного пара 0,1 мбар (абс) – газобалластное устройство отключено "OFF".
Предельное остаточное давление с водяным паром 14 мбар (абс) – газобалластное устройство включено "ON".
Максимальная скорость откачки водяного пара 0,5 кг/ч.
Всасывающий патрубок с резьбовым присоединением G 1-1/2", выхлопной G 1-1/4".
Расход вакуумного масла 1,0 ÷ 1,5 дм3 (л), тип масла ISO BV68 (SW60).
Интервал рабочей температуры насоса 65 ÷ 70° C.
Уровень шума не более 64 дБ (А).

Электротехнические данные двигателя насоса – 1 фаза/220 В/50 Гц, 1400 об/мин, мощность 1,1 кВт.
Охлаждение насоса, двигателя и циркулирующего масла обеспечивает вентилятор.

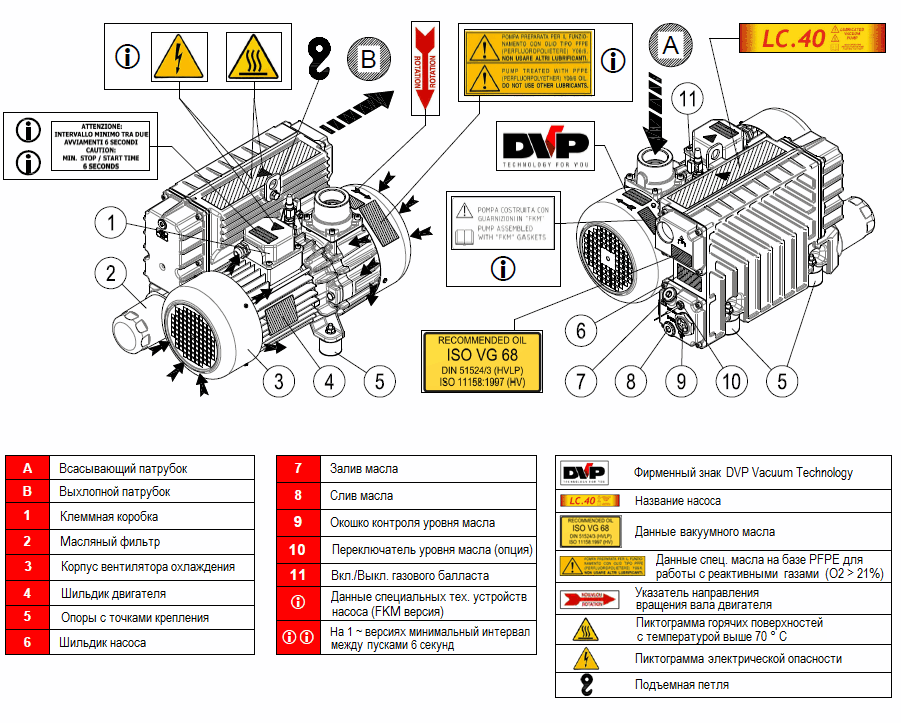

Конструкция насоса DVP LC.40_220
Пластинчато-роторный вакуумный насос DVP LC.40_220

Материалы конструкции

  • Корпус - сталь
  • Лопатки - алюминий.

Области применения

  • Вакуумная сушка;
  • Деревообрабатывающее производство;
  • Дегазация;
  • Вакуумные присоски и удержание грузов;
  • Производство сублимированных продуктов;
  • Химические предприятия;
  • Производство полупроводников.

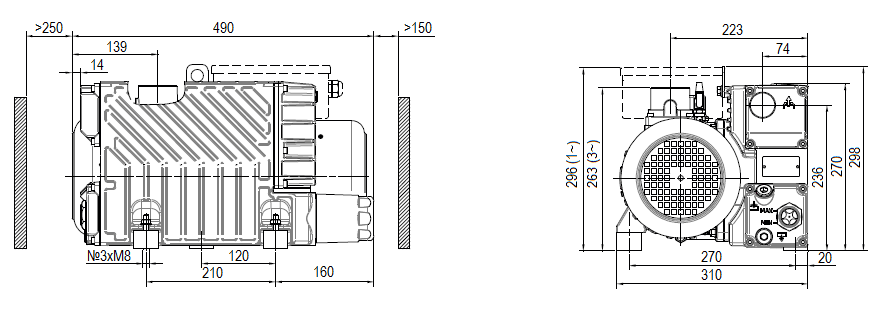

Габаритный чертеж насоса DVP LC.40_220

Габаритный чертеж насоса DVP LC.40_220

Комплект поставки

  • Насос.
  • Масло для первой заправки.
  • Автоматическое газобалластное устройство (встроено).
  • Обратный клапан (встроен).
  • Для моделей с индексом 40 и больше — фильтр масляного тумана (встроен).
  • Инструкция.
  • Отдельный гарантийный талон не прилагается (гарантия 12 месяцев со дня продажи по накладной или товарному чеку).
