В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней резьбы (мм)
Реальный диаметр наружной резьбы (мм)
1/8
5
8,5-8,9
9,3-9,7
1/4
8
11,4-11,9
12,9-13,1
3/8
10
14,9-15,4
16,3-16,6
1/2
15
18,6-19
20,5-20,9
3/4
20
24,1-24,5
26,1-26,4
1
25
30,3-30,8
33-33,2
1 1/4
32
39-39,5
41,5-41,9
1 1/2
40
44,8-45,3
47,4-47,8
2
50
56,2-56,6
59,2-59,6
2 1/2
65
73,8
76
3
80
86,8
89
4
100
105,8
108
5
125
130,8
133
6
150
156,8
159
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).
4
Выходной патрубок (дюйм) ?
В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/8
5
8,5-8,9
9,3-9,7
1/4
8
11,4-11,9
12,9-13,1
3/8
10
14,9-15,4
16,3-16,6
1/2
15
18,6-19
20,5-20,9
3/4
20
24,1-24,5
26,1-26,4
1
25
30,3-30,8
33-33,2
1 1/4
32
39-39,5
41,5-41,9
1 1/2
40
44,8-45,3
47,4-47,8
2
50
56,2-56,6
59,2-59,6
2 1/2
65
73,8
76
3
80
86,8
89
4
100
105,8
108
5
125
130,8
133
6
150
156,8
159
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

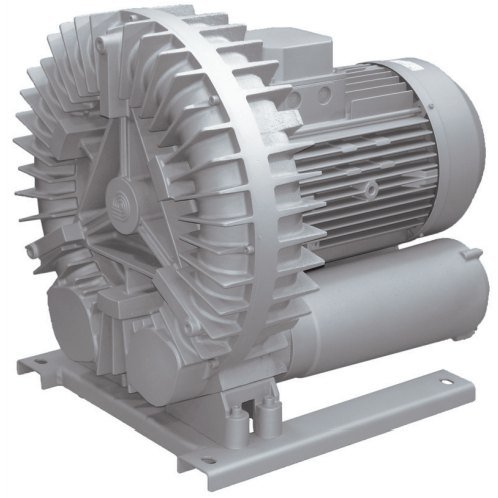

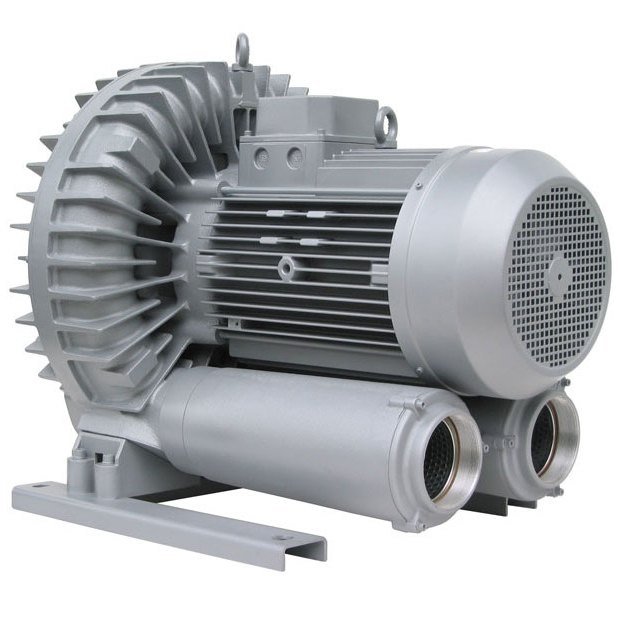

Одноступенчатая вихревая воздуходувка Esam UNIJET 1000 (производство - Италия) позволяет перекачивать чистый воздух и прочие неагрессивные к алюминию газы. Корпус и рабочее колесо выполнены из алюминиевого литья.
- Максимальная производительность воздуходувки 1200 м3/час при нулевом перепаде давлений.
- В режиме компрессора максимальный перепад давлений 390 мбар при расходе 570 м3/час. При таком перепаде давлений разница температур на входе и выходе в воздуходувку составляет 75 °C, а потребляемая мощность 16,3 кВт.
- В режиме вакуумного насоса максимальный перепад давлений 345 мбар при расходе 565 м3/час. При таком перепаде давлений разница температур на входе и выходе в воздуходувку составляет 102 °C, а потребляемая мощность 18,5 кВт.
Воздуходувка UNIJET 1000 оснащена встроенным шумоглушителем на входе и выходе, уровень шума составляет 74 дБ.
Электродвигатель
Воздуходувка UNIJET 1000 оснащена трехфазным электродвигателем мощностью 20 кВт. Двигатель подключается треугольником (на 345-415 В) с номинальной силой тока 44,3 А.
Дополнительные комплектующие
При покупке воздуходувки UNIJET 1000 рекомендуем также приобрести следующие дополнительные комплектующие:
1. Фильтр в сборе (конус) + соединение. Актуален при работе воздуходувки в режиме компрессора. Использование фильтра строго необходимо, если в воздуходувку поступает неочищенный воздух (например, с улицы).
2. Сменный бумажный фильтрующий элемент (для фильтра в сборе).
3. Вакуумный фильтр. Актуален при работе воздуходувки в режиме вакуумного насоса, если в емкости, откуда откачивается воздух, есть какие-то механические примеси.
5. Предохранительный клапан для защиты воздуходувки от перегрева при избыточном перепаде давлений (вакуумный или компрессорный клапан в зависимости от режима, в котором работает воздуходувка). Использование предохранительного клапана строго необходимо, если рабочий перепад давлений будет близок к максимально допустимому для этой модели.
Материалы конструкции
Корпус и рабочее колесо воздуходувок Esam изготовлены из алюминиевого литья (стандартно для всех вихревых воздуходувок).
Материалы прочих деталей не специфицируются.

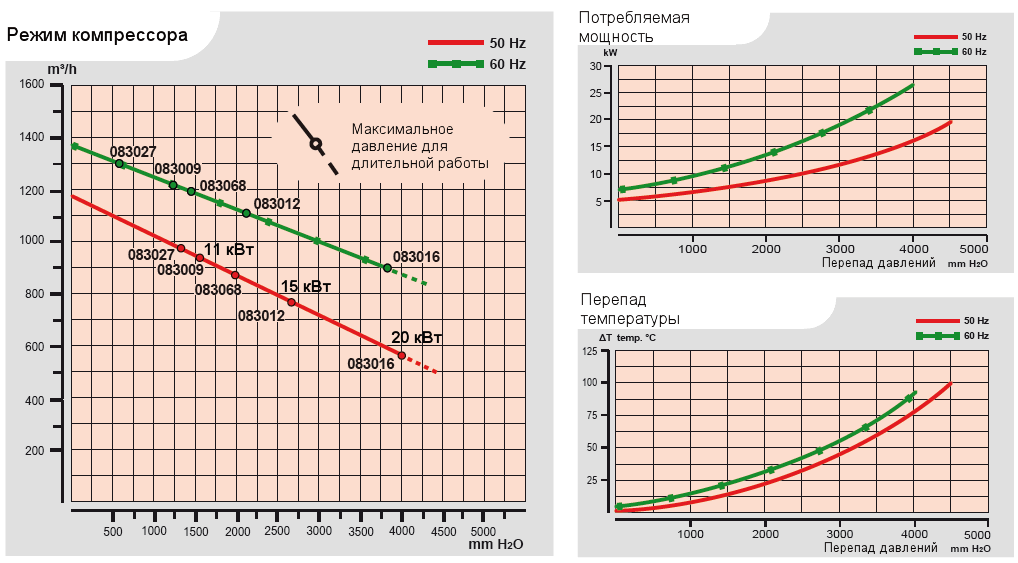

Характеристики воздуходувки Esam UNIJET 1000 в компрессорном режиме

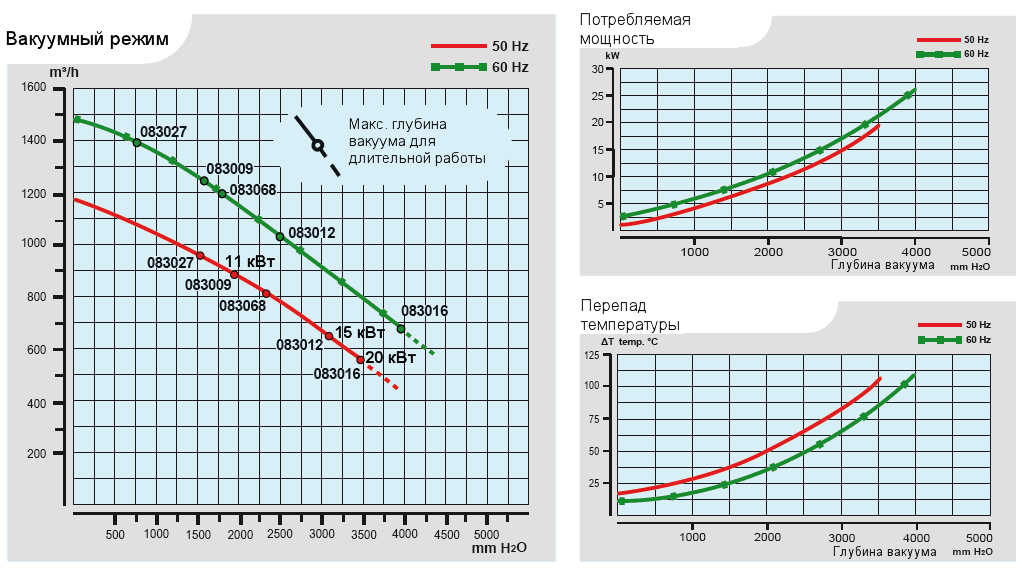

Характеристики воздуходувки Esam UNIJET 1000 в вакуумном режиме
Области применения
Аэрация;
Деревообработка;
Типография;
Медицина;
Фармацевтика;
Работа станков с ЧПУ;
Системы пневмотранспорта;
Процессы упаковки с использованием вакуума и др.
Габаритный чертеж воздуходувки Esam UNIJET 1000
