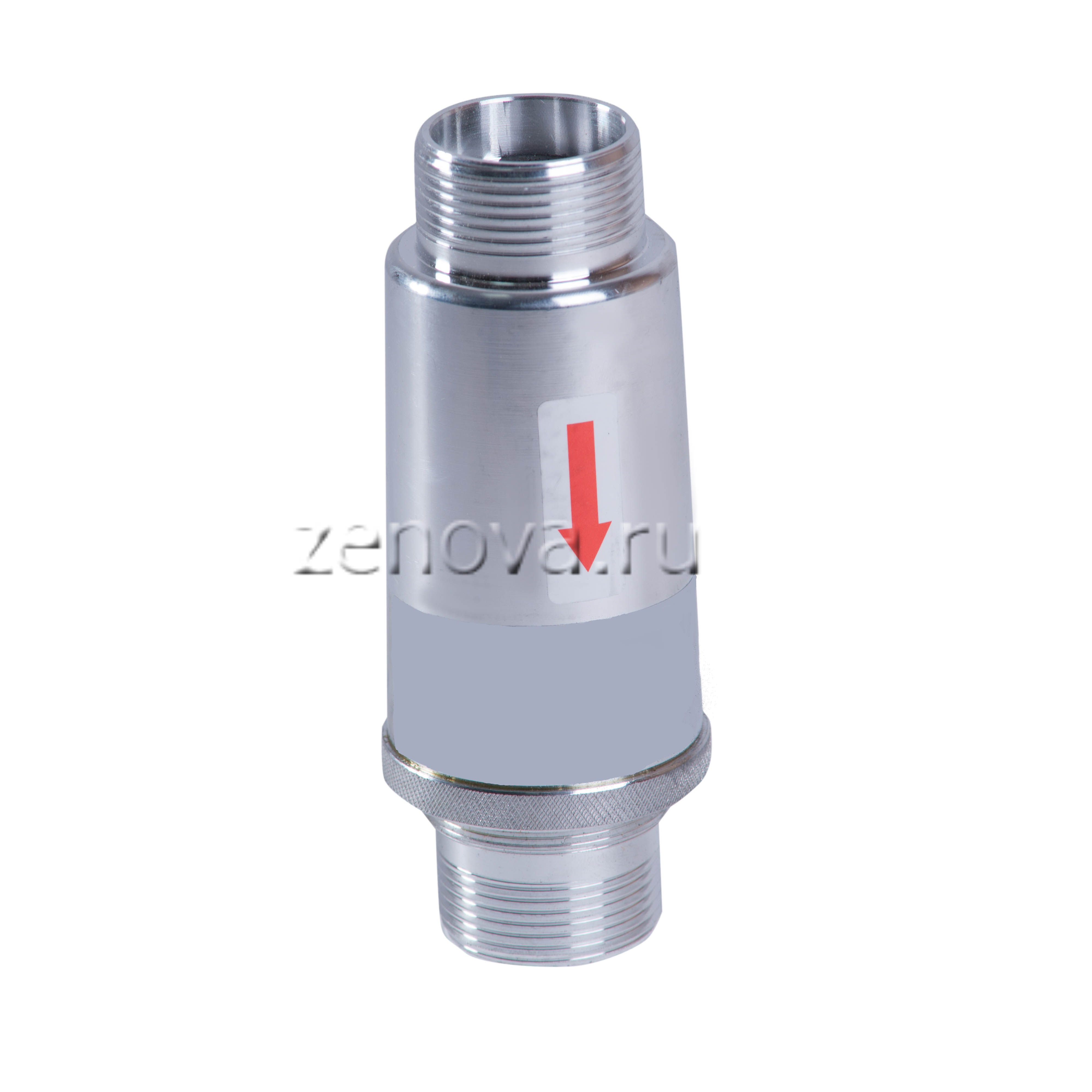

Предохранительный клапан RV032 GV01 (0-300 мбар)

Предохранительный клапан RV032 GV01 (0-300 мбар) предназначен для вихревых воздуходувок, рассчитанных на рабочее давление в диапазоне 0–300 мбар или аналогичный уровень вакуума. С расходом воздуха через клапан не более 680 м³/ч. Вес клапана – 355 г. (проверено нами). Присоединительный размер – 32 мм (1 1/4 дюйма)

Клапан защищает воздуходувку от работы при избыточном давлении. В случае превышения допустимого давления (или вакуума) в системе он автоматически стравливает часть воздуха, предотвращая перегрев оборудования. Это особенно важно при непрерывной работе воздуходувки или насоса в системах, где допустимы незначительные утечки или натекания. Когда утечки полностью исключены, этот клапан не подойдёт – потребуется другое оборудование. Предохранительный клапан ежедневно спасает жизнь тысячам воздуходувок по всей России.

Принцип настройки клапана:

• В режиме нагнетания: при взгляде сверху вращение регулировочного винта по часовой стрелке увеличивает давление, против часовой – снижает.

• В режиме вакуума: при взгляде сверху вращение по часовой стрелке увеличивает глубину вакуума, против часовой – уменьшает.

  Установка предохранительного клапана обязательна как в компрессорном, так и в вакуумном режимах. Настройка клапана в каждом случае имеет свои особенности. В видеоинструкции (пролистайте чуть ниже) подробно показано, как правильно отрегулировать клапан для обоих режимов (в компрессорном режиме таймкод 4:42, в вакуумном – 9:35).

  Как выбрать клапан:

  Если диапазоны нескольких клапанов пересекаются, не выбирайте произвольно: выбирайте клапан, который ближе всего соответствует требуемому расходу и рабочим условиям (давление, присоединения, возможность регулировки). По возможности – берем ближайший номинал; если значение лежит ровно посередине, выбираем меньшую модель.

  Пример:

  • Для расхода 630 м³/ч — выбираем GV32;

  • Для расхода 650 м³/ч — выбираем GV65;

  • Для расхода 640 м³/ч — выбираем меньшую модель (GV32).
