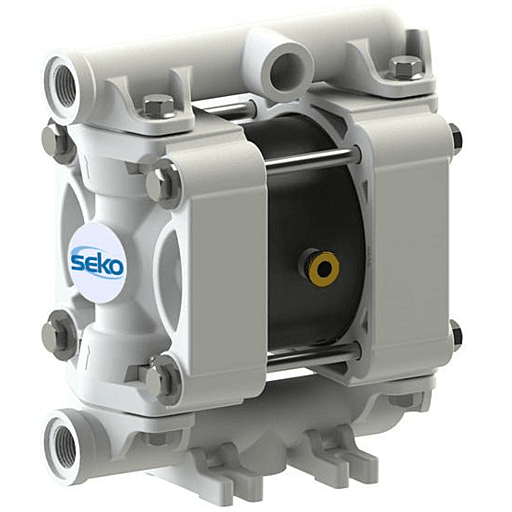

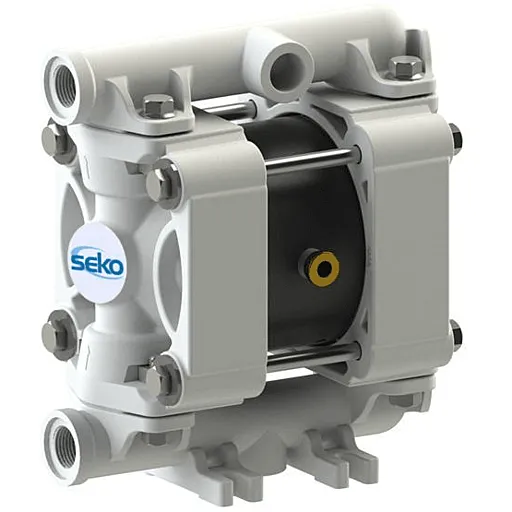

Описание модели AF0018M
Мембранный пневматический насос Duotek AF0018M выполнен из следующих материалов:
- корпус из ацеталя (POMc),
- мембраны со стороны жидкости из PTFE,
- мембраны со стороны воздуха из Hytrel,
- шарики из PTFE,
- седла из ацеталя,
- уплотнительные кольца из Viton.
Заводской артикул насоса AF000018MHTTMV1, страна производства Италия.
Насос из ацеталя имеет строго определенный круг применения. Он обладает исключительной стойкостью к растворителям, при этом абсолютно несовместим с кислотами и щелочами. Duotek AF0018M позиционируется как доступная альтернатива нержавеющему насосу для перекачивания растворителей. Данная модель способна перекачивать большинство кетонов, ацетатов, альдегидов, хлорированных углеводородов ароматического ряда, толуола, ЛКМ на основе растворителей и разбавителей.
Максимальная вязкость перекачиваемой жидкости 10 000 cps, содержание твердых включений до 2,5 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 1,5 до 7 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 80°C.
Уровень шума работающего насоса 65 дБ.
Степень взрывозащиты насоса – зона 2 ATEX (EX II 3/3 GD c IIB T135C). Для перекачивания взрывоопасных растворителей используйте модель из кондуктивного ацеталя (с буквой «N»).
Производительность Duotek AF0018M до 1,2 м3/час (20 л/мин), а максимальный напор достигает 70 метров. Высота самовсасывания до 5метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 3/8" BSP, для воздуха – 6 мм.

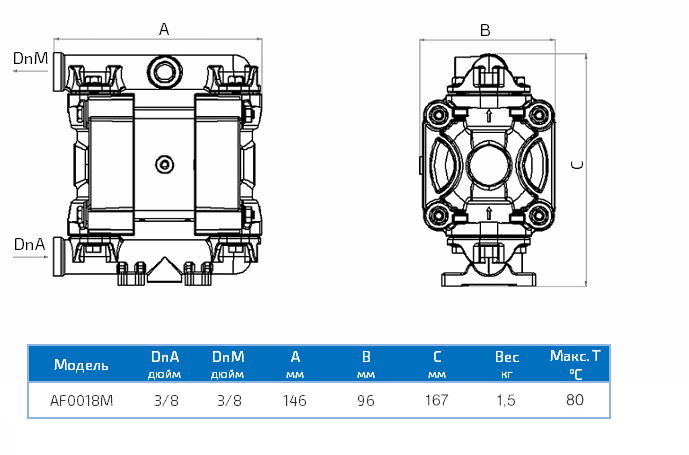

Габаритный чертеж насоса Duotek AF0018M
График производительности насоса Duotek AF0018M
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности, в свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 7 бар оптимальным режимом работы будет перекачивание 0,6 м3/ч жидкости (10 л/мин) с напором 53 метра, расход воздуха при этом составит 60 нл/мин. Ниже на этой странице показан еще один цифровой график с рабочей кривой насоса при давлении 7 бар.
