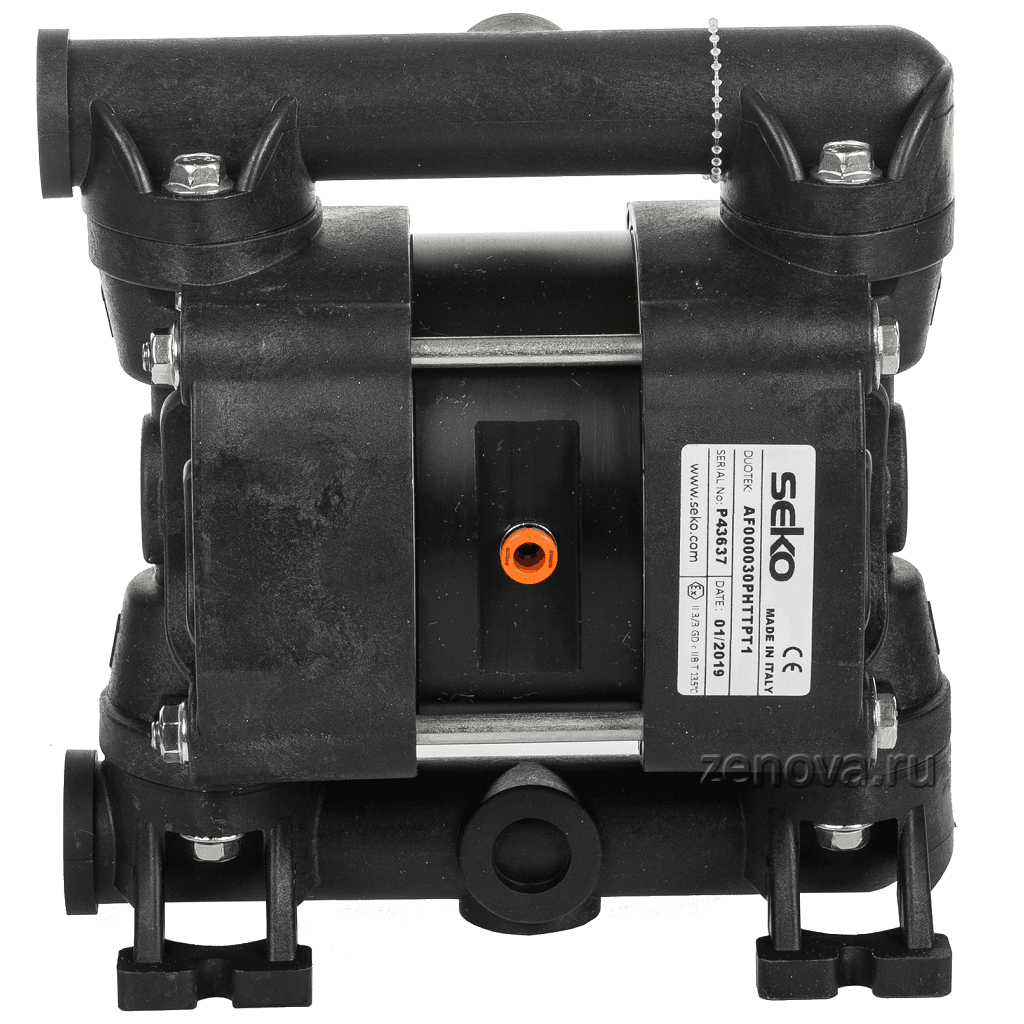

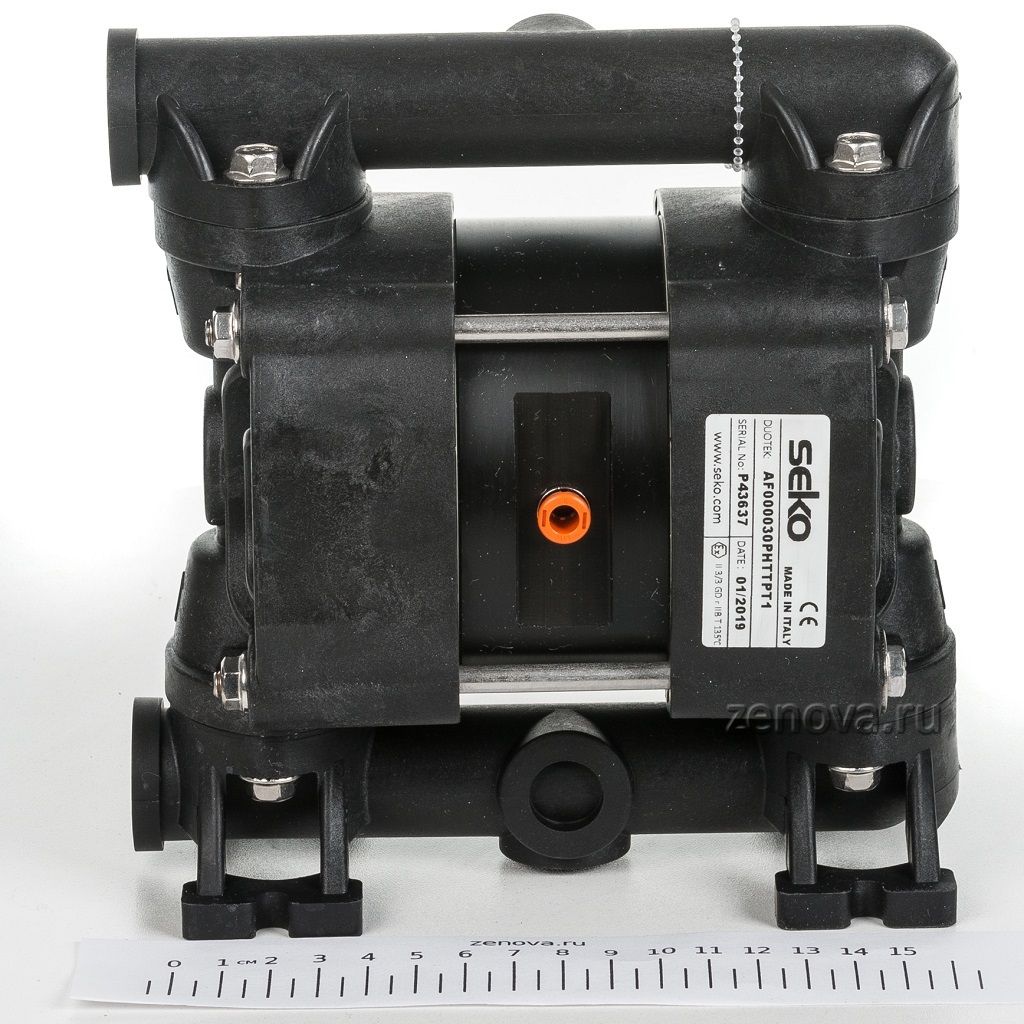

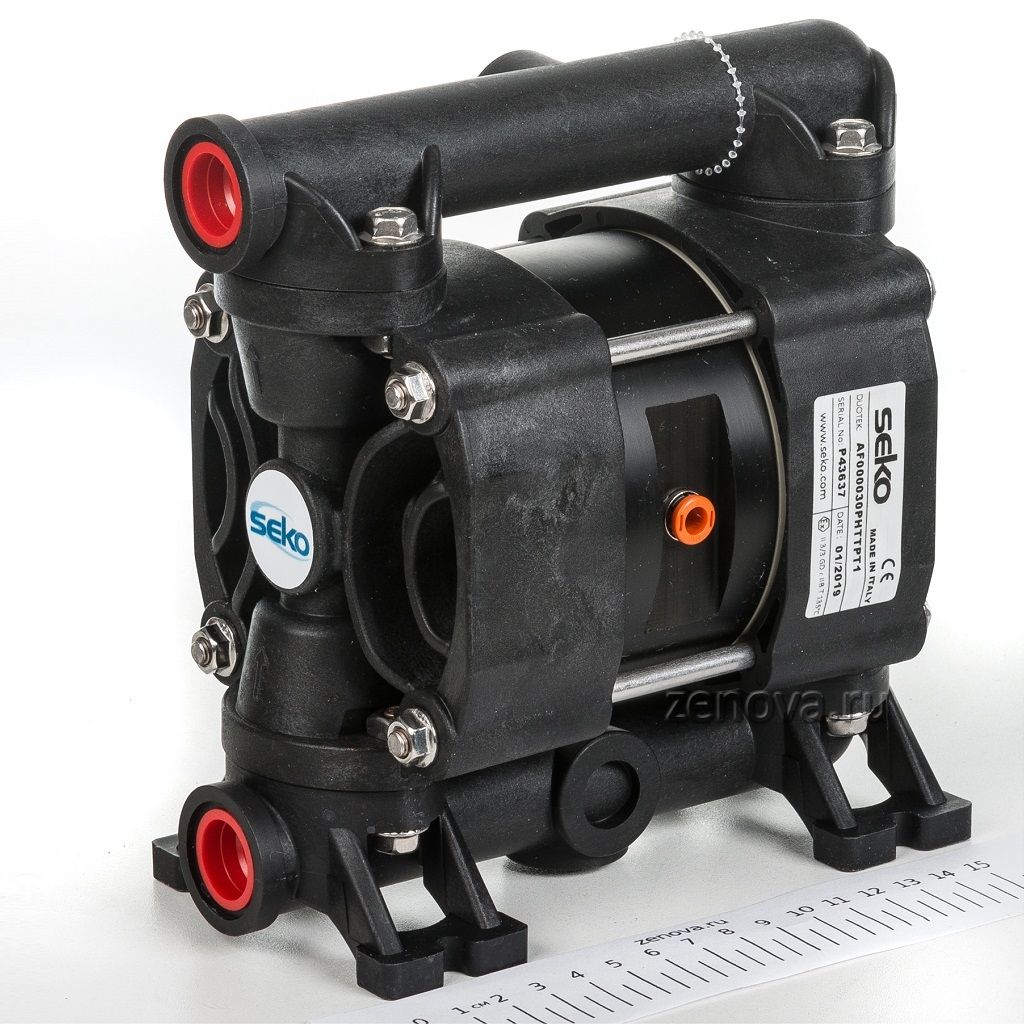

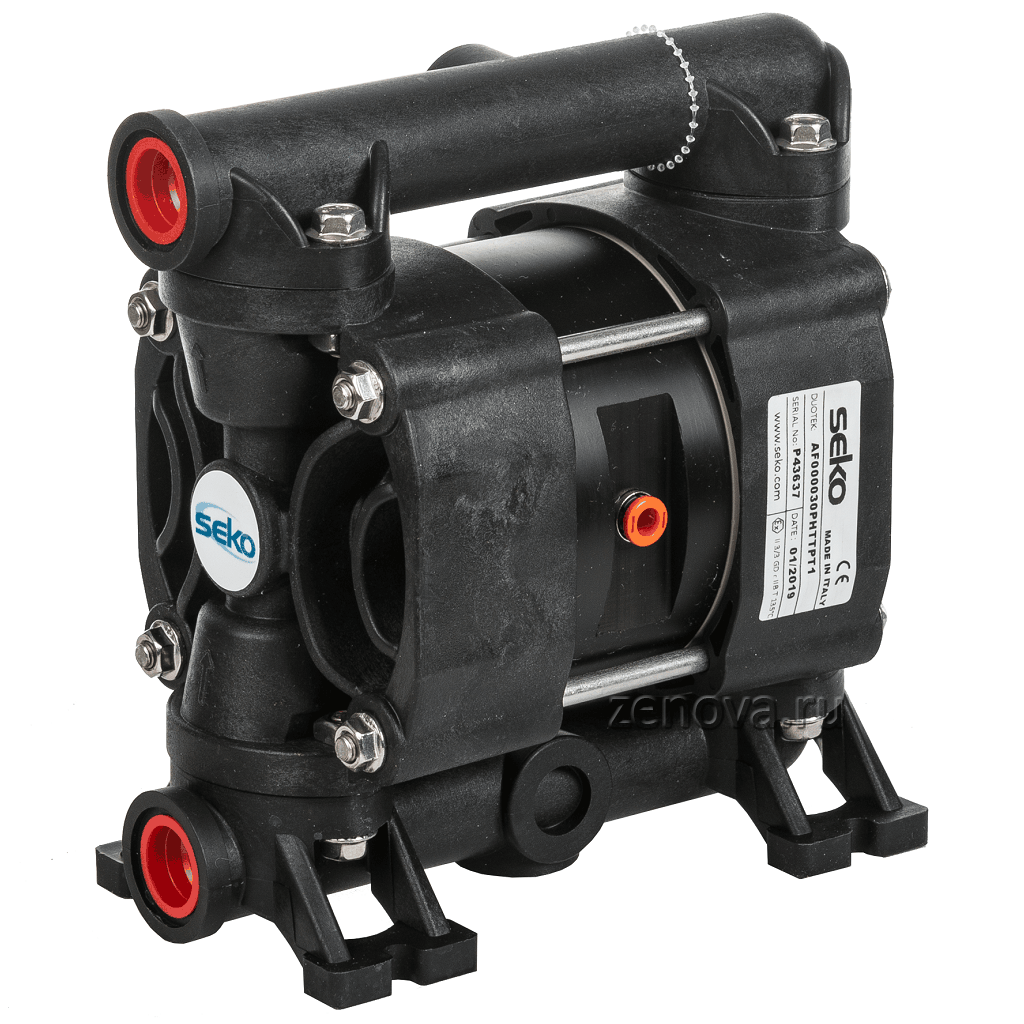

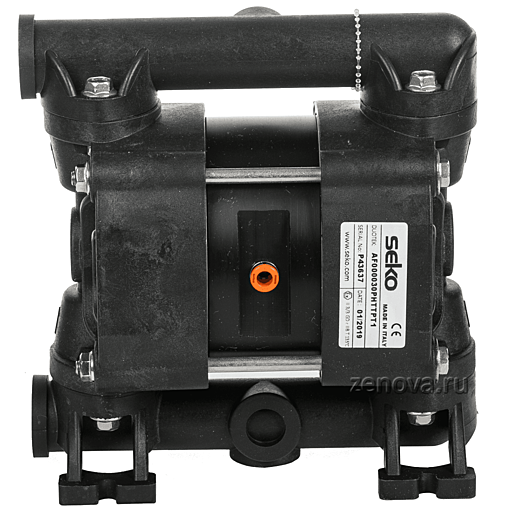

Описание модели AF0030P
Мембранный пневматический насос Duotek AF0030P выполнен из следующих материалов:
- корпус из полипропилена,
- мембраны со стороны жидкости из PTFE,
- мембраны со стороны воздуха из Hytrel,
- шарики из PTFE,
- седла из полипропилена,
- уплотнительные кольца из Viton.
Заводской артикул насоса AF000030PHTTPV1, страна производства Италия.
Насос позволяет перекачивать агрессивные абразивные жидкости (см. таблицу совместимости) с вязкостью до 15 000 cps и содержанием твердых включений до 3 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 1,5 до 7 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 65°C.
Шум, издаваемый при работе насоса, составляет 65 дБ.
Насос выпускается во взрывобезопасном исполнении по ATEX для зоны 2.
Производительность насоса AF0030P до 2,1 м3/час (35 л/мин), а максимальный напор достигает 70 метров. Высота самовсасывания до 5 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 1/2" BSP, для воздуха – 6 мм.

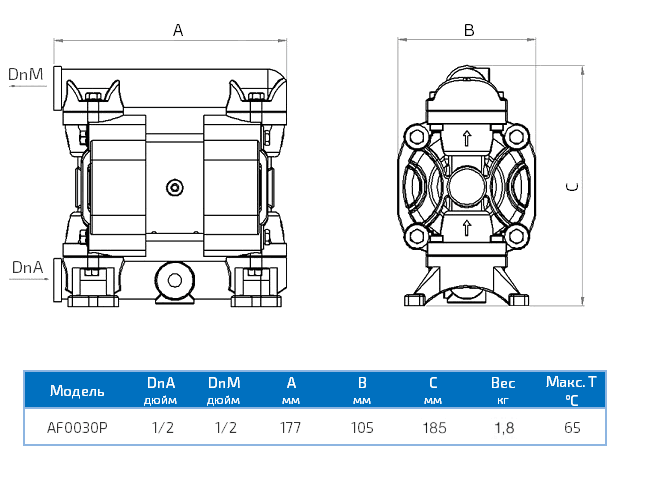

Габаритный чертеж насоса Duotek AF0030P
График производительности насоса Duotek AF0030P
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 7 бар оптимальным режимом работы будет перекачивание 1,2 м3/ч жидкости (20 л/мин) с напором 49 метров, расход воздуха при этом составит 130 нл/мин. Ниже на этой странице показан еще один цифровой график с рабочей кривой насоса при давлении 7 бар.
Видео и 3D-фото
Обзор насосов Duotek AF0030P, 0050P, 0065P
Сборка/разборка насоса Duotek AF0030
Активный и пассивный демпферы пульсаций. Сравнительный тест.
Почему появляются пузыри в напорной линии
