Мембранный пневматический насос Seko AF0007P

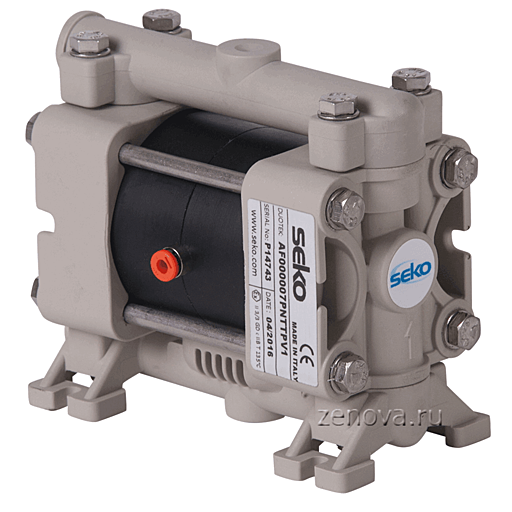

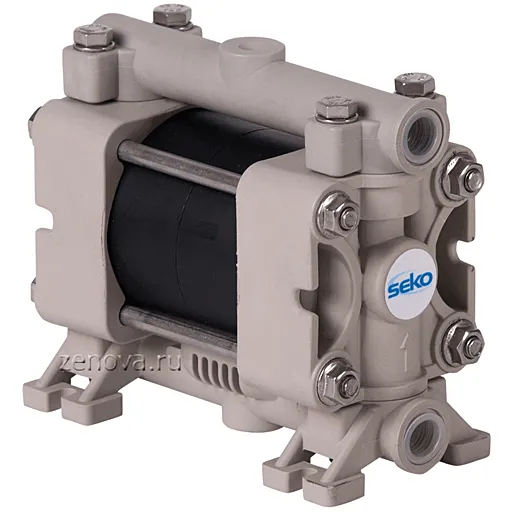

Внешний вид модели Seko Duotek AF0007P
Внешний вид модели Seko Duotek AF0007P

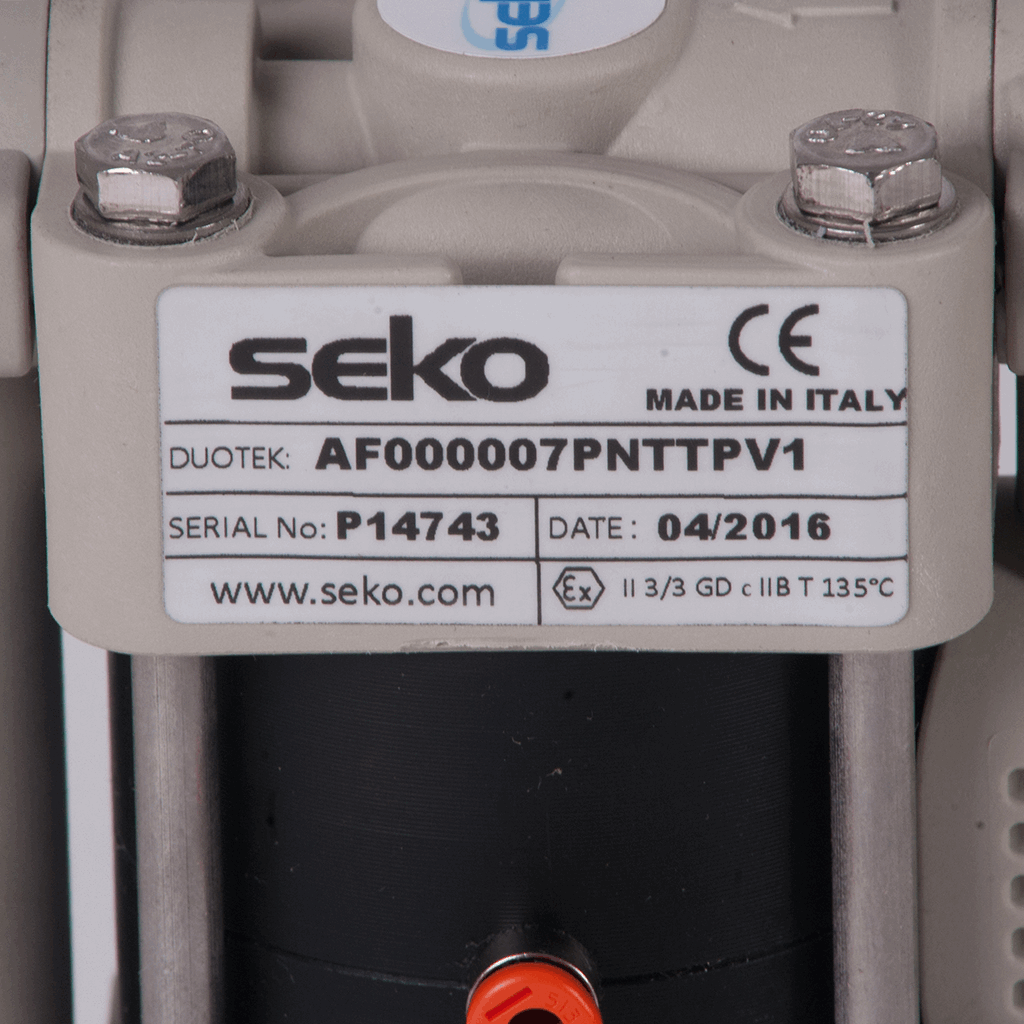

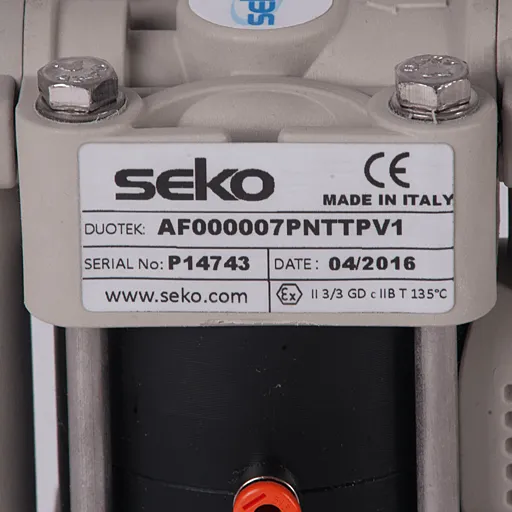

Шильдик модели Seko Duotek AF0007P
Внешний вид модели Seko Duotek AF0007P
Внешний вид модели Seko Duotek AF0007P
Шильдик модели Seko Duotek AF0007P
На складе более 3 шт.
i
Страна производства:
Италия
Макс. расход (м³/час)
0.48
Макс. давление (м.в.ст.)
75
Материал проточной части
Полипропилен
Материал мембран
PTFE
Макс. темп. жидкости (°C)
65
Макс. вязкость (сстокс)
6000
Самовсос "по суху" (м)
3
Диаметр твердых включений (мм)
2.5
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
4
ДхШхВ (см)
13х7х11
Вес (кг)
0.9
Car

Условия доставки

Вы можете получить этот товар в г. Пермь с нашего склада по адресу: ул. Трамвайная, 14Р или из нашего офиса по адресу: ул. Максима Горького, 83.

Подробнее о доставке

Получение товара будет возможно на следующий рабочий день после поступления оплаты за него.

Shield1

Официальная гарантия

Airbus

Прямые поставки

Мы работаем с Seko напрямую и официально представляем их продукцию в России.

С этим товаром покупают

Мембранный пневматический насос Seko AF0007P – характеристики

Макс. расход (м³/час)
0.48
Макс. давление (м.в.ст.)
75
Материал проточной части
Полипропилен
Материал мембран
PTFE
Макс. темп. жидкости (°C)
65
Макс. вязкость (сстокс)
6000
Самовсос "по суху" (м)
3
Диаметр твердых включений (мм)
2.5
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
4
ДхШхВ (см)
13х7х11
Вес (кг)
0.9
Мембранный пневматический насос Seko AF0007P выполнен из следующих материалов:
- корпус из полипропилена,
- мембраны со стороны жидкости из PTFE,
- мембраны со стороны воздуха из NBR,
- шарики из PTFE,
- седла из полипропилена,
- уплотнительные кольца из Viton.

Seko AF0007 - это самая маленькая модель в модельном ряду компании. Этот насос может уместиться в человеческой ладони. Такая компактность позволяет легко использовать эту модель как составной элемент какого-либо оборудования.

Насос позволяет перекачивать умеренно агрессивные жидкости с вязкостью до 6000 cps и содержанием твердых включений до 2,5 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 8 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 65°C.
Шум, издаваемый при работе насоса, составляет 62 дБ.
Насос по умолчанию выпускается во взрывобезопасном исполнении по ATEX для зоны 2.

Производительность AF0007P составляет от 0,06 до 0,48 м3/час (от 1 до 8 л/мин), а максимальный напор достигает 80 метров при нулевом расходе. Высота самовсасывания до 3 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 1/4" BSP, для воздуха – 4 мм.

Габаритный чертеж насоса Seko AF0007P

Габаритный чертеж насоса Seko AF0007P

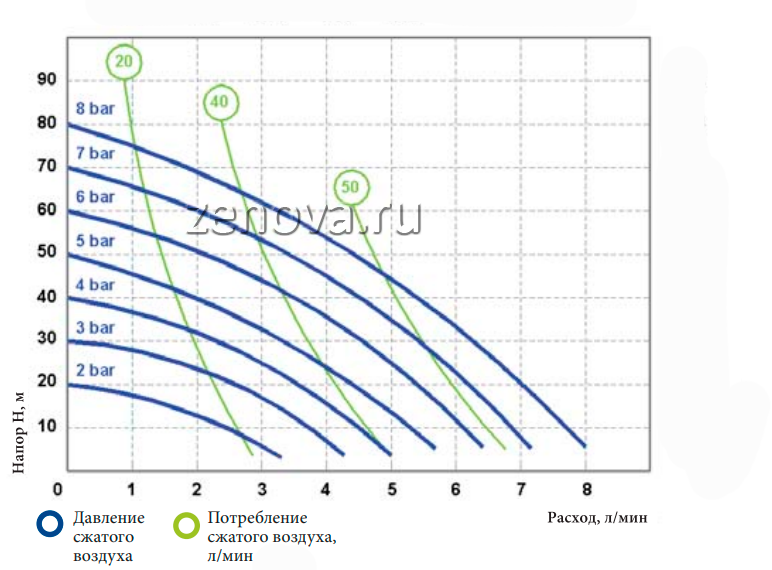

График эксплуатационных характеристик модели Seko AF0007P

График эксплуатационных характеристик модели Seko AF0007P
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности, в свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 0,24 м3/ч жидкости (4 л/мин) с напором 53 метра, расход воздуха при этом составит 47,5 нл/мин. Ниже на этой странице показан еще один цифровой график с рабочей кривой насоса при давлении 8 бар.

Другие товары из серии «Мембранные насосы Seko Duotek»

Delivery labelМембранный пневматический насос Seko AF0007K
Мембранный пневматический насос Seko AF0007K
На складе 3 шт.
i
Страна производства:Италия
Макс. расход (м³/час)
0.48
Макс. давление (м.в.ст.)
75
Материал проточной части
PVDF
Материал мембран
PTFE
Входной патрубок (мм)
6
24 889 ₽
Delivery labelМембранный пневматический насос Seko AF0018P
Мембранный пневматический насос Seko AF0018P
На складе более 3 шт.
i
Страна производства:Италия
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
79
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
10
16 592 ₽
Delivery labelМембранный пневматический насос Seko AF0018K
Мембранный пневматический насос Seko AF0018K
На складе 2 шт.
i
Страна производства:Италия
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
79
Материал проточной части
PVDF
Материал мембран
PTFE
Входной патрубок (мм)
10
39 822 ₽
Delivery labelМембранный пневматический насос Seko AF0030P
Мембранный пневматический насос Seko AF0030P
На складе 1 шт.
i
Страна производства:Италия
Макс. расход (м³/час)
2.1
Макс. давление (м.в.ст.)
79
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
15
21 469 ₽
Delivery labelМембранный пневматический насос Seko AF0030K
Мембранный пневматический насос Seko AF0030K
i
Страна производства:Италия
Макс. расход (м³/час)
2.1
Макс. давление (м.в.ст.)
79
Материал проточной части
PVDF
Материал мембран
PTFE
Входной патрубок (мм)
15
42 000 ₽
Delivery labelМембранный пневматический насос Seko AF0050P
Мембранный пневматический насос Seko AF0050P
На складе более 3 шт.
i
Страна производства:Италия
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
79
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
15
25 235 ₽
Delivery labelМембранный пневматический насос Seko AF0050K
Мембранный пневматический насос Seko AF0050K
i
Страна производства:Италия
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
79
Материал проточной части
PVDF
Материал мембран
PTFE
Входной патрубок (мм)
15
47 834 ₽
Delivery labelМембранный пневматический насос Seko AF0050AL
Мембранный пневматический насос Seko AF0050AL
На складе более 3 шт.
i
Страна производства:Италия
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
79
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
15
28 672 ₽
Delivery labelМембранный пневматический насос Seko AF0050S
Мембранный пневматический насос Seko AF0050S
На складе 3 шт.
i
Страна производства:Италия
Макс. расход (м³/час)
3.3
Макс. давление (м.в.ст.)
79
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
15
64 314 ₽

Мембранные насосы Seko Duotek - справочная информация

Мембранные пневматические насосы Seko серии Duotek - это относительно недорогие насосы итальянского производства. Они позволяют перекачивать вязкие, абразивные, жидкости с твердыми частицами в режиме самовсоса. В нашем каталоге насосы представлены моделями с максимальной производительностью от 7 до 720 л/мин и диаметром патрубков от 1/4" (6 мм) до 2" (50 мм).
Как и другие диафрагменные насосы, они не имеют электродвигателя и приводятся в действие энергией сжатого воздуха. Производительность моделей регулируется расходом воздуха подключаемого компрессора.Имеют классическую двухмембранную конструкцию с двумя периферийными рабочими камерами.

По сравнению с большинством конкурентов насосы Seko Duotek предлагают намного более лояльный ценник, при том, что они неплохо собраны и достаточно надежны в работе.

Расшифровка обозначений артикула насосов Duotek

Полная маркировка насоса выглядит так: AF 0050 P HT TPV 1 00. Вот, что она означает:
AF - серия насоса
0050 - номинальная производительность литров в минуту
P - корпус из полипропилена (K - фторопласт PVDF, A - алюминий, S - нержавеющая сталь AISI 316).
H - мембрана со стороны воздуха из Hytrel (M - santoprene);
T - мембрана со стороны жидкости из PTFE (тефлона);
T - шариковый клапан из PTFE (тефлона);
P - седло клапана из полипропилена  (K - фторопласт PVDF, A - алюминий, S - нержавеющая сталь AISI 316).
V - уплотнительные кольца из FPM (Viton). Также возможны кольца D (EPDM), T (PTFE или тефлон).
1 - резьба BSP (британка).
00 - класс взрывозащиты Зона 2 (взрывоопасная среда может присутствовать временно).

Общие характеристики серии «AF»

- Максимальная производительность от 0,48 до 40,8 м3/час (от 8 до 680 л/мин), максимальный напор 70 метров.
- Давление сжатого воздуха, выдаваемого компрессором должно быть не менее 2 и не более 7 бар;
- Высота самовсасывания до 6 метров, запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу.
- Диаметр подключений: для напорной/всасывающей линий от 1/2" до 2" BSP; для компрессора 4 и 6 мм (модели Р7 и Р18) или от 1/4" BSP до 3/4" BSP (остальные модели).
- Уровень шума от 65 до 80 дБ.

Условия эксплуатации

- Максимальная температура перекачиваемой среды зависит от материала изготовления. Для насосов из полипропилена это 65 °C, для остальных версий 95 °C.
- Рабочая среда по химическому составу должна быть совместима с конструкционными материалами насоса. Эти насосы не используются для перекачки ацетилена, водорода, сероуглерода. Модели, содержащие алюминиевые компоненты, контактируемые с перекачиваемой средой, не используются для перекачки трихлорэтана, метилен хлорида или растворителей на основе других галогенпроизводных углеводородов.
- Допускается перекачивание жидкостей с вязкостью до 25000 cps и содержанием твердых включений размером до 8,5 мм в зависимости от модели.
- Скорость жидкости не должна превышать 3,5м/с.
- Для обеспечения функционирования насоса необходимо установить регулирующую задвижку, манометр или защитное реле давления на линии подачи жидкости и запорный клапан на линии всасывания. Уменьшать пульсации в расходной линии рекомендуется применением автоматического демпфера.
- На линии подачи воздуха устанавливаются регулятор давления с манометром, запорный клапан, трехходовой клапан и регулятор расхода.
- Насосы серии Duotek оснащены самосмазывающимися пневматическими распределительными механизмами, которые не требуют дополнительной смазки. Поэтому подаваемый компрессором воздух должен быть чистым и сухим.
- Насосы сертифицированы по ATEX для зон 1или 2. В случае установки в таких зонах компрессор должен отбирать воздух за их пределами, либо использовать инертный газ.
- Насос устанавливается/закрепляется горизонтально, а также может быть прикреплен к потолку. Подающий коллектор должен всегда находиться в верхней части, сам насос обязательно заземляется.

Материалы насосов Seko Duotek

Детали насосов выполняются из следующих материалов:
- Корпус из  полипропилена (РР); поливинилденфторида (PVDF); алюминий (Al); Нержавеющая сталь AISI 316.
- Диафрагмы насосов из PTFE (Тефлона) на стороне жидкости. Производителем предусмотрены и другие диафрагмы, но в Россию поставляются только тефлоновые. Со стороны воздуха производитель использует диафрагмы из Santoprene или Hytrel.
- Шары клапанов из PTFE (Тефлона) или нержавеющей стали AISI 316. Шарики из нержавейки следует использовать для перекачивания вязких или плотных жидкостей. Для всех прочих жидкостей лучше подойдут шарики из PTFE.
- Седла клапанов выполняются из того же материала, как и корпус насоса (PP, PVDF, Al, AISI 316).
- Уплотнительные кольца – из PTFE (для металлических насосов), FPM или Viton (для насосов из PVDF и полипропилена) и EPDM (для насосов из полипропилена).
Уплотнительные кольца из PTFE универсальны.
Уплотнительные кольца кольца из Viton подходят почти для всех жидкостей.
Уплотнительные кольца из EPDM должны использоваться для следующих жидкостей (Viton не подходит): соли уксусной кислоты, альдегиды, эфиры, кетоны (например, ацетон).
Уплотнительные кольца из EPDM также лучше подходят для следующих жидкостей (Viton подходит, но хуже): гликоль и прочие незамерзающие жидкости, жидкие удобрения, щелочи (едкий калий, едкий натр, моющие щелочи).

Цены на запчасти для насосов Seko Duotek

Цены на комплекты мембран.
Каждый комплект состоит из 4-х мембран: по 2 мембраны из PTFE - устанавливаются со стороны жидкости и 2 мембраны со стороны воздуха из NBR, Hytrel или Santoprene:
Для модели AF0007 - комплект мембран KM0018NT (NBR + PTFE) стоит 34 евро.
Для модели AF0018 - комплект мембран KM0018HT (Hytrel + PTFE) стоит 41 евро.
Для модели AF0030 - комплект мембран KM0030MT (Santoprene + PTFE) стоит 67 евро.
Для модели AF0050 - комплект мембран KM0050MT (Santoprene + PTFE) или KM0050HT (Hytrel + PTFE) стоит 123 евро.
Для моделей AF0065 и AF0100 - комплект мембран KM0100MT (Santoprene + PTFE) или KM0100HT (Hytrel + PTFE) стоит 146 евро.
Для моделей AF0160  и AF0250 - комплект мембран KM0160MT (Santoprene + PTFE) или KM0160HT (Hytrel + PTFE) стоит 196 евро.
Для моделей AF0500 и AF0700 - комплект мембран KM0700MT (Santoprene + PTFE) или KM0700HT (Hytrel + PTFE) стоит 395 евро.

Цены на полные ремкомплекты проточной части.
Каждый ремкомплект проточной части состоит из 4-х мембран, 4-х шариков, 4-х седел и уплотнительных колец (от 8 до 12 шт.).
Для модели AF0007P - уплотнительный комплект KF0007PNTTPV стоит 86 евро.
Для модели AF0018P - уплотнительный комплект KF0018PHTTPV стоит 131 евро.
Для модели AF0030P - уплотнительный комплект KF000030PMTTPV стоит 145 евро.
Для модели AF0050P - уплотнительный комплект KF0050PHTTPV стоит 169 евро.
Для модели AF0050K - уплотнительный комплект KF0050KMTTKV стоит 205 евро.
Для модели AF0050AL - уплотнительный комплект KF0050AHTTAT стоит 217 евро.
Для модели AF0050S - уплотнительный комплект KF0050SHTTSV стоит 252 евро.
Для моделей AF0065P и AF00100P - уплотнительный комплект стоит 193 евро.
Для моделей AF0065K и AF00100K - уплотнительный комплект стоит 206 евро.
Для моделей AF0065AL и AF00100AL - уплотнительный комплект стоит 270 евро.
Для моделей AF0065S и AF00100S - уплотнительный комплект стоит 303 евро.
Для моделей AF0160P и AF0250P - уплотнительный комплект стоит 296 евро.
Для моделей AF0160K и AF0250K - уплотнительный комплект стоит 323 евро.
Для моделей AF0160AL и AF0250AL - уплотнительный комплект стоит 467 евро.
Для моделей AF0160S и AF0250S - уплотнительный комплект стоит 507 евро.
Для моделей AF0500P и AF0700P - уплотнительный комплект стоит 780 евро.
Для моделей AF0500K и AF0700K - уплотнительный комплект стоит 766 евро.
Для моделей AF0500AL и AF0700AL - уплотнительный комплект стоит 770 евро.
Для моделей AF0500S и AF0700S - уплотнительный комплект стоит 851 евро.

Цены на воздушные приводы.
Для моделей от AF0007 до AF0050 предусмотрен однокомпонентный воздушный привод (KA).
Для моделей от AF0065 до AF0700 предусмотрен двухкомпонентный воздушный привод: KP (Power kit - наружная часть привода) и KC (Command kit - внутренняя часть привода).
Для модели AF0018 - воздушный привод (KA) стоит 67 евро.
Для модели AF0050 - воздушный привод (KA) стоит 89 евро.
Для моделей AF0065, AF0100, AF0160, AF250 внешний воздушный привод (KP) стоит 60 евро, внутренний воздушный привод (KC) стоит 84 евро.
Для моделей AF0500 и AF0700 внешний воздушный привод (KP) стоит 224 евро, внутренний воздушный привод (KC) стоит 156 евро.

История модификаций насосов серии Seko Duotek

Май 2016 года - модифицированы насосы AF0700. Максимальная производительность снизилась с 719 до 700 л/мин. Пластиковые насосы AF 0700 теперь имеют чуть измененную форму корпуса для большей прочности при работе на высоких давлениях. Насосы из нержавеющей стали AF 0700 поменяли свой дизайн более существенно с целью небольшого уменьшения габаритов насоса.
Насос Seko Duotek 2013 года и 2016 года
Изменение насоса AF0700S. Слева версия 2013 года, справа версия 2016 модельного года.

2015 год - все насосы Duotek теперь могут работать при максимальном давлении 8 бар (ранее было 7 бар).
2014 год - насосы AF0010, AF0020, AF0030 сняты с производства. Вместо них них начали производиться насосы AF 0007, AF0018, AF0030.
2013 год - начало производства насосов под маркой Seko Duotek.

Видео

Рабочий тест мембранного насоса Seko AF0050P
