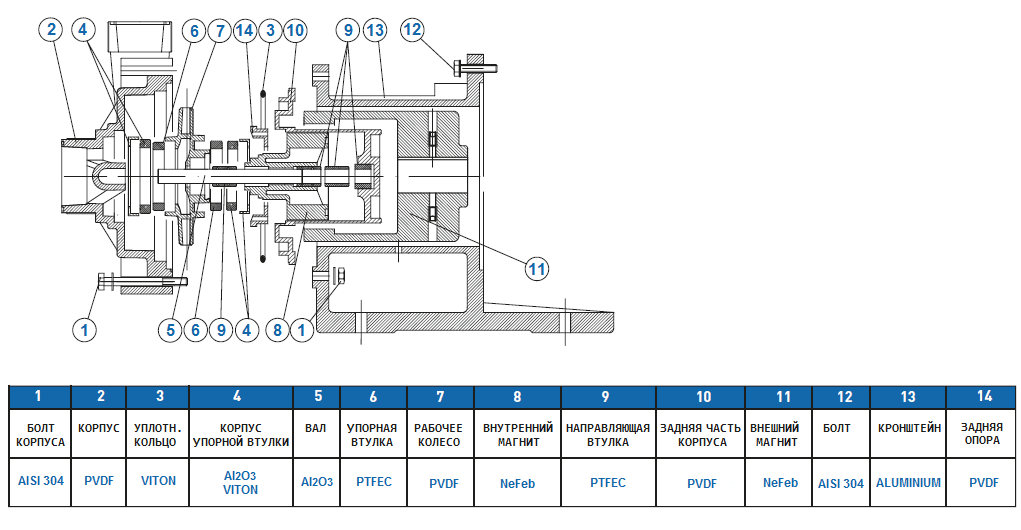

Описание модели HTM 50 PVDF-055-150
![Элементы и материалы конструкции модели](/uploads/picture/17189/GemmeCotti_HTM_40-50_PVDF.png)

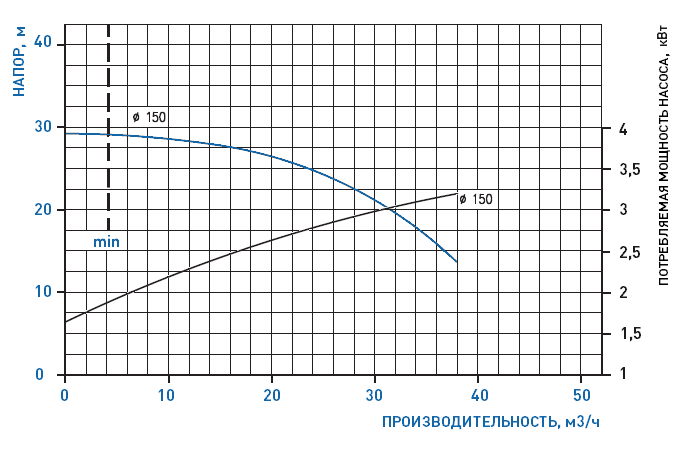

График рабочих характеристик насоса GemmeCotti HTM 50 PVDF-055-150
![График рабочих характеристик насоса GemmeCotti HTM 50 PVDF-055-150](/uploads/performance_chart/3548/325650_c_1.png)

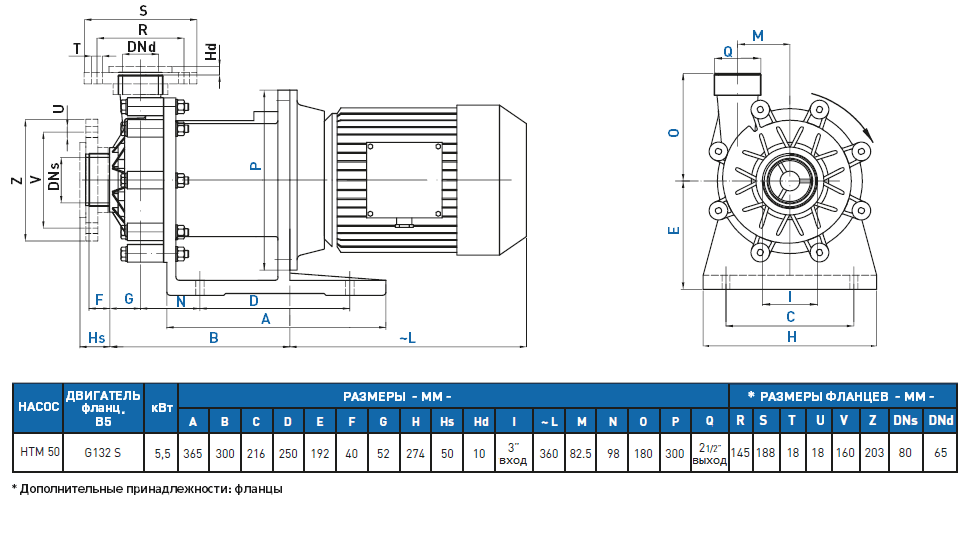

Габаритный чертеж насоса GemmeCotti HTM 50 PVDF-055-150
![Габаритный чертеж насоса GemmeCotti HTM 50 PVDF-055-150](/uploads/dimension_figure/7478/325650_d_1.png)
В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм) | Условный диаметр (мм) | Реальный диаметр внутренней резьбы (мм) | Реальный диаметр наружной резьбы (мм) |
1/8 | 5 | 8,5-8,9 | 9,3-9,7 |
1/4 | 8 | 11,4-11,9 | 12,9-13,1 |
3/8 | 10 | 14,9-15,4 | 16,3-16,6 |
1/2 | 15 | 18,6-19 | 20,5-20,9 |
3/4 | 20 | 24,1-24,5 | 26,1-26,4 |
1 | 25 | 30,3-30,8 | 33-33,2 |
1 1/4 | 32 | 39-39,5 | 41,5-41,9 |
1 1/2 | 40 | 44,8-45,3 | 47,4-47,8 |
2 | 50 | 56,2-56,6 | 59,2-59,6 |
2 1/2 | 65 | 73,8 | 76 |
3 | 80 | 86,8 | 89 |
4 | 100 | 105,8 | 108 |
5 | 125 | 130,8 | 133 |
6 | 150 | 156,8 | 159 |
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).
В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм) | Условный диаметр (мм) | Реальный внутренний диаметр резьбы (мм) | Реальный наружный диаметр резьбы (мм) |
1/8 | 5 | 8,5-8,9 | 9,3-9,7 |
1/4 | 8 | 11,4-11,9 | 12,9-13,1 |
3/8 | 10 | 14,9-15,4 | 16,3-16,6 |
1/2 | 15 | 18,6-19 | 20,5-20,9 |
3/4 | 20 | 24,1-24,5 | 26,1-26,4 |
1 | 25 | 30,3-30,8 | 33-33,2 |
1 1/4 | 32 | 39-39,5 | 41,5-41,9 |
1 1/2 | 40 | 44,8-45,3 | 47,4-47,8 |
2 | 50 | 56,2-56,6 | 59,2-59,6 |
2 1/2 | 65 | 73,8 | 76 |
3 | 80 | 86,8 | 89 |
4 | 100 | 105,8 | 108 |
5 | 125 | 130,8 | 133 |
6 | 150 | 156,8 | 159 |
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).
