Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-85 с э/д 1.1/380В

Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-85 с э/д 1.1/380В
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-85 с э/д 1.1/380В
i
Страна производства:
США
Макс. расход (м³/час)
12.5
Макс. давление (м.в.ст.)
13.7
Рабочая точка
7 м³/час при 10.3 м.в.ст.
Мощность (кВт)
1.1
Обороты в минуту
2900
Напряжение (В)
380
Материал проточной части
Полипропилен
Макс. темп. жидкости (°C)
82
Максимальная плотность (кг/дм³)
1.74
Макс. вязкость (сСт)
50
Диаметр твердых включений (мм)
0.4
Массовая доля твердых включений (%)
10
Входной патрубок (мм)
25
Выходной патрубок (мм)
25
ДхШхВ (см)
55x19x21
Вес (кг)
17.9
108 975 ₽
1 453 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Описание модели SP10P-B-85 с э/д 1.1/380В


Самовсасывающий насос SP10P-B-85 с магнитной муфтой американской фирмы Finish Thompson обеспечивает производительность от 1 до 12,5 м3/час (от 16 до 208 л/мин) и напор до 13,7 метров. Рабочая точка по производительности 7 м3/ч при давлении 10,3 м.в.ст. Корпус выполнен из полипропилена. Насос SP10P-B-85 имеет резьбовые патрубки (фланцевое присоединение по запросу). Насос поставляется в коробке, с инструкцией на русском языке, гарантия составляет 1 год.

Насос SP10P-B-85 имеет закрытое рабочее колесо диаметром 106 мм. На насос установлена 10-полюсная муфта и трехфазный электродвигатель мощностью 1,1 кВт. Допустимая плотность жидкости до 1,74 кг/дм3.

Самовсасывающая способность насоса SP10P-B-85

Перед первым пуском в насос следует залить не менее 2,7 литра перекачиваемой жидкости. При последующих пусках этого не потребуется, поскольку после останова в насосе остается необходимое количество жидкости. Максимальная высота самовсоса 7,6 метра достигается при нормальном атмосферном давлении.

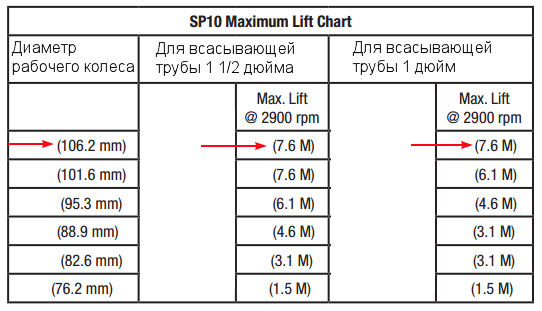

Рисунок 1. Максимальная высота самовсоса насоса SP10 зависит от диаметра рабочего колеса и диаметра всасывающей трубы. Для SP10P-B-85 максимальная высота самовсасывания равна 7,6 метра.

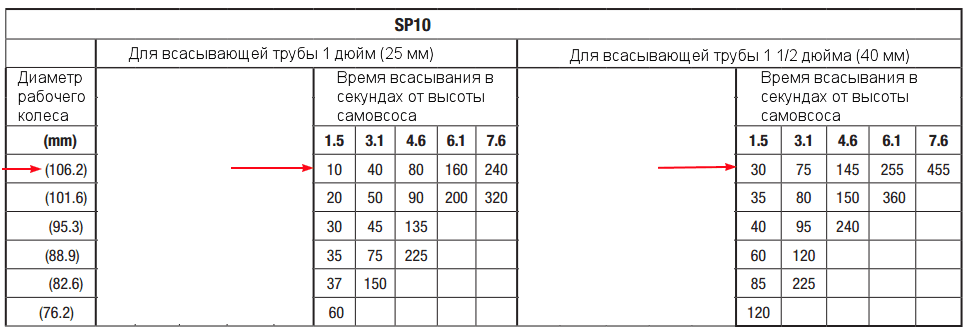

Рисунок 2. Время самовсоса насоса SP10 зависит от диаметра рабочего колеса, высоты самовсоса и диаметра всасывающей трубы. Для SP10P-B-85 (диаметр рабочего колеса 106 мм) чем меньше высота подъема и чем меньше диаметр трубы, тем быстрее произойдет заполнение всасывающей линии.

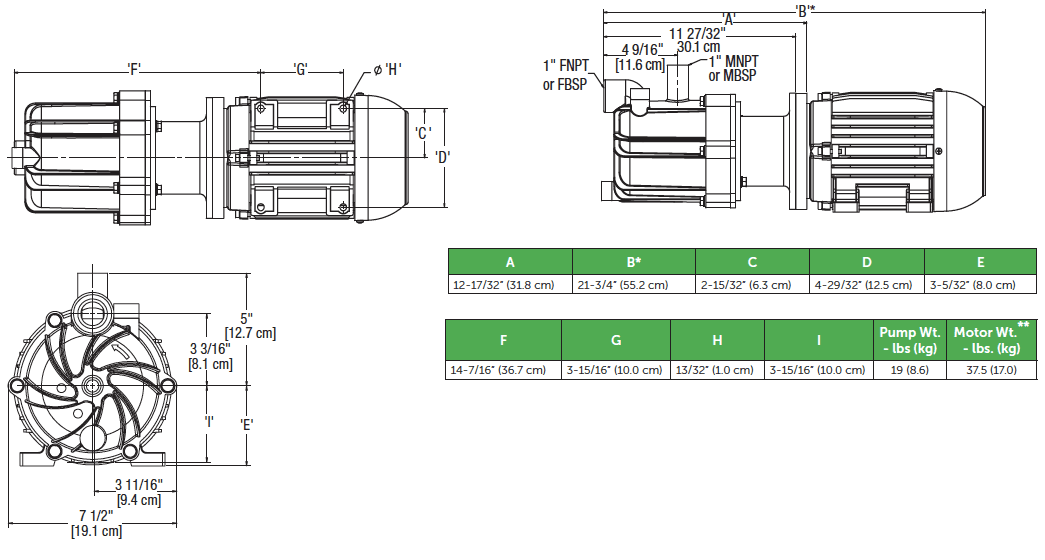

Габаритный чертеж герметичного самовсасывающего насоса Finish Thompson SP10P-B-85 с э/д 1.1/380В

Габаритный чертеж герметичного самовсасывающего насоса Finish Thompson SP10P-B-85 с э/д 1.1/380В

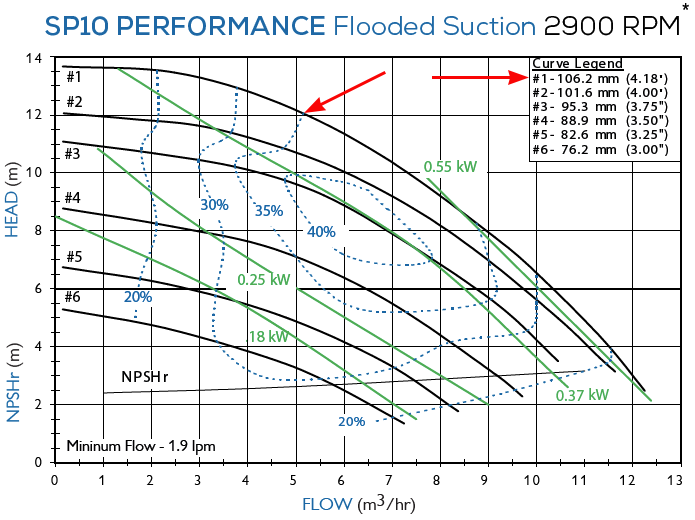

График рабочих характеристик насоса Finish Thompson SP10P-B-85 с э/д 1.1/380В

График рабочих характеристик насоса Finish Thompson SP10P-B-85 с э/д 1.1/380В

Материалы конструкции


 Деталь насоса Модели из полипропилена Модели из PVDF
1  Крышка насоса Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
2  Рабочее колесо Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
3  Внутренняя крышка рабочей камеры
Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
4  Подшипник скольжения Алюминиевая керамика высокой чистоты, карбид кремния
5  Стопорное кольцо Алюминиевая керамика высокой чистоты
6  Шайба крепления импеллера PTFE с добавлением дисульфида молибдена, карбид кремния
7  Магниты ведомой части магнитной муфты
Неодимовые магниты в оболочке из полипропилена
Неодимовые магниты в оболочке из PVDF
8  Ведущая часть магнитной муфты
Никелированные неодимовые магниты / сталь
9  Втулка По умолчанию из карбона, по заказу - из тефлона, алюминиевой керамики высокой чистоты или карбида кремния
10  Вал Алюминиевая керамика высокой чистоты, хастеллой С, карбид кремния
11,12,13  Уплотнительное кольцо FKM, EPDM (Simriz, Kalrez)
14  Корпус двигателя Сталь
15  Распределительная пластина
Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
16  Пространство рабочей камеры
Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
17  Крышка сливного отверстия


Использование самовсасывающего свойства насосов SP

использование насосов SP
