Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-8P-85 с э/д 0.75/380В

Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-8P-85 с э/д 0.75/380В
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-8P-85 с э/д 0.75/380В
i
Страна производства:
США
Макс. расход (м³/час)
12.5
Макс. давление (м.в.ст.)
13.7
Рабочая точка
7 м³/час при 10.3 м.в.ст.
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
380
Материал проточной части
Полипропилен
Макс. темп. жидкости (°C)
82
Максимальная плотность (кг/дм³)
1.19
Макс. вязкость (сСт)
50
Диаметр твердых включений (мм)
0.4
Массовая доля твердых включений (%)
10
Входной патрубок (мм)
25
Выходной патрубок (мм)
25
ДхШхВ (см)
55х19х21
Вес (кг)
17.2
103 338 ₽
1 143 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-8P-85 с э/д 0.75/380В – характеристики

Макс. расход (м³/час)
12.5
Макс. давление (м.в.ст.)
13.7
Рабочая точка
7 м³/час при 10.3 м.в.ст.
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
380
Материал проточной части
Полипропилен
Макс. темп. жидкости (°C)
82
Максимальная плотность (кг/дм³)
1.19
Макс. вязкость (сСт)
50
Диаметр твердых включений (мм)
0.4
Массовая доля твердых включений (%)
10
Входной патрубок (мм)
25
Выходной патрубок (мм)
25
ДхШхВ (см)
55х19х21
Вес (кг)
17.2

Самовсасывающий насос SP10P-B-8P-85 с магнитной муфтой американской фирмы Finish Thompson обеспечивает производительность от 1 до 12,5 м3/час (от 16 до 208 л/мин) и напор до 13,7 метров. Рабочая точка по производительности 7 м3/ч при давлении 10,3 м.в.ст. Корпус выполнен из полипропилена. Насос SP10P-B-8P-85 имеет резьбовые патрубки (фланцевое присоединение по запросу). Насос поставляется в коробке, с инструкцией на русском языке, гарантия составляет 1 год.

Насос SP10P-B-8P-85 имеет закрытое рабочее колесо диаметром 106 мм. На насосе установлена 10-полюсная муфта и трехфазный электродвигатель мощностью 0,75 кВт. Допустимая плотность жидкости до 1,19 кг/дм3.

Самовсасывающая способность насоса SP10P-B-8P-85

Перед первым пуском в насос следует залить не менее 2,7 литра перекачиваемой жидкости. При последующих пусках этого не потребуется, поскольку после останова в насосе остается необходимое количество жидкости. Максимальная высота самовсасывания 7,6 метра достигается при нормальном атмосферном давлении.

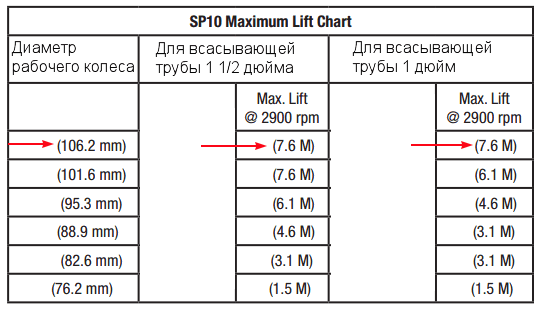

Рисунок 1. Максимальная высота самовсоса насоса SP10 зависит от диаметра рабочего колеса и диаметра всасывающей трубы. Для SP10P-B-8P-85 максимальная высота самовсасывания равна 7,6 метра.

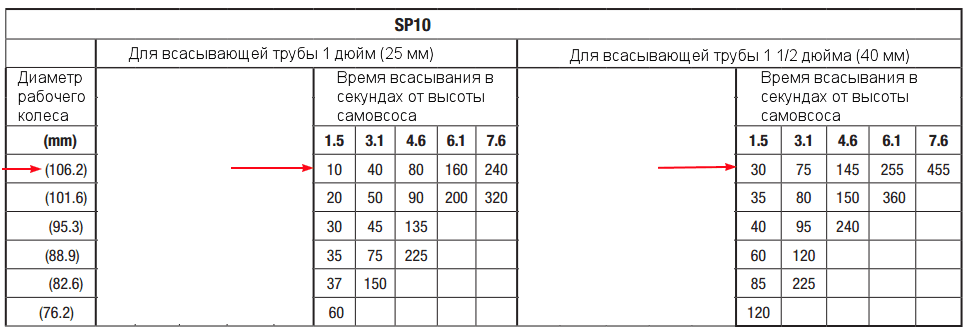

Рисунок 2. Время самовсоса насоса SP10 зависит от диаметра рабочего колеса, высоты самовсоса и диаметра всасывающей трубы. Для SP10P-B-8P-85 (диаметр рабочего колеса 106 мм) чем меньше высота подъема и чем меньше диаметр трубы, тем быстрее произойдет заполнение всасывающей линии.

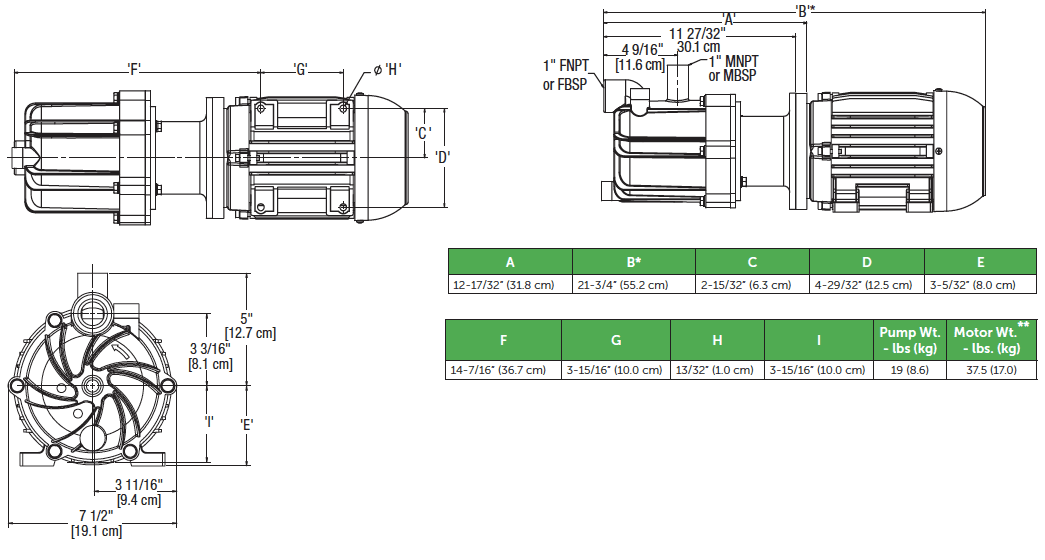

Габаритный чертеж герметичного самовсасывающего насоса Finish Thompson SP10P-B-8P-85 с э/д 0.75/380В

Габаритный чертеж герметичного самовсасывающего насоса Finish Thompson SP10P-B-8P-85 с э/д 0.75/380В

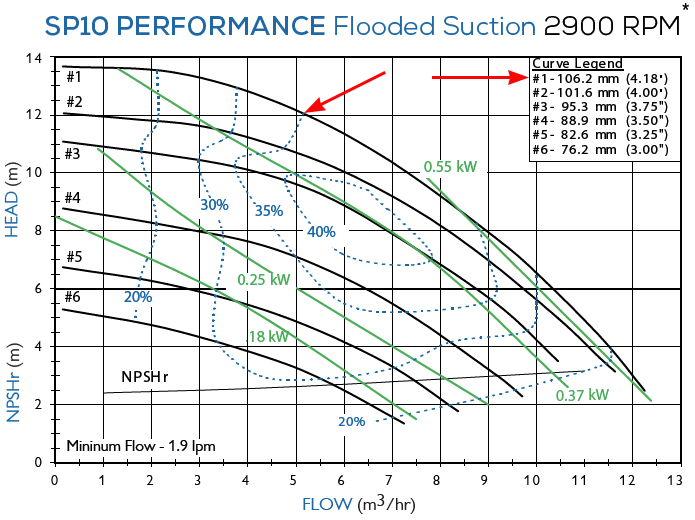

График рабочих характеристик насоса Finish Thompson SP10P-B-8P-85 с э/д 0.75/380В

График рабочих характеристик насоса Finish Thompson SP10P-B-8P-85 с э/д 0.75/380В

Отзыв отправлен. Спасибо!

Новый отзыв

Опишите ваш опыт эксплуатации оборудования, купленного у нас. Приложите не менее 4-х фотографий формата 4х3. Если отзыв будет полезен, мы обязательно разместим его на сайте. За качественный отзыв мы дадим вам бонус на будущие заказы.

позитивный
Отмена

Загружаем другие товары из серии…

Насосы с магнитной муфтой Finish Thompson SP - справочная информация

Самовсасывающие химические насосы серии SP американской фирмы Finish Thompson по своему функционалу аналогичны серии DB за тем исключением, что благодаря создаваемому в корпусе насоса вакууму, они могут поднять жидкость с высоты 7,6 метра. Причем время подъема с глубины 5,5 метра составляет всего 90 секунд. Благодаря этому свойству они могут использоваться для разгрузки сверху цистерн и емкостей с различными химически активными жидкостями, например, с серной (концентрация до 60%) или фосфорной кислотой, гидроксидом натрия или калия.

Серия FTI SP снабжена магнитной муфтой, что обеспечивает полную герметичность при работе. Корпус выполнен из армированных пластиков: полипропилена или фторопласта PVDF. В насосах SP используются втулки из карбона, способные небольшое время работать без жидкости не повреждая насос. Патрубки насосов по умолчанию резьбовые (фланцы по запросу).

Условия эксплуатации насосов Finish Thompson SP

- Температура жидкости не должна превышать 82 °C для версии из полипропилена и +104 °C для версии из фторопласта PVDF.
- Вязкость жидкости должна быть до 50 сстокс.
- Высота подъема жидкости до 7,6 метров.
- Максимальное давление в корпусе насоса не должно превышать 5,5 - 6 бар.
- Допускаются твердые частицы в жидкости до 0,1 мм (0,4 мм, если частицы редкие). Концентрация частиц не более 10% по массе и твердостью по шору не более 80 HS. Если жидкость содержит твердые частицы, рекомендуется исполнение насоса с втулками из карбида кремния SiC.

Материалы конструкции


 Деталь насоса Модели из полипропилена Модели из PVDF
1  Крышка насоса Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
2  Рабочее колесо Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
3  Внутренняя крышка рабочей камеры
Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
4  Подшипник скольжения Алюминиевая керамика высокой чистоты, карбид кремния
5  Стопорное кольцо Алюминиевая керамика высокой чистоты
6  Шайба крепления импеллера PTFE с добавлением дисульфида молибдена, карбид кремния
7  Магниты ведомой части магнитной муфты
Неодимовые магниты в оболочке из полипропилена
Неодимовые магниты в оболочке из PVDF
8  Ведущая часть магнитной муфты
Никелированные неодимовые магниты / сталь
9  Втулка По умолчанию из карбона, по заказу - из тефлона, алюминиевой керамики высокой чистоты или карбида кремния
10  Вал Алюминиевая керамика высокой чистоты, хастеллой С, карбид кремния
11,12,13  Уплотнительное кольцо FKM, EPDM (Simriz, Kalrez)
14  Корпус двигателя Сталь
15  Распределительная пластина
Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
16  Пространство рабочей камеры
Полипропилен, армированный стекловолокном
PVDF, армированный углеродным волокном
17  Крышка сливного отверстия


Использование самовсасывающего свойства насосов SP

использование насосов SP

Принцип работы самовсоса на серии SP

принцип самовсоса насоса SP
