Как работает центробежный насос с магнитной муфтой
Насосы с магнитной муфтой Finish Thompson SP
Самовсасывающие
От 1 до 48 м3/час
Напор до 38 метров
0,75 - 7,5 кВт
Из PP или PVDF
От -29 до +104 °С
Цена от 135 600 ₽
Самовсасывающие химические насосы серии SP американской фирмы Finish Thompson по своему функционалу аналогичны серии DB за тем исключением, что благодаря создаваемому в корпусе насоса вакууму, они могут поднять жидкость с высоты 7,6 метра. Причем время подъема с глубины 5,5 метра составляет всего 90 секунд. Подробнее
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-8P-85 с э/д 0.75/380В
Макс. расход (м³/час)
12.5
Макс. давление (м.в.ст.)
13.7
Рабочая точка
7 м³/час при 10.3 м.в.ст.
Мощность (кВт)
0.75
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.19
Входной патрубок (мм)
1"
Рабочая точка: 7 м³/час при 10.3 м.в.ст. Макс. расход: 12.5 м³/час. Макс. давление: 13.7 м.в.ст.. Мощность: 0.75 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 1.19 кг/дм³. Входной патрубок: 1" мм.
135 600 ₽
1 356 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-85 с э/д 1.1/380В
Макс. расход (м³/час)
12.5
Макс. давление (м.в.ст.)
13.7
Рабочая точка
7 м³/час при 10.3 м.в.ст.
Мощность (кВт)
1.1
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.74
Входной патрубок (мм)
1"
Рабочая точка: 7 м³/час при 10.3 м.в.ст. Макс. расход: 12.5 м³/час. Макс. давление: 13.7 м.в.ст.. Мощность: 1.1 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 1.74 кг/дм³. Входной патрубок: 1" мм.
145 300 ₽
1 453 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP10P-B-95 с э/д 1.5/380В
Макс. расход (м³/час)
12.5
Макс. давление (м.в.ст.)
13.7
Рабочая точка
7 м³/час при 10.5 м.в.ст.
Мощность (кВт)
1.5
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.9
Входной патрубок (мм)
1"
Рабочая точка: 7 м³/час при 10.5 м.в.ст. Макс. расход: 12.5 м³/час. Макс. давление: 13.7 м.в.ст.. Мощность: 1.5 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 1.9 кг/дм³. Входной патрубок: 1" мм.
148 300 ₽
1 483 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP11P-B-6-95 с э/д 1.5/380В
Макс. расход (м³/час)
24
Макс. давление (м.в.ст.)
21
Рабочая точка
12 м³/час при 18.8 м.в.ст.
Мощность (кВт)
1.5
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
0.94
Входной патрубок (мм)
1 1/2"
Рабочая точка: 12 м³/час при 18.8 м.в.ст. Макс. расход: 24 м³/час. Макс. давление: 21 м.в.ст.. Мощность: 1.5 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 0.94 кг/дм³. Входной патрубок: 1 1/2" мм.
219 700 ₽
2 197 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP11P-B-6-8P-95 с э/д 2.2/380
Макс. расход (м³/час)
24
Макс. давление (м.в.ст.)
21
Рабочая точка
12 м³/час при 18.8 м.в.ст.
Мощность (кВт)
2.2
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.37
Входной патрубок (мм)
1 1/2"
Рабочая точка: 12 м³/час при 18.8 м.в.ст. Макс. расход: 24 м³/час. Макс. давление: 21 м.в.ст.. Мощность: 2.2 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 1.37 кг/дм³. Входной патрубок: 1 1/2" мм.
231 700 ₽
2 317 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP11P-B-6-10P-04 с э/д 3/380
Макс. расход (м³/час)
24
Макс. давление (м.в.ст.)
21
Рабочая точка
12 м³/час при 18.8 м.в.ст.
Мощность (кВт)
3
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.87
Входной патрубок (мм)
1 1/2"
Рабочая точка: 12 м³/час при 18.8 м.в.ст. Макс. расход: 24 м³/час. Макс. давление: 21 м.в.ст.. Мощность: 3 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 1.87 кг/дм³. Входной патрубок: 1 1/2" мм.
246 300 ₽
2 463 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP15P-B-6-95 с э/д 2.2/380
Макс. расход (м³/час)
26
Макс. давление (м.в.ст.)
23.5
Рабочая точка
16 м³/час при 20 м.в.ст.
Мощность (кВт)
2.2
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.17
Входной патрубок (мм)
1 1/2"
Рабочая точка: 16 м³/час при 20 м.в.ст. Макс. расход: 26 м³/час. Макс. давление: 23.5 м.в.ст.. Мощность: 2.2 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 1.17 кг/дм³. Входной патрубок: 1 1/2" мм.
233 400 ₽
2 334 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP15P-B-6-10P-04 с э/д 3/380
Макс. расход (м³/час)
26
Макс. давление (м.в.ст.)
23.5
Рабочая точка
16 м³/час при 20 м.в.ст.
Мощность (кВт)
3
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.6
Входной патрубок (мм)
1 1/2"
Рабочая точка: 16 м³/час при 20 м.в.ст. Макс. расход: 26 м³/час. Макс. давление: 23.5 м.в.ст.. Мощность: 3 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 1.6 кг/дм³. Входной патрубок: 1 1/2" мм.
248 000 ₽
2 480 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP15P-B-6-10P-24 с э/д 4/380
Макс. расход (м³/час)
26
Макс. давление (м.в.ст.)
23.5
Рабочая точка
16 м³/час при 20 м.в.ст.
Мощность (кВт)
4
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.9
Входной патрубок (мм)
1 1/2"
Рабочая точка: 16 м³/час при 20 м.в.ст. Макс. расход: 26 м³/час. Макс. давление: 23.5 м.в.ст.. Мощность: 4 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 1.9 кг/дм³. Входной патрубок: 1 1/2" мм.
253 600 ₽
2 536 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP15V-B-6-95 с э/д 2.2/380
Макс. расход (м³/час)
26
Макс. давление (м.в.ст.)
23.5
Рабочая точка
16 м³/час при 20 м.в.ст.
Мощность (кВт)
2.2
Материал проточной части
PVDF
Максимальная плотность (кг/дм³)
1.17
Входной патрубок (мм)
1 1/2"
Рабочая точка: 16 м³/час при 20 м.в.ст. Макс. расход: 26 м³/час. Макс. давление: 23.5 м.в.ст.. Мощность: 2.2 кВт. Материал проточной части : PVDF . Максимальная плотность: 1.17 кг/дм³. Входной патрубок: 1 1/2" мм.
414 100 ₽
4 141 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP15V-B-6-10P-05 с э/д 3/380
Макс. расход (м³/час)
26
Макс. давление (м.в.ст.)
23.5
Рабочая точка
16 м³/час при 20 м.в.ст.
Мощность (кВт)
3
Материал проточной части
PVDF
Максимальная плотность (кг/дм³)
1.6
Входной патрубок (мм)
1 1/2"
Рабочая точка: 16 м³/час при 20 м.в.ст. Макс. расход: 26 м³/час. Макс. давление: 23.5 м.в.ст.. Мощность: 3 кВт. Материал проточной части : PVDF . Максимальная плотность: 1.6 кг/дм³. Входной патрубок: 1 1/2" мм.
428 700 ₽
4 287 €
Самовсасывающий химический насос с магнитной муфтой Finish Thompson SP22P-B-35 с э/д 7.5/380
Макс. расход (м³/час)
48
Макс. давление (м.в.ст.)
38
Рабочая точка
28 м³/час при 28.9 м.в.ст.
Мощность (кВт)
7.5
Материал проточной части
Полипропилен
Максимальная плотность (кг/дм³)
1.2
Входной патрубок (мм)
2"
Рабочая точка: 28 м³/час при 28.9 м.в.ст. Макс. расход: 48 м³/час. Макс. давление: 38 м.в.ст.. Мощность: 7.5 кВт. Материал проточной части : Полипропилен . Максимальная плотность: 1.2 кг/дм³. Входной патрубок: 2" мм.
431 500 ₽
4 315 €
Насосы с магнитной муфтой Finish Thompson SP - справочная информация
Самовсасывающие химические насосы серии SP американской фирмы Finish Thompson по своему функционалу аналогичны серии DB за тем исключением, что благодаря создаваемому в корпусе насоса вакууму, они могут поднять жидкость с высоты 7,6 метра. Причем время подъема с глубины 5,5 метра составляет всего 90 секунд. Благодаря этому свойству они могут использоваться для разгрузки сверху цистерн и емкостей с различными химически активными жидкостями, например, с серной (концентрация до 60%) или фосфорной кислотой, гидроксидом натрия или калия.
Серия FTI SP снабжена магнитной муфтой, что обеспечивает полную герметичность при работе. Корпус выполнен из армированных пластиков: полипропилена или фторопласта PVDF. В насосах SP используются втулки из карбона, способные небольшое время работать без жидкости не повреждая насос. Патрубки насосов по умолчанию резьбовые (фланцы по запросу).
Условия эксплуатации насосов Finish Thompson SP
- Температура жидкости не должна превышать 82 °C для версии из полипропилена и +104 °C для версии из фторопласта PVDF.
- Вязкость жидкости должна быть до 50 сстокс.
- Высота подъема жидкости до 7,6 метров.
- Максимальное давление в корпусе насоса не должно превышать 5,5 - 6 бар.
- Допускаются твердые частицы в жидкости до 0,1 мм (0,4 мм, если частицы редкие). Концентрация частиц не более 10% по массе и твердостью по шору не более 80 HS. Если жидкость содержит твердые частицы, рекомендуется исполнение насоса с втулками из карбида кремния SiC.

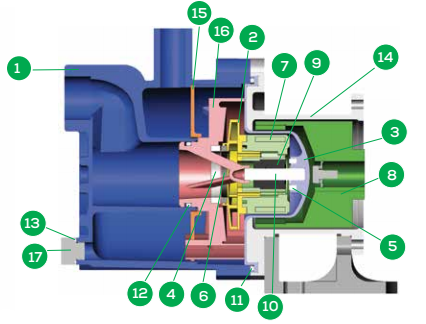

Материалы конструкции
|
|
Деталь насоса | Модели из полипропилена | Модели из PVDF |
| 1 | Крышка насоса |
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 2 | Рабочее колесо |
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 3 | Внутренняя крышка рабочей камеры
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 4 | Подшипник скольжения | Алюминиевая керамика высокой чистоты, карбид кремния | |
| 5 | Стопорное кольцо | Алюминиевая керамика высокой чистоты | |
| 6 | Шайба крепления импеллера | PTFE с добавлением дисульфида молибдена, карбид кремния | |
| 7 | Магниты ведомой части магнитной муфты
|
Неодимовые магниты в оболочке из полипропилена
|
Неодимовые магниты в оболочке из PVDF
|
| 8 | Ведущая часть магнитной муфты
|
Никелированные неодимовые магниты / сталь | |
| 9 | Втулка | По умолчанию из карбона, по заказу - из тефлона, алюминиевой керамики высокой чистоты или карбида кремния | |
| 10 | Вал | Алюминиевая керамика высокой чистоты, хастеллой С, карбид кремния | |
| 11,12,13 | Уплотнительное кольцо | FKM, EPDM (Simriz, Kalrez) | |
| 14 | Корпус двигателя | Сталь | |
| 15 | Распределительная пластина
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 16 | Пространство рабочей камеры
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 17 | Крышка сливного отверстия
|
|
|
Электродвигатель
На насосах серии SP устанавливаются общепромышленные электродвигатели на 380 В мощностью от 0,75 до 7,5 кВт, 2900 оборотов/минуту.

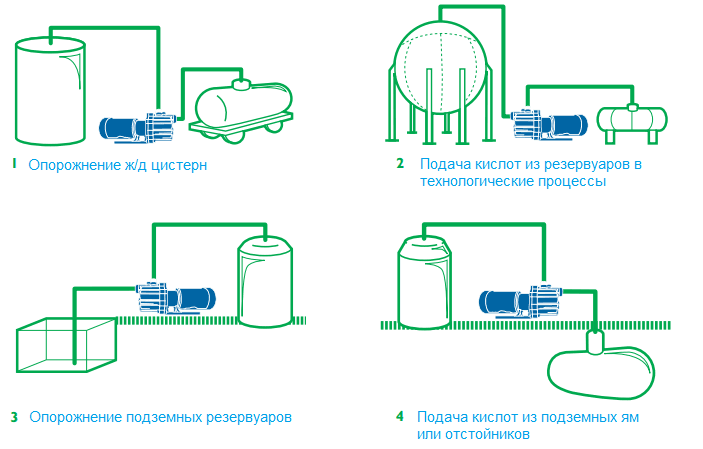

Использование самовсасывающего свойства насосов SP

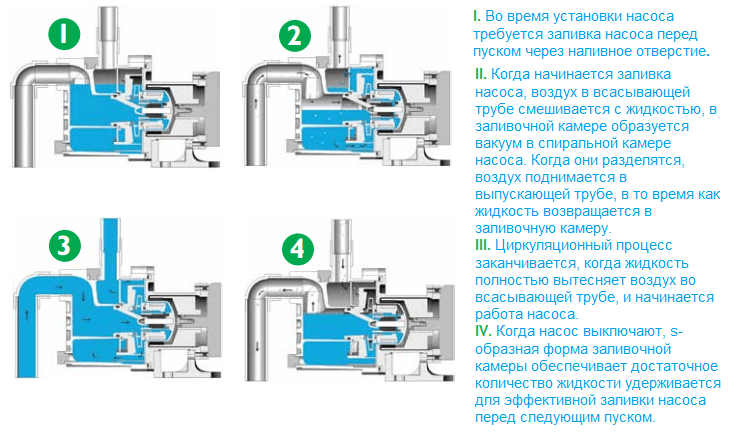

Принцип работы самовсоса на серии SP
