Описание модели SP11P-B-6-10P-04 с э/д 3/380

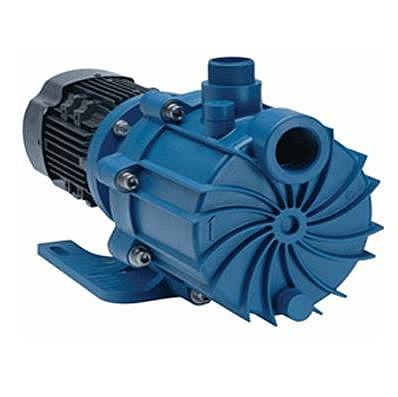

Самовсасывающий насос SP11P-B-6-10P-04 с магнитной муфтой американской фирмы Finish Thompson обеспечивает производительность от 1 до 24 м3/час (от 16 до 400 л/мин) и напор до 21 метра. Рабочая точка по производительности 12 м3/ч при давлении 18,8 м.в.ст. Корпус выполнен из полипропилена. Насос SP11P-B-6-10P-04 имеет резьбовые патрубки (фланцевое присоединение по запросу). Насос поставляется в коробке, с инструкцией на русском языке, гарантия составляет 1 год.
Насос SP11P-B-6-10P-04 имеет закрытое рабочее колесо диаметром 133 мм. На насос установлена 10-полюсная муфта и трехфазный электродвигатель мощностью 3 кВт. Допустимая плотность жидкости до 1,87 кг/дм3.
Самовсасывающая способность насоса SP11P-B-6-10P-04
Перед первым пуском в насос следует залить не менее 3,8 литра перекачиваемой жидкости. При последующих пусках этого не потребуется, поскольку в насосе после останова остается необходимое количество жидкости. Максимальная высота самовсоса 7,6 метра достигается при нормальном атмосферном давлении при всасывающей трубе 1 1/2 дюйма (40 мм).

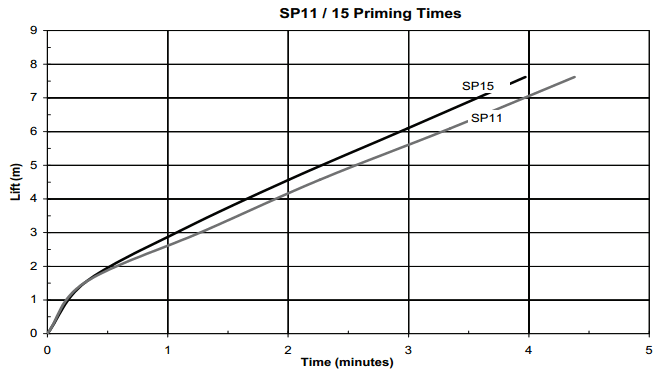

Рисунок 1. Время самовсоса насоса SP11P-B-6-10P-04 (диаметр рабочего колеса 133 мм) зависит от высоты самовсоса и диаметра всасывающей трубы. Чем меньше высота подъема и чем меньше диаметр трубы, тем быстрее произойдет заполнение всасывающей линии.

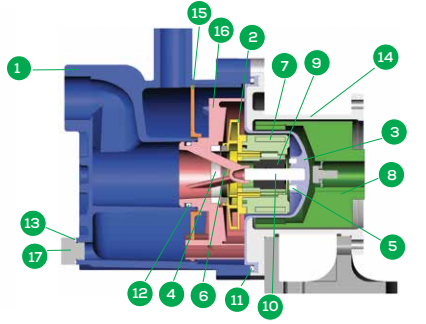

Материалы конструкции
|
|
Деталь насоса | Модели из полипропилена | Модели из PVDF |
| 1 | Крышка насоса |
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 2 | Рабочее колесо |
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 3 | Внутренняя крышка рабочей камеры
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 4 | Подшипник скольжения | Алюминиевая керамика высокой чистоты, карбид кремния | |
| 5 | Стопорное кольцо | Алюминиевая керамика высокой чистоты | |
| 6 | Шайба крепления импеллера | PTFE с добавлением дисульфида молибдена, карбид кремния | |
| 7 | Магниты ведомой части магнитной муфты
|
Неодимовые магниты в оболочке из полипропилена
|
Неодимовые магниты в оболочке из PVDF
|
| 8 | Ведущая часть магнитной муфты
|
Никелированные неодимовые магниты / сталь | |
| 9 | Втулка | По умолчанию из карбона, по заказу - из тефлона, алюминиевой керамики высокой чистоты или карбида кремния | |
| 10 | Вал | Алюминиевая керамика высокой чистоты, хастеллой С, карбид кремния | |
| 11,12,13 | Уплотнительное кольцо | FKM, EPDM (Simriz, Kalrez) | |
| 14 | Корпус двигателя | Сталь | |
| 15 | Распределительная пластина
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 16 | Пространство рабочей камеры
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 17 | Крышка сливного отверстия
|
|
|

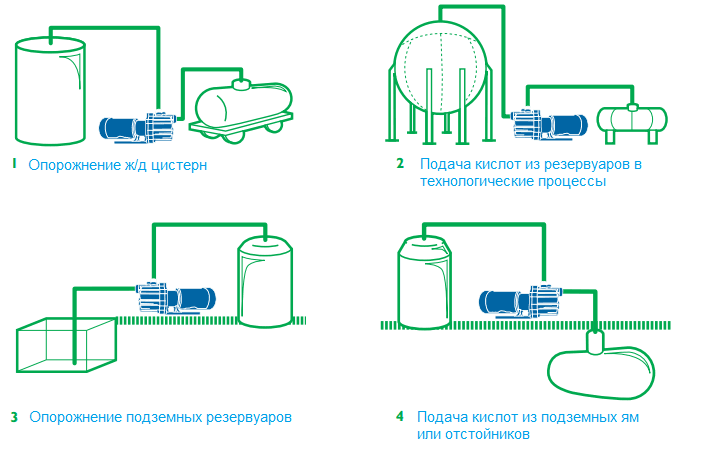

Использование самовсасывающего свойства насосов SP

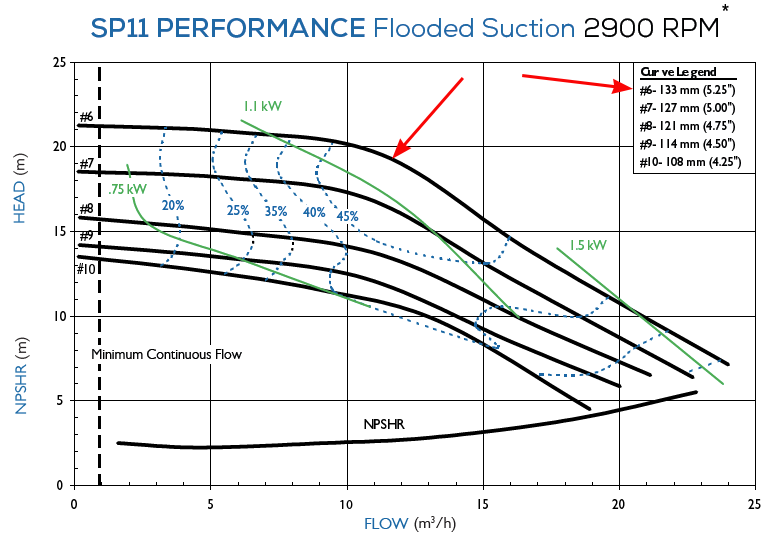

График рабочих характеристик насоса Finish Thompson SP11P-B-6-10P-04 с э/д 3/380

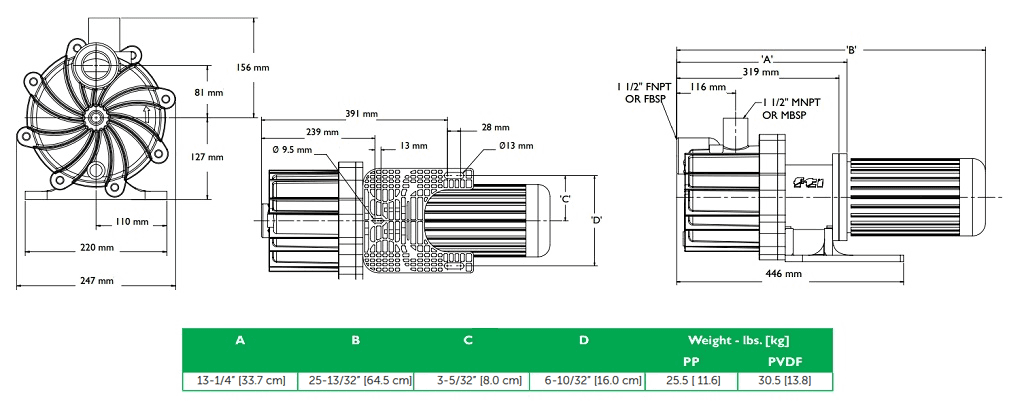

Габаритный чертеж герметичного самовсасывающего насоса Finish Thompson SP11P-B-6-10P-04 с э/д 3/380В
