Гарантия 12 мес.Описание модели SP10P-B-95 с э/д 1.5/380В
Самовсасывающий насос SP10P-B-95 с магнитной муфтой американской фирмы Finish Thompson обеспечивает производительность от 1 до 12,5 м3/час (от 16 до 208 л/мин) и напор до 13,7 метров. Рабочая точка по производительности 7 м3/ч при давлении 10,5 м.в.ст. Корпус выполнен из полипропилена. Насос SP10P-B-95 имеет резьбовые патрубки (фланцевое присоединение по запросу). Насос поставляется в коробке, с инструкцией на русском языке, гарантия составляет 1 год.
Насос SP10P-B-95 имеет закрытое рабочее колесо диаметром 106 мм. На насос установлена 10-полюсная муфта и трехфазный электродвигатель мощностью 1,5 кВт. Допустимая плотность жидкости до 1,9 кг/дм3.
Самовсасывающая способность насоса SP10P-B-95

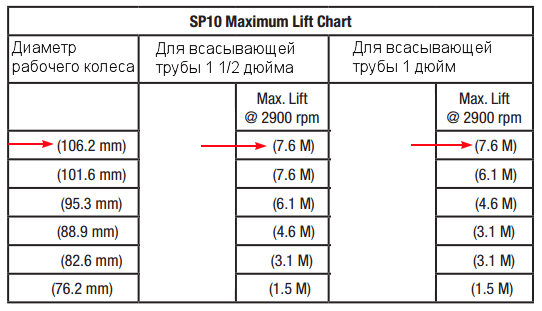

Перед первым пуском в насос следует залить не менее 2,7 литра перекачиваемой жидкости. При последующих пусках этого не потребуется, поскольку после останова в насосе остается необходимое количество жидкости. Максимальная высота самовсоса 7,6 метра достигается при нормальном атмосферном давлении.

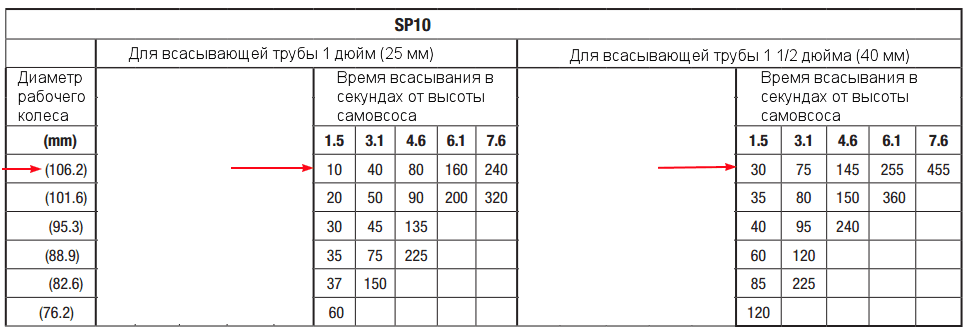

Рисунок 2. Время самовсоса насоса SP10 зависит от диаметра рабочего колеса, высоты самовсоса и диаметра всасывающей трубы. Для SP10P-B-95 (диаметр рабочего колеса 106 мм) чем меньше высота подъема и чем меньше диаметр трубы, тем быстрее произойдет заполнение всасывающей линии.
Материалы конструкции
|
|
Деталь насоса | Модели из полипропилена | Модели из PVDF |
| 1 | Крышка насоса |
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 2 | Рабочее колесо |
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 3 | Внутренняя крышка рабочей камеры
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 4 | Подшипник скольжения | Алюминиевая керамика высокой чистоты, карбид кремния | |
| 5 | Стопорное кольцо | Алюминиевая керамика высокой чистоты | |
| 6 | Шайба крепления импеллера | PTFE с добавлением дисульфида молибдена, карбид кремния | |
| 7 | Магниты ведомой части магнитной муфты
|
Неодимовые магниты в оболочке из полипропилена
|
Неодимовые магниты в оболочке из PVDF
|
| 8 | Ведущая часть магнитной муфты
|
Никелированные неодимовые магниты / сталь | |
| 9 | Втулка | По умолчанию из карбона, по заказу - из тефлона, алюминиевой керамики высокой чистоты или карбида кремния | |
| 10 | Вал | Алюминиевая керамика высокой чистоты, хастеллой С, карбид кремния | |
| 11,12,13 | Уплотнительное кольцо | FKM, EPDM (Simriz, Kalrez) | |
| 14 | Корпус двигателя | Сталь | |
| 15 | Распределительная пластина
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 16 | Пространство рабочей камеры
|
Полипропилен, армированный стекловолокном
|
PVDF, армированный углеродным волокном
|
| 17 | Крышка сливного отверстия
|
|
|
Использование самовсасывающего свойства насосов SP

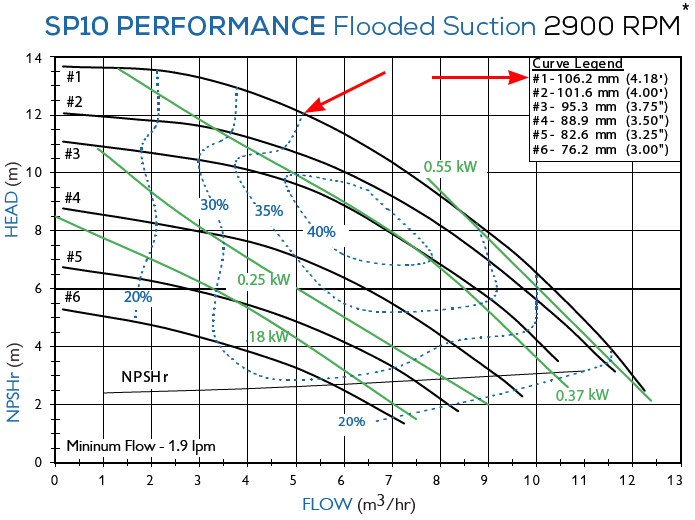

График рабочих характеристик насоса Finish Thompson SP10P-B-95 с э/д 1.5/380В

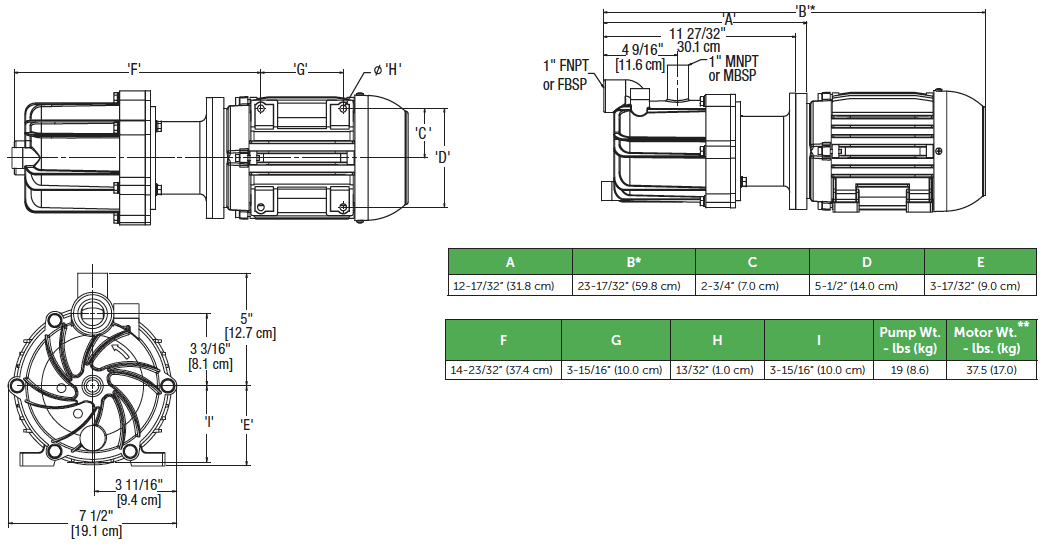

Габаритный чертеж герметичного самовсасывающего насоса Finish Thompson SP10P-B-95 с э/д 1.5/380В
