i
США
От 0,1 до 20 м3/час
Напор до 2000 метров
Из стали, чугуна
Цена от 125 817 ₽
Серия High Pressure от Wilden развивает невероятное для пневматических насосов давление. У разных моделей оно составляет от 20 до 220 бар (от 200 до 2200 метров водяного столба). Подробнее
МодельМакс. расходМакс. давлениеРабочая точкаВходной патрубокВариант и стоимость
0.2271089.740.14 м³/час при 576.5 м.в.ст.13
125 817 ₽
1 912 $
Добавить
0.4092038.860.23 м³/час при 1286.6 м.в.ст.10
238 682 ₽
3 627 $
Добавить
4.994202.482.72 м³/час при 113.2 м.в.ст.25
232 719 ₽
3 536 $
Добавить
12.485149.7516.81 м³/час при 70.3 м.в.ст.40
203 359 ₽
3 090 $
Добавить
19.681168.0319.08 м³/час при 124.4 м.в.ст.50
687 059 ₽
10 439 $
Добавить
Пневматический насос высокого давления Wilden H25/1600S/AAA/PU/SS/SBN/150

Пневматический насос высокого давления Wilden H25/1600S/AAA/PU/SS/SBN/150

i
Макс. расход (м³/час)
0.227
Макс. давление (м.в.ст.)
1089.74
Рабочая точка
0.14 м³/час при 576.5 м.в.ст.
Входной патрубок (мм)
13
125 817 ₽
1 912 $
Добавить
Пневматический насос высокого давления Wilden H38/3200D/AAP/PU/SS/SBN

Пневматический насос высокого давления Wilden H38/3200D/AAP/PU/SS/SBN

i
Макс. расход (м³/час)
0.409
Макс. давление (м.в.ст.)
2038.86
Рабочая точка
0.23 м³/час при 1286.6 м.в.ст.
Входной патрубок (мм)
10
238 682 ₽
3 627 $
Добавить
Пневматический насос высокого давления Wilden H200/WWWAA/FWS/WF/MWF

Пневматический насос высокого давления Wilden H200/WWWAA/FWS/WF/MWF

i
Макс. расход (м³/час)
4.994
Макс. давление (м.в.ст.)
202.48
Рабочая точка
2.72 м³/час при 113.2 м.в.ст.
Входной патрубок (мм)
25
232 719 ₽
3 536 $
Добавить
Пневматический насос высокого давления Wilden H400S/ASAAA/WFS/WF/ATF

Пневматический насос высокого давления Wilden H400S/ASAAA/WFS/WF/ATF

i
Макс. расход (м³/час)
12.485
Макс. давление (м.в.ст.)
149.751
Рабочая точка
6.81 м³/час при 70.3 м.в.ст.
Входной патрубок (мм)
40
203 359 ₽
3 090 $
Добавить
Пневматический насос высокого давления Wilden H800/WWWAA/WFS/TF/MWF

Пневматический насос высокого давления Wilden H800/WWWAA/WFS/TF/MWF

i
Макс. расход (м³/час)
19.681
Макс. давление (м.в.ст.)
168.031
Рабочая точка
9.08 м³/час при 124.4 м.в.ст.
Входной патрубок (мм)
50
687 059 ₽
10 439 $
Добавить

Пневматические насосы Wilden высокого давления - справочная информация

Серия High Pressure от Wilden развивает невероятное для пневматических насосов давление. У разных моделей оно составляет от 20 до 220 бар (от 200 до 2200 метров водяного столба). Чтобы развить такое высокое давление насосы используют стандартную пневмолинию с давлением 8,6 бар. Встроенные усилители повышают давление от 3 до 26 раз. При помощи такого насоса можно, например, подать жидкость в фильтр-пресс или очистить внутренние стенки резервуара струей жидкости. Все насосы Wilden High Pressure имеют сертификацию Ростехнадзора на применение на опасных объектах.

Разве может резиновая мембрана выдержать давление 200 бар?

Не может. Фокус в том, что мембранные насосы H200, H400, H800 обеспечивают как раз давление до 20 бар (200 метров водяного столба). А насосы H25 и H38, которые обеспечивают давление до 110 и 220 бар соответственно, не мембранные, а поршневые. Они тоже получают энергию для работы от сжатого воздуха, но рабочим органом, выталкивающим жидкость, является не мембрана, а поршень.

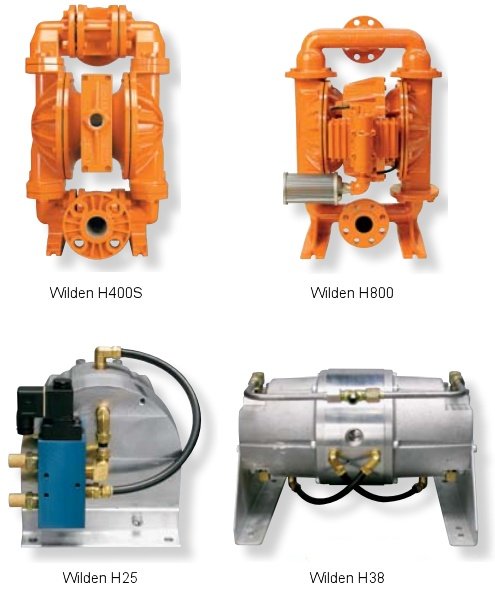

Пневматические насосы Wilden высокого давления: H400S, H800, H25, H38
Рисунок 1. На изображении показаны пневматические насосы Wilden высокого давления. Два верхних насоса H400S и H800 мембранные. Два нижних насоса H25 и H38 поршневые.

Расшифровка обозначения

Для мембранных насосов полная маркировка выглядит так: H200/WW WAA/FWS/WF/MWF
Разберем эту маркировку по частям.
H200 - тип воздушного клапана и типоразмер насоса.
WW - материал проточной части корпуса и внешнего пистона диафргамы из чугуна с шаровидным графитом (SS - из нержавеющей стали)
W - воздушная камера из чугуна (S - из нерж. стали)
AA - центральный блок и воздушный клапан из алюминия
FWS - мембрана из пищевого термопласта Wil-Flex (TWS - из комбинированного материала PTFE/Wil-Flex)
WF - шариковые клапаны из Wil-Flex (TF - из тефлона)
M - седло шариковых клапанов из низкоуглеродистой стали (S - из нержавеющей стали)
WF - уплотнительные кольца седел клапанов и манифольдов из Wil-Flex (TF - из тефлона).

Для поршневых насосов маркировка отличается. Это разумно, ведь у них нет мембран. Вот как выглядит пример полного обозначения: H38/3200D/AAP/PU/SS/SBN
Разберем и это обозначение.
H 38 - типоразмер модели
3200 - максимальное давление в фунтах на квадратный дюйм (приблизительно равно 220 бар)
D - тип усилителя давления дуплекс (S - симплекс).
AA - проточная камера и центральная секция из алюминия.
P - воздушный клапан из полипропилена (A - из алюминия).
PU - уплотнение рабочего поршня из полиуретана.
SS - шариковые обратные клапаны из нержавеющей стали.
SBN - седла шариковых клапанов из нержавеющей стали, а уплотнения из Buna-N.

У модели H 25 после основной маркировки может идти 3-х буквенный цифровой код, который обозначает особенности электропитания воздушного клапана AccuFlo.
Например: H25/1600S/AAA/PU/SS/SBN/150
Цифра 150 означает, что питание воздушного клапана низковольтное DC 24 вольта.

Воздушные распределительные системы, используемые на насосах высокого давления Wilden

Каждый из насосов H200, H400, H800 использует свою особенную систему управления распределением воздуха.
Насос H25 использует воздушный клапан с электронным управлением AccuFlo.
Насос H38 использует стандартный воздушный клапан Wilden ProFlo.

Условия эксплуатации

Подаваемое в насос Wilden давление не должно превышать 8,6 бар.
Температура жидкости определяется используемым материалом мембраны. Для PTFE диафргамы от +4 до +104 °C. Для Wil-Flex диафргамы от -40 до +107 °C.
Насосы могут выполнять Самовсос "на сухую" с высоты 2-3 метра для моделей H 200, H 400, H 800 и до 7-8 метров для моделей H 25, H 38. Самовсос при заполненном всасывающем патрубке до 9 метров.
Максимальная вязкость жидкости производителем не указана, но Wilden упоминает, что насосы могут использоваться для высоковязких жидкостей.
Насосы высокого давления Wilden не боятся сухого хода.
Насосы не боятся работы на закрытую задвижку на напорной линии.

Материалы, используемые в насосах Wilden высокого давления

Корпуса насосов может быть только металлическим, поскольку должен выдерживать высокое давление. Использование полимеров здесь невозможно. Насосы изготавливаются из алюминия, чугуна или нержавеющей стали.

Для диафрагм используются только Wil-Flex (Santoprene) или комбинированный материал PTFE/Wil-Flex.
