Пневматический насос высокого давления Wilden H25/1600S/AAA/PU/SS/SBN/150

Пневматический насос высокого давления Wilden H25/1600S/AAA/PU/SS/SBN/150
Пневматический насос высокого давления Wilden H25/1600S/AAA/PU/SS/SBN/150
i
Страна производства:
США
Макс. расход (м³/час)
0.227
Макс. давление (м.в.ст.)
1089.74
Рабочая точка
0.14 м³/час при 576.5 м.в.ст.
Макс. темп. жидкости (°C)
107
Диаметр твердых включений (мм)
0.1
Входной патрубок (мм)
13
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
10
ДхШхВ (см)
18х19х24
Вес (кг)
7
156 373 ₽
2 103 $

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Пневматический насос высокого давления Wilden H25/1600S/AAA/PU/SS/SBN/150 – характеристики

Макс. расход (м³/час)
0.227
Макс. давление (м.в.ст.)
1089.74
Рабочая точка
0.14 м³/час при 576.5 м.в.ст.
Макс. темп. жидкости (°C)
107
Диаметр твердых включений (мм)
0.1
Входной патрубок (мм)
13
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
10
ДхШхВ (см)
18х19х24
Вес (кг)
7

Пневматический поршневой насос H25/1600S/AAA/PU/SS/SBN/150 американской фирмы Wilden позволяет перекачивать различные жидкости с очень высоким напором. Жидкости могут быть вязкости, но не должны содержать твердых включений. Насос не боится ни сухого хода, ни работы на "закрытую задвижку". Воздушный клапан AccuFlo имеет электронный интерфейс подключения, технология увеличения давления - симплексная.

Производительность насоса H25/1600S/AAA/PU/SS/SBN/150 колеблется в диапазоне от  0,024 до 0,24 м3/час (от 0,4 до 4 л/мин). Напор до 110 бар (1100 метров водяного столба). Температурный диапазон работы от +12 до +65 °C. Самовсос по сухому с высоты до 7,8 метра.

Расшифровка обозначения насоса
Маркировка H25/1600S/AAA/PU/SS/SBN/150 означает следующее:
H25  - типоразмер насоса
1600 - максимальное давление в фунтах на квадратный дюйм (около 110 бар)
S - симплексный усилитель давления
/AAA - центральная секция, воздушная камера и воздушный клапан из алюминия
/PU - уплотнение рабочего поршня из полиуретана
/SS - шариковые обратные клапаны из нержавеющей стали.
/SBN - седла шариковых клапанов из нержавеющей стали, а уплотнения из Buna-N.
/150  - питание воздушного клапана AccuFlo 24 V DC (низковольтное)

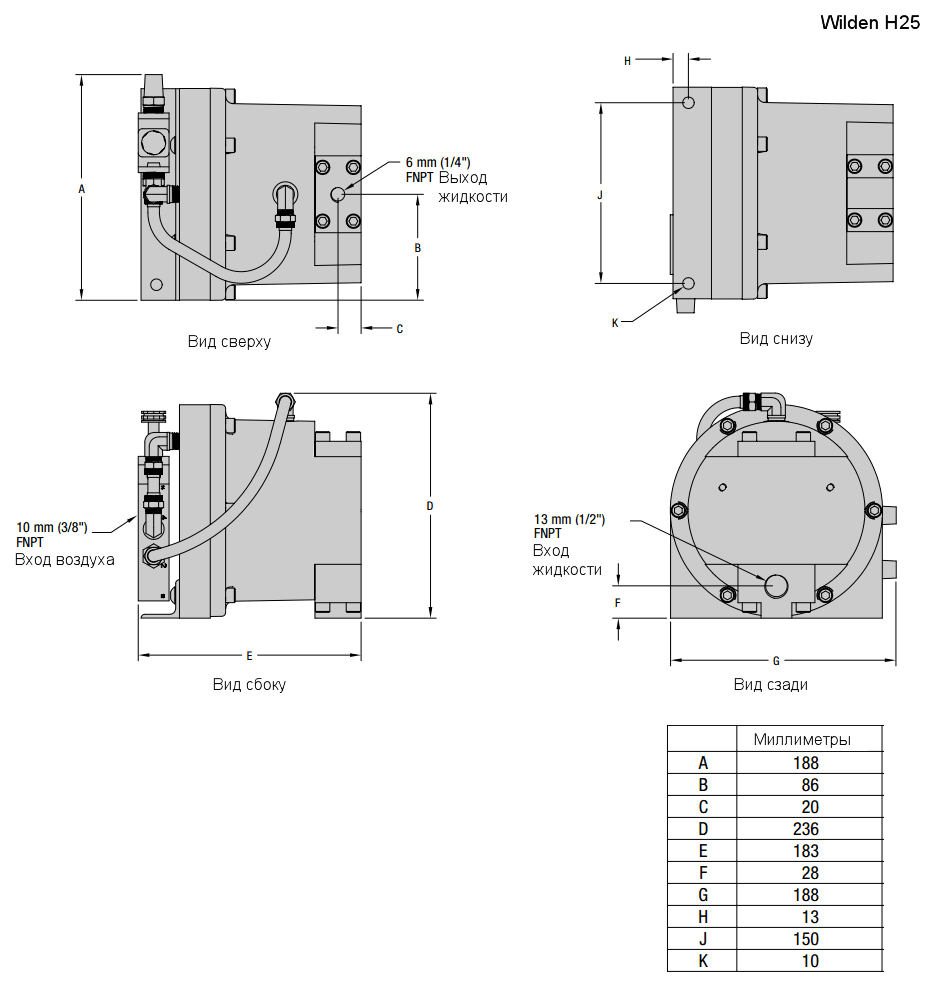

Габаритный чертеж насоса Wilden H25/1600S/AAA/PU/SS/SBN/150

Габаритный чертеж насоса Wilden H25/1600S/AAA/PU/SS/SBN/150

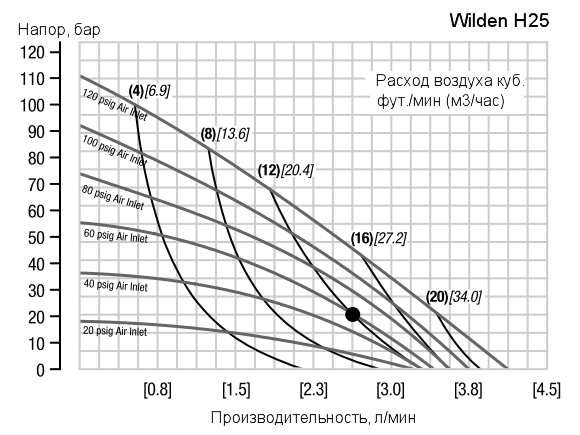

График рабочих характеристик насоса Wilden H25/1600S/AAA/PU/SS/SBN/150

График рабочих характеристик насоса Wilden H25/1600S/AAA/PU/SS/SBN/150
Серые линии - это кривые производительности насоса в зависимости от входного давления сжатого воздуха. 120 psig (фунты на квадратный дюйм) примерно соответствуют давлению воздуха 8 бар. 60 psig = 4 бара. Кривые черного цвета показывают расход сжатого воздуха (первая цифра в куб. футах в минуту, а цифра в скобках означает привычные нам м3/час). Для примера: черная точка на графике показывает, что при давлении воздуха 4 бара насос обеспечит производительность около 2,7 л/мин при напоре жидкости 20 бар (200 метров водяного столба). При этом расход воздуха составит 20,4 м3/час (или 340 л/мин).

Отзыв отправлен. Спасибо!

Новый отзыв

Опишите ваш опыт эксплуатации оборудования, купленного у нас. Приложите не менее 4-х фотографий формата 4х3. Если отзыв будет полезен, мы обязательно разместим его на сайте. За качественный отзыв мы дадим вам бонус на будущие заказы.

позитивный
Отмена

Загружаем другие товары из серии…

Пневматические насосы Wilden высокого давления - справочная информация

Серия High Pressure от Wilden развивает невероятное для пневматических насосов давление. У разных моделей оно составляет от 20 до 220 бар (от 200 до 2200 метров водяного столба). Чтобы развить такое высокое давление насосы используют стандартную пневмолинию с давлением 8,6 бар. Встроенные усилители повышают давление от 3 до 26 раз. При помощи такого насоса можно, например, подать жидкость в фильтр-пресс или очистить внутренние стенки резервуара струей жидкости. Все насосы Wilden High Pressure имеют сертификацию Ростехнадзора на применение на опасных объектах.

Разве может резиновая мембрана выдержать давление 200 бар?

Не может. Фокус в том, что мембранные насосы H200, H400, H800 обеспечивают как раз давление до 20 бар (200 метров водяного столба). А насосы H25 и H38, которые обеспечивают давление до 110 и 220 бар соответственно, не мембранные, а поршневые. Они тоже получают энергию для работы от сжатого воздуха, но рабочим органом, выталкивающим жидкость, является не мембрана, а поршень.

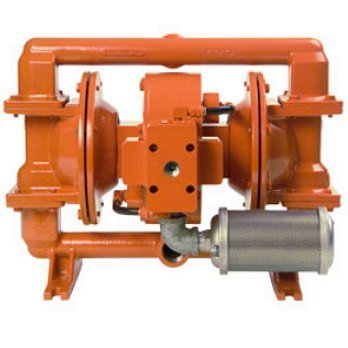

Пневматические насосы Wilden высокого давления: H400S, H800, H25, H38
Рисунок 1. На изображении показаны пневматические насосы Wilden высокого давления. Два верхних насоса H400S и H800 мембранные. Два нижних насоса H25 и H38 поршневые.

Расшифровка обозначения

Для мембранных насосов полная маркировка выглядит так: H200/WW WAA/FWS/WF/MWF
Разберем эту маркировку по частям.
H200 - тип воздушного клапана и типоразмер насоса.
WW - материал проточной части корпуса и внешнего пистона диафргамы из чугуна с шаровидным графитом (SS - из нержавеющей стали)
W - воздушная камера из чугуна (S - из нерж. стали)
AA - центральный блок и воздушный клапан из алюминия
FWS - мембрана из пищевого термопласта Wil-Flex (TWS - из комбинированного материала PTFE/Wil-Flex)
WF - шариковые клапаны из Wil-Flex (TF - из тефлона)
M - седло шариковых клапанов из низкоуглеродистой стали (S - из нержавеющей стали)
WF - уплотнительные кольца седел клапанов и манифольдов из Wil-Flex (TF - из тефлона).

Для поршневых насосов маркировка отличается. Это разумно, ведь у них нет мембран. Вот как выглядит пример полного обозначения: H38/3200D/AAP/PU/SS/SBN
Разберем и это обозначение.
H 38 - типоразмер модели
3200 - максимальное давление в фунтах на квадратный дюйм (приблизительно равно 220 бар)
D - тип усилителя давления дуплекс (S - симплекс).
AA - проточная камера и центральная секция из алюминия.
P - воздушный клапан из полипропилена (A - из алюминия).
PU - уплотнение рабочего поршня из полиуретана.
SS - шариковые обратные клапаны из нержавеющей стали.
SBN - седла шариковых клапанов из нержавеющей стали, а уплотнения из Buna-N.

У модели H 25 после основной маркировки может идти 3-х буквенный цифровой код, который обозначает особенности электропитания воздушного клапана AccuFlo.
Например: H25/1600S/AAA/PU/SS/SBN/150
Цифра 150 означает, что питание воздушного клапана низковольтное DC 24 вольта.

Воздушные распределительные системы, используемые на насосах высокого давления Wilden

Каждый из насосов H200, H400, H800 использует свою особенную систему управления распределением воздуха.
Насос H25 использует воздушный клапан с электронным управлением AccuFlo.
Насос H38 использует стандартный воздушный клапан Wilden ProFlo.

Условия эксплуатации

Подаваемое в насос Wilden давление не должно превышать 8,6 бар.
Температура жидкости определяется используемым материалом мембраны. Для PTFE диафргамы от +4 до +104 °C. Для Wil-Flex диафргамы от -40 до +107 °C.
Насосы могут выполнять Самовсос "на сухую" с высоты 2-3 метра для моделей H 200, H 400, H 800 и до 7-8 метров для моделей H 25, H 38. Самовсос при заполненном всасывающем патрубке до 9 метров.
Максимальная вязкость жидкости производителем не указана, но Wilden упоминает, что насосы могут использоваться для высоковязких жидкостей.
Насосы высокого давления Wilden не боятся сухого хода.
Насосы не боятся работы на закрытую задвижку на напорной линии.

Материалы, используемые в насосах Wilden высокого давления

Корпуса насосов может быть только металлическим, поскольку должен выдерживать высокое давление. Использование полимеров здесь невозможно. Насосы изготавливаются из алюминия, чугуна или нержавеющей стали.

Для диафрагм используются только Wil-Flex (Santoprene) или комбинированный материал PTFE/Wil-Flex.
