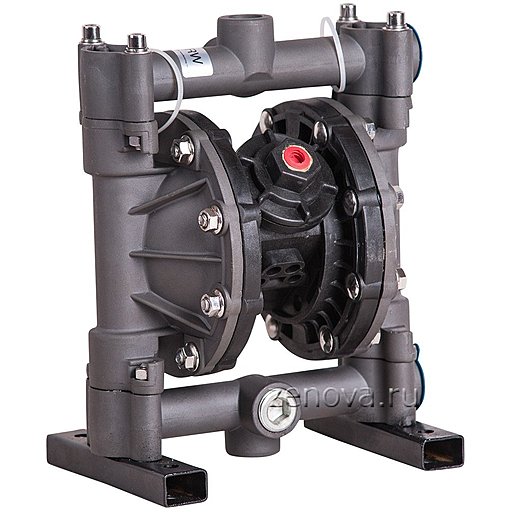

Мембранный пневматический насос River Wave RV20AL-ST

i
Страна производства:
Китай
Макс. расход (м³/час)
3.7
Макс. давление (м.в.ст.)
70
Материал проточной части
Алюминий
Материал мембран
Сантопрен
Макс. вязкость (сСт)
5000
Самовсос "по суху" (м)
4.5
Диаметр твердых включений (мм)
2.5
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
Воздушный патрубок (мм)
6
ДхШхВ (см)
22х16х28
Вес (кг)
4.6
27 732 ₽
381 $
Товар недоступен для заказа

Загружаем похожие модели…

Описание модели RV20AL-ST

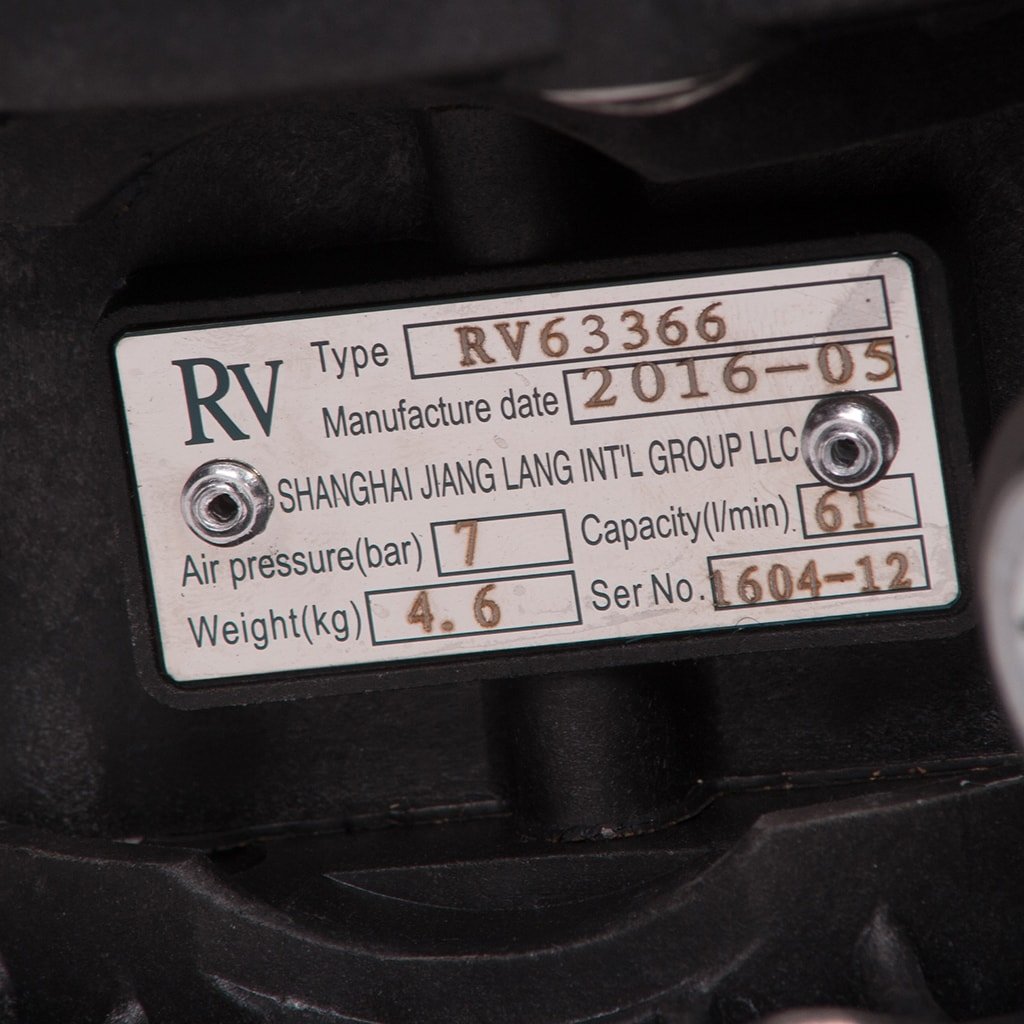

Мембранный пневматический насос RV20AL-ST (полная заводская маркировка RV63366) выполнен из следующих материалов:
- корпус насоса из алюминия,
- мембраны из Сантопрена (Santoprene),
- дополнительные мембраны со стороны воздуха в этой модели не используются,
- седла из нержавеющей стали AISI 304,
- шарики из Сантопрена.

Насос перекачивает слабоагрессивные, абразивные жидкости, но не может перекачивать нефтепродукты. Допустимо содержание взвешенных твердых частиц до 2,5 мм. Давление воздуха на входе в насос должно быть от 0,8 до 7 бар.

Температура перекачиваемой жидкости определятся материалом мембран и должна быть от -40 до +82 °C.

Производительность RV20AL-ST находится в диапазоне от 0,06 до 3,7 кубометра в час (от 1 до 61 литра в минуту), наибольший напор равен 70 метрам (7 бар). Высота самовсасывания до 4,5 метра. Всасывающий и напорный патрубки 3/4 ". Вес насоса 4,5 кг.

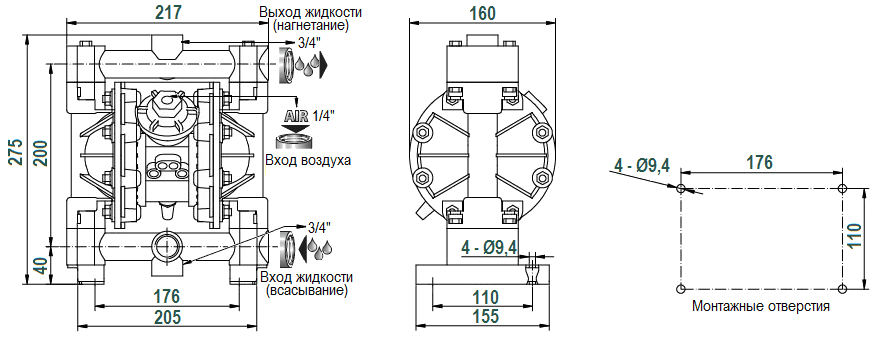

Габаритный чертеж насоса River Wave RV20AL-ST

Габаритный чертеж насоса River Wave RV20AL-ST

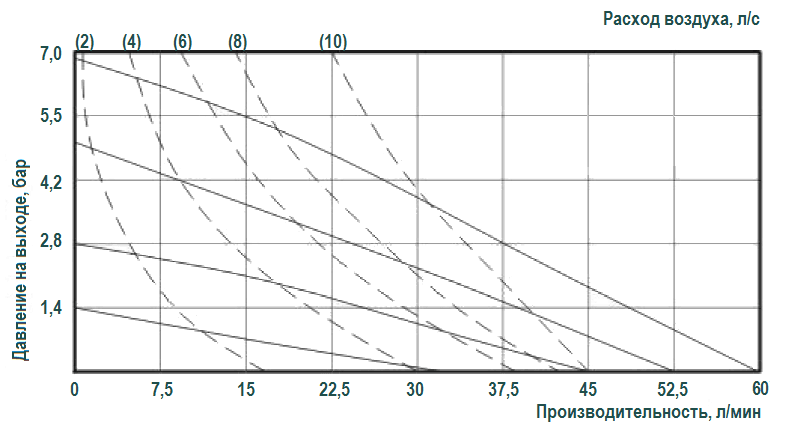

График эксплуатационных характеристик модели RV20AL-ST

График эксплуатационных характеристик модели RV20AL-ST
На графике показано как производительность насоса зависит от величины давления воздуха, выдаваемого компрессором. Чем это давление выше, тем выше линия производительности, максимальная величина которой определяется расходом воздуха. Например, при давлении 7 бар подача 2,3 кубометра в час (38 литров в минуту) достигается потреблением 10 литров воздуха в секунду. Дополнительно, на этой странице представлен цифровой график с рабочей кривой насоса при давлении 7 бар.

Габаритные характеристики (изображения)

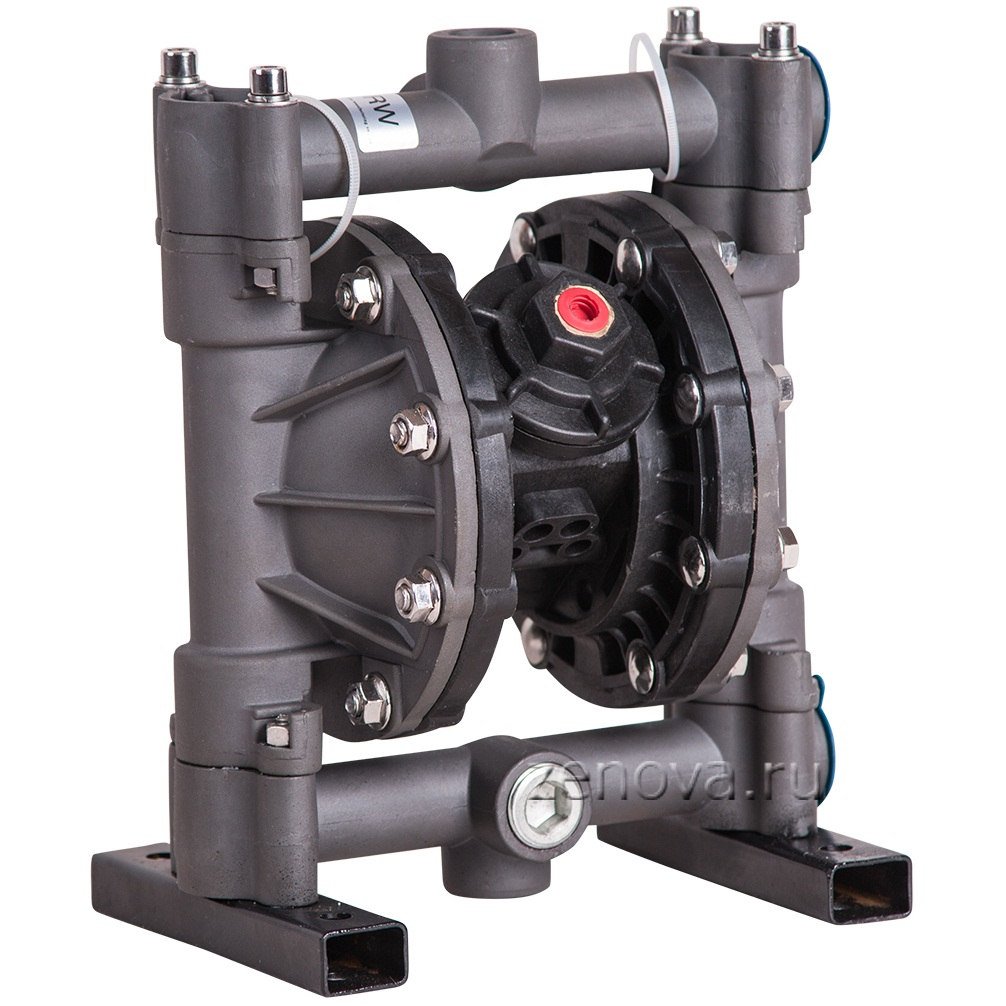

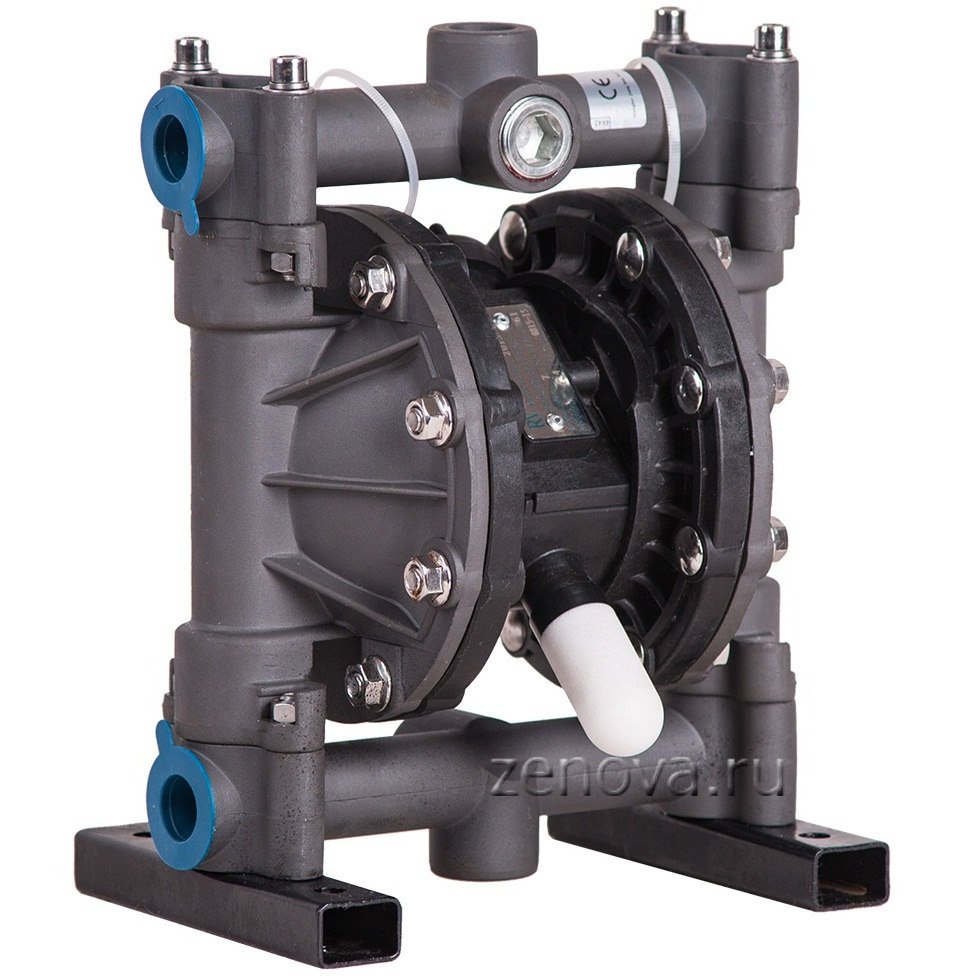

3D-фото
