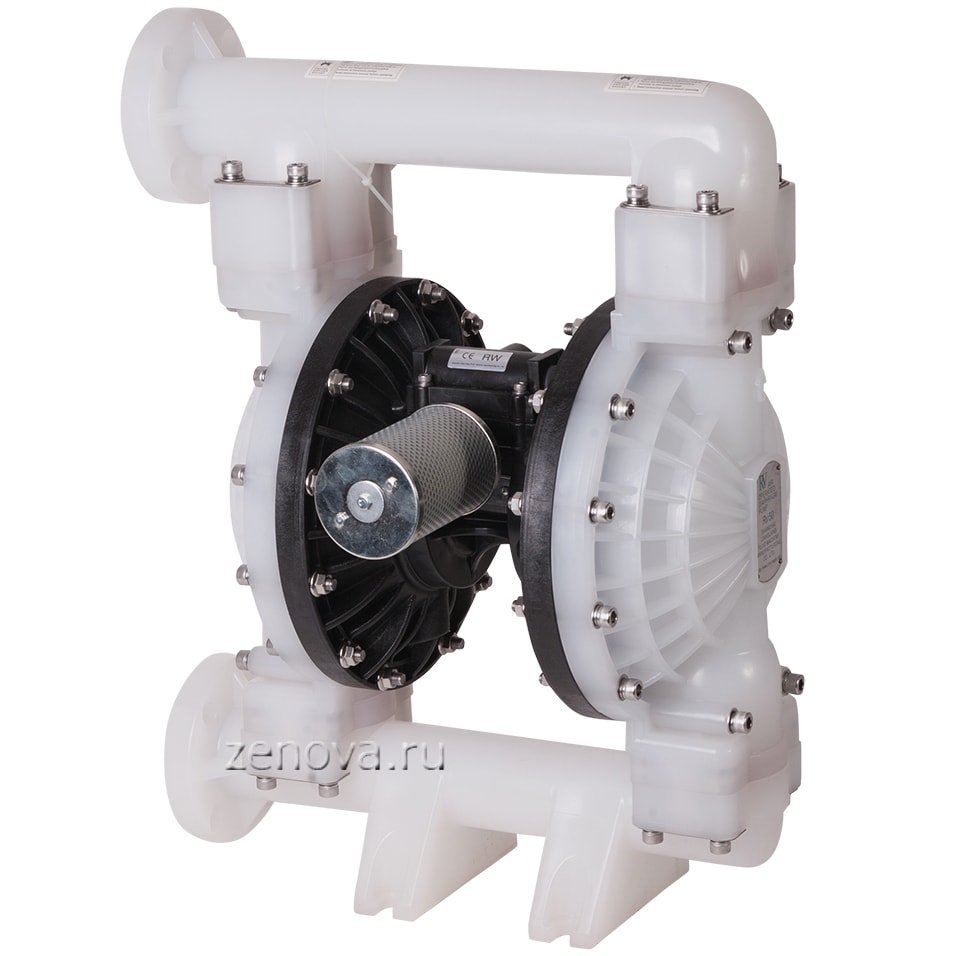

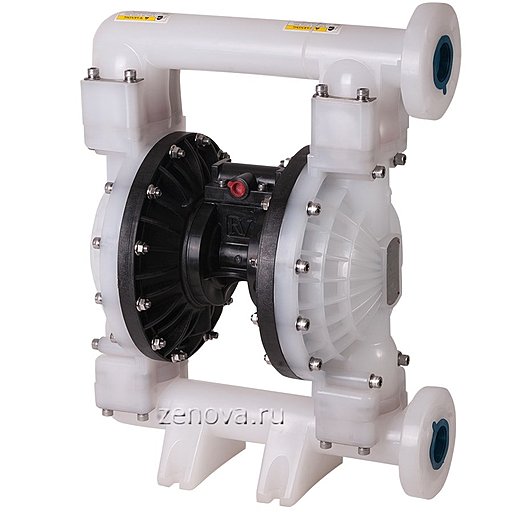

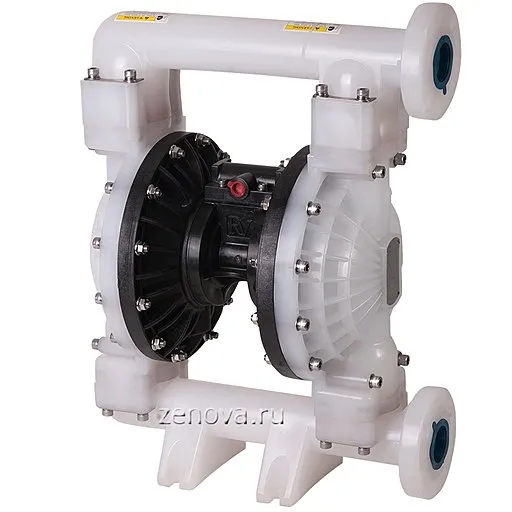

Описание модели RV50P-ST

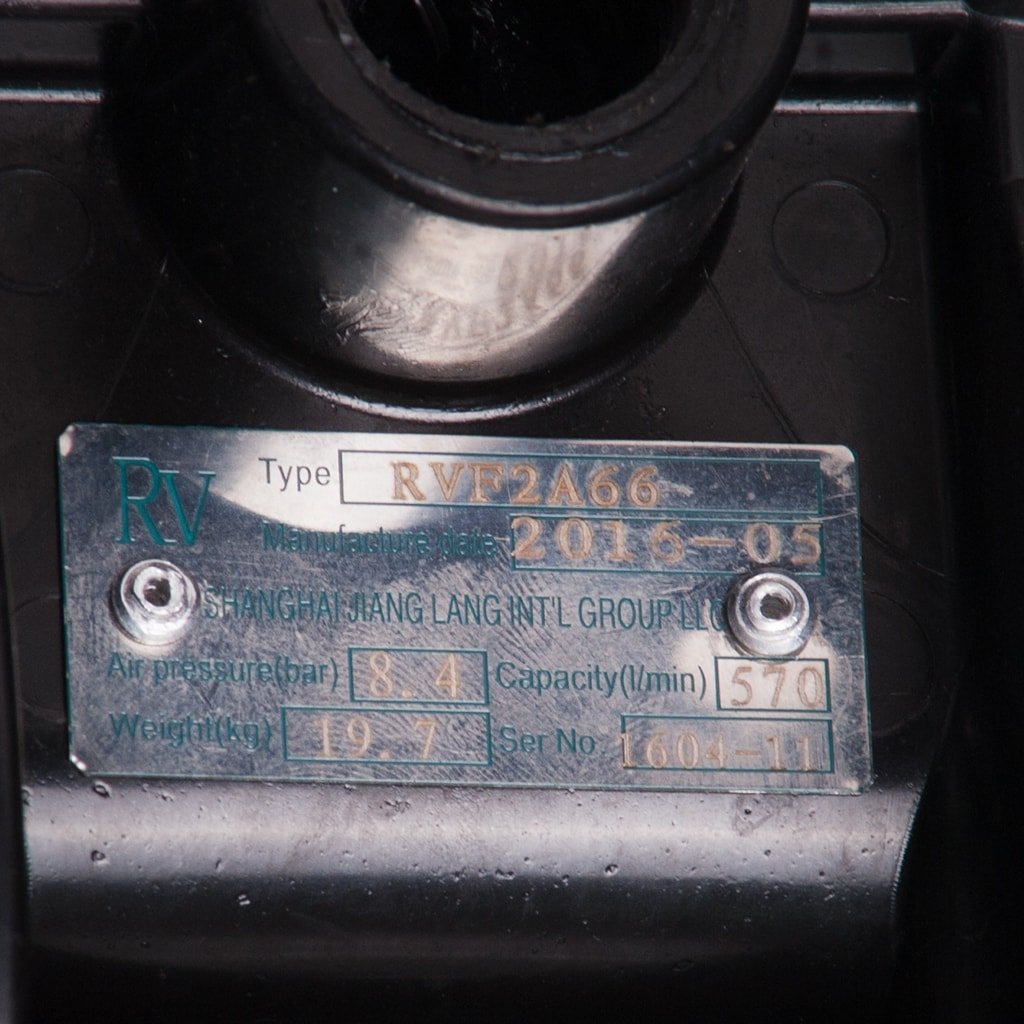

Мембранный пневматический насос RV50P-ST (полная заводская маркировка RVF2A66) выполнен из следующих материалов:
- корпус насоса из полипропилена (PP),
- мембраны из Сантопрена (Santoprene),
- дополнительные мембраны со стороны воздуха в этой модели не используются,
- седла из фторопласта (PVDF),
- шарики из Сантопрена.
Такой насос относительно популярен, благодаря меньшей цене (сантопреновые мембраны дешевле тефлоновых). Он может перекачивать разбавленные кислоты и щелочи. Сантопреновые мембраны очень хорошо устойчивы к абразиву (лучше тефлоновых).
Насос перекачивает жидкости различной химической активности, концентрации и вязкости. Допустимо содержание взвешенных твердых частиц до 6 мм. Давление воздуха на входе в насос должно быть от 0,8 до 8,4 бар.
Температура перекачиваемой жидкости должна быть от 0 до 66 °C.
Производительность RV50P-ST находится в диапазоне от 0,06 до 34 кубометров в час (от 1 до 568 литров в минуту), наибольший напор равен 84 метрам (8,4 бар). Высота самовсасывания до 5 метров.
В отличие от большинства насосов других марок, RV50P-ST по умолчанию имеет фланцевое присоединение (не резьбовое).
Всасывающий и напорный патрубки DIN 50 мм (резьба 2 " по запросу).
Вес насоса 28 кг.
Особенности конструкции пневмодвигателя серии RV
Пневматический двигатель насоса имеет сравнительно немного подвижных частей и прост в обслуживании, так как все части могут быть заменены без необходимости вскрытия полости жидкости. Алюминиевые детали подвергают анодной обработке окисления и имеют эпоксидное покрытие для защиты от коррозии, вызванной загрязненным воздухом.
Трехходовой реверсивный воздушный клапан работает без залипаний, отличается высокой механической прочностью и не требует смазки. Центральный шток из нержавеющей стали имеет интегративную структуру, обеспечивающую концентричное и свободное движение.
Конструкция пневмодвигателя позволяет перекачивать жидкость с пониженным потреблением воздуха. Более низкое энергопотребление косвенно подтверждается сравнительно низкими пульсациями в напорной линии, и тем фактом, что насос начинает работать уже при низком давлении (0,3-0,8 бара).
Рисунок 1. Детали конструкции пневмодвигателя River Wave

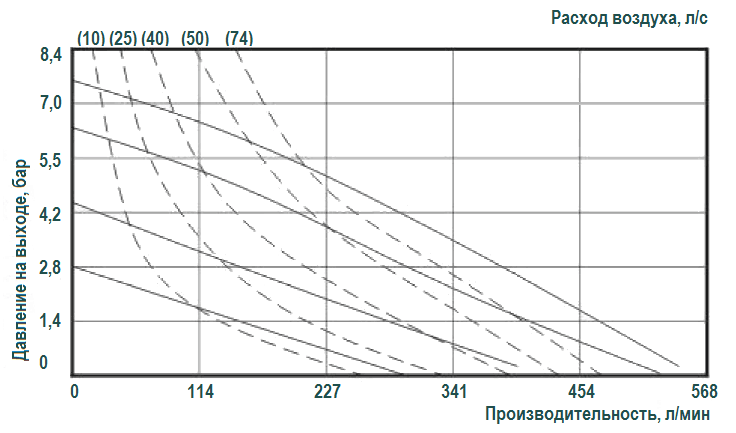

График эксплуатационных характеристик модели RV50P-ST

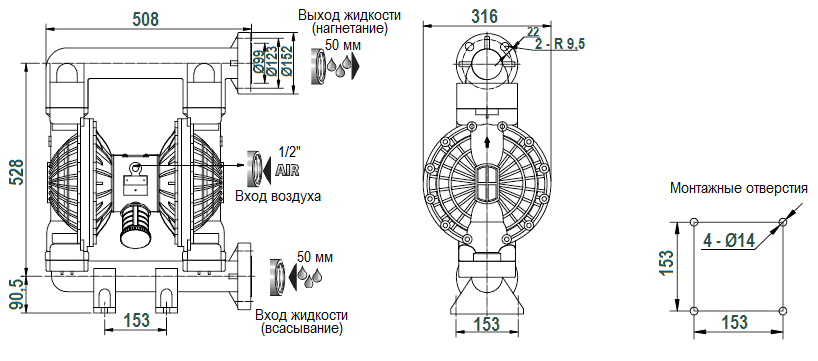

Габаритный чертеж насоса River Wave RV50P-ST
Комплект поставки
- Насос.
- Шумоглушитель.
- Паспорт-инструкция.
