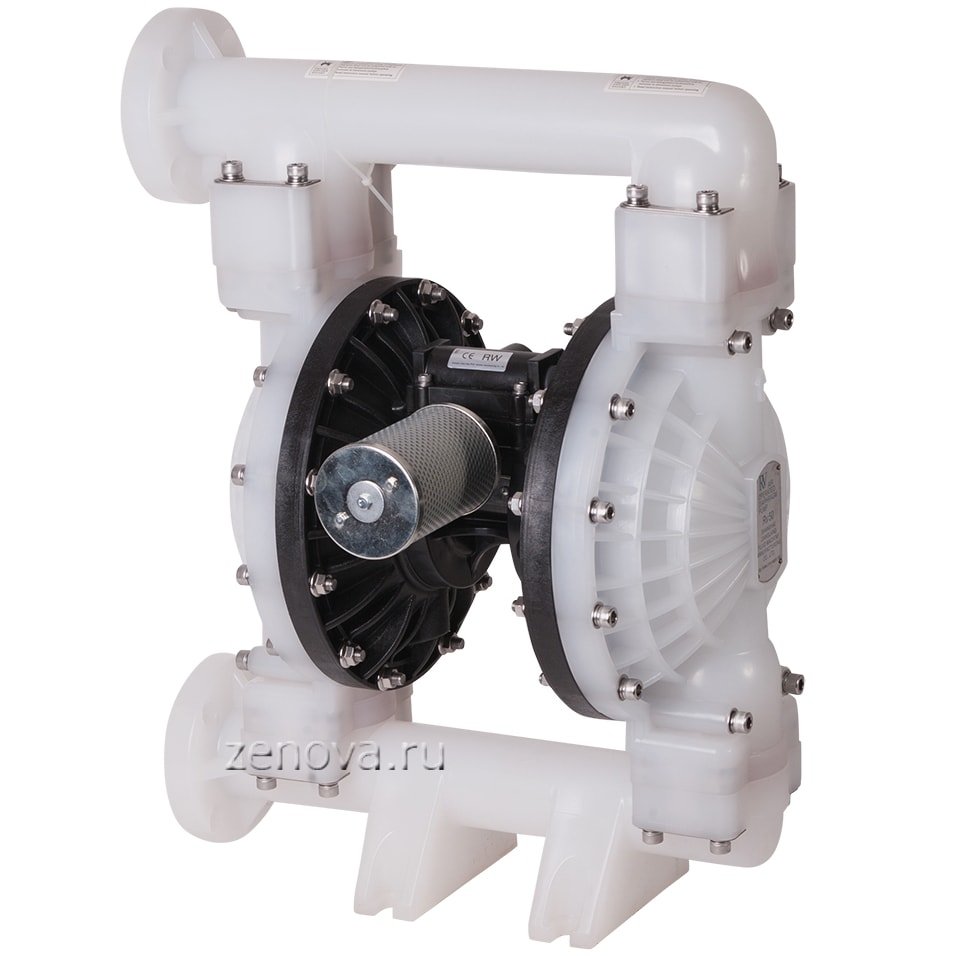

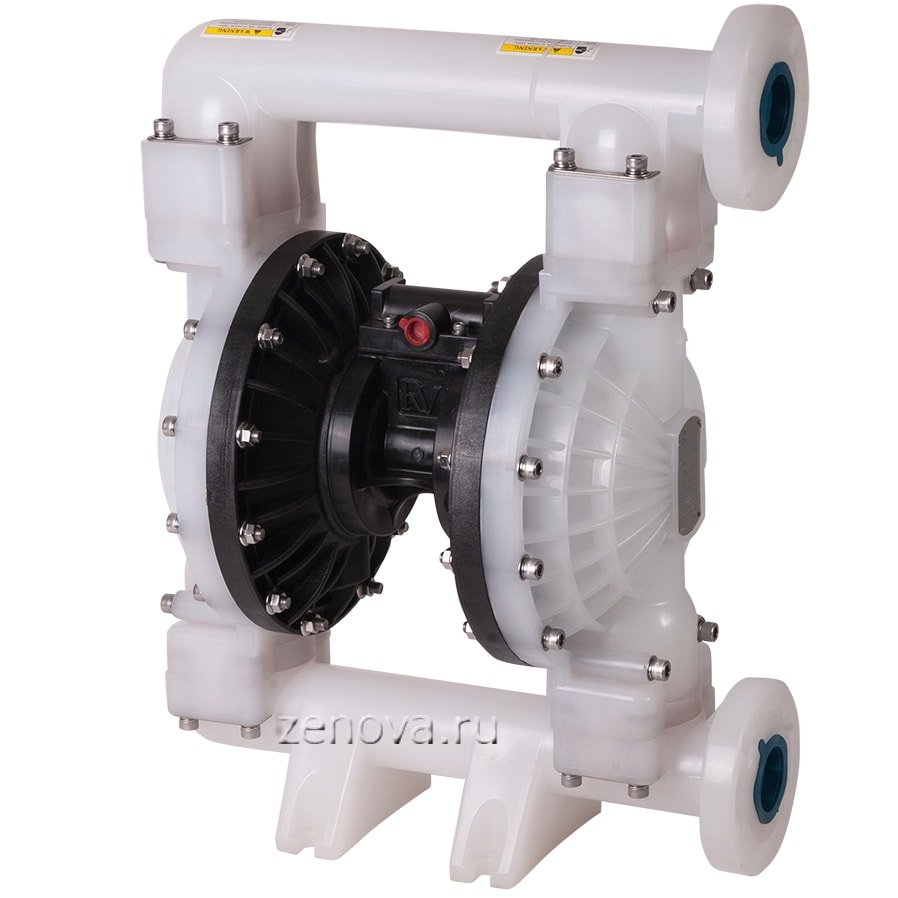

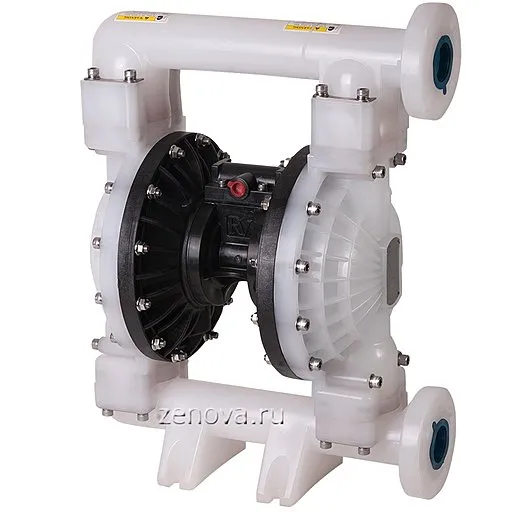

Описание модели RV50P-TF

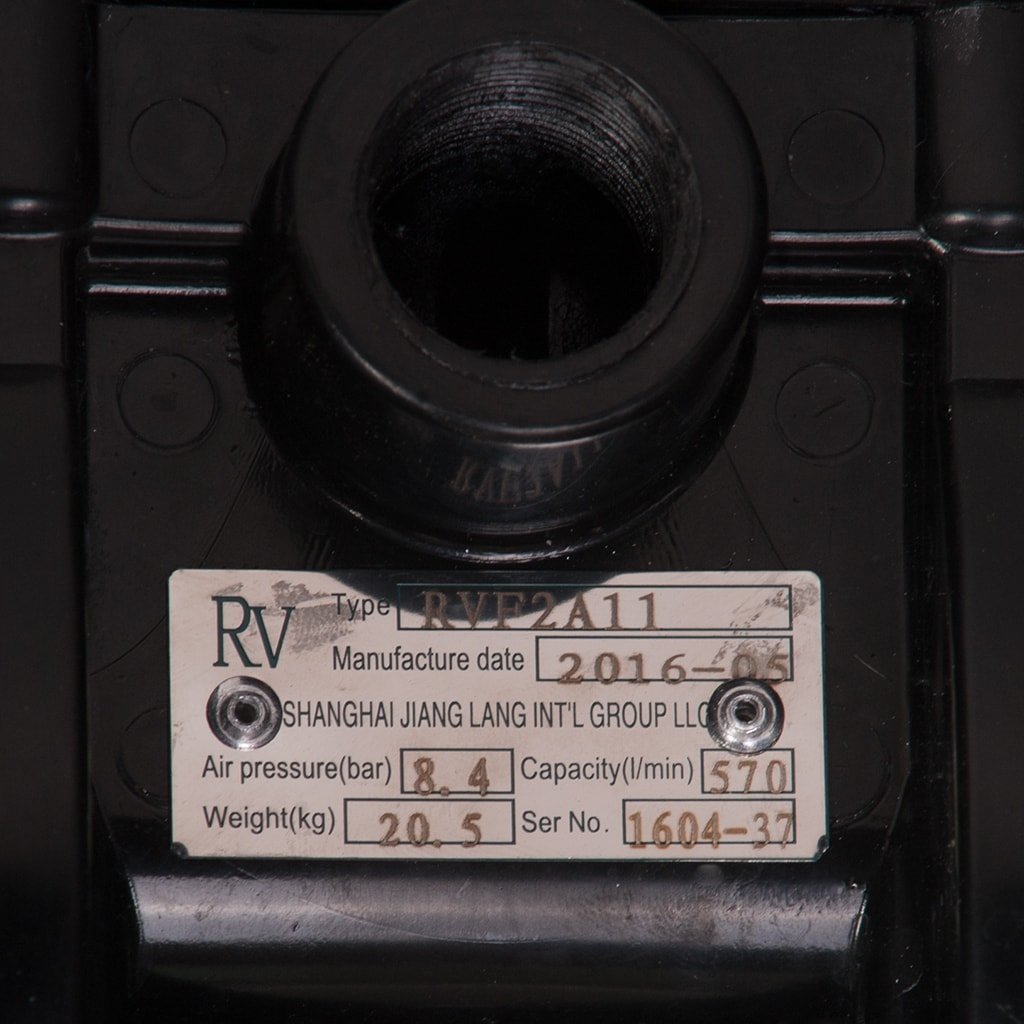

Мембранный пневматический насос RV50P-TF (полная заводская маркировка RVF2A11) выполнен из следующих материалов:
- корпус из полипропилена (PP),
- мембраны со стороны жидкости из Тефлона (PTFE),
- мембраны со стороны воздуха из Сантопрена (Santoprene),
- седла из фторопласта (PVDF),
- шарики из Тефлона (PTFE).
Благодаря тефлоновым мембранам это самый химостойкий и самый популярный вариант насоса, несмотря на относительно высокую стоимость. Он подойдет практически для любой жидкости.
Насос перекачивает жидкости различной химической активности, концентрации и вязкости. Допустимо содержание взвешенных твердых частиц до 6 мм. Давление воздуха на входе в насос должно быть от 0,8 до 8,4 бар.
Температура перекачиваемой жидкости должна быть от +4 до 66 °C.
Производительность RV50P-TF находится в диапазоне от 0,06 до 34 кубометров в час (от 1 до 568 литров в минуту), наибольший напор равен 84 метрам (8,4 бар). Высота самовсасывания до 5 метров.
В отличие от большинства насосов других марок, RV50P-TF по умолчанию имеет фланцевое присоединение (не резьбовое).
Всасывающий и напорный патрубки DIN 50 мм (резьба 2 " по запросу).
Вес насоса 28 кг.
Особенности конструкции пневмодвигателя серии RV
Пневматический двигатель насоса имеет сравнительно немного подвижных частей и прост в обслуживании, так как все части могут быть заменены без необходимости вскрытия полости жидкости. Алюминиевые детали подвергают анодной обработке окисления и имеют эпоксидное покрытие для защиты от коррозии, вызванной загрязненным воздухом.
Трехходовой реверсивный воздушный клапан работает без залипаний, отличается высокой механической прочностью и не требует смазки. Центральный шток из нержавеющей стали имеет интегративную структуру, обеспечивающую концентричное и свободное движение.
Конструкция пневмодвигателя позволяет перекачивать жидкость с пониженным потреблением воздуха. Более низкое энергопотребление косвенно подтверждается сравнительно низкими пульсациями в напорной линии, и тем фактом, что насос начинает работать уже при низком давлении (0,3-0,8 бара).
Рисунок 1. Детали конструкции пневмодвигателя River Wave

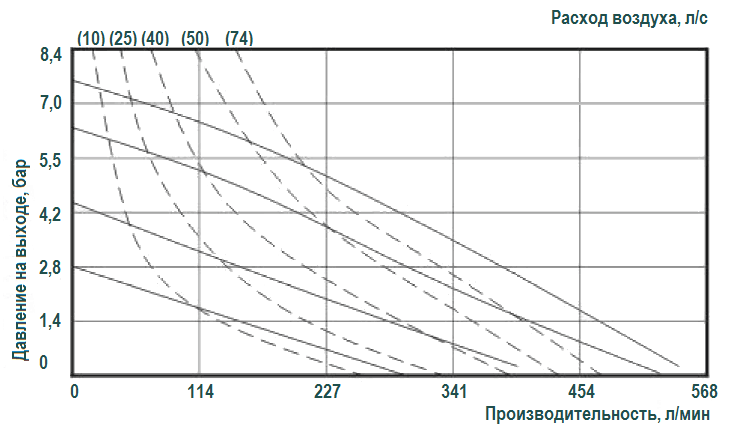

График эксплуатационных характеристик модели RV50P-TF

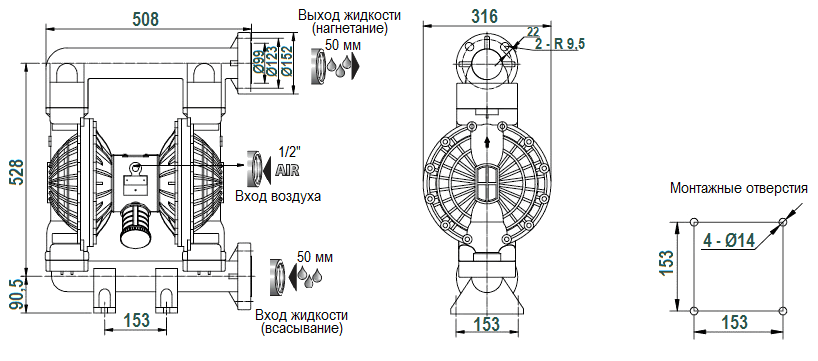

Габаритный чертеж насоса River Wave RV50P-TF
Комплект поставки
- Насос.
- Шумоглушитель.
- Паспорт-инструкция.
