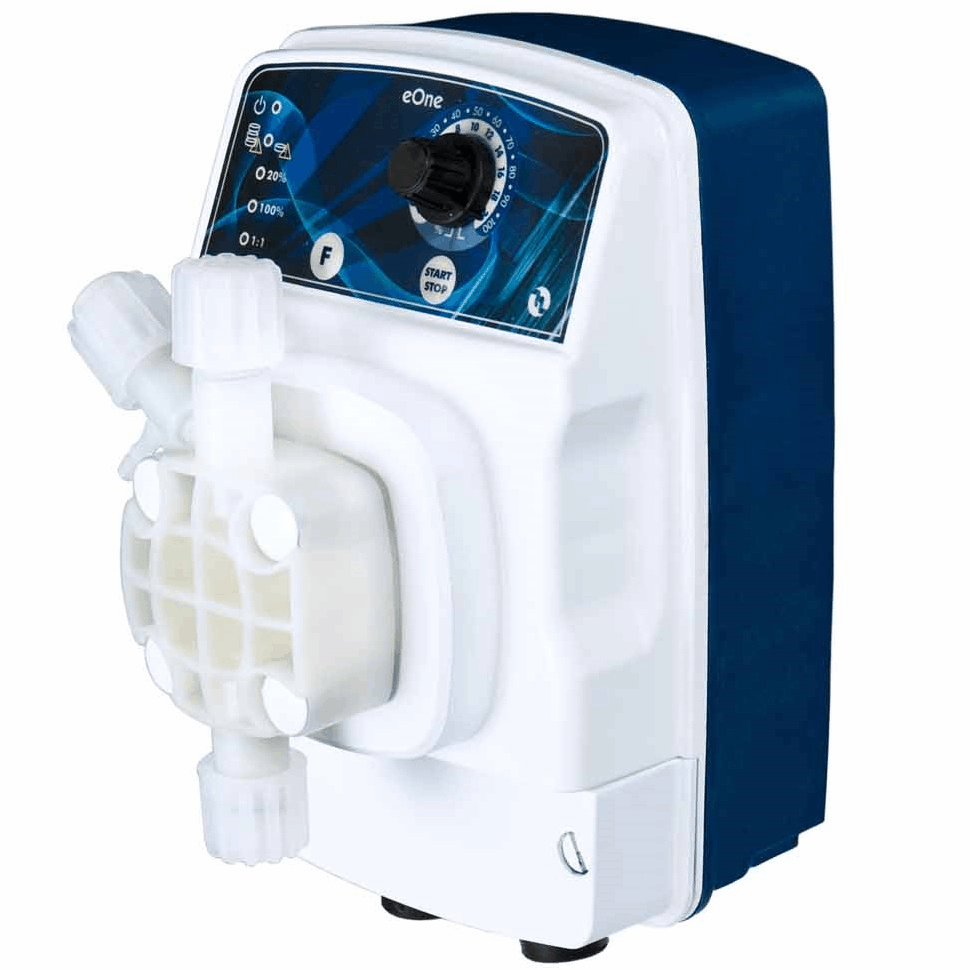

Описание модели eONE BASIC 0507
Соленоидный мембранный дозирующий насос Etatron eONE BASIC 0507 с головкой из PVDF (артикул PEU503884I) – это компактный цифровой насос с ручным управлением для дозирования жидких реагентов любого химического состава. Насос реализован на базе микроэлектронной схемы, которая "разумно" управляет электромагнитом, регулируя выходной поток согласно колебаниям противодавления в системе.
Etatron eONE BASIC 0507 работает в ручном или пропорциональном режиме дозирования.
- Manual (Ручной). Насос дозирует в постоянном ON/OFF режиме, производительность регулируется ручкой управления путем изменения частоты импульсов в процентном выражении 0-100% или 0-20% от номинала.
- Пропорциональный «PROP». Насос дозирует по сигналу импульсного расходомера, который подает импульсы пропорционально проходящей через него воды. На каждый импульс расходомера насос выдает одну порцию реагента. Порция задается в режиме 1:1.
Максимальная частота импульсов насоса 180 в мин.
Производительность до 5 л/час (83,3 мл/мин) при противодавлении 7 бар. Объем одного импульса 0,46 мл.
Показатели производительности при снижении противодавления в системе:
- 6,2 л/час (103,3 мл/мин) при противодавлении 5 бар.
- 10,4 л/час (173,3 мл/мин) при противодавлении 1 бар.
Высота забора реагента 2 метра.
Электрические параметры: универсальное напряжение 100-250 В, потребляемая мощность 32 Вт, рабочий ток 1,4 А.
Электрические подключения: вход для импульсного расходомера (считывающий контакт), вход для датчика контроля уровня (датчик в комплект не входит).

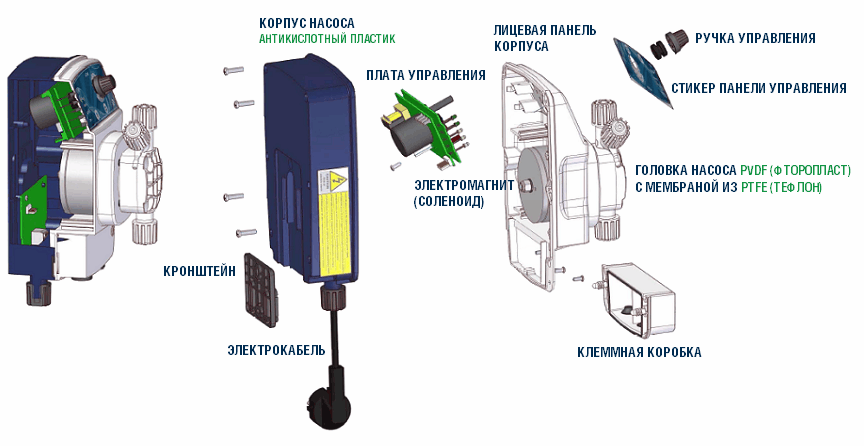

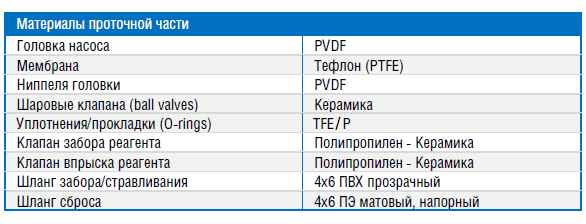

Схема конструкции и материалы исполнения дозатора
Головка дозатора имеет ручной клапан стравливания воздуха и устойчива к агрессивным средам.

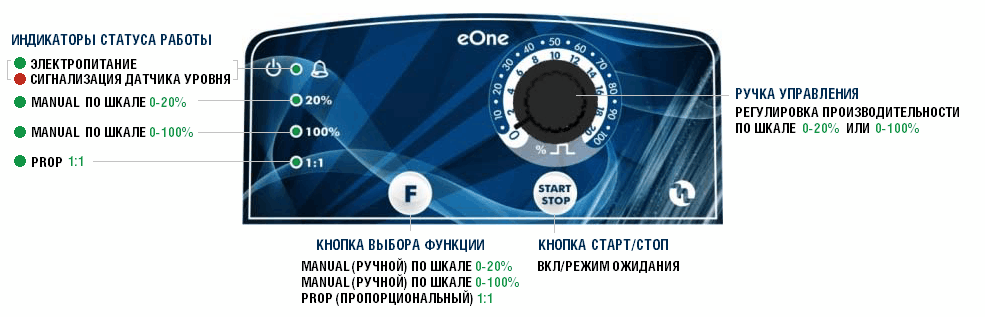

Панель управления с простым интерфейсом - 4 светодиодных индикатора статуса работы, 2 сенсорные кнопки для выбора режима работы, ручка управления. Стикер панели покрыт полиэфирной пленкой, устойчивой к УФ-лучам и влаге.
Насос поставляется в сборе, готовым к работе.
Степень защиты IP65 (пыль, брызги).
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PEU503884I)
Заборный шланг (4 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию.
Условия эксплуатации
- Температура окружающей среды должна быть 5-40°С.
- Максимальная относительная влажность - 80% при температуре 31°С и 50% при температуре 40°C.
- Входное напряжение 110-250 вольт.

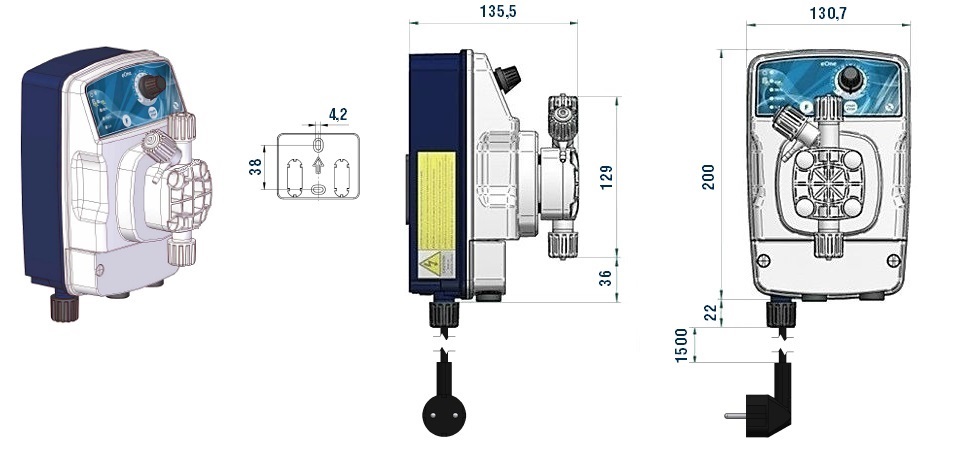

Габаритный чертеж насоса Etatron eONE BASIC 0507
