Как правильно подключить вихревую воздуходувку Zenova RB
Вихревые воздуходувки Zenova (GreenTech) RB
От 20 до 2050 м3/час
Давление 50 - 1040 мбар
0,37 - 25 кВт
Цена от 12 548 ₽
Вихревые воздуходувки Zenova (GreenTech) RB перекачивают чистый воздух в нагнетательном режиме (давление до 1040 мбар) или в вытяжном режиме (вакуум до 0,5 атмосферы). Производительность в зависимости от модели колеблется от 80 до 2050 м3/час. Подробнее
Загружаем товары…
Вихревая воздуходувка Zenova 2RB 210-M004
Макс. расход (м³/час)
80
Макс. давление (мбар)
120
Рабочая точка
20 м³/час при 120 мбар
Мощность (кВт)
0.37
Напряжение (В)
220
Входной патрубок (мм)
32
Макс. расход 80 м³/час. Макс. давление 120 мбар. Рабочая точка 20 м³/час при 120 мбар. Мощность 0.37 кВт. Напряжение 220 В. Входной патрубок 32 мм.
12 811 ₽
180 $
Вихревая воздуходувка Zenova 2RB 210-004
Макс. расход (м³/час)
80
Макс. давление (мбар)
120
Рабочая точка
20 м³/час при 120 мбар
Мощность (кВт)
0.37
Напряжение (В)
380
Входной патрубок (мм)
32
Макс. расход 80 м³/час. Макс. давление 120 мбар. Рабочая точка 20 м³/час при 120 мбар. Мощность 0.37 кВт. Напряжение 380 В. Входной патрубок 32 мм.
12 548 ₽
176 $
Вихревая воздуходувка Zenova 2RB 310-M005
Макс. расход (м³/час)
100
Макс. давление (мбар)
130
Рабочая точка
30 м³/час при 130 мбар
Мощность (кВт)
0.55
Напряжение (В)
220
Входной патрубок (мм)
32
Макс. расход 100 м³/час. Макс. давление 130 мбар. Рабочая точка 30 м³/час при 130 мбар. Мощность 0.55 кВт. Напряжение 220 В. Входной патрубок 32 мм.
15 559 ₽
15 103 ₽
218 $
212 $
Вихревая воздуходувка Zenova 2RB 310-005
Макс. расход (м³/час)
100
Макс. давление (мбар)
130
Рабочая точка
30 м³/час при 130 мбар
Мощность (кВт)
0.55
Напряжение (В)
380
Входной патрубок (мм)
32
Макс. расход 100 м³/час. Макс. давление 130 мбар. Рабочая точка 30 м³/час при 130 мбар. Мощность 0.55 кВт. Напряжение 380 В. Входной патрубок 32 мм.
14 317 ₽
201 $
Вихревая воздуходувка Zenova 2RB 410-M013
Макс. расход (м³/час)
140
Макс. давление (мбар)
200
Рабочая точка
30 м³/час при 200 мбар
Мощность (кВт)
1.3
Напряжение (В)
220
Входной патрубок (мм)
40
Макс. расход 140 м³/час. Макс. давление 200 мбар. Рабочая точка 30 м³/час при 200 мбар. Мощность 1.3 кВт. Напряжение 220 В. Входной патрубок 40 мм.
19 336 ₽
271 $
Вихревая воздуходувка Zenova 2RB 410-013
Макс. расход (м³/час)
140
Макс. давление (мбар)
200
Рабочая точка
30 м³/час при 200 мбар
Мощность (кВт)
1.3
Напряжение (В)
380
Входной патрубок (мм)
40
Макс. расход 140 м³/час. Макс. давление 200 мбар. Рабочая точка 30 м³/час при 200 мбар. Мощность 1.3 кВт. Напряжение 380 В. Входной патрубок 40 мм.
18 690 ₽
262 $
Вихревая воздуходувка Zenova 2RB 510-M016
Макс. расход (м³/час)
210
Макс. давление (мбар)
190
Рабочая точка
80 м³/час при 190 мбар
Мощность (кВт)
1.5
Напряжение (В)
220
Входной патрубок (мм)
50
Макс. расход 210 м³/час. Макс. давление 190 мбар. Рабочая точка 80 м³/час при 190 мбар. Мощность 1.5 кВт. Напряжение 220 В. Входной патрубок 50 мм.
26 362 ₽
25 076 ₽
370 $
352 $
Вихревая воздуходувка Zenova 2RB 510-016
Макс. расход (м³/час)
210
Макс. давление (мбар)
190
Рабочая точка
80 м³/час при 190 мбар
Мощность (кВт)
1.6
Напряжение (В)
380
Входной патрубок (мм)
50
Макс. расход 210 м³/час. Макс. давление 190 мбар. Рабочая точка 80 м³/час при 190 мбар. Мощность 1.6 кВт. Напряжение 380 В. Входной патрубок 50 мм.
24 474 ₽
344 $
Вихревая воздуходувка Zenova 2RB 510-022
Макс. расход (м³/час)
210
Макс. давление (мбар)
275
Рабочая точка
25 м³/час при 275 мбар
Мощность (кВт)
2.2
Напряжение (В)
380
Входной патрубок (мм)
50
Макс. расход 210 м³/час. Макс. давление 275 мбар. Рабочая точка 25 м³/час при 275 мбар. Мощность 2.2 кВт. Напряжение 380 В. Входной патрубок 50 мм.
26 362 ₽
25 646 ₽
370 $
360 $
Вихревая воздуходувка Zenova 2RB 610-022
Макс. расход (м³/час)
270
Макс. давление (мбар)
220
Рабочая точка
100 м³/час при 220 мбар
Мощность (кВт)
2.2
Напряжение (В)
380
Входной патрубок (мм)
50
Макс. расход 270 м³/час. Макс. давление 220 мбар. Рабочая точка 100 м³/час при 220 мбар. Мощность 2.2 кВт. Напряжение 380 В. Входной патрубок 50 мм.
29 127 ₽
409 $
Вихревые воздуходувки Zenova (GreenTech) RB - справочная информация
Вихревые воздуходувки Zenova (GreenTech) RB перекачивают чистый воздух в нагнетательном режиме (давление до 1040 мбар) или в вытяжном режиме (вакуум до 0,5 атмосферы). Производительность в зависимости от модели колеблется от 80 до 2050 м3/час. Воздуходувки Zenova RB собираются на современном заводе в индустриальном парке г. Чжензю (Восточный китай). Это одни из лучших воздуходувок китайского производства (наряду с воздуходувками Grenco) широко представлены в России под именем различных европейских марок.
Главное рыночное преимущество серии - развитая складская программа и хорошая цена. При этом надежность и качество воздуходувок этой серии отвечают современным требованиям к вихревым воздуходувкам эконом-класса.
Применение, конструкция и принцип работы
Вихревая воздуходувка Zenova RB (вихревой вентилятор, вихревой компрессор) подходит для использования во всех тех областях, требующих значительно более высокое давление, чем то, которое может быть достигнуто с помощью центробежных вентиляторов. В качестве вытяжного вентилятора используется в тех сферах, где требуется рабочий вакуум выше, чем можно достичь с помощью вентилятора, но недостаточно высокий, чтобы использовать вакуумный насос.
Корпус и рабочее колесо воздуходувок RB изготовлены из алюминиевого сплава. В каждой воздуходувке установлены 2 подшипника японской фирмы NSK, которые выдерживают температуру нагрева до +160 °C.
Стандартные воздуходувки производятся в "моноблочной" версии, то есть фланец электродвигателя крепится прямо к корпусу. Динамически сбалансированное рабочее колесо устанавливается непосредственно на вал двигателя.
Изготовление полностью из литого алюминия является стандартом класса и обеспечивает высокую долговечность.
Вихревая воздуходувка или вытяжной вентилятор повышает давление атмосферного газа путем создания в периферическом тороидальном канале серии вихрей, создаваемых благодаря центробежной тяге рабочего колеса. Во время вращения рабочего колеса, лопатки заставляют двигаться газ вперед и, благодаря центробежной тяге, наружу, производя движения по спирали. Во время этого движения газ сжимается неоднократно с последующим линейным увеличением давления по всей длине канала.
Вращающиеся части и корпус не соприкасаются, следовательно во время работы воздуходувки не возникает трения, и внутренней смазки не требуется. Перекачиваемый воздух остается незагрязненным и безмаслянным. Другими преимуществами использования вихревых воздуходувок являются:
легкость установки,
низкий уровень шума,
отсутствие вибрации и, как следствие, полная динамическая стабильность,
минимальные эксплуатационные затраты.
Условия эксплуатации воздуходувок Zenova RB
Вихревые воздуходувки рассчитаны на непрерывную работу.
Воздух на входе в воздуходувку должен быть чистым, без механических частиц.
Температура воздуха на входе в воздуходувку должна быть от -30 до +40 °C. При температуре +40 °C на входе следует ограничить рабочее давление до 85-90% от максимального.
Допускается подключение воздуходувок RB через внешние частотные преобразователи (не входят в комплект поставки воздуходувки). При этом допустимый диапазон регулирования составляет 35 - 65 Гц.
Во время работы допускается нагрев электродвигателя до температуры до +135 °C. При использовании защитной автоматики с термодатчиками следует ориентироваться на эту цифру.
Специальное техническое обслуживание воздуходувкам Zenova RB не требуется. Номинальный срок службы подшипников 20 000 часов, но рекомендуется заменять подшипники раньше (каждые 10 000 - 15 000 часов) во избежание их выхода из строя во время работы. Если подшипник выходит из строя на работающей воздуходувке, то обычно это приводит к поломке рабочего колеса и необходимости его замены.
Электродвигатели
На воздуходувках RB устанавливаются двухполюсные асинхронные электродвигатели, предназначенные для непрерывной работы. Мощность двигателей от 0,37 до 25 кВт. Все двигатели доступны в трехфазном исполнении для питания от сети 380 В. Модели с двигателями до 1,5 кВт включительно, также доступны в однофазном исполнении для питания от сети 220 В.
Цены на аксессуары к воздуходувкам RB
На 32 мм: конусный фильтр + соединение 61 евро; установочный комплект 92 евро; сменный бумажный фильтр 25 евро.
На 40 мм: конусный фильтр + соединение 80 евро; установочный комплект 107 евро; сменный бумажный фильтр 33 евро, предохранительный клапан 106 евро.
На 50 мм: конусный фильтр + соединение 80 евро; установочный комплект 134 евро; сменный бумажный фильтр 33 евро, предохранительный клапан 145 евро.
На 65 мм: конусный фильтр + соединение 106 евро; установочный комплект 228 евро; сменный бумажный фильтр 42 евро, предохранительный клапан 218 евро.
На 100 мм: конусный фильтр + соединение 286 евро; установочный комплект 484 евро; сменный бумажный фильтр 68 евро, предохранительный клапан 592 евро.
Примечание:
В установочный комплект входит: клапан обратный, манометр, гибкий шланг с фитингами, антивибрационный кронштейн (4 шт.).
Сменный бумажный фильтр является расходным компонентом для конусного фильтра.
Видео
Почему Zenova RB лучше, чем более дешевые аналоги
Сравнительный тест воздуходувок RB и Esam в разных режимах
Ищем предел прочности воздуходувки Zenova RB. Тест на перегрев.
Разбор и сравнение воздуходувок RB и Esam
Как (не) сжечь подшипники у воздуходувки
Отзывы (1)
Антон Ч.
Хорошая воздуходувка
Очистка сточных вод, Аэрация аэротенка биологической очистки
Используют модель: 2RB 720-075Отзыв оставлен: 11.05.2021

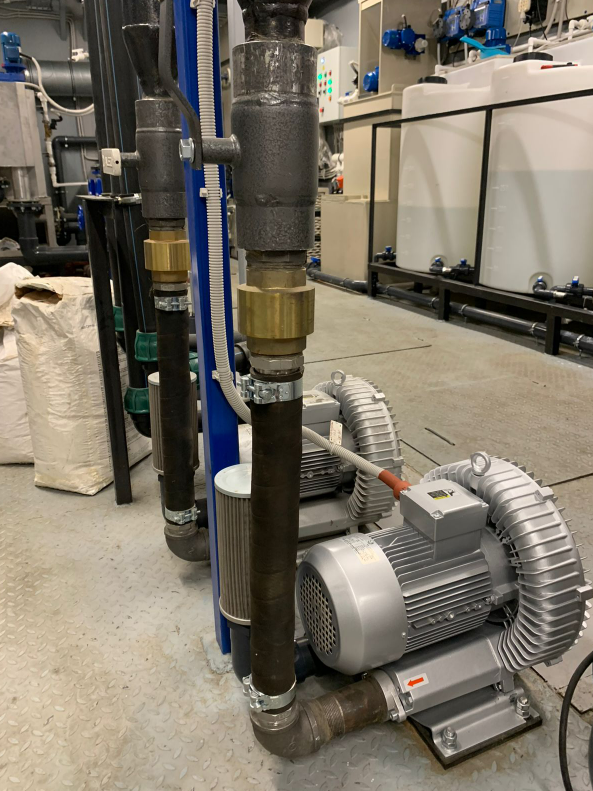

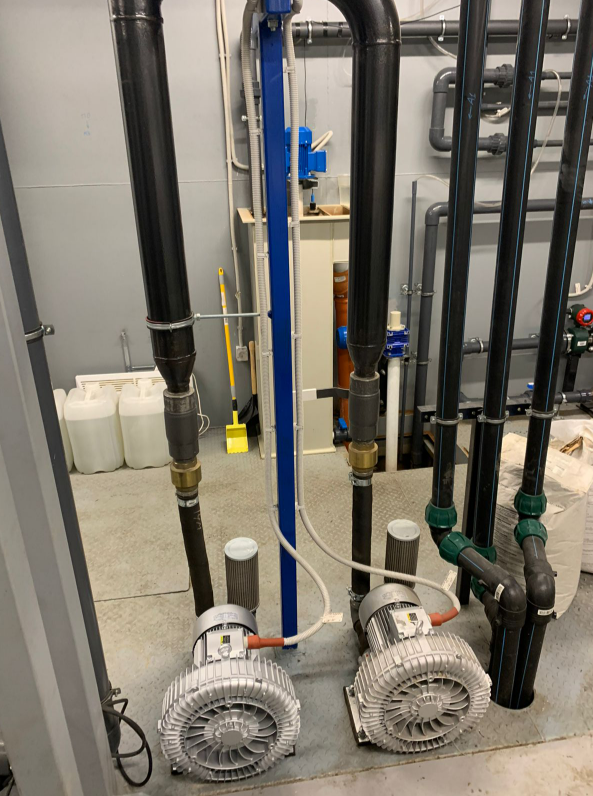

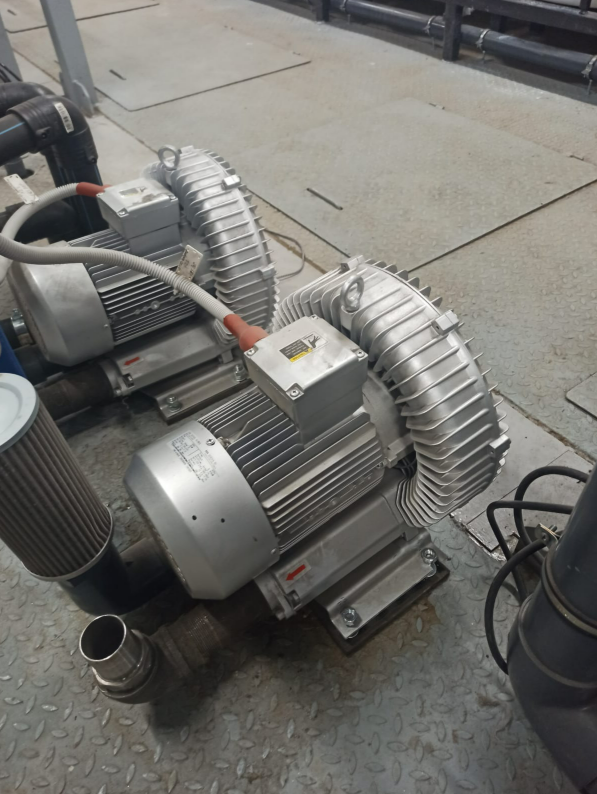

Купили воздуходувку Zenova 2RB 720-075 для аэрации аэротенка биологической очистки. Изначально у нас возникли определенные проблемы. Мы установили ее вертикально и по прошествии полутора месяцев она стала сильно шуметь. Обратились в сервисный центр Зеновы за консультацией. Специалист нам объяснил, что эта воздуходувка не предназначена для вертикальной установки и рекомендовали разобрать агрегат для выявления причины шума. Вскрытие выявило, что из за вертикальной установки подгорел подшипник в рабочей камере. Нам позволили заменить подшипник своими силами с сохранением гарантии. Подшипник заменили, воздуходувку установили горизонтально. После этого она без проблем отработала уже нескольких месяцев. Воздуходувкой довольны.
