Вакуумные фильтры - как правильно подобрать?
Вихревые воздуходувки FPZ SCL
От 10 до 1850 м3/час
Давление 20 - 875 мбар
0,2 - 37 кВт
Цена от 42 500 ₽
Инструкция R-MD (англ. яз.) (2.3 МБ) Инструкция 10DL,15DH (англ. яз.) (1.6 МБ) Каталог R-MD (англ. яз.) (1.14 МБ) Показать все файлы
Промышленные воздуходувки SCL итальянской фирмы FPZ занимают особую нишу среди вихревых воздуходувок. Они имеют самые высокие допустимые давления по сравнению с прочими итальянскими и немецкими воздуходувками (лишь немецкий Elmo Rietschle не уступит в этом аспекте итальянцам. Подробнее
| Модель | Рабочая точка | Макс. расход | Макс. давление | Мощность | Напряжение | Входной патрубок | Цена |
|---|---|---|---|---|---|---|---|
| 19 м³/час при 70 мбар | 50 | 90 | 0.2 | 220 | 1" | 42 500 ₽ 425 € | |
| 25 м³/час при 140 мбар | 74 | 180 | 0.55 | 220 | 1 1/4" | 72 200 ₽ 722 € | |
| 55 м³/час при 200 мбар | 137 | 250 | 1.5 | 220 | 1 1/2" | 86 400 ₽ 864 € | |
| 120 м³/час при 200 мбар | 219 | 250 | 2.2 | 380 | 2" | 93 400 ₽ 934 € | |
| 85 м³/час при 240 мбар | 219 | 300 | 3 | 380 | 2" | 106 300 ₽ 1 063 € | |
| 215 м³/час при 140 мбар | 304 | 180 | 2.2 | 380 | 2" | 110 000 ₽ 1 100 € | |
| 180 м³/час при 200 мбар | 304 | 250 | 3 | 380 | 2" | 115 000 ₽ 1 150 € | |
| 135 м³/час при 270 мбар | 304 | 340 | 4 | 380 | 2" | 124 000 ₽ 1 240 € | |
| 160 м³/час при 320 мбар | 414 | 400 | 5.5 | 380 | 3" | 240 600 ₽ 2 406 € | |
| 220 м³/час при 360 мбар | 536 | 450 | 9.2 | 380 | 3" | 389 400 ₽ 3 894 € | |
| 325 м³/час при 360 мбар | 663 | 450 | 11 | 380 | 4" | 424 400 ₽ 4 244 € | |
| 390 м³/час при 400 мбар | 782 | 500 | 15 | 380 | 4" | 470 400 ₽ 4 704 € | |
| 660 м³/час при 240 мбар | 915 | 300 | 11 | 380 | 4" | 451 100 ₽ 4 511 € | |
| 475 м³/час при 400 мбар | 915 | 500 | 18.5 | 380 | 4" | 473 700 ₽ 4 737 € | |
| 840 м³/час при 160 мбар | 1022 | 200 | 11 | 380 | 4" | 517 600 ₽ 5 176 € | |
| 640 м³/час при 340 мбар | 1022 | 425 | 18.5 | 380 | 4" | 534 900 ₽ 5 349 € | |
| 220 м³/час при 200 мбар | 409 | 250 | 4 | 380 | 3" | 197 500 ₽ 1 975 € | |
| 290 м³/час при 240 мбар | 563 | 300 | 7.5 | 380 | 3" | 250 800 ₽ 2 508 € | |
| 380 м³/час при 280 мбар | 827 | 350 | 11 | 380 | 4" | 472 500 ₽ 4 725 € | |
| 750 м³/час при 160 мбар | 1007 | 210 | 9.2 | 380 | 4" | 461 800 ₽ 4 618 € | |
| 550 м³/час при 280 мбар | 1007 | 360 | 15 | 380 | 4" | 515 500 ₽ 5 155 € | |
| 1050 м³/час при 150 мбар | 1325 | 190 | 11 | 380 | 5 1/8" | 597 100 ₽ 5 971 € | |
| 790 м³/час при 280 мбар | 1325 | 360 | 18.5 | 380 | 5 1/8" | 683 000 ₽ 6 830 € | |
| 1300 м³/час при 120 мбар | 1540 | 160 | 11 | 380 | 5 1/8" | 643 600 ₽ 6 436 € | |
| 1100 м³/час при 220 мбар | 1540 | 275 | 18.5 | 380 | 5 1/8" | 711 900 ₽ 7 119 € | |
| 1530 м³/час при 120 мбар | 1765 | 160 | 15 | 380 | 5 1/8" | 801 700 ₽ 8 017 € | |
| 1330 м³/час при 220 мбар | 1765 | 275 | 22 | 380 | 5 1/8" | 920 500 ₽ 9 205 € | |
| 1740 м³/час при 120 мбар | 1985 | 150 | 18.5 | 380 | 5 1/8" | 934 300 ₽ 9 343 € | |
| 1620 м³/час при 160 мбар | 1985 | 200 | 22 | 380 | 5 1/8" | 949 200 ₽ 9 492 € | |
| 4 м³/час при 160 мбар | 30 | 200 | 0.37 | 380 | 1/2" | 88 000 ₽ 880 € | |
| 20 м³/час при 240 мбар | 50 | 300 | 0.55 | 380 | 3/4" | 106 100 ₽ 1 061 € | |
| 25 м³/час при 320 мбар | 58 | 400 | 1.1 | 380 | 1 1/4" | 137 800 ₽ 1 378 € | |
| 55 м³/час при 240 мбар | 89 | 300 | 1.1 | 380 | 1 1/4" | 158 900 ₽ 1 589 € | |
| 46 м³/час при 340 мбар | 89 | 425 | 1.5 | 380 | 1 1/4" | Цена по запросу Цена по запросу | |
| 70 м³/час при 320 мбар | 140 | 400 | 2.2 | 380 | 1 1/4" | 168 400 ₽ 1 684 € | |
| 60 м³/час при 400 мбар | 140 | 500 | 3 | 380 | 1 1/4" | Цена по запросу Цена по запросу | |
| 110 м³/час при 520 мбар | 180 | 650 | 5.5 | 380 | 2" | 267 000 ₽ 2 670 € | |
| 160 м³/час при 520 мбар | 235 | 650 | 7.5 | 380 | 2" | 322 500 ₽ 3 225 € | |
| 200 м³/час при 580 мбар | 310 | 725 | 9.2 | 380 | 4" | 450 300 ₽ 4 503 € | |
| 240 м³/час при 600 мбар | 385 | 750 | 11 | 380 | 4" | 490 300 ₽ 4 903 € | |
| 280 м³/час при 600 мбар | 430 | 750 | 15 | 380 | 4" | 549 100 ₽ 5 491 € | |
| 65 м³/час при 320 мбар | 140 | 400 | 2.2 | 380 | 1 1/2" | 157 500 ₽ 1 575 € | |
| 120 м³/час при 380 мбар | 215 | 475 | 4 | 380 | 2" | 213 800 ₽ 2 138 € | |
| 185 м³/час при 440 мбар | 312 | 550 | 7.5 | 380 | 2" | 254 600 ₽ 2 546 € | |
| 220 м³/час при 460 мбар | 415 | 575 | 9.2 | 380 | 3" | 370 500 ₽ 3 705 € | |
| 325 м³/час при 520 мбар | 520 | 650 | 15 | 380 | 3" | 459 000 ₽ 4 590 € | |
| 520 м³/час при 310 мбар | 660 | 390 | 11 | 380 | 4" | 650 000 ₽ 6 500 € | |
| 425 м³/час при 520 мбар | 660 | 650 | 18.5 | 380 | 4" | 692 300 ₽ 6 923 € | |
| 670 м³/час при 260 мбар | 805 | 325 | 11 | 380 | 4" | 620 000 ₽ 6 200 € | |
| 575 м³/час при 480 мбар | 805 | 600 | 18.5 | 380 | 4" | 763 600 ₽ 7 636 € | |
| 840 м³/час при 180 мбар | 905 | 235 | 11 | 380 | 4" | 740 000 ₽ 7 400 € | |
| 725 м³/час при 380 мбар | 905 | 475 | 18.5 | 380 | 4" | 820 000 ₽ 8 200 € | |
| 930 м³/час при 200 мбар | 1007 | 250 | 15 | 380 | 4" | 1 020 000 ₽ 10 200 € | |
| 850 м³/час при 380 мбар | 1007 | 475 | 22 | 380 | 4" | 1 150 000 ₽ 11 500 € |
Инструкция R-MD (англ. яз.) (2.3 МБ) Инструкция 10DL,15DH (англ. яз.) (1.6 МБ) Каталог R-MD (англ. яз.) (1.14 МБ) Каталог K-TD (англ. яз.) (1.55 МБ) Каталог K-MS (англ. яз.) (1.55 МБ) Каталог K-MD (англ. яз.) (1.11 МБ) Каталог K-TS (англ. яз.) (1.41 МБ) Инструкция серия MD (рус. яз) (696.06 КБ) Инструкция серия MS (рус. яз) (1.01 МБ) Инструкция серия TD (рус. яз) (946.17 КБ) Инструкция SCL06 (рус. яз) (503.08 КБ) Инструкция по настройке предохранительного клапана (1.5 МБ)
Вихревые воздуходувки FPZ SCL - справочная информация
Промышленные воздуходувки SCL итальянской фирмы FPZ занимают особую нишу среди вихревых воздуходувок. Они имеют самые высокие допустимые давления по сравнению с прочими итальянскими и немецкими воздуходувками (лишь немецкий Elmo Rietschle не уступит в этом аспекте итальянцам. Однако из-за высоких показателей по давлению и энергоэффективности FPZ имеет сниженные показатели по надежности и долговечности (опять же по сравнению с немцами и итальянским Esam). В нашей стране воздуходувки FPZ известны еще со времен СССР и по настоящее время остаются достаточно популярными.
Мы бы рекомендовали использовать воздуходувки FPZ для умеренно интенсивной работы в зоне высоких давлений. В этой зоне им практически нет равных. Однако при максимально интенсивной работе в зоне высоких давлений лучше использовать немецкий Elmo Rietschle, при слабоинтенсивной нагрузке разумнее выбрать более дешевых китайцев, а если требования по давлению не очень высоки, то лучше выбрать более надежный и долговечный итальянский Esam.

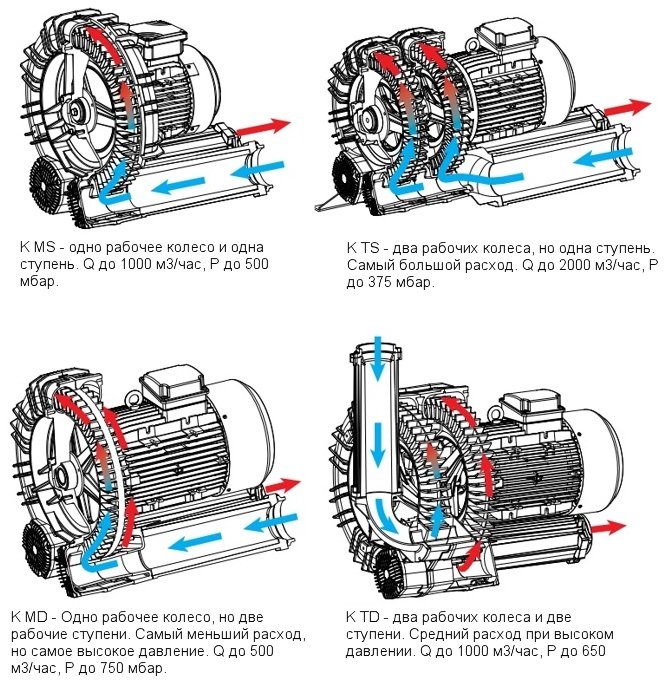

Классификация воздуходувок FPZ SCL
Вихревые воздуходувки FPZ SCL делятся на несколько видов в зависимости от количества рабочих колес и количества ступеней, которые воздух проходит внутри воздуходувки за рабочий цикл.
· K MS (mono - одно рабочее колесо; single - одна ступень) - классическая и самая популярная серия. Обеспечивает большой расход воздуха и среднее давление.
· K TS (twin - два рабочих колеса; single - одна ступень) - модели TS дают самый большой расход воздуха и несколько пониженное (по сравнению с серией K MS) давление.
· K MD, DL, DH (mono - одно рабочее колесо; double - две ступени) - модели MD, DL, DH дают малый расход воздуха, но самое высокое давление.
· K TD (twin - два рабочих колеса; double - две ступени) - эта серия обеспечивает большой расход воздуха (как у MS) и высокое давление (несколько меньше, чем у серии MD).
Конструкция
Воздуходувки представляют собой единый блок в различных вариантах: как в вертикальном, так и в горизонтальном исполнении. Привод через ременную передачу, либо же напрямую электродвигателем. Материалом для корпуса служит алюминий. В центре корпуса располагается упорный подшипник, что позволяет беспрепятственно заменить его в любой момент.
Электродвигатель
На воздуходувках FPZ SCLустанавливаются электродвигатели мощностью от 0,2 до 22 кВт. Все двигатели доступны в трехфазном исполнении для питания от сети 380 В. Модели с двигателями до 1,5 кВт включительно также доступны в однофазном исполнении для питания от сети 220 В.
Условия эксплуатации
- Воздуходувки SCL – предназначены для непрерывного движения воздуха или невзрывчатого, неопасного и невоспламеняющегося газа.
- Твердые частицы, даже маленькие, включая грязь, могут причинить серьезное повреждение, поэтому если есть вероятность попадания в воздуходувку загрязнения, то необходимо обязательно устанавливать фильтр на входное отверстие.
- Воздуходувки, которые не имеют фильтра, не имеют гарантию.
- Ни в коем случае не используйте воздуходувку с закрытым входным или выходным отверстием.
- Защитите воздуходувку соответствующим предохранительным клапаном.
- Входная температура и окружающая температура должны находиться в диапазоне от -15°C до +40°C.
- Следите за тем, чтобы воздуходувка имела хорошую вентиляцию, особенно при продолжительной работе.
Применение
- Рыбоводство;
- Фотографическая, фармацевтическая, химическая промышленность;
- Газовый анализ;
- Использование на очистных сооружениях для аэрации;
- Растаривание мешков;
- Обработка пищевых продуктов;
- В упаковочных и печатных машинах используются для прижима листов;
- Пневомопочта и пневмотранспорт;
- Промышленные пылесосы;
- Подача воздуха в горелки;
- Подъемные вакуумные устройства;
- Стоматологические установки;
- Производство пластика;
- Сушка стеклянной тары.
Нагнетатели воздуха, воздуходувки, турбовоздуходувки, вытяжные вентиляторы, газодувки используются для нагнетания или откачки невзрывоопасных газовых смесей и газов.
Другие исполнения по запросу
По заказу возможно изготовление турбовоздуходувок, предназначенных для работы с агрессивной средой. Этот вид оснащается взрывозащищенным двигателем, а проточная часть покрывается особым материалом, устойчивым к коррозии.
