Вихревая воздуходувка GreenTech 2RB 420-016

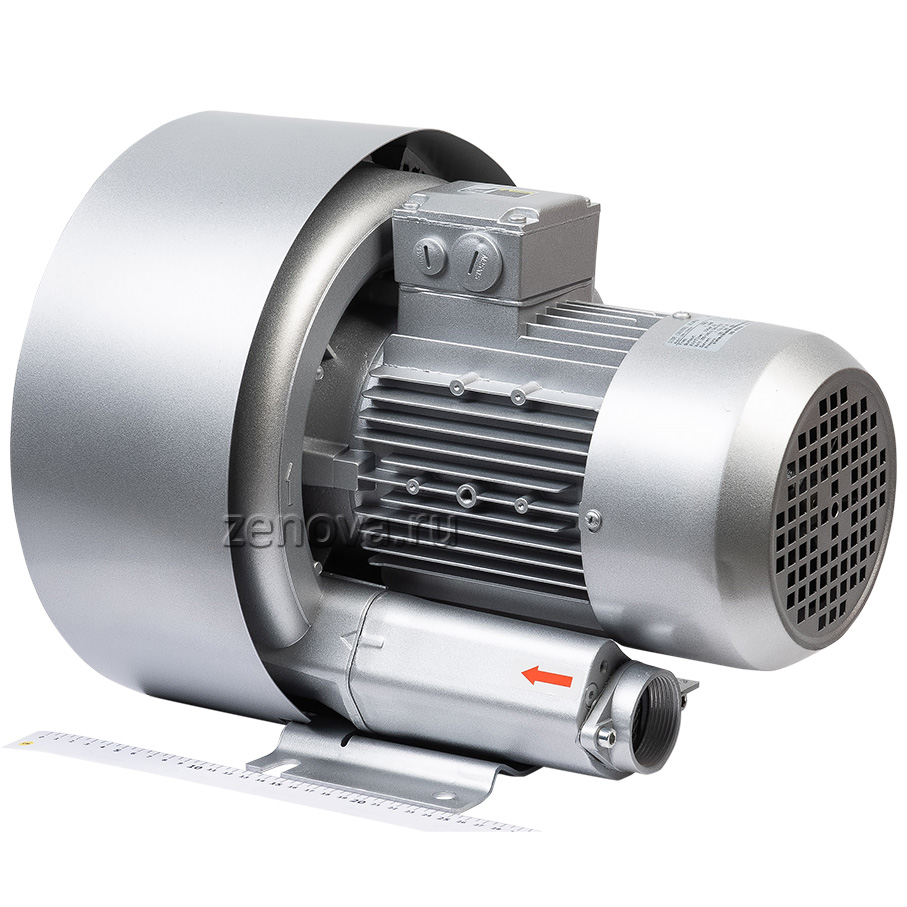

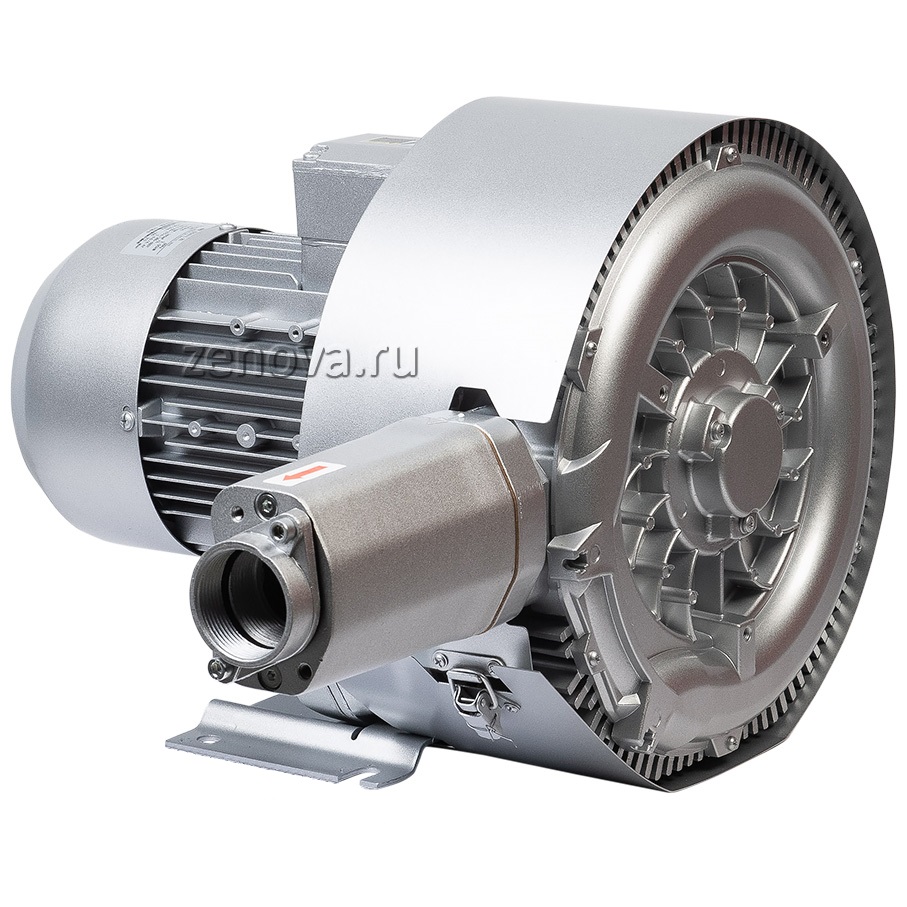

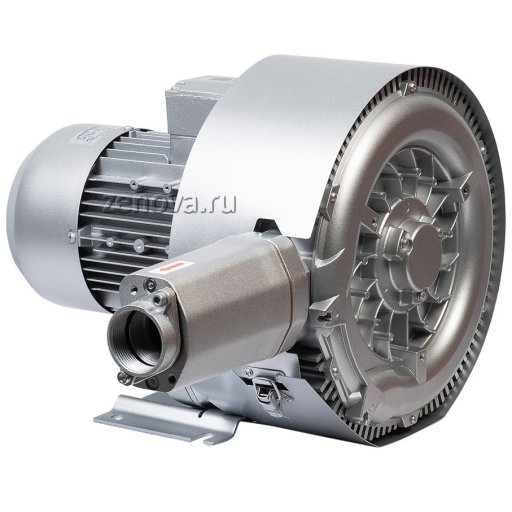

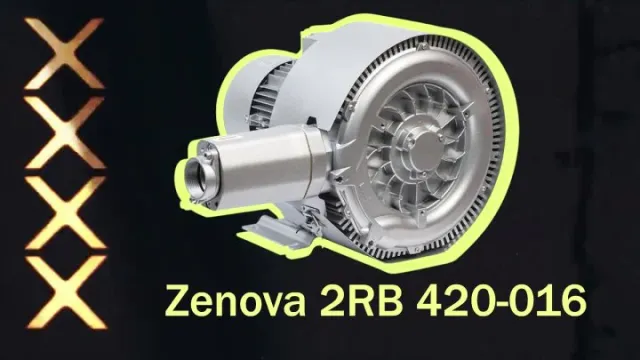

Внешний вид модели GreenTech 2RB 420-016
Внешний вид модели GreenTech 2RB 420-016
Обзор аксессуаров для 40 мм вихревых воздуходувок
Вихревая воздуходувка GreenTech 2RB 420-016
Вихревая воздуходувка GreenTech 2RB 420-016

Обзор аксессуаров для 40 мм вихревых воздуходувок

i
Страна производства:
Китай
Артикул
2RB 420 H36
Макс. расход (м³/час)
150
Макс. давление (мбар)
275
Рабочая точка
75 м³/час при 275 мбар
Мощность (кВт)
1.6
Обороты в минуту
2900
Напряжение (В)
380
Уровень шума (дБ)
66
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
ДхШхВ (см)
40х32х32
Вес (кг)
24
36 512 ₽
581 $

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию GreenTech в России.

Загружаем аксессуары…

Вихревая воздуходувка GreenTech 2RB 420-016 – характеристики

Макс. расход (м³/час)
150
Макс. давление (мбар)
275
Рабочая точка
75 м³/час при 275 мбар
Мощность (кВт)
1.6
Обороты в минуту
2900
Напряжение (В)
380
Уровень шума (дБ)
66
Входной патрубок (мм)
40
Выходной патрубок (мм)
40
ДхШхВ (см)
40х32х32
Вес (кг)
24
Двухступенчатая вихревая воздуходувка 2RB 420-016 (заводское обозначение 2RB 420 H36) позволяет перекачивать чистый воздух и другие неагрессивные газы. Производится на современном заводе GreenTech (технопарк провинции Шэньдун, недалеко от Шанхая, Китай).

Максимальная производительность воздуходувки 150 м3/час при нулевом перепаде давлений.
В режиме нагнетания (компрессора) создает давление до +280 мбар. При таком давлении расход воздуха 72 м3/час.
В вытяжном (вакуумном) режиме создает разрежение до -280 мбар. При таком разрежении расход воздуха 40 м3/час.

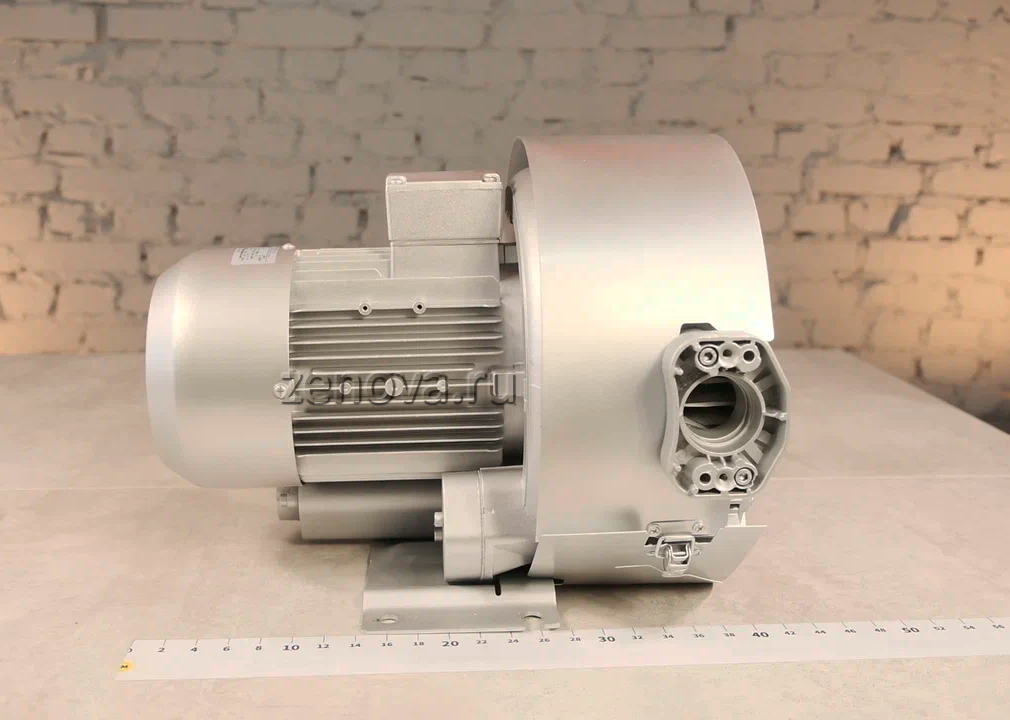

Входной патрубок обращен назад, а выходной патрубок выходит сбоку воздуходувки. Диаметр присоединения 1 1/2" (40 мм).

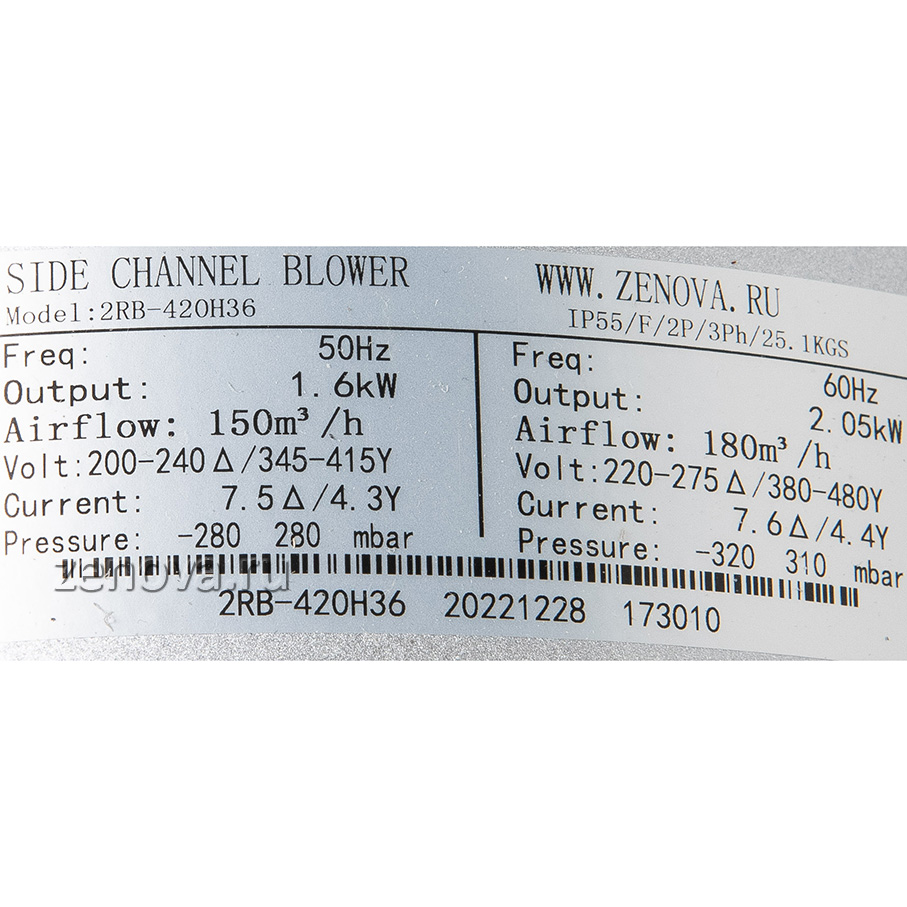

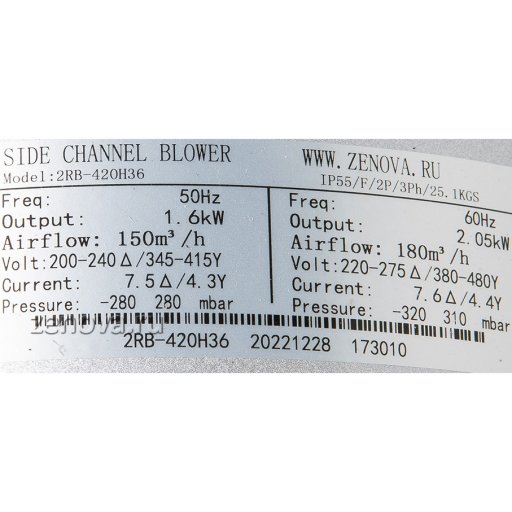

Воздуходувка оснащена трехфазным электродвигателем мощностью 1,6 кВт на 2900 об/мин. Номинальный ток при подключении Y (звездой) на 380 вольт составляет 4,3 А.

Дополнительные комплектующие (не входят в комплект базовой поставки):
При покупке воздуходувки рекомендуем также приобрести следующие дополнительные комплектующие:
1. Фильтр в сборе (конус) + соединение. Актуален при работе воздуходувки в режиме компрессора. Использование фильтра строго необходимо, если в воздуходувку поступает неочищенный воздух (например, с улицы).
2. Сменный бумажный фильтрующий элемент (для фильтра в сборе).
3. Вакуумный фильтр. Актуален при работе воздуходувки в режиме вакуумного насоса, если в емкости, откуда откачивается воздух, есть какие-то механические примеси.
4. Установочный комплект (клапан обратный, манометр, гибкий шланг с фитингами, 4 антивибрационных кронштейна).
5. Предохранительный клапан для защиты воздуходувки от перегрева при избыточном перепаде давлений (вакуумный или компрессорный клапан в зависимости от режима, в котором работает воздуходувка). Использование предохранительного клапана строго необходимо, если рабочий перепад давлений будет близок к максимально допустимому для этой модели.

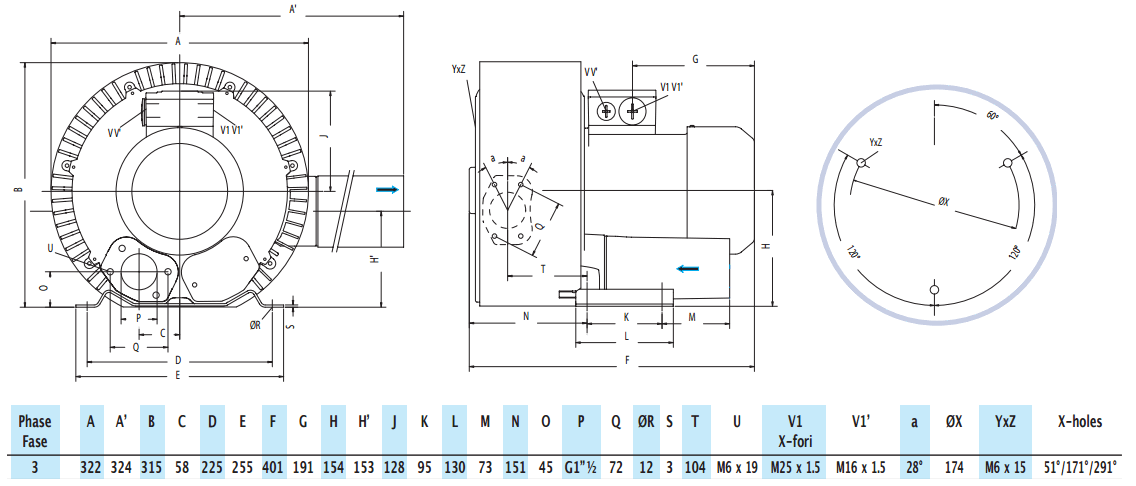

Габаритный чертеж воздуходувки GreenTech 2RB 420-016

Габаритный чертеж воздуходувки GreenTech 2RB 420-016

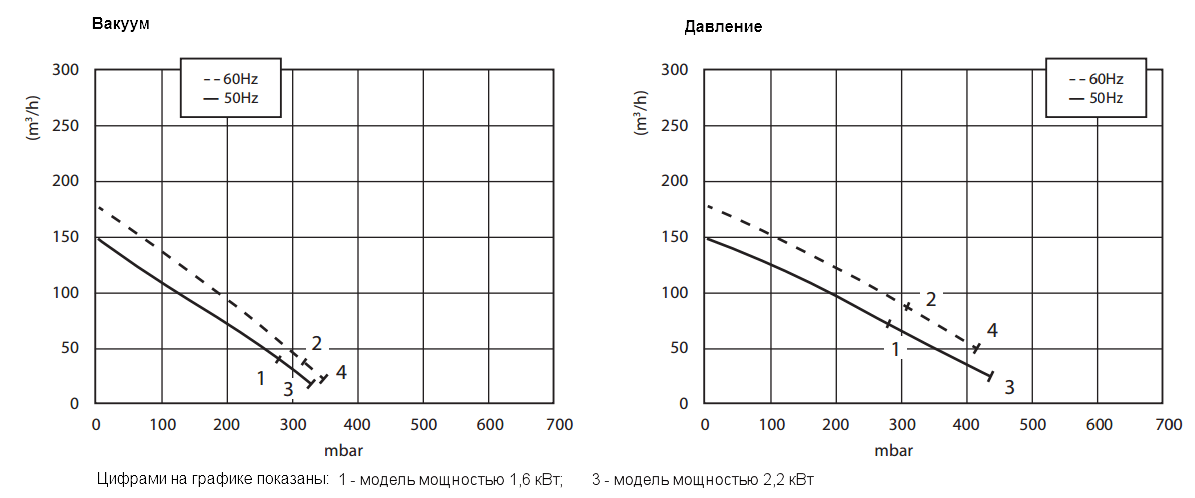

Графики рабочих характеристик GreenTech 2RB 420-016

Графики рабочих характеристик GreenTech 2RB 420-016

Видео

Обзор аксессуаров для 40 мм вихревых воздуходувок

Загружаем другие товары из серии…

Вихревые воздуходувки GreenTech RB - справочная информация

Вихревые воздуходувки GreenTech RB перекачивают чистый воздух в нагнетательном режиме  (давление до 1040 мбар) или в вытяжном режиме (вакуум до 0,5 атмосферы). Производительность в зависимости от модели колеблется от 80 до 2050 м3/час.  Воздуходувки GreenTech RB собираются на современном заводе в индустриальном парке г. Чжензю (Восточный китай). Это одни из лучших воздуходувок китайского производства (наряду с воздуходувками Grenco) широко представлены в России под именем различных европейских марок. В нашем каталоге воздуходувки GreenTech представлены под собственным именем.

Главное рыночное преимущество серии - развитая складская программа и хорошая цена. При этом надежность и качество воздуходувок этой серии отвечают современным требованиям к вихревым воздуходувкам эконом-класса.

Применение, конструкция и принцип работы

Вихревая воздуходувка GreenTech RB (вихревой вентилятор, вихревой компрессор) подходит для использования во всех тех областях, требующих значительно более высокое давление, чем то, которое  может быть достигнуто с помощью  центробежных вентиляторов. В качестве вытяжного вентилятора используется в тех сферах, где требуется рабочий вакуум выше, чем можно достичь с помощью вентилятора, но недостаточно высокий, чтобы использовать вакуумный насос.

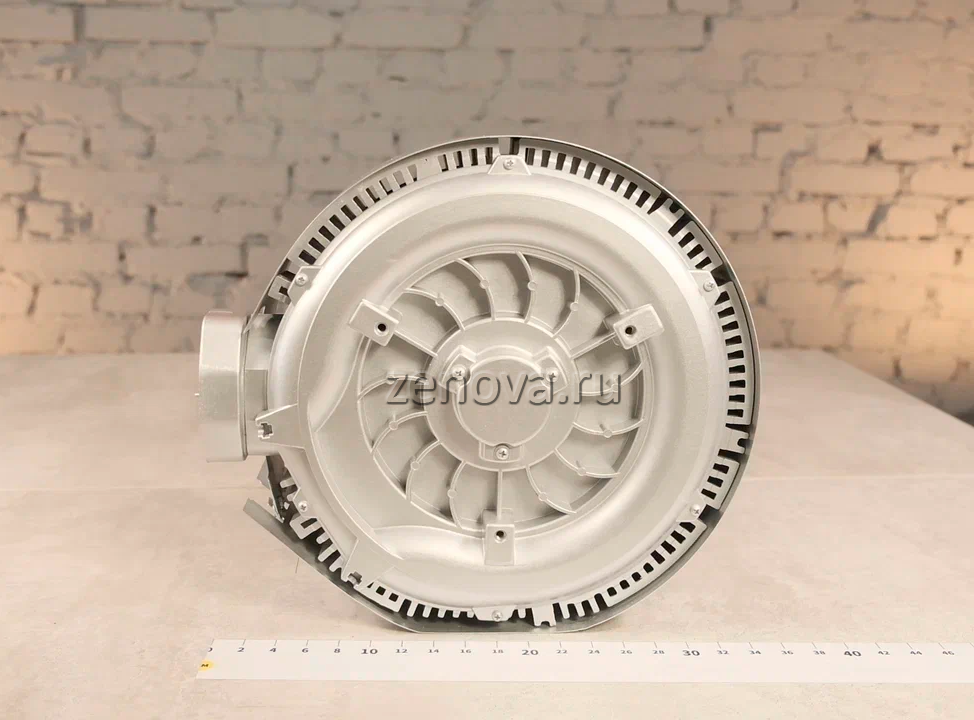

Корпус и рабочее колесо воздуходувок RB изготовлены из алюминиевого сплава. В каждой воздуходувке установлены 2 подшипника японской фирмы NSK, которые выдерживают температуру нагрева до +160 °C.
Стандартные воздуходувки производятся в "моноблочной" версии, то есть фланец электродвигателя крепится прямо к корпусу. Динамически сбалансированное рабочее колесо устанавливается непосредственно на вал двигателя.
Изготовление полностью из литого алюминия является стандартом класса и обеспечивает высокую долговечность.

Вихревая воздуходувка или вытяжной вентилятор повышает давление атмосферного газа путем создания в периферическом тороидальном канале серии вихрей, создаваемых благодаря центробежной тяге рабочего колеса. Во время вращения рабочего колеса, лопатки заставляют двигаться газ вперед и, благодаря центробежной тяге, наружу, производя  движения по спирали. Во время этого движения газ сжимается неоднократно с последующим линейным увеличением давления по всей длине канала.

Вращающиеся части и корпус не соприкасаются, следовательно во время работы воздуходувки не возникает трения, и внутренней смазки не требуется. Перекачиваемый воздух  остается незагрязненным и безмаслянным. Другими преимуществами использования вихревых воздуходувок являются:
  • легкость установки,
  • низкий уровень шума,
  • отсутствие вибрации и, как следствие, полная динамическая стабильность,
  • минимальные эксплуатационные затраты.

Условия эксплуатации воздуходувок GreenTech RB

  • Вихревые воздуходувки рассчитаны на непрерывную работу.
  • Воздух на входе в воздуходувку должен быть чистым, без механических частиц.
  • Температура воздуха на входе в воздуходувку должна быть от -30 до +40 °C. При температуре +40 °C на входе следует ограничить рабочее давление до 85-90% от максимального.
  • Допускается подключение воздуходувок GreenTech через внешние частотные преобразователи (не входят в комплект поставки воздуходувки). При этом допустимый диапазон регулирования составляет 35 - 65 Гц.
  • Во время работы допускается нагрев электродвигателя до температуры до +135 °C. При использовании защитной автоматики с термодатчиками следует ориентироваться на эту цифру.
  • Специальное техническое обслуживание воздуходувкам GreenTech не требуется. Номинальный срок службы подшипников 20 000 часов, но рекомендуется заменять подшипники раньше (каждые 10 000 - 15 000 часов) во избежание их выхода из строя во время работы. Если подшипник выходит из строя на работающей воздуходувке, то обычно это приводит к поломке рабочего колеса и необходимости его замены.

Электродвигатели

На воздуходувках GreenTech RB устанавливаются двухполюсные асинхронные электродвигатели, предназначенные для непрерывной работы. Мощность двигателей от 0,37 до 25 кВт. Все двигатели доступны в трехфазном исполнении для питания от сети 380 В. Модели с двигателями до 1,5 кВт включительно, также доступны в однофазном исполнении для питания от сети 220 В.

Цены на аксессуары к воздуходувкам GreenTech

На 32 мм: конусный фильтр + соединение 61 евро; установочный комплект 92 евро; сменный бумажный фильтр 25 евро.
На 40 мм: конусный фильтр + соединение 80 евро; установочный комплект 107 евро; сменный бумажный фильтр 33 евро, предохранительный клапан 106 евро.
На 50 мм: конусный фильтр + соединение 80 евро; установочный комплект 134 евро; сменный бумажный фильтр 33 евро, предохранительный клапан 145 евро.
На 65 мм: конусный фильтр + соединение 106 евро; установочный комплект 228 евро; сменный бумажный фильтр 42 евро, предохранительный клапан 218 евро.
На 100 мм: конусный фильтр + соединение 286 евро; установочный комплект 484 евро; сменный бумажный фильтр 68 евро, предохранительный клапан 592 евро.

Примечание:
  1. В установочный комплект входит: клапан обратный, манометр, гибкий шланг с фитингами, антивибрационный кронштейн (4 шт.).
  2. Сменный бумажный фильтр является расходным компонентом для конусного фильтра.
