Безмасляный пластинчато-роторный вакуумный насос DVP SB.40

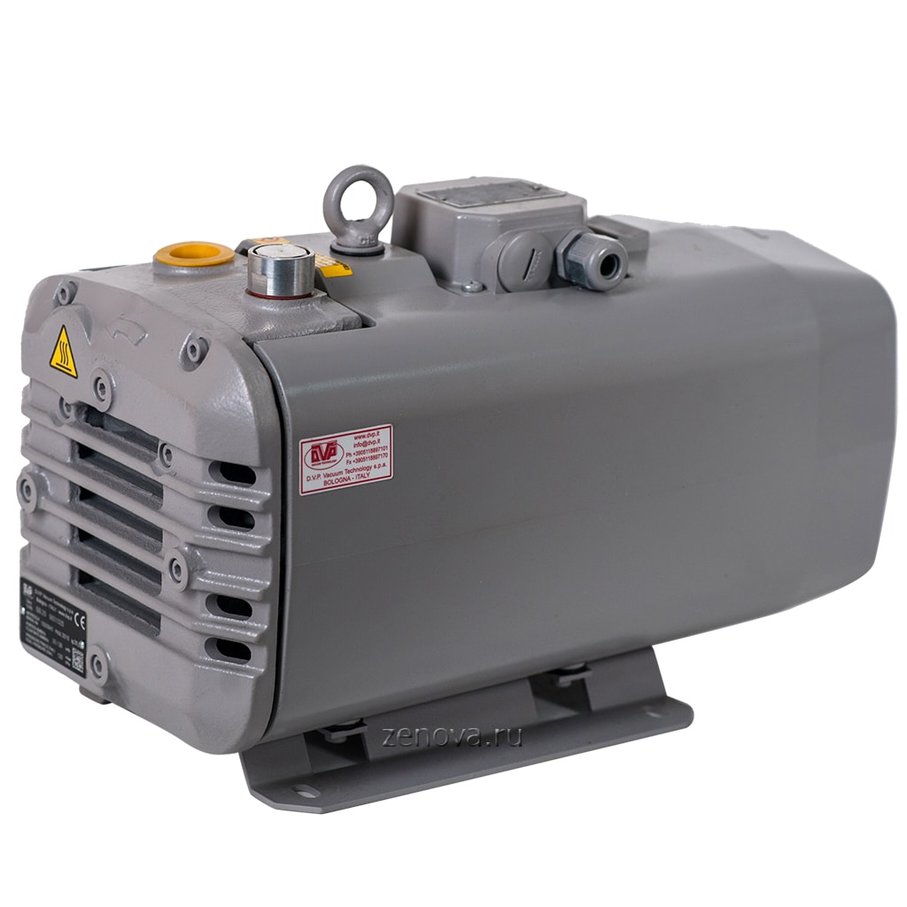

Внешний вид модели DVP SB.40
Безмасляный пластинчато-роторный вакуумный насос DVP SB.40
i
Страна производстваf:
Италия
Инструкция DVP SC/SB (2.17 МБ)Руководство по эксплуатации DVP SC/SB (1.66 МБ)Тех. хар-ки DVP SB16/SB25/SB40 (англ. яз.) (164.06 КБ)
Артикул
9801026/TN
Код товара
156120
Макс. расход
40
Мин. остаточное давление?

Показывает насколько вакуумный насос способен уменьшить давление в вакуумируемой линии по сравнению с атмосферным. Чем больше воздуха из вакуумируемой линии способен откачать насос (относительно ее объема), тем  меньше будет значение в мбар и тем ближе остаточное давление приблизится к абсолютному вакууму.

Для понимания: обычное атмосферное давление приблизительно равно 1000 мбар. Абсолютный вакуум равен 0 мбар.

Например, если остаточное давление для насоса равно 100 мбар, значит насос сможет снизить давление в линии на 900 мбар. Внутри останется  100 мбар давления (приблизительно 10% от атмосферного давления).

Если остаточное давление для насоса равно 1 мбар, значит насос может снизить давление на 999 мбар и в вакуумируемой линии останется 1 мбар или 0,1% атмосферного давления.

Насосы низкого вакуума способы создавать остаточное давление от 1 до 250 мбар.
Форвакуумные насосы могут создавать создавать остаточное давление от 0,01 до 1 мбар.

На практике способность насоса достигать заявленного остаточного давления зависит не только от него самого, но от разных факторов. Прежде всего от герметичности вакуумируемой линии. Если она не совсем герметична и воздух снаружи способен проникать внутрь нее (происходят так называемые натекания воздуха), то реальное остаточное давление будет выше заявленного. Например, при заявленных 1 мбар остаточного давления по факту можете получить 20 мбар из-за натеканий.

120
Мощность (кВт)
1.5
Обороты в минуту
1400
Напряжение (В)
380
Уровень шума (дБ)
68
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
ДхШхВ (см)
48х23х29
Вес (кг)
37.5
192 040 ₽
1 746 €

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Загружаем аксессуары…

Сравнение с аналогами

Текущий товар

Безмасляный пластинчато-роторный вакуумный насос DVP SB.40

Безмасляный пластинчато-роторный вакуумный насос DVP SB.40

Наличие
Цена
192 040 ₽
Страна производства
Италия
Макс. расход
40
Мин. остаточное давление
120
Мощность (кВт)
1.5
Обороты в минуту
1400
Напряжение (В)
380
Уровень шума (дБ)
68
Входной патрубок (дюйм)
1
Выходной патрубок (дюйм)
1
ДхШхВ (см)
48х23х29
Вес (кг)
37.5

Аналог 1

Безмасляный пластинчато-роторный вакуумный насос Stairs ROV-40V

Безмасляный пластинчато-роторный вакуумный насос Stairs ROV-40V

На складе более 3 шт.
Цена:135 240 ₽
Страна производства:Тайвань
Макс. расход:40
Мин. остаточное давление:150
Мощность (кВт):1.25
Обороты в минуту:1450
Напряжение (В):380
Уровень шума (дБ):67
Входной патрубок (дюйм):3/4
Выходной патрубок (дюйм):-
ДхШхВ (см):58х26х30
Вес (кг):36

Описание модели SB.40


Сухой пластинчато-роторный вакуумный насос DVP SB.40 служит для снижения давления воздуха. Насос работает как с чистым воздухом так и с инертными газовыми смесями. Он позволяет достичь глубины вакуума 120 мбар (12 % атмосферного давления). Насос не требует заправки вакуумным маслом, используется в приложениях, где важно, чтобы воздух на выходе оставался чистым и безопасным. Страна производства насоса Италия.

DVP SB.40 имеет компактные габариты, насос и двигатель имеют общий вал, вентилятор двигателя охлаждает корпус двигателя и насоса. Модель комплектуется фильтром на входе и шумоглушителем на выходе.

Объемный расход насоса до 40 м3/ч (666 л/мин), предельное остаточное давление до 120 мбар.
Всасывающий патрубок трубная резьба G 1" (25 мм). Выхлопной патрубок G 1" (25 мм), установлен глушитель.
Мощность двигателя 1.5 кВт, 1400 об/мин (4Р), 3~, стандартное питание 380/220 В.
Уровень шума насоса 68 дБ.
Рабочие температуры 75 ÷ 80° C, при температуре окружающей среды 20° C.

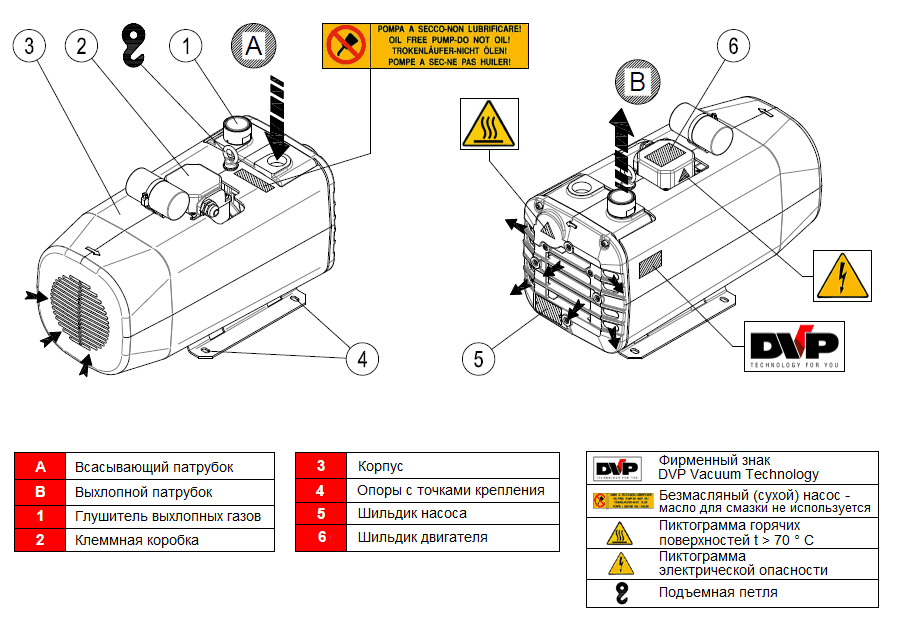

Конструкция насоса DVP SB.40
Безмасляный вакуумный насос DVP SB.40, схема конструкции

Почему сухие вакуумные насосы фирмы DVP имеют увеличенный срок службы пластин?

Не секрет, что пластинчато-роторные насосы без масляной смазки имеют сильно сниженный ресурс работы за счет повышения трения и ускоренного износа рабочих пластин.
Однако серия SB, SC имеет повышенный срок службы пластин по сравнению с обычными безмасляными насосами. Это достигается за счет того, что 75% ширины пластины находится в пазу во время работы, в то время, как обычно этот показатель составляет 50%. Для изготовления пластин используется специальный антифрикционный материал. Все это обеспечивает срок службы пластины 10 000 часов (1,5 года круглосуточной эксплуатации). Уменьшенное число пластин позволяет сэкономить при их замене.

Что входит в комплектацию

  • Насос.
  • Воздушный фильтр (встроен) для предотвращения попадания пыли внутрь корпуса.
  • Шумоглушитель на выходном патрубке.
  • Инструкция
Отдельный гарантийный талон не поставляется (гарантия 12 месяцев со дня продажи по накладной или товарному чеку).

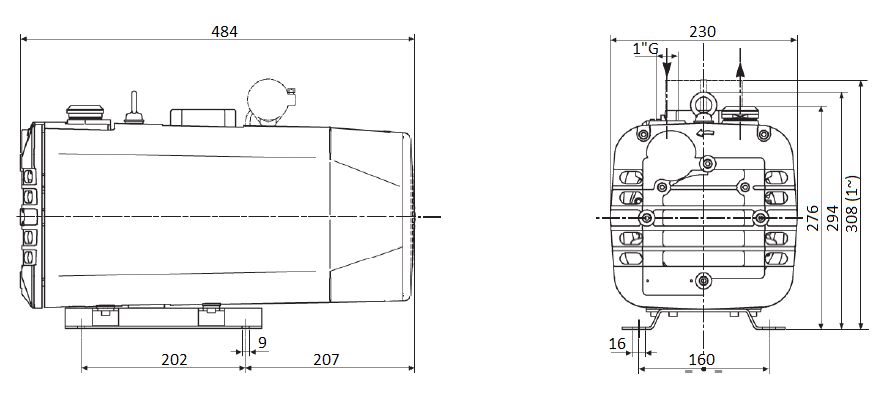

Габаритный чертеж насоса DVP SB.40

Габаритный чертеж насоса DVP SB.40
