Безмасляный пластинчато-роторный вакуумный насос DVP SC.80

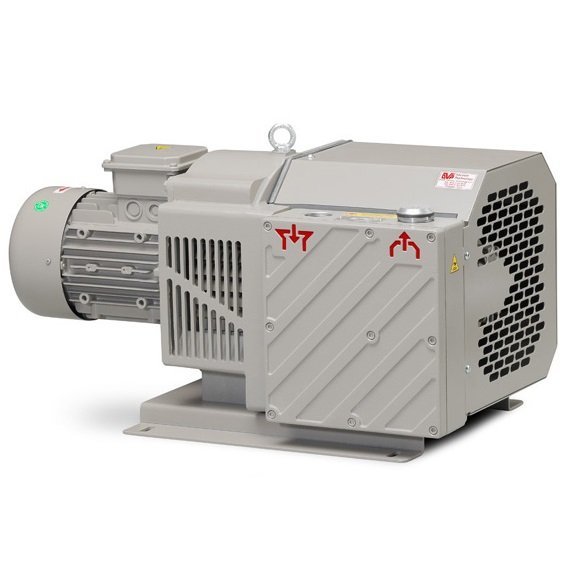

Внешний вид модели DVP SC.80
Безмасляный пластинчато-роторный вакуумный насос DVP SC.80
i
Страна производстваf:
Италия
Инструкция DVP SC/SB (2.17 МБ)Руководство по эксплуатации DVP SC/SB (1.66 МБ)Тех. хар-ки DVP SC60/SC80 (англ. яз.) (238.47 КБ)
Артикул
9815010/SF
Код товара
156140
Макс. расход
80
Мин. остаточное давление?

Показывает насколько вакуумный насос способен уменьшить давление в вакуумируемой линии по сравнению с атмосферным. Чем больше воздуха из вакуумируемой линии способен откачать насос (относительно ее объема), тем  меньше будет значение в мбар и тем ближе остаточное давление приблизится к абсолютному вакууму.

Для понимания: обычное атмосферное давление приблизительно равно 1000 мбар. Абсолютный вакуум равен 0 мбар.

Например, если остаточное давление для насоса равно 100 мбар, значит насос сможет снизить давление в линии на 900 мбар. Внутри останется  100 мбар давления (приблизительно 10% от атмосферного давления).

Если остаточное давление для насоса равно 1 мбар, значит насос может снизить давление на 999 мбар и в вакуумируемой линии останется 1 мбар или 0,1% атмосферного давления.

Насосы низкого вакуума способы создавать остаточное давление от 1 до 250 мбар.
Форвакуумные насосы могут создавать создавать остаточное давление от 0,01 до 1 мбар.

На практике способность насоса достигать заявленного остаточного давления зависит не только от него самого, но от разных факторов. Прежде всего от герметичности вакуумируемой линии. Если она не совсем герметична и воздух снаружи способен проникать внутрь нее (происходят так называемые натекания воздуха), то реальное остаточное давление будет выше заявленного. Например, при заявленных 1 мбар остаточного давления по факту можете получить 20 мбар из-за натеканий.

120
Мощность (кВт)
2.2
Обороты в минуту
1400
Напряжение (В)
380
Уровень шума (дБ)
72
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
ДхШхВ (см)
71х36х38
Вес (кг)
71
366 903 ₽
3 335 €

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Загружаем аксессуары…

Описание модели SC.80


Сухой пластинчато-роторный вакуумный насос DVP SC.80 служит для снижения давления воздуха. Насос работает как с чистым воздухом так и с инертными газовыми смесями. Он позволяет достичь глубины вакуума 120 мбар (12 % атмосферного давления). Насос не требует заправки вакуумным маслом, используется в приложениях, где важно, чтобы воздух на выходе оставался чистым и безопасным. Страна производства насоса Италия.

Модель комплектуется фильтром на входе и шумоглушителем на выходе. Ротор DVP SC.80 установлен на валу и закреплен двумя подшипниками, валы двигателя и насоса соединяются муфтой. Мощный вентилятор охлаждает корпус двигателя и насоса.

Объемный расход насоса до 80 м3/ч (1333 л/мин), предельное остаточное давление до 120 мбар.
Всасывающий патрубок трубная резьба G 1" (25 мм). Выхлопной патрубок G 1" (25 мм), установлен глушитель.
Мощность двигателя 2.2 кВт, 1400 об/мин (4Р), 3~, стандартное питание 380 В. IE2.
Уровень шума насоса 72 дБ.
Рабочие температуры 72 ÷ 78° C, при температуре окружающей среды 20° C.

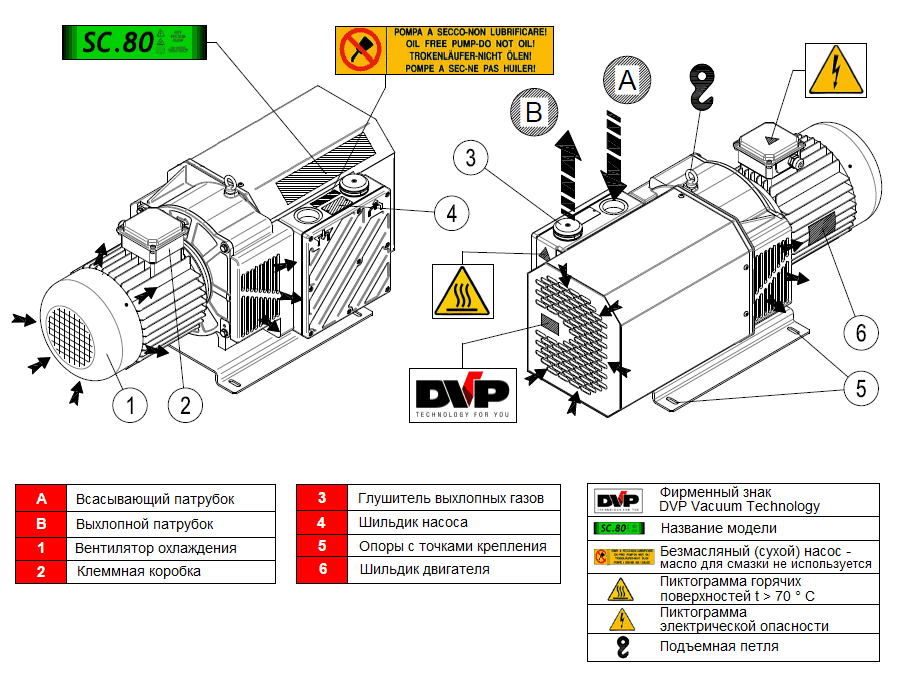

Конструкция насоса DVP SC.80
Безмасляный вакуумный насос DVP SC.80, схема конструкции

Почему сухие вакуумные насосы фирмы DVP имеют увеличенный срок службы пластин?

Не секрет, что пластинчато-роторные насосы без масляной смазки имеют сильно сниженный ресурс работы за счет повышения трения и ускоренного износа рабочих пластин.
Однако серия SB, SC имеет повышенный срок службы пластин по сравнению с обычными безмасляными насосами. Это достигается за счет того, что 75% ширины пластины находится в пазу во время работы, в то время, как обычно этот показатель составляет 50%. Для изготовления пластин используется специальный антифрикционный материал. Все это обеспечивает срок службы пластины 10 000 часов (1,5 года круглосуточной эксплуатации). Уменьшенное число пластин позволяет сэкономить при их замене.

Что входит в комплектацию

  • Насос.
  • Воздушный фильтр (встроен) для предотвращения попадания пыли внутрь корпуса.
  • Шумоглушитель на выходном патрубке.
  • Инструкция
Отдельный гарантийный талон не поставляется (гарантия 12 месяцев со дня продажи по накладной или товарному чеку).

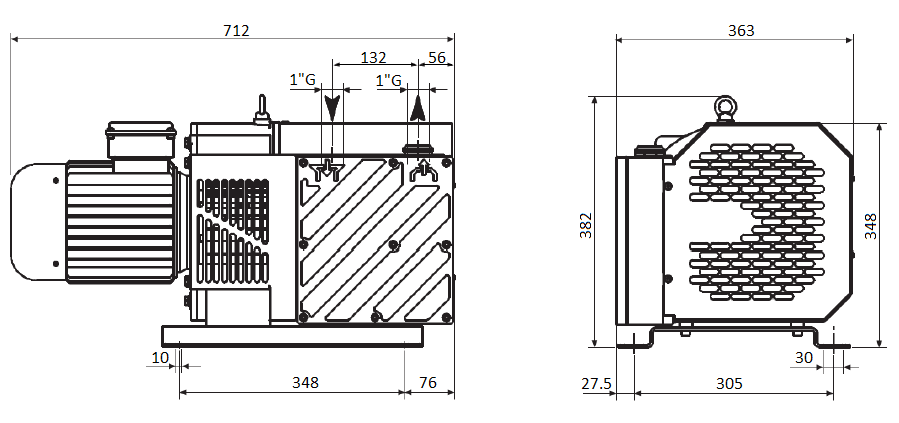

Габаритный чертеж насоса DVP SC.80

Габаритный чертеж насоса DVP SC.80
