Описание модели DR-FHH-10-U5S с электродвигателем
Бочковый насос Cheonsu DR-FHH-10-U5S позволяет перекачивать концентрированные кислоты и щелочи из 200-литровых бочек и прочих емкостей. Может использоваться в промышленности или лабораториях.
Ключевые особенности модели:
- Корпус сделан из фторопласта PVDF, вал насоса из хастеллоя.
- Насос имеет высоконапорное рабочее колесо (расход до 80 л/мин, напор до 21 метра).
- Длина погружной части насоса составляет 1000 мм.
- Насос оснащен продвинутым электродвигателем с регулировкой производительности и защитой от падения напряжения.
- Страна производства - Южная Корея.
Условия эксплуатации
- В жидкость погружается только насосная труба из PVDF. Только она должна быть устойчива к перекачиваемой жидкости. Двигатель, изготовленный из пластика, остается снаружи (вне жидкости).
- Не допускается использовать насос в помещениях с парами коррозионно-активных веществ в воздухе. Двигатель охлаждается атмосферным воздухом, который принудительно засасывается снаружи и прогоняется внутри двигателя. Поэтому запрещено эксплуатировать или хранить двигатели в местах, где в воздухе могут быть пары или аэрозоли веществ, агрессивных по отношению к меди, алюминию или стали. При работе с летучими кислотами необходимо соблюдать меры предосторожности: емкости должны быть закрыты вплоть до момента перекачки и сразу после неё. А при установке насоса в емкость должны использоваться специальные герметичные адаптеры. Если исключить пары коррозионно-активных веществ из воздуха невозможно, тогда используйте насосы с пневмодвигателями.
- Вязкость перекачиваемой жидкости должна быть до 2500 сСтокс.
- Плотность жидкости — до 1,6 кг/дм³.
- Температура жидкости — до +80 °С.
Электродвигатель
- Насос оснащен базовым электродвигателем U5S.
- Двигатель U5S по умолчанию оснащен защитой от перегрева, кабелем длиной 5 метров и вилкой.
- На корпусе есть защищенная от пыли кнопка включения.
- Мощность 560 Вт. Напряжение 220 вольт/50 Гц. Ток 2,8 А.
- Максимальное число оборотов в минуту - 10 000.
- Класс защиты обмотки - B. Класс защиты от воды и пыли IP44.
- В двигателе U5S нет регулировки оборотов и нет защиты от низкого напряжения. Если такие функции нужны, то следует смотреть модели с электродвигателем U5B.

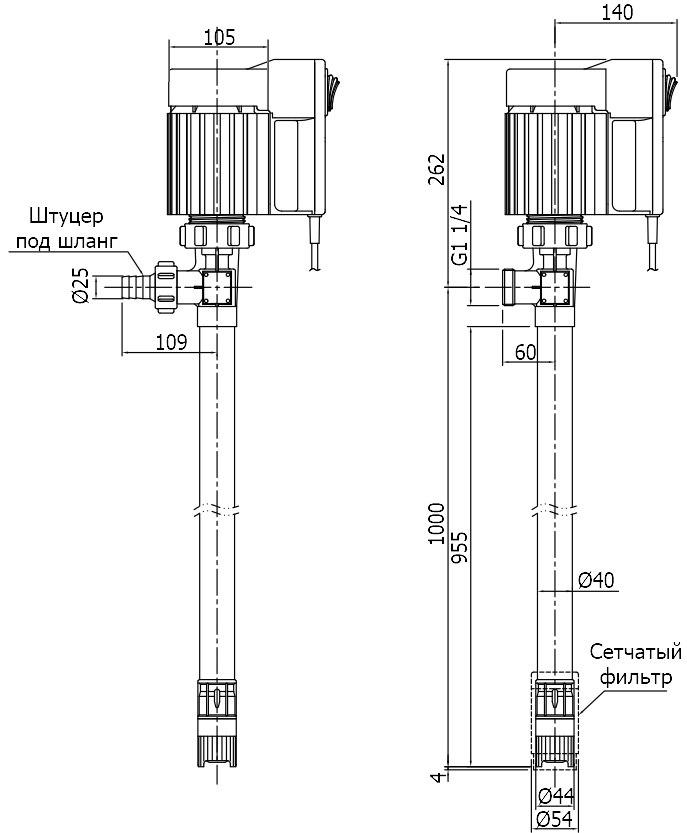

Габаритный чертеж модели Cheonsu DR-FHH-10-U5S с электродвигателем
График рабочих характеристик Cheonsu DR-FHH-10-U5S с электродвигателем
Материалы конструкции
- Насосная труба изготовлена из фторопласта PVDF.
- Рабочее колесо изготовлено из фторопласта ETFE.
- Вал выполнен из хастеллоя.
- Втулка — из тефлона.
- Радиальное уплотнение вала выполнено из FKM (Витон). Это уплотнение предназначено для предотвращения проникновения или испарения жидкости в область муфты.
Комплект поставки
- насос с погружной частью длиной 1000 мм;
- электродвигатель 220 вольт с кабелем 5 метров и вилкой;
- шланг ПВХ 1,5 метра;
- штуцер-переходник и хомут для шланга;
- оригинальная инструкция.
Все указанные компоненты входят в стоимость насоса, доплачивать за них не нужно.
Области применения
- Подача гальванических растворов;
- Розлив химии в мелкую тару;
- Транспортировка и пополнение реагентов на металлургических предприятиях;
- Удаление отработанных реагентов;
- Перекачка реактивов в исследовательских центрах и госпиталях;
- Подача химических реактивов в энергетические установки;
- Розлив органических и неорганических веществ с высокой вязкостью из бочек, контейнеров и еврокубов.
