Описание модели DR-FHH-12-A4 с пневмодвигателем
Бочковый насос Cheonsu DR-FHH-12-A4 позволяет перекачивать кислоты и щелочи из 200-литровых бочек и прочих емкостей. Может использоваться в промышленности или лабораториях.
Ключевые особенности модели:
- Корпус насоса сделан из фторопласта PVDF, вал из хастеллоя.
- Насос имеет высоконапорное рабочее колесо (расход до 85 л/мин, напор до 22 метров).
- Длина погружной части насоса составляет 1200 мм.
- Насос оснащен взрывозащищенным пневмодвигателем.
- Страна производства - Южная Корея.
Условия эксплуатации
- В жидкость погружается только насосная труба из фторопласта PVDF. Только она должна быть устойчива к перекачиваемой жидкости. Пневмопривод остается снаружи (вне жидкости).
- Вязкость перекачиваемой жидкости должна быть до 1200 сСтокс.
- Плотность жидкости — до 1,8 кг/дм³.
- Температура жидкости — до +80 °С.
Пневмодвигатель
- Насос DR-FНH-10-A4 оснащен взрывозащищенным пневмодвигателем A4.
- Пневмодвигатель имеет европейский сертификат взрывозащиты ATEX ExII 2G cp IIC T6.
- По умолчанию оснащен шумоглушителем, краном для перекрытия подачи воздуха (заменяет кнопку выключения насоса) и фитингом для присоединения к воздушной линии 1/4".
- Рабочее давление сжатого воздуха на входе от 3 до 6 бар. Максимальное потребление сжатого воздуха 920 л/мин. Мощность двигателя 460 Вт. Максимальное число оборотов в минуту - 10 000.
Материалы конструкции
- Насосная труба изготовлена из фторопласта PVDF.
- Рабочее колесо изготовлено из ETFE.
- Вал выполнен из хастеллоя.
- Втулка — из тефлона.
- Радиальное уплотнение вала выполнено из FKM (Витон). Это уплотнение предназначено для предотвращения проникновения или испарения жидкости в область муфты.
Комплект поставки
- насос с погружной частью длиной 1200 мм;
- пневмодвигатель;
- шланг ПВХ 1,5 метра;
- штуцер-переходник и хомут для шланга;
- фитинг для подключения к пневмолинии 1/4";
- шаровый кран (для управления подачей воздуха);
- шумоглушитель;
- оригинальная инструкция.
Все указанные компоненты входят в стоимость насоса, доплачивать за них не нужно.
Области применения
- Подача гальванических растворов;
- Розлив химии в мелкую тару;
- Транспортировка и пополнение реагентов на металлургических предприятиях;
- Удаление отработанных реагентов;
- Перекачка реактивов в исследовательских центрах и госпиталях;
- Подача химических реактивов в энергетические установки;
- Розлив органических и неорганических веществ с высокой вязкостью из бочек, контейнеров и еврокубов.

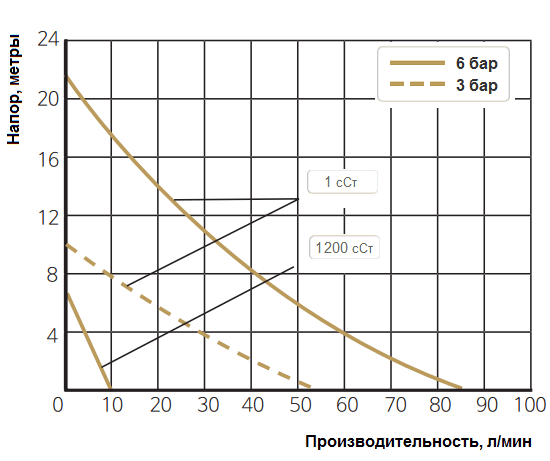

График рабочих характеристик Cheonsu DR-FHH-12-A4
Габаритный чертеж модели Cheonsu DR-FHH-12-A4 с пневмодвигателем
