Циркуляционный насос Zenova INL 250-29/4

Описание модели INL 250-29/4

Линейный циркуляционный насос INL 250-29/4 - это мощный фланцевый циркуляционный насос для систем отопления или водоснабжения. Перекачивает воду или гликолесодержащие жидкости в замкнутых системах. Патрубки насоса расположены в одну линию (inline исполнение).

Производительность насоса INL 250-29/4 колеблется от 150 до 600 кубометров в час (2500 – 10 000 литров в минуту), напор соответственно от 23,9 до 34,6 метров водяного столба. При этом оптимальная рабочая точка производительности 500 кубометров в час (8333,3 литров в минуту) при давлении 29 м.в.ст. Показатель КПД насоса в указанной точке 79%.

Конструкция и конструкционные материалы

Это центробежные насосы с общим валом и одним рабочим колесом. В конструкции используется прямое подсоединение двигатель-насос. Подающий и всасывающий раструбы на корпусе расположены на одном уровне и имеют одинаковый диаметр.

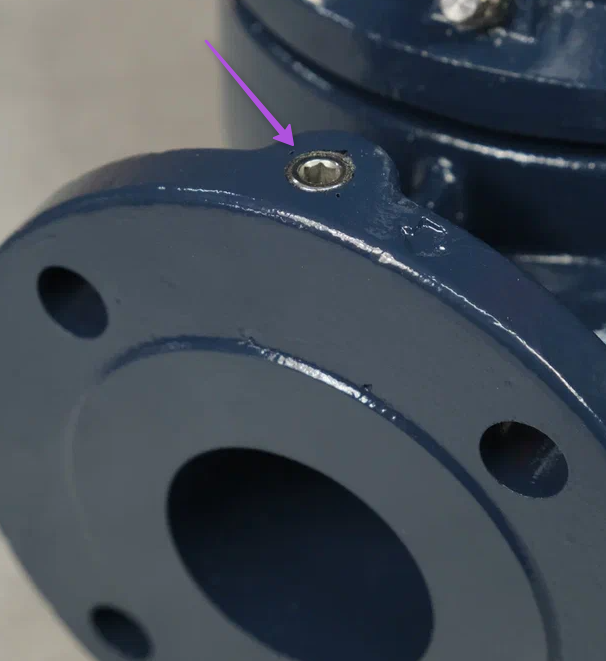

На фланцах насоса установлены воздухоотводные заглушки, позволяющие спустить воздух из линии после установки насоса. Так же их можно использовать для присоединения тестовых мановакуумметров для анализа работы насоса в процессе пусконаладочных работ.

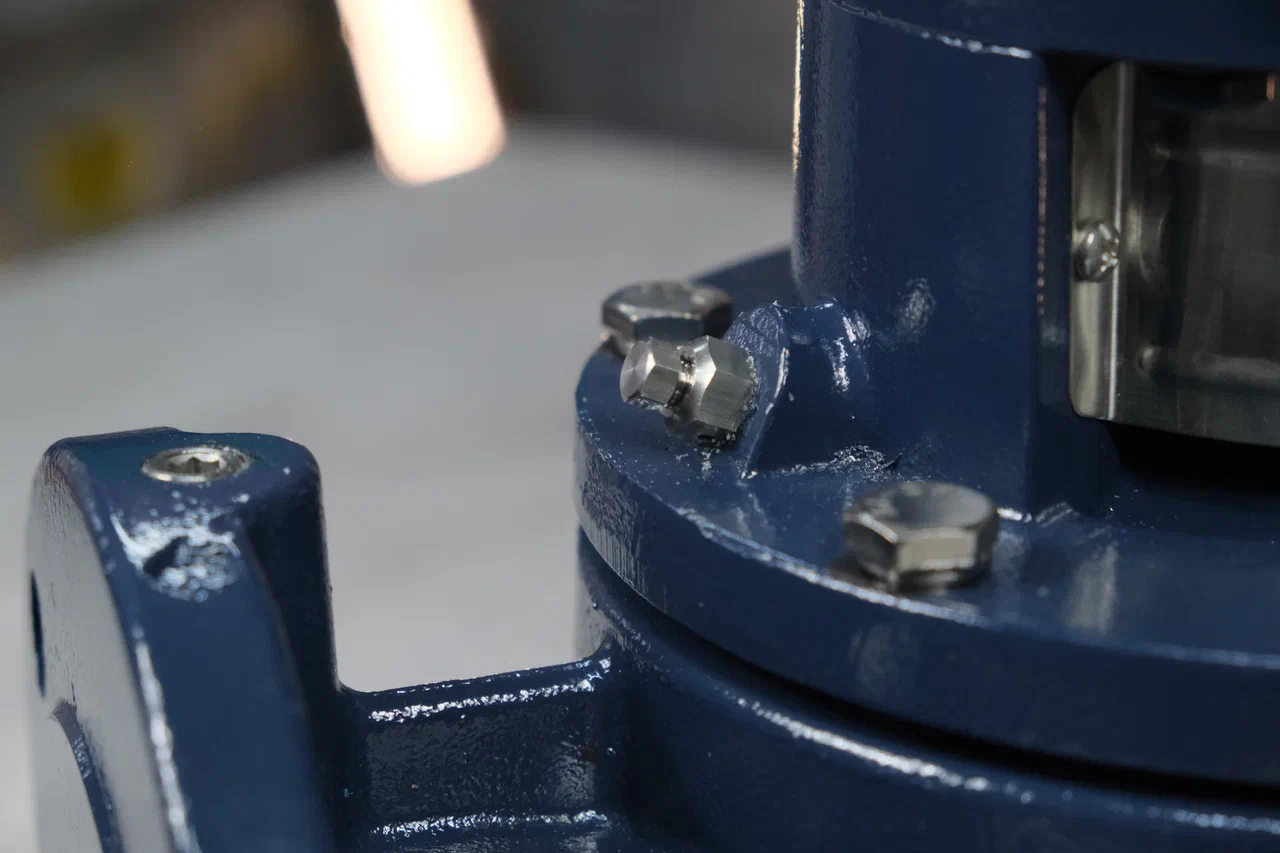

Также для облегчения запуска, у насоса есть спускной воздушный клапан в верхней части воздушной камеры. Он позволяет выпустить воздух из рабочей камеры насоса при заполнении линии водой.

Условия эксплуатации

• Температура внешней среды (воздуха): до 40°С
• Температура перекачиваемой среды: от -10 до 120°С
• Максимальное внутреннее давление: 16 бар.
• Допускается круглосуточная эксплуатация (S1).
